Description

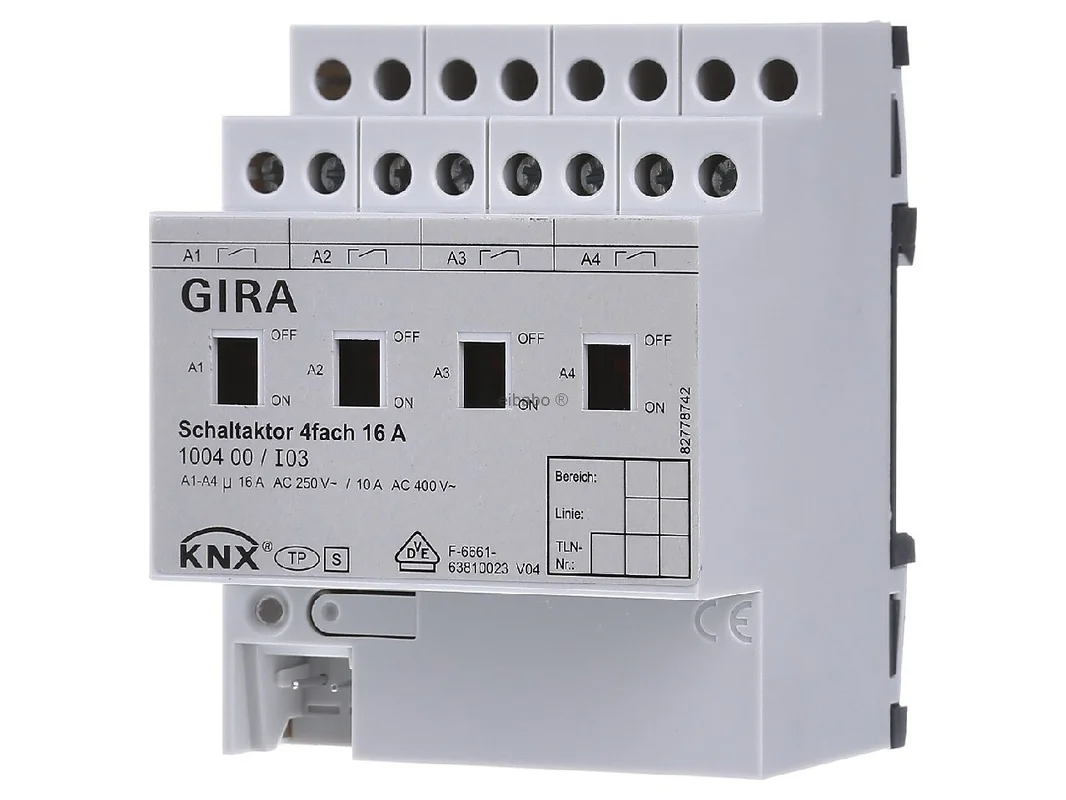

KNX schakelactor 4-voudig 100400 – Gira – 4010337042174:

De Gira KNX schakelactor 4-voudig 16A REG met handbediening 100400 is de betrouwbare oplossing voor het nauwkeurig schakelen van vier lastgroepen in het KNX-systeem. Het REG-apparaat is ontwikkeld voor gebruik in moderne woon- en utiliteitsgebouwen en maakt het onafhankelijk schakelen van de vier uitgangen direct vanuit de gebouwautomatisering mogelijk. De geïntegreerde handbediening vergemakkelijkt service, test en gebruik in de schakelkast.

Betrouwbare schakeltechniek voor slimme KNX-installaties

De actor is ideaal geschikt voor verlichting, ventilatie, wandcontactdooscircuits of andere elektrische verbruikers die in het KNX-project veilig en duidelijk gescheiden aangestuurd moeten worden. Dankzij de onafhankelijke kanaalbesturing kunnen afzonderlijke stroomkringen flexibel in scènes, tijdprogramma’s en centrale functies worden geïntegreerd. De meegeleverde aansluit- en aftakklem voor KNX ondersteunt een nette en snelle integratie in de buslijn.

Producthighlights voordelen

• Vier schakelkanalen: Onafhankelijk schakelen van vier uitgangen voor een duidelijke en flexibele installatiestructuur.
• 16 A schakelvermogen: Geschikt voor veel typische schakeltoepassingen in woningbouw en utiliteitsbouw.
• Handbediening op het apparaat: Praktisch voor inbedrijfstelling, onderhoud, functietest en service in de verdeler.
• KNX-integratie: Optimaal voor scènes, centrale commando’s, tijdsturing en statuslogica in het smart building.
• REG-bouwvorm: Geschikt voor montage op de DIN-rail in de verdeler.
• Meerfasige aansluiting: Ondersteunt een praktijkgerichte bedrading in veel installatieconcepten.
• Geen extra voeding nodig: Voor de KNX-functie is geen afzonderlijke extra spanning vereist.
• Potentiaalvrije relais: Flexibele integratie van verschillende lasttypen binnen de vrijgaven van het systeem.

Typische toepassingsgebieden in het KNX-project

• Verlichtingsregeling: Schakelen van armaturen, lichtgroepen en functionele zones.
• Wandcontactdooscircuits: Comfortabel in- en uitschakelen van gedefinieerde verbruikersgroepen.
• Ventilatie en techniek: Integratie van technische lasten in tijdprofielen of centrale commando’s.
• Scènebedrijf: Combinatie van meerdere uitgangen voor werk, avond, reiniging of afwezigheid.
• Centrale functies: Gezamenlijk uitschakelen van volledige zones via drukknop, visualisatie of logica.
• Energie-efficiëntie: Vraaggestuurd schakelen vermindert onnodige looptijden en stand-bybelastingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX schakelactor 4-voudig 16A REG met handbediening 100400
EAN	4010337042174
Catalogus	Schakelactor
Bussysteem	KNX
Montagewijze	REG, DIN-rail
Aantal uitgangen	4
Schakelstroom	16 A
Handbediening	ja
Schakelfunctie	onafhankelijk schakelen van de vier uitgangen
Aansluiting KNX	Aansluit- en aftakklem voor KNX inbegrepen
Aansluittype last	Schroefklemmen
Relais	4 potentiaalvrije maakcontacten, bistabiel
Meerfasige aansluiting	ja
Extra voedingsspanning	niet vereist
Beschermingsgraad	IP20

Efficiënte KNX-schakelsturing voor verlichting, wandcontactdozen en techniek

De Gira KNX schakelactor 4-voudig 16A REG met handbediening 100400 toont zijn sterke punten overal waar meerdere stroomkringen veilig, gescheiden en comfortabel geschakeld moeten worden. Vergeleken met eenvoudige schakelmodules zonder handmatige bediening biedt dit apparaat een duidelijk voordeel bij service en inbedrijfstelling, omdat de relais direct op het apparaat getest en geschakeld kunnen worden. Dat bespaart tijd in de verdeler en vergemakkelijkt het opsporen van storingen in de dagelijkse projectpraktijk.

Binnen het Gira-portfolio is de 4-voudige variant bijzonder geschikt voor middelgrote schakeltoepassingen met een overzichtelijk aantal kanalen. Grotere schakelactoren van dezelfde fabrikant zijn zinvol wanneer veel verbruikers centraal in één verdeler worden samengebracht. Varianten met meer kanalen bieden een hogere kanaaldichtheid, terwijl dit model een goede balans biedt tussen overzicht, schakelvermogen en ruimtebehoefte. Voor projecten met duidelijk gescheiden functiezones is de 4-voudige uitvoering vaak de bijzonder praktijkgerichte keuze.

In gebruik onderscheidt een schakelactor zich van andere Gira KNX-actoren vooral door zijn taak: hij schakelt elektrische lasten gericht in of uit. Jaloezieactoren sturen daarentegen rijrichtingen en looptijden van aandrijvingen aan, dimactoren regelen lichtwaarden traploos. Wie dus armaturen, ventilatoren of wandcontactdooscircuits netjes wil schakelen, kiest voor een schakelactor zoals dit model. Voor pure lichtregeling met helderheidswaarden zou een dimmer daarentegen de geschiktere oplossing zijn.

Ook andere bekende fabrikanten bieden vergelijkbare KNX-schakelactoren aan, zoals MDT, ABB of Hager. MDT scoort vaak met een zeer brede functionaliteit in de applicatie, ABB is in veel utiliteitsgebouwen vertegenwoordigd met een sterke focus op systeemintegratie, en Hager wordt vaak ingezet in klassieke KNX-installaties in de woningbouw. In de basisfunctie zijn deze apparaten via KNX goed bruikbaar in gemengde installaties, verschillen tonen zich meestal in parametrisering, diagnose, bedieningslogica en detailfuncties van de ETS-applicatie.

• Nette scheiding van maximaal vier schakeltoepassingen in één compact REG-apparaat.
• Directe handbediening voor snelle test zonder volledige buslogica.
• Zeer geschikt voor lichtgroepen, ventilatie, hulpkringen en algemene verbruikers.
• Flexibele integratie in scènes, tijdfuncties en centrale uit-commando’s.
• Praktijkgerichte oplossing voor woonhuizen, kantoren, functionele ruimtes en technische zones.
• Goed overzicht in de schakelkast dankzij een duidelijke kanaalstructuur.

Voor een nette ETS-structuur is het aan te raden elk kanaal naar de werkelijke functie te benoemen, bijvoorbeeld „Licht gang”, „Wandcontactdoos keuken”, „Ventilatie WC” of „Technische ruimte”. Zo blijven groepsadressen, statusobjecten en centrale commando’s ook in grotere projecten duidelijk begrijpelijk. Daarnaast moet voor elke uitgang worden gecontroleerd of een terugmelding aan tastsensor, visualisatie of logica nodig is.

In de praktijk is het zinvol om schakelobject en statusobject consequent gescheiden te plannen. Een typisch voorbeeld: een drukknop zendt naar een groepsadres voor kanaal 1, terwijl de status van het relais naar een eigen adres wordt teruggemeld. Daardoor ziet de visualisatie de werkelijke toestand van de uitgang, ook wanneer deze via tijdfunctie of centraal commando is gewijzigd.

Voor centrale functies is een duidelijke prioriteit aan te bevelen. Een voorbeeld uit het dagelijks leven: bij het verlaten van het huis zendt een centraal uit-object naar meerdere kanalen, terwijl veiligheidsrelevante verbruikers uitgezonderd blijven. Zo laten comfort en bedrijfszekerheid zich elegant combineren. Eveneens nuttig is het aanleggen van eigen groepsadressen voor gebiedsfuncties zoals „BG uit”, „Kantoor uit” of „Avondscène”.

Bij service en inbedrijfstelling loont het om de handbediening op het apparaat te combineren met de ETS-diagnose. Wordt een uitgang handmatig getest, dan kan parallel worden gecontroleerd of groepsadres, status en visualisatie correct reageren. Dat is bijzonder nuttig bij de eerste inbedrijfstelling of bij aanpassingen in bestaande installaties.

Met deze schakelactor kiest Gira voor robuuste KNX-schakeltechniek voor betrouwbare en overzichtelijke gebouwautomatisering. Vier krachtige uitgangen, eenvoudige integratie in de KNX-bus en de praktische handbediening maken het apparaat tot een sterke keuze voor veel typische schakeltoepassingen. Wie op zoek is naar een professionele, servicevriendelijke en netjes gestructureerde oplossing voor intelligente schakelfuncties, maakt hier een overtuigende keuze.
