Description

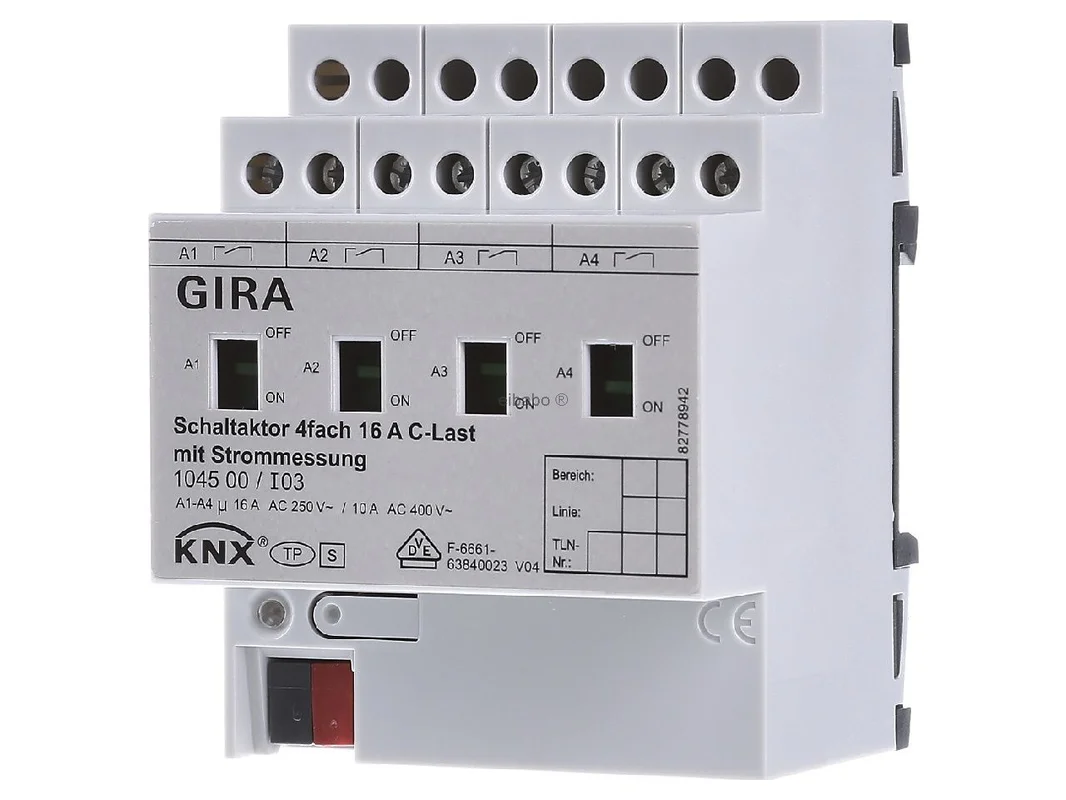

KNX schakelactor 4-voudig 104500 – Gira – 4010337042266:

De Gira KNX schakelactor 4-voudig 16A met handbediening en stroommeting C-belasting 104500 is ontworpen voor veeleisende schakeltaken in het KNX-systeem. Het REG-apparaat schakelt vier belastingskringen onafhankelijk van elkaar en is speciaal ontworpen voor capacitieve belastingen met hoge inschakelstromen. Daardoor is de actor ideaal voor moderne licht- en schakeltoepassingen in woningbouw, utiliteitsbouw en technische gebouwautomatisering.

Nauwkeurig schakelen en veilige belastingscontrole in het KNX-systeem

Een bijzonder voordeel is de geïntegreerde stroomdetectie per kanaal. Zo kan de belastingsstroom gericht worden geregistreerd en worden gebruikt voor bewaking, diagnose en automatiseringslogica. Via vrij te gebruiken drempelwaarden kan bijvoorbeeld een uitval van de belasting worden herkend en als melding in het KNX-systeem worden verwerkt. De handbediening direct op het apparaat vergemakkelijkt service, controle en ingebruikname in de schakelkast.

Door de uitvoering voor C-belastingen biedt de schakelactor hoge bedrijfszekerheid bij verbruikers met capacitief gedrag. Dat is vooral belangrijk wanneer er kortstondig hoge inschakelstromen optreden. Daarnaast kunnen reacties bij busspanningsuitval, terugkeer van de busspanning en na het programmeren per kanaal passend worden ingesteld.

Producthighlights voordelen

• Vier schakelkanalen: Onafhankelijk schakelen van vier belastingsgroepen in een compacte KNX REG-oplossing.
• Geoptimaliseerd voor C-belastingen: Geschikt voor capacitieve belastingen met hoge inschakelstromen en daarmee ideaal voor veeleisende schakeltaken.
• Geïntegreerde stroommeting: Belastingsstroom per kanaal registreerbaar voor status, diagnose en intelligente bewaking.
• Belastingsbewaking: Drempelwaarden maken praktijkgerichte meldingen mogelijk, bijvoorbeeld bij uitval van de belasting of afwijkende stroombehoefte.
• Handbediening op het apparaat: Comfortabele bediening voor test, service en snelle functiecontrole direct in de verdeler.
• Busaankoppeling geïntegreerd: Directe integratie in het KNX-systeem zonder extra busmodule.
• Veiligheidsfuncties: Gedrag bij busuitval, busterugkeer en ETS-processen per kanaal aanpasbaar.
• REG-uitvoering: Ideaal voor montage op DIN-rail in de verdeelkast.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX schakelactor 4-voudig 16A met handbediening en stroommeting C-belasting 104500
EAN	4010337042266
Catalogus	Schakelactor
Bussysteem	KNX
Busaankoppeling	geïntegreerd
Montagewijze	REG, DIN-rail
Aantal schakeluitgangen	4
Nominale stroom	16 A
Max. schakelstroom	16 A
Max. schakelvermogen	3680 W
Geschikt voor C-belasting	ja
Stroommeting	per kanaal
Handbediening	ja
LED-weergave	nee
Breedte	4 module-eenheden
Beschermingsgraad	IP20

Meer controle voor capacitieve belastingen en slimme KNX-schakelconcepten

De Gira KNX schakelactor 4-voudig 16A met handbediening en stroommeting C-belasting 104500 overtuigt overal waar klassieke schakeltaken moeten worden gecombineerd met uitgebreide belastingscontrole. In tegenstelling tot eenvoudige schakelactoren registreert dit model de stroom per uitgang en creëert daarmee de basis voor diagnose, bewaking en bedrijfszekere automatiseringsprocessen. Juist bij capacitieve verbruikers is deze apparaatklasse in het voordeel, omdat ze is afgestemd op hoge inschakelstromen.

Voor de praktijk betekent dat meer transparantie in bedrijf. Of het nu gaat om verlichting, technische belastingen of gedefinieerde verbruikersgroepen in de schakelkast: de actor meldt niet alleen schakeltoestanden, maar levert ook extra informatie over de werkelijke belastingssituatie. Dat maakt hem bijzonder interessant voor projecten met hogere eisen aan beschikbaarheid, servicevriendelijkheid en toestandsbewaking.

• Ideaal voor schakeltaken met capacitieve belastingen en kritische inschakelmomenten.
• Stroommeting per kanaal ondersteunt diagnose, belastingsbewaking en eenvoudige verbruikslogica.
• Handbediening vergemakkelijkt functietest zonder volledige toegang tot de installatie.
• Vier uitgangen kunnen afzonderlijk worden geparametreerd en flexibel in scènes worden geïntegreerd.
• Geschikt voor woningbouw, kantoor, technische ruimte en centrale verdelingen.
• Nuttig bij meldingen zoals uitval van de belasting, belastingswissel of onverwacht stroomgedrag.

Binnen de Gira KNX schakelactor-serie positioneert dit apparaat zich boven de klassieke 4-voudige schakelactor zonder stroommeting. Terwijl eenvoudigere varianten zijn ontworpen voor puur schakelen, biedt de C-belasting-versie een duidelijke meerwaarde op het gebied van diagnose en belastingsbewaking. Dat is vooral relevant wanneer installatietoestanden niet alleen moeten worden geschakeld, maar ook moeten worden beoordeeld.

Ten opzichte van een Gira 8-voudige schakelactor ligt de focus hier minder op een hoog aantal kanalen, maar op robuuste schakeltechniek voor capacitieve belastingen en op nauwkeurige stroomregistratie per kanaal. Wie veel stroomkringen wil bundelen, kiest eerder voor een 8-voudig apparaat. Wie echter vier veeleisende belastingsgroepen met meer controle wil schakelen, is met deze uitvoering meestal beter geadviseerd.

Normale schakelactoren zonder C-belasting-uitvoering zijn goed geschikt voor standaardbelastingen in typische licht- of stopcontactkringen. Zodra echter verbruikers met hogere inschakelstromen worden toegepast, toont dit model zijn sterke punten. De extra stroommeting maakt bovendien toepassingen mogelijk waarbij terugmelding en foutdetectie actief in de gebouwautomatisering moeten worden geïntegreerd.

In projecten met focus op pure vlaksturing telt vaak alleen het aantal kanalen. In projecten met onderhoudseisen, technische belastingen of een grotere behoefte aan diagnose is de combinatie van geschiktheid voor C-belasting en meetfunctie meestal de zinvollere keuze.

Vergelijkbare KNX schakelactoren zijn onder andere te vinden bij MDT, ABB en Hager. MDT biedt deels zeer krachtige schakelactoren met brede ETS-parametrering, vaak met focus op veel logica- en tijdfuncties. ABB positioneert vergelijkbare apparaten vaak sterk in de utiliteitsbouw en in systeemgerichte verdeeloplossingen. Hager zet bij vergelijkbare producten vaak in op een duidelijke structuur in de parametrering en een nauwe integratie in de eigen KNX-omgeving.

Essentiële verschillen zijn meestal zichtbaar in de uitvoering voor capacitieve belastingen, in de diepgang van de stroommeting, in diagnoseobjecten en in de aard van de ETS-bedienlogica. Aan de KNX-zijde blijft de integratie dankzij gestandaardiseerde communicatie in principe goed planbaar. Voor veeleisende C-belasting-toepassingen moet echter altijd gericht worden gelet op de belastingskarakteristiek en de beschikbare meet- of meldfunctie.

Voor een nette ETS-structuur is het aan te raden elk kanaal eenduidig te benoemen op basis van belastingstype en toepassingslocatie, bijvoorbeeld „Verlichting vergaderruimte“, „LED-driver gang“ of „Techniek stopcontact rack“. Zo kunnen diagnose en service later duidelijk sneller worden uitgevoerd. Voor de stroombewaking moeten per kanaal zinvolle grenswaarden worden gedefinieerd, zodat een echte uitval van de belasting kan worden onderscheiden van normaal bedrijfsgedrag.

Praktisch is bijvoorbeeld de volgende logica: een uitgang schakelt een capacitieve verlichtingsgroep, tegelijkertijd wordt de gemeten stroom vergeleken met een minimumwaarde. Ligt de stroom na het inschakelen blijvend onder de streefwaarde, dan kan een KNX-meldobject voor onderhoud of storing worden gezet. Ook kan bij onverwacht hoge stroom een aanwijzing voor belastingsverandering of fouttoestand worden gegenereerd.

Voor veiligheidsrelevante toepassingen moeten reacties bij busuitval en terugkeer van de bus bewust worden geparametreerd. In een gangverlichting kan het zinvol zijn om gedefinieerde inschakeltoestanden na terugkeer van de spanning te kiezen. In technische ruimten is daarentegen vaak een gecontroleerde uit-toestand te verkiezen. Groepsadressen voor schakelen, status, storing en stroommelding moeten duidelijk gescheiden worden aangelegd, zodat de installatie ook bij latere uitbreidingen overzichtelijk blijft.

Wanneer in de KNX-verdeler niet alleen moet worden geschakeld, maar ook moet worden bewaakt, is deze schakelactor een bijzonder overtuigende keuze. De combinatie van vier krachtige kanalen, handbediening en stroommeting zorgt voor meer veiligheid, meer transparantie en meer comfort bij planning, ingebruikname en bedrijf. Zo ontstaat een betrouwbare oplossing voor professionele automatiseringsconcepten met een duidelijk herkenbare meerwaarde in het dagelijks gebruik.
