Description

KNX schakelactor 8-voudig 100600 – Gira – 4010337042181:

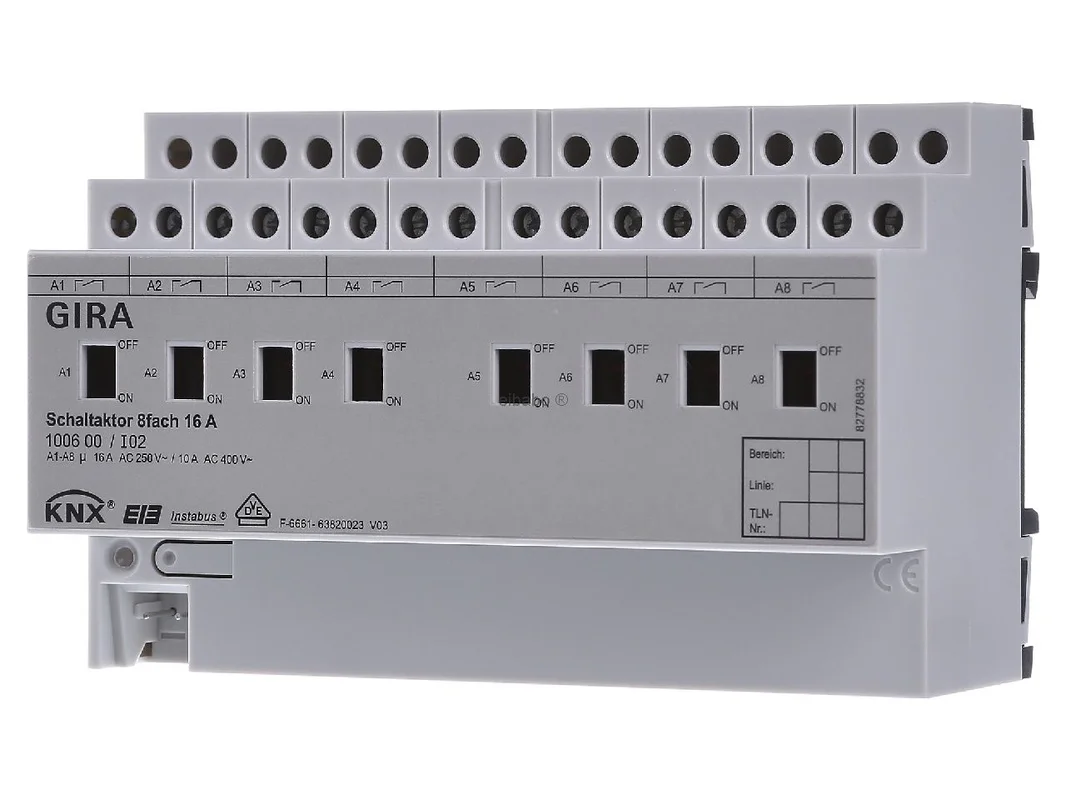

De Gira KNX schakelactor 8-voudig 16A met handbediening REG 100600 is een krachtige oplossing voor het nauwkeurig schakelen van acht onafhankelijk aanstuurbare belastingskringen in moderne KNX-installaties. Het apparaat is ontworpen voor montage in de verdeler en combineert hoge schakelprestaties, een duidelijke structuur in de schakelkast en een praktijkgerichte handbediening direct op de actor.

Dankzij de geïntegreerde KNX-aansluiting kunnen verlichting, stopcontactkringen, elektrische verbruikers en andere schakeltaken veilig en flexibel in de gebouwautomatisering worden geïntegreerd. De handbediening maakt direct schakelen op het apparaat mogelijk, wat ingebruikname, service en controle in het dagelijks gebruik aanzienlijk vereenvoudigt.

Krachtige KNX schakelactor voor acht belastingskringen in de verdeler

De Gira KNX schakelactor 8-voudig 16A met handbediening REG 100600 is ideaal voor woningbouw, utiliteitsbouw en veeleisende smart building-projecten. Acht potentiaalvrije maakcontacten maken het onafhankelijk schakelen van meerdere stroomkringen mogelijk. Zo kunnen lichtgroepen, geschakelde stopcontacten, ventilatiefuncties of centrale verbruikers betrouwbaar via KNX worden aangestuurd.

Bijzonder praktijkgericht is de directe handbediening op het apparaat. Relais kunnen indien nodig ook zonder actieve KNX-bediening worden geschakeld. Dat is een duidelijk voordeel bij onderhoud, functietest of bij de ingebruikname van afzonderlijke kringen. Daarnaast ondersteunt de actor zinvolle reacties bij uitval van de busspanning, terugkeer van de busspanning en na de ETS-download.

Producthighlights voordelen

• Achtvoudig schakelen: Acht uitgangen kunnen onafhankelijk van elkaar worden aangestuurd.
• 16 A schakelvermogen: Geschikt voor veel typische belastingen in woon- en utiliteitsgebouwen.
• Handbediening op het apparaat: Directe bediening ter plaatse voor test, service en diagnose.
• Potentiaalvrije contacten: Flexibele integratie van verschillende verbruikers en schakelkringen.
• KNX-integratie: Nette integratie in centrale automatiseringsconcepten.
• Meerfasige aansluiting: Goed geschikt voor gestructureerde verdeling in de schakelkast.
• Veiligheidsfuncties: Instelbare reacties bij busuitval en terugkeer van de bus.
• Cyclische bewaking: Ondersteunt een veilige aansturing met gedefinieerde stand.
• REG-uitvoering: Geoptimaliseerd voor montage op DIN-rail in de verdeler.
• KNX-klem inbegrepen: De busaansluiting is voor de installatie al voorzien.

Typische toepassingsgebieden in de KNX-gebouwautomatisering

• Lichtsturing: Comfortabel schakelen van kamer-, gang- of buitenverlichting.
• Stopcontactkringen: Gericht vrijgeven of uitschakelen van gedefinieerde verbruikers.
• Centrale functies: Verzamelcommando’s zoals Alles Uit of aanwezigheids scènes.
• Technische ruimtes: Schakelen van hulpverbruikers, pompen of ventilatiegroepen.
• Commerciële objecten: Gestructureerde kanaalscheiding voor kantoren, vergaderruimtes of nevenruimtes.
• Energieoptimalisatie: Belastingen naar behoefte en tijdsafhankelijk schakelen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX schakelactor 8-voudig 16A met handbediening REG 100600
EAN	4010337042181
Catalogus	Schakelactor
Bussysteem	KNX TP
Montagewijze	REG, montage op DIN-rail
Aantal uitgangen	8
Schakelcontact	8 x potentiaalvrije maakcontacten
Nominale stroom	16 A
Schakelvermogen AC 230 V	16 A AC1, 10 A AC3
Schakelvermogen AC 400 V	10 A AC1, 6 A AC3
Schakelvermogen DC 24 V	16 A
Ohmse belasting	tot 3600 W
Gloeilampbelasting	tot 2500 W
HV-halogeen	tot 2500 W
Gewikkelde transformator	tot 1200 VA
Elektronische transformator	tot 1500 W
Handbediening	Ja
Functies	Onafhankelijk schakelen, reactie bij busuitval, reactie na ETS-programmering
Aansluiting KNX	Aansluit- en aftakklem in de leveringsomvang inbegrepen
Beschermingsgraad	IP20

Efficiënte schakellogica en hoge flexibiliteit in de KNX-praktijk

Dit apparaat laat zijn sterke punten overal zien waar veel belastingen in de verdeler overzichtelijk, veilig en economisch moeten worden geschakeld. Acht gescheiden kanalen vergemakkelijken de nette indeling naar ruimtes, functies of prioriteiten. Dat is ideaal voor lichtlijnen, verdiepingslogica, centrale uitschakelingen of gemengde schakeltaken in woon- en utiliteitsobjecten.

Een belangrijk voordeel ligt in de combinatie van hoog schakelvermogen en directe handbediening. Juist bij servicewerkzaamheden bespaart dat tijd, omdat afzonderlijke kringen zonder omweg via visualisatie of tastsensor kunnen worden gecontroleerd. In grotere KNX-installaties verhoogt dat het overzicht en vereenvoudigt het de foutopsporing aanzienlijk.

• Nette scheiding van maximaal acht schakeltaken in één apparaat.
• Hoge belastbaarheid voor veel gebruikelijke lastsoorten in het gebouw.
• Handmatig schakelen direct op de actor voor snelle controle.
• Geschikt voor centrale verdelingen in woningbouw en commercie.
• Flexibele parametrering per kanaal in de ETS.
• Zinvolle veiligheidsreacties bij storing of herstart.
• Goede basis voor tijdfuncties, centrale commando’s en scènes.

Binnen het Gira-assortiment zijn er schakelactoren met minder kanalen of met een andere stroomsterkte. Varianten met een lager aantal kanalen zijn vooral geschikt voor kleinere verdelingen of afzonderlijke ruimtegroepen. Dit model is de juiste keuze wanneer veel stroomkringen centraal in één verdeler moeten worden geschakeld en daarbij een hoog aantal kanalen op beperkte ruimte gevraagd is.

Vergeleken met eenvoudigere actoren zonder handbediening biedt deze uitvoering duidelijke voordelen bij ingebruikname en onderhoud. De directe toegang op het apparaat is vooral dan nuttig wanneer buscommunicatie wordt gecontroleerd of belastingskringen in een servicegeval snel moeten worden geschakeld.

Compactere Gira schakelactoren met minder uitgangen zijn zinvol wanneer slechts weinig belastingen moeten worden geschakeld of wanneer onderverdelingen decentraal zijn opgebouwd. De 8-voudige actor is daarentegen duidelijk ontworpen voor centrale schakelkasten en gestructureerde KNX-projecten. Daar vermindert hij de bedrading per kanaalgroep en zorgt hij voor een overzichtelijke kanaalorganisatie.

Wanneer in plaats van pure schakelfuncties dimmen, zonwering of verwarmingsregeling nodig zijn, worden binnen de Gira-systeemwereld andere actortypen gebruikt. Dit model concentreert zich bewust op het betrouwbare aan- en uitschakelen van belastingen en is daarmee bijzonder robuust en universeel te plannen.

Vergelijkbare KNX schakelactoren zijn bijvoorbeeld te vinden bij MDT, ABB en Hager. Apparaten van deze fabrikanten bieden eveneens meerkanaals schakelfuncties voor de verdeler, maar verschillen vaak in parametreringslogica, handbediening, kanaalindeling en detailfuncties in de ETS.

• MDT: Vaak zeer uitgebreide parameters en brede ETS-opties, vaak populair in projecten met diepgaande fijnafstelling.
• ABB: Sterk in utiliteitsbouw, vaak met duidelijke projectoriëntatie voor grotere commerciële installaties.
• Hager: Goede integratie in merkoverstijgende gebouwconcepten en vaak met focus op gestructureerde verdelersystemen.

De basiscompatibiliteit van KNX is systeemtechnisch gegeven. Verschillen blijken meestal niet uit de buscommunicatie zelf, maar uit de bedieningslogica, de omvang van de parametrering en het gedrag bij speciale projecteisen.

Voor een nette ETS-structuur is het aan te bevelen om elk kanaal eenduidig te benoemen naar functie en inbouwlocatie, bijvoorbeeld „Licht Kantoor 1“, „Stopcontact Reiniging Gang“ of „Buitenlicht Zuid“. Zo blijven groepsadressen, statusobjecten en centrale commando’s ook in grotere projecten overzichtelijk.

Praktisch is de scheiding in hoofdgroepen zoals licht, stopcontacten en centraal. Een mogelijk voorbeeld: kanaal 1 tot 4 voor verlichting, kanaal 5 tot 6 voor geschakelde stopcontacten, kanaal 7 voor technische ruimte, kanaal 8 voor buitengebied. Zo kunnen verzamelcommando’s zoals „Alles Uit“, „Nachtbedrijf“ of „Reiniging“ duidelijk en snel worden opgebouwd.

Voor veiligheidsrelevante belastingen moet het gedrag bij uitval van de busspanning doelgericht worden vastgelegd. Een typisch voorbeeld is het gedefinieerd uitschakelen van verlichting in nevenruimtes of het behouden van de laatste toestand bij belangrijke verbruikers. Na een ETS-download is het aan te bevelen alle terugmeldobjecten te testen en ook de handbediening direct op het apparaat te controleren.

In projecten met visualisatie is het zinvol om schakelobject en statusobject netjes te scheiden. Daardoor worden schakeltoestanden correct weergegeven en vermijdt men onduidelijke terugmeldingen bij centrale functies. Bij tijdgestuurde functies moeten prioriteiten voor logica, drukknoppen en visualisatie duidelijk gedefinieerd zijn.

Wie in de gebouwautomatisering inzet op overzicht, belastbaarheid en praktijkgerichte bediening, krijgt met deze schakelactor een overtuigende oplossing voor veel schakeltaken in de verdeler. De combinatie van acht onafhankelijke uitgangen, robuuste schakeltechniek en directe handbediening maakt het apparaat tot een zeer goede keuze voor professionele KNX-installaties.

Of het nu gaat om een woonhuis, kantoor of functionele ruimte: dit model ondersteunt een duidelijke kanaalstructuur, betrouwbare processen en een efficiënte ingebruikname. Daarmee is het een sterke basis voor toekomstbestendige KNX-schakelconcepten met hoge geschiktheid voor dagelijks gebruik.
