Description

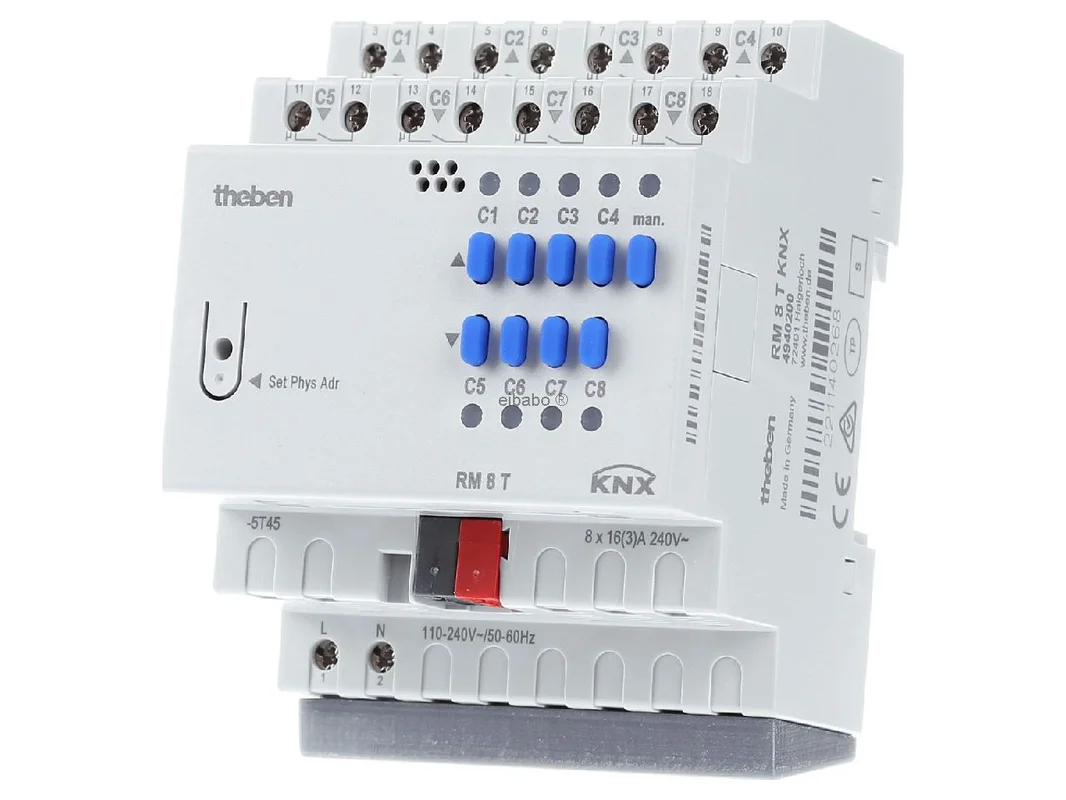

KNX schakelactor 8-voudig of jaloezie-/rolluikactor 4-voudig RM 8 T KNX – Theben – 4940200 – 4003468490839:

De Theben KNX schakel-/jaloezieactor 8-voudig 4-voudig 16A REG RM 8 T KNX 4940200 is een veelzijdige oplossing voor moderne gebouwautomatisering. Het apparaat stuurt naar keuze acht schakelkanalen of vier jaloeziekanalen aan en combineert een hoog schakelvermogen met flexibele KNX functionaliteit. Daardoor is de actor ideaal voor verlichting, aandrijvingen, rolluiken en vele andere taken in de intelligente verdeler.

Precies schakelen en sturen met de Theben KNX schakel-/jaloezieactor 8-voudig 4-voudig 16A REG RM 8 T KNX 4940200

Dankzij de vrij te kiezen kanaalfunctie kan de actor exact aan het project worden aangepast. Elk kanaal biedt een LED-statusweergave, daarnaast is er handbediening direct op het apparaat. Ook zonder busspanning blijft bediening ter plaatse mogelijk. Dat vereenvoudigt service, controle en inbedrijfstelling in de schakelkast aanzienlijk.

In KNX-bedrijf ondersteunt het model talrijke functies zoals aan en uit, puls, vertraging, trappenhuisverlichting met voorwaarschuwing volgens DIN 18015-2, scènes en logische koppelingen. Terugmeldobjecten per kanaal en centrale objecten met of zonder prioriteit zorgen voor een duidelijke integratie in veeleisende automatiseringsconcepten.

Producthighlights voordelen

• Flexibel gebruik: Naar keuze inzetbaar als 8-voudige schakelactor of 4-voudige jaloezieactor.
• Hoog schakelvermogen: Tot 16 A per uitgang voor vele soorten belastingen in het gebouw.
• Sterke LED-geschiktheid: Geschikt voor hoge inschakelstromen en LED-belastingen tot 600 W per kanaal.
• Comfort in de verdeler: Handschakelaar met statusweergave direct op het apparaat.
• Meer controle: LED-schakeltoestandweergave voor elk kanaal.
• Uitgebreide schakelfuncties: Aan, uit, puls, inschakelvertraging, uitschakelvertraging en trappenhuisverlichting.
• Logica inbegrepen: Blokkeren, EN, OF en vrijgeven voor nette processen.
• Centrale opdrachten: Permanent aan, permanent uit, centraal schakelen en scènes oproepen of opslaan.
• Terugmelding per kanaal: Ideaal voor visualisatie, statusweergave en diagnose.
• Compacte bouwvorm: Modulair inbouwapparaat met 4 TE voor een plaatsbesparende montage.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX schakel-/jaloezieactor 8-voudig 4-voudig 16A REG RM 8 T KNX 4940200
EAN	4003468490839
Catalogus	Schakelactor
Bussysteem	KNX TP
Apparaattype	Schakel-/jaloezieactor
Kanalen	8 schakelkanalen of 4 jaloeziekanalen
Montagewijze	REG, DIN-rail
Breedte	4 TE
Nominale stroom	16 A
Bedrijfsspanning	110 V AC tot 240 V AC, 50 tot 60 Hz
KNX-voeding	Busspanning, ≤ 4 mA
Stand-by vermogen	ca. 0,5 W
Max. LED-belasting per kanaal	600 W
Inschakelstroom	max. 800 A / 200 µs
C-belasting	140 µF
Handbediening	Ja, ook zonder busspanning
Statusweergave	LED per kanaal
Contacttype	Verbreekcontact of maakcontact parametriseerbaar
Functies	Schakelen, jaloezie, puls, vertraging, trappenhuisverlichting, scène, logica
Beschermingsgraad	IP20

Meer flexibiliteit voor verlichting, aandrijvingen en centrale KNX-processen

Deze actor toont zijn sterke punten overal waar veel functies op weinig plaats in de verdeler moeten worden samengebracht. In woonhuizen, kantoren en utiliteitsgebouwen kunnen verlichting, ventilatoren, stopcontactcircuits of gemotoriseerde zonwering via één gezamenlijk apparaat overzichtelijk worden georganiseerd. De flexibele kanaalkeuze bespaart planningsinspanning en creëert reserves voor latere aanpassingen in het project.

Bijzonder sterk is het model in toepassingen met gemengde eisen. Terwijl een deel van de kanalen voor klassieke schakelopgaven wordt gebruikt, kunnen in andere gebieden jaloeziegroepen met typische KNX-logica worden geïntegreerd. Terugmeldingen per kanaal ondersteunen visualisatie, energiebeheer en service.

• Ideaal voor centrale onderverdelingen met veel functies op beperkte ruimte.
• Directe handbediening versnelt controle, onderhoud en foutopsporing.
• Zeer geschikt voor LED-verlichting met hoge inschakelstromen.
• Trappenhuisverlichtingsfunctie met voorwaarschuwing is praktisch voor gangen en nevenruimtes.
• Scèneobjecten per kanaal vergemakkelijken de integratie in licht- en zonweringsscènes.
• Centrale objecten met prioriteit helpen bij alarm, nachtbedrijf of technische vrijgaven.
• Parametriseerbaar contacttype verhoogt de vrijheid bij de projectplanning.

Binnen de Theben KNX-serie is de RM 8 T KNX ontworpen als compacte combiactor met vast kanaalaantal. In vergelijking met eenvoudige pure schakelactoren biedt hij het voordeel dat hij ook jaloeziefuncties afdekt. Dat maakt hem bijzonder interessant wanneer in dezelfde verdeler verlichting en zonwering worden samengebracht.

Ten opzichte van Theben MIX2-apparaten zoals een RMG 8 T KNX ligt het verschil vooral in de opbouw. MIX2-oplossingen zijn ontworpen voor uitbreidbaarheid en zijn zeer geschikt wanneer later extra kanalen gepland zijn. De RM 8 T KNX is daarentegen de duidelijke keuze voor compacte, slanke projecten met een gedefinieerd kanaalaantal en geringe ruimtebehoefte.

Pure schakelactoren uit de RM-serie zijn meestal zinvol wanneer uitsluitend belastingen worden geschakeld en geen motorbesturing nodig is. Zodra rolluiken of jaloezieën moeten worden geïntegreerd, biedt deze combiactor een duidelijk voordeel in planning en apparaatdichtheid.

Bij projecten met veel armaturen, maar zonder aandrijvingen, is een pure schakelactor vaak de economische oplossing. Zodra echter zonwering, rolluiken of ventilatiekleppen met rijrichting worden gestuurd, scoort de RM 8 T KNX met zijn dubbele functie. Daardoor daalt het aantal verschillende apparaten in de schakelkast.

Wanneer een installatie later moet groeien, kunnen modulaire Theben-varianten voordelen hebben. Voor duidelijk gedefinieerde nieuwbouwprojecten, verdelers per verdieping of moderniseringen met een vaste functionele omvang is de RM 8 T KNX echter bijzonder overzichtelijk en efficiënt.

Vergelijkbare KNX-actoren zijn er onder andere van MDT, ABB en Hager. Een MDT-combiactor van vergelijkbare klasse staat vaak bekend om een zeer diepgaande ETS-parametrisering en is goed geschikt voor projecten met veel detailfuncties. ABB zet vaak in op een zeer duidelijke integratie in grotere utiliteitsgebouwen en op brede systeemwerelden in de verdeler. Hager biedt eveneens krachtige KNX-actoren, die vaak de voorkeur krijgen in merkhomogene installaties.

Wat compatibiliteit in het KNX-systeem betreft, zijn er in principe zeer goede voorwaarden, omdat centrale functies via gestandaardiseerde groepsobjecten worden weergegeven. Verschillen zitten meestal in parameters, diagnoseomvang, bedieningslogica in ETS en in de diepgang van de speciale functies per kanaal.

Voor een nette inbedrijfstelling is het aan te bevelen de kanalen in ETS eerst duidelijk naar functie te benoemen, bijvoorbeeld “Licht gang”, “Stopcontact techniek” of “Jaloezie zuid”. Dat bespaart later bij servicewerkzaamheden veel tijd. Bij schakelkanalen moeten terugmeldobjecten direct mee worden aangemaakt, zodat visualisatie en taster-LED’s correct werken.

Voor trappenhuisverlichting in de gang is het een zinvolle oplossing om het kanaal met nalooptijd en voorwaarschuwing te parametriseren. Een taster verzendt daarbij een kort schakelobject, de actor neemt het complete tijdsverloop zelf over. Zo blijft de logica stabiel en wordt de bus ontlast.

Bij jaloeziekanalen loont het om centrale objecten en scènes duidelijk te scheiden. Een praktijkvoorbeeld: één groepsadres stuurt “Alle zonwering omhoog”, een tweede “Zonwering zuid”, terwijl afzonderlijke ruimtes eigen scènes voor werk, avond of reiniging krijgen. Met prioriteiten kunnen veiligheidsfuncties duidelijk boven comfortopdrachten worden geplaatst.

Voor service en diagnose is het zinvol om de handbediening in het project te documenteren en de LED-toestanden per kanaal in de schakelkastplanning te vermelden. Dat vergemakkelijkt de toewijzing ter plaatse en vermindert fouten bij wijzigingen.

Wie een compacte, krachtige en veelzijdige KNX-actor voor schakelen en zonwering zoekt, maakt met dit model een overtuigende keuze. De combinatie van 16 A schakelvermogen, LED-geschiktheid, handbediening en flexibel kanaalgebruik maakt het apparaat tot een sterke basis voor moderne smart building-projecten.

Of het nu in de woningbouw, op kantoor of in de technische gebouwuitrusting is: deze actor zorgt voor gestructureerde processen, hoge bedrijfszekerheid en een professionele KNX-integratie met veel praktisch nut.
