Description

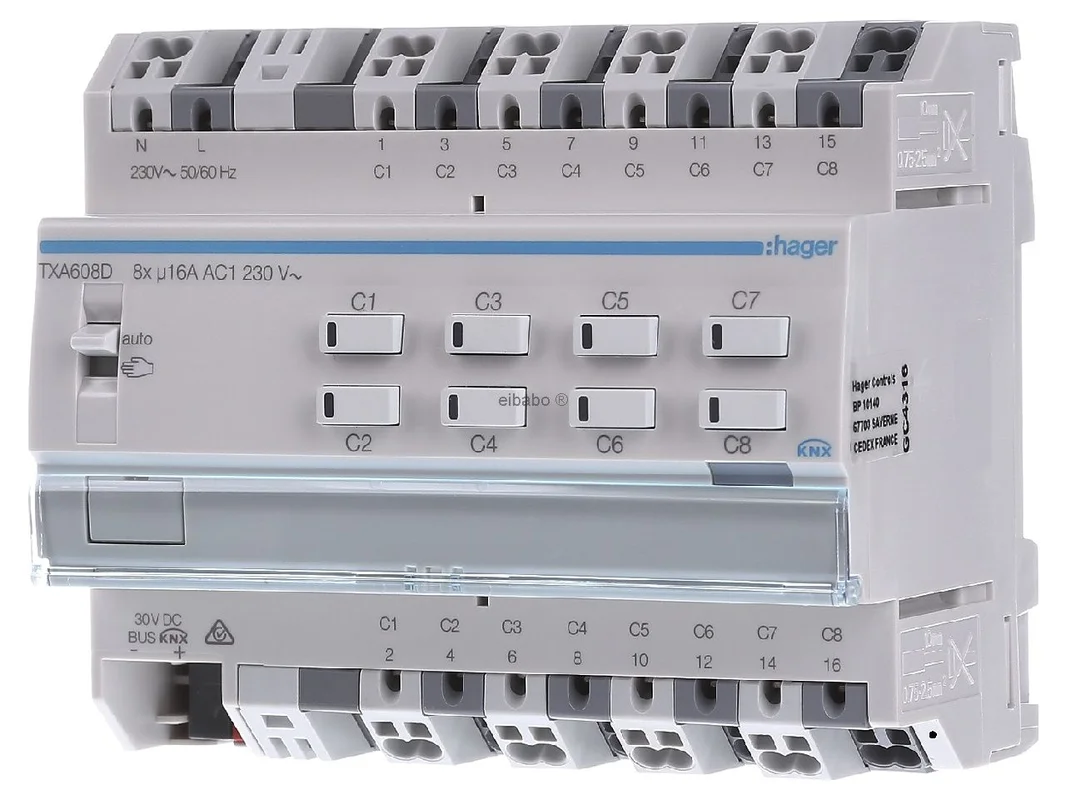

KNX schakelactor 8-voudig of jaloezie-/rolluikactor 4-voudig TXA608D – Hager – 3250616048829:

De Hager KNX schakel-jaloezieactor 8-voudig 4-voudig easy 16A C-belasting TXA608D is een veelzijdige oplossing voor moderne gebouwautomatisering met KNX. Het DIN-railapparaat stuurt naar keuze tot acht schakelkanalen of tot vier jaloezieaandrijvingen aan en maakt daarbij een vrij combineerbare mix van schakel- en aandrijffuncties mogelijk. Daardoor is de actor ideaal voor verlichting, verbruikers, rolluiken en jaloezieën in woon- en utiliteitsgebouwen.

Dankzij de geïntegreerde buskoppeling, QuickConnect steekklemaansluitingen en directe handbediening per uitgang is een overzichtelijke, servicevriendelijke installatie in de verdeler mogelijk. Status-leds, een schuifschakelaar voor auto- en handbedrijf en de verlichte programmeertoets vergemakkelijken ingebruikname, test en onderhoud in het dagelijks gebruik.

Flexibele KNX besturing voor schakelen, zonwering en automatiseren

De actor combineert een hoog schakelvermogen met praktijkgerichte functies voor comfort, energie-efficiëntie en veiligheid. In schakelbedrijf zijn onder andere AAN/UIT, tijdschakelfunctie met uitschakelwaarschuwing, gedwongen besturing en geprioriteerde lastafschakeling beschikbaar. In jaloeziebedrijf ondersteunt het apparaat op- en neerbedrijf, verstelling van de lamellenhoek, nauwkeurige positionering en procentwaarden voor hang en lamellen.

Met tot 64 scènes per kanaal, statusobjecten voor eindstanden en lamellenpositie evenals een instelbare zonweringsfunctie is de TXA608D ideaal voor veeleisende KNX-projecten. De parametrering is mogelijk via easy, easy-configuratieserver of ETS vanaf versie 4 en biedt daarmee veel vrijheid voor zowel kleine als complexe installaties.

Producthighlights voordelen

• 8 schakelkanalen of 4 jaloeziekanalen: Flexibel inzetbaar voor lasten, rolluiken en jaloezieën.
• Gemengd bedrijf mogelijk: Schakel- en aandrijffuncties kunnen binnen één apparaat worden gecombineerd.
• 16 A nominale stroom: Hoge belastbaarheid voor veel typische toepassingen in het gebouw.
• Geschikt voor C-belasting: Zeer goed voor capacitieve belastingen en veeleisende schakeltaken.
• Handbediening per uitgang: Snelle controle direct op het apparaat met duidelijke statusweergave.
• 64 scènes per kanaal: Comfortabele integratie in licht-, zonwerings- en comfortscènes.
• Zonweringsfunctie: Ondersteunt geautomatiseerde zonwering voor meer ruimtecomfort.
• Gedwongen besturing en alarmobjecten: Voor duidelijke prioriteiten bij veiligheid en centrale functies.
• QuickConnect techniek: Vergemakkelijkt aansluiting en nette bedrading in de schakelkast.
• ETS en easy: Geschikt voor klassieke KNX-projecten en snelle easy-ingebruikname.

Intelligente functies voor efficiënte gebouwautomatisering

• Schakelfuncties: Geschikt voor verlichting, stopcontactkringen, ventilatoren of andere onafhankelijke lasten.
• Jaloeziebesturing: Nauwkeurige rijcommando’s voor omhoog, omlaag, stop en lamellenverstelling.
• Positieterugmelding: Statusobjecten voor eindstanden en lamellenstand in procenten.
• Tijdschakelaar: Met uitschakelwaarschuwing voor geregelde processen.
• Geprioriteerde commando’s: ladenafschakeling en gedwongen besturing met duidelijke weging.
• Alarmverwerking: Drie alarmobjecten met verschillende prioriteit voor meer bedrijfszekerheid.
• Automatiek activeerbaar: Automatische functies kunnen gericht worden in- of uitgeschakeld.
• Scènebedrijf: Comfortabele integratie in ruimte-, verdiepings- of centrale functies.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Hager KNX schakel-jaloezieactor 8-voudig 4-voudig easy 16A C-belasting TXA608D
EAN	3250616048829
Catalogus	Schakelactor
Bussysteem	KNX
Configuratiemodus	ETS, easy
Kanalen schakelen	8
Kanalen jaloezie	4
Nominale stroom	16 A
Uitgangsvermogen	2300 W
Frequentie	50 tot 60 Hz
Systeemspanning	30 V DC via bus
Bedrijfsspanning bus	21 tot 32 V
Busstroomopname in nullast	4 mA
Montagewijze	DIN-railapparaat voor verdeling
Breedte	6 module-eenheden
Hoogte	90 mm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-5 tot +45 °C
Aansluittype	QuickConnect steekklemaansluitingen
Geleiderdoorsnede star	0,75 tot 2,5 mm²
Geleiderdoorsnede flexibel	0,75 tot 2,5 mm²
Handbediening	Ja, per uitgang met status-led

Meerwaarde voor KNX-projecten met focus op schakelen en zonwering

De Hager KNX schakel-jaloezieactor 8-voudig 4-voudig easy 16A C-belasting TXA608D overtuigt overal waar meerdere lasten en aandrijvingen centraal, netjes en betrouwbaar moeten worden bestuurd. Het apparaat is bijzonder sterk in projecten waarin verlichting, geschakelde verbruikers en zonwering gezamenlijk in één verdeler worden georganiseerd. Het vrij te kiezen gemengde bedrijf bespaart ruimte, verlaagt de planningsinspanning en zorgt voor hoge flexibiliteit bij latere gebruikswijzigingen.

Tot de belangrijkste voordelen behoren de duidelijke handbediening op het apparaat, de grote kanaaldiversiteit, de scènefunctie per kanaal en de praktijkgerichte zonweringslogica. Daarmee is de actor geschikt voor zowel hoogwaardige woongebouwen als voor kantoren, huisartsenpraktijken of kleinere utiliteitsgebouwen met KNX-structuur.

• Eén apparaat voor schakelen en jaloezie, ideaal voor gemengde toepassingen in de verdeler.
• Hoog schakelvermogen voor typische 230 V lasten in professioneel gebruik.
• Uitgebreide scènefuncties per kanaal voor comfort en centrale besturing.
• Nauwkeurige lamellenverstelling en positiefuncties voor moderne zonwering.
• Directe handbediening vergemakkelijkt service, controle en foutopsporing ter plaatse.
• Duidelijke prioriteiten door gedwongen besturing, alarmobjecten en lastafschakeling.
• Geschikt voor easy-projecten en voor gedetailleerde ETS-parametrering.

Binnen de Hager KNX-actoren positioneert dit model zich als een bijzonder flexibele combinatieoplossing. Zuivere schakelactoren van de fabrikant zijn passend wanneer uitsluitend elektrische lasten moeten worden geschakeld en geen jaloeziefunctie nodig is. Zuivere jaloezieactoren zijn daarentegen de betere keuze wanneer de focus duidelijk ligt op zonwering met een hoge aandrijfdichtheid.

De TXA608D is bijzonder interessant wanneer in een project beide werelden samenkomen. Vergeleken met apparaten met een lager aantal kanalen is hij beter geschikt voor verdiepingsverdelers of voor ruimtes met meerdere stroomkringen en aandrijvingen. Ten opzichte van gespecialiseerde afzonderlijke apparaten biedt hij het voordeel van combinatieflexibiliteit en een compacte uitvoering op slechts enkele module-eenheden.

Vergelijkbare Hager-actoren met focus op zuivere schakeltaken worden vaak gebruikt in projecten waarin verlichting, stopcontacten of ventilatoren gescheiden van de zonwering zijn gepland. Het gebruik van de TXA608D loont vooral wanneer centrale groepsfuncties, scènes en gemengd kanaalgebruik gewenst zijn.

Bij zuivere jaloezieprojecten met veel ramen per verdieping kan een gespecialiseerde jaloezieactor van de fabrikant voordelen bieden in de kanaalstructuur. De TXA608D scoort daarentegen in gemengde KNX-installaties, bijvoorbeeld wanneer in woonruimtes lichtkringen en zonwering gezamenlijk geautomatiseerd moeten worden.

Vergelijkbare apparaten van gerenommeerde fabrikanten zijn bijvoorbeeld KNX schakel- of jaloezieactoren van MDT, ABB of Gira. Deze producten bieden vaak eveneens scènes, handbediening en statusmeldingen, maar verschillen in parametreringslogica, kanaalindeling en de detailomvang van de applicatie.

• MDT: Vaak zeer krachtige ETS-applicaties met veel detailparameters. Bijzonder populair bij zeer diepgaande KNX-projecten met uitgebreide fijnafstelling.
• ABB: Sterk in utiliteitsbouw en in grotere installaties. Afhankelijk van de serie met duidelijke focus op robuuste centrale functies en brede systeemintegratie.
• Gira: Goede integratie in merkoverstijgende KNX-concepten, vaak met focus op comfortabele gebouwbesturing in een hoogwaardige omgeving.

In de praktijk blijft de KNX-basiscompatibiliteit behouden via gestandaardiseerde datapunten. Verschillen blijken meestal uit de bedieningsfilosofie van de applicatie, uit speciale functies en uit de diepgang van de parametrering.

Voor een nette ETS-projectering is het aan te raden de kanalen vroegtijdig naar functie te benoemen, bijvoorbeeld „Licht gang“, „Stopcontact reiniging“, „Jaloezie kantoor zuid“ of „Raffstore vergaderruimte“. Zo blijven groepsadressen, statusobjecten en scènes later duidelijk leesbaar.

Bij jaloezieaandrijvingen moeten looptijden en lamellentijden zorgvuldig op de werkelijke motor worden afgestemd. Alleen zo lukt een nauwkeurige positionering in procenten. In de praktijk is het zinvol om de op- en neerlooptijd per hang te meten en pas daarna absolute posities in scènes te gebruiken.

Voor gemengde toepassingen wordt een duidelijke scheiding van de groepsadressen naar functie aanbevolen, bijvoorbeeld schakelen, status, centraal, alarm en scènes. Een praktijkgericht voorbeeld: Op kantoor kan een taster bij het verlaten gelijktijdig het licht uitschakelen, de jaloezie naar zonwering laten rijden en niet-benodigde lasten uitschakelen. Met prioriteiten voor alarmobjecten kan bovendien worden gewaarborgd dat beveiligingsfuncties altijd voorrang hebben op comfortcommando’s.

Een ander voorbeeld uit het dagelijks leven is de combinatie van weergegevens en zonwering. Via ETS kan een automatische rijstrategie worden opgebouwd waarbij jaloezieën aan de zuidzijde overdag naar een gedefinieerde positie rijden, terwijl binnenruimtes beschermd blijven tegen verblinding en opwarming. ’s Avonds kan een scène voor open lamellen en uitgeschakelde lichtkringen worden geactiveerd om daglicht optimaal te benutten.

Wie op zoek is naar een compacte, krachtige en veelzijdige KNX-oplossing voor schakelen en zonwering, maakt met deze actor een zeer goede keuze. Het apparaat combineert een hoge functiedichtheid, duidelijke bedienbaarheid en flexibele projectering in één professioneel platform voor moderne gebouwautomatisering.

Of het nu in een eengezinswoning, in hoogwaardige woningbouw of in kleine utiliteitsbouw is: deze actor legt de basis voor meer comfort, betere energie-efficiëntie en een nette KNX-structuur in de verdeler.
