Description

KNX Schakelactuator – Schakelactor voor bussysteem 8-kanaals SA8-230/16H/KNXREGgr – BEG – 93336 – 4007529933365:

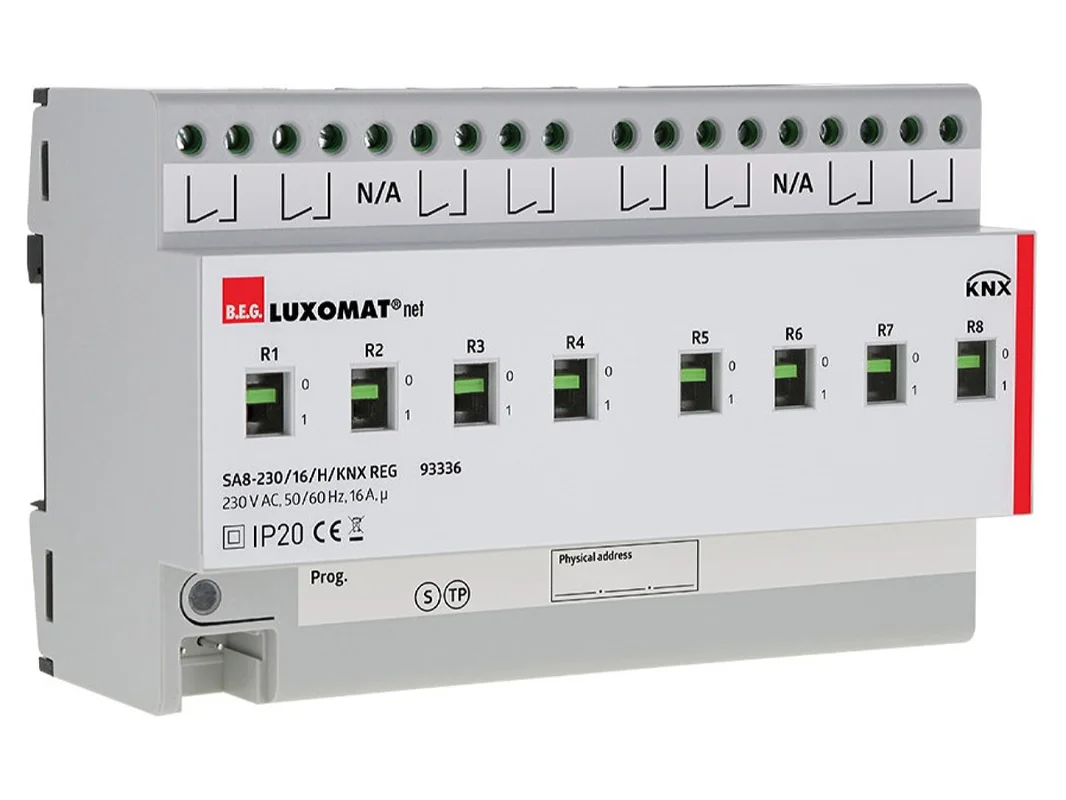

De BEG KNX schakelactor 8-voudig 16A REG potentiaalvrij met handbediening SA8-230/16H/KNXREGgr 93336 is een krachtige oplossing voor het veilig en flexibel schakelen van elektrische verbruikers in KNX-installaties. Het modulaire apparaat voor montage in de verdeelkast biedt acht onafhankelijke, potentiaalvrije maakcontacten en is ideaal geschikt voor licht, ventilatie, wandcontactdoosgroepen of andere schakelbare belastingen in woningbouw en utiliteitsbouw.

Nauwkeurig schakelen in het KNX-systeem voor veeleisende gebouwautomatisering

De schakelcontacten zijn geoptimaliseerd voor capacitieve belastingen en ondersteunen een betrouwbare aansturing in het dagelijkse gebruik. Dankzij geïntegreerde handschakelaars kan elk kanaal ook zonder busspanning handmatig worden bediend. Dat verhoogt het comfort bij service, test en inbedrijfstelling. De voeding verloopt direct via de KNX-bus, een extra voedingsspanning is niet nodig.

Producthighlights voordelen

• Acht schakeluitgangen: Voor de centrale aansturing van meerdere verbruikers via KNX.
• Potentiaalvrije contacten: Hoge flexibiliteit bij de integratie van verschillende belastingstypen.
• 16 A per kanaal: Geschikt voor krachtige schakeltaken in het gebouw.
• Geoptimaliseerd voor capacitieve belastingen: Goed geschikt voor moderne elektrische verbruikers.
• Handbediening op het apparaat: Handmatig schakelen ook zonder actieve busspanning.
• Busvoeding: Geen aparte hulpspanning voor het apparaat nodig.
• Schroefklemmen: Solide en praktijkgerichte bedrading in de verdeelkast.
• REG-uitvoering: Geschikt voor montage op DIN-rail volgens EN 60715.
• KNX TP: Eenvoudige integratie in klassieke KNX-installaties.
• Compacte kanaalbundeling: Ideaal voor projecten met veel schakelkringen.

Typische toepassingsgebieden in woningbouw en utiliteit

• Lichtsturing: Schakelen van verlichting in ruimtes, gangen en technische zones.
• Wandcontactdoosgroepen: Comfortabele integratie van schakelbare stroomkringen.
• Ventilatie en hulpaandrijvingen: Geschikt voor veel klassieke schakeltaken.
• Centrale functies: Centrale schakelingen voor uit, aan of aanwezigheid.
• Technische ruimtes: Goede keuze voor gestructureerde verdelingen met KNX-focus.
• Servicebedrijf: Directe handbediening vergemakkelijkt test en onderhoud.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	BEG KNX schakelactor 8-voudig 16A REG potentiaalvrij met handbediening SA8-230/16H/KNXREGgr 93336
EAN	4007529933365
Fabrikant	BEG
Catalogus	Schakelactor
Bussysteem	KNX TP
Voeding	via KNX-bus
Stroomopname	5 mA typisch, 20 mA max.
Vermogensopname	0,15 W
Aantal schakeluitgangen	8
Contacttype	µ-contacten, potentiaalvrije maakcontacten
Nominale stroom per kanaal	16 A
Schakelvermogen per kanaal	3680 W, cos φ = 1
Inschakelpiekstroom	600 A bij 150 µs
Geschikt voor capacitieve belastingen	ja
Lokale bediening	ja, via handschakelaar
LED-indicatie	ja
Montagetype	REG, DIN-rail TH 35 volgens EN 60715
Afmetingen H x B x D	90 x 144 x 64 mm
Breedte	8 TE
Aansluittype	Schroefklemmen
Beschermingsgraad	IP20
Beschermingsklasse	klasse II
Kleur	grijs
Omgevingstemperatuur	-5 °C tot +45 °C

Meer kanalen, directe handbediening en hoge belastingsreserve voor KNX-schakeltaken

Dit model is ontworpen voor centrale schakeltaken in de verdeelkast en combineert acht uitgangen met een duidelijke, servicevriendelijke apparaatvorm. De actor is vooral sterk daar waar meerdere stroomkringen netjes in KNX moeten worden geïntegreerd. De potentiaalvrije contacten vergroten de toepassingsmogelijkheden, terwijl de handbediening direct op het apparaat snelle controles zonder omweg mogelijk maakt.

In de praktijk profiteren planners en installateurs van de uitvoering met busvoeding. Dat bespaart extra inspanning bij de voeding en houdt de opbouw overzichtelijk. Voor licht, hulpaandrijvingen, ventilatie of vrijgegeven wandcontactdoosgroepen ontstaat zo een robuuste en goed schaalbare schakeloplossing.

• Hoge kanaaldichtheid voor veel schakeltaken op beperkte ruimte in de verdeelkast.
• Potentiaalvrije uitgangen voor flexibele aansluiting van verschillende toepassingen.
• Handschakelaar per kanaal voor test, service en noodbedrijf.
• Goede geschiktheid voor capacitieve belastingen en moderne elektrische verbruikers.
• Netjes geïntegreerd in KNX zonder aparte apparaatvoeding.
• Overzichtelijke montage op DIN-rail met klassieke schroeftechniek.

Binnen de productreeks staat tegenover de 8-voudige actor een 4-voudig model. De 4-voudige uitvoering is eerder geschikt voor kleinere onderverdelingen of projecten met een beperkt aantal kanalen. De 8-voudige versie is de economische keuze wanneer meerdere belastingen centraal moeten worden samengebracht en een hogere kanaalreserve in de verdeelkast gewenst is.

Grotere varianten van de fabrikant met nog meer uitgangen zijn vooral interessant in sterk vertakte installaties of in utiliteitsgebouwen. Daar telt het maximale aantal kanalen per apparaat. De hier beschreven 8-voudige variant biedt vaak de beste middenweg tussen ruimtebehoefte, overzicht en schakelvermogen.

Ten opzichte van kleinere schakelactoren maakt de 8-voudige uitvoering een dichtere bezetting in de schakelkast mogelijk en vermindert ze de bedradingsinspanning bij middelgrote projecten. In eengezinswoningen met meerdere licht- en wandcontactdoosgroepen kan ze complete functiegroepen bundelen. In kantoren of praktijken kunnen ruimtezones, algemene verlichting en technische verbruikers duidelijk worden gestructureerd.

Wanneer slechts enkele belastingen moeten worden geschakeld, kan een apparaat met minder kanalen zinvoller zijn. Bij een groot aantal gelijksoortige schakelpunten komt de 8-voudige versie volledig tot haar recht en zorgt zij voor een opgeruimd kanaalbeheer in ETS en verdeelkast.

Vergelijkbare KNX-schakelactoren zijn bijvoorbeeld verkrijgbaar van MDT, ABB en Hager. MDT biedt vaak zeer uitgebreide parametreringsopties en extra logische functies. ABB legt de focus vaak op brede systeemintegratie in grotere gebouwstructuren. Hager is in veel projecten gevraagd vanwege een duidelijke systeemwereld en goede combineerbaarheid met andere verdeeltechniek.

Daartegenover scoort dit BEG-model met een rechtlijnige uitwerking voor klassieke schakeltaken, potentiaalvrije contacten en directe handbediening. De compatibiliteit binnen het KNX-systeem blijft daarbij hoog, omdat fundamentele schakelobjecten en terugmeldingen systeemtypisch worden geïntegreerd.

In ETS is het zinvol om de acht kanalen vanaf het begin netjes te benoemen op functie en ruimte, bijvoorbeeld „Licht gang BG“, „Wandcontactdoos schoonmaak kantoor“ of „Ventilatie techniek“. Dat vereenvoudigt later het onderhoud en vermindert fouten bij groepsadressen. Voor centrale uit-commando’s is een aparte hoofdgroep aan te raden, zodat groepsfuncties duidelijk gescheiden blijven van individuele kanalen.

Praktisch is ook het gebruik van statusobjecten voor visualisatie en diagnose. Zo kan na elk schakelcommando een terugmelding naar drukknop, paneel of server worden gestuurd. Bij kritische verbruikers moeten schakelgedrag na terugkeer van de busspanning en gedefinieerde starttoestanden bewust worden vastgelegd, zodat na een herstart geen ongewenste schakeltoestanden ontstaan.

Een typisch praktijkvoorbeeld: drie kanalen schakelen gang, buitenverlichting en schoonmaakwandcontactdoos, andere kanalen sturen ventilatoren of vrijgaven in nevenruimtes. Met gescheiden groepsadressen voor hand, centraal en status blijft het project netjes opgebouwd. Voor servicegevallen is de handbediening op het apparaat bijzonder nuttig, omdat belastingen direct in de verdeelkast kunnen worden gecontroleerd.

Wie veel verbruikers betrouwbaar, netjes en flexibel in KNX wil integreren, kiest met deze schakelactor voor een professionele basis voor de verdeelkast. Acht potentiaalvrije uitgangen, hoog schakelvermogen en de praktische handbediening maken het apparaat tot een overtuigende keuze voor woningbouw, kantoor en objectbouw.

Zo ontstaat een toekomstbestendige KNX-installatie met duidelijke structuur, hoge bedrijfszekerheid en merkbaar comfort bij inbedrijfstelling en service.
