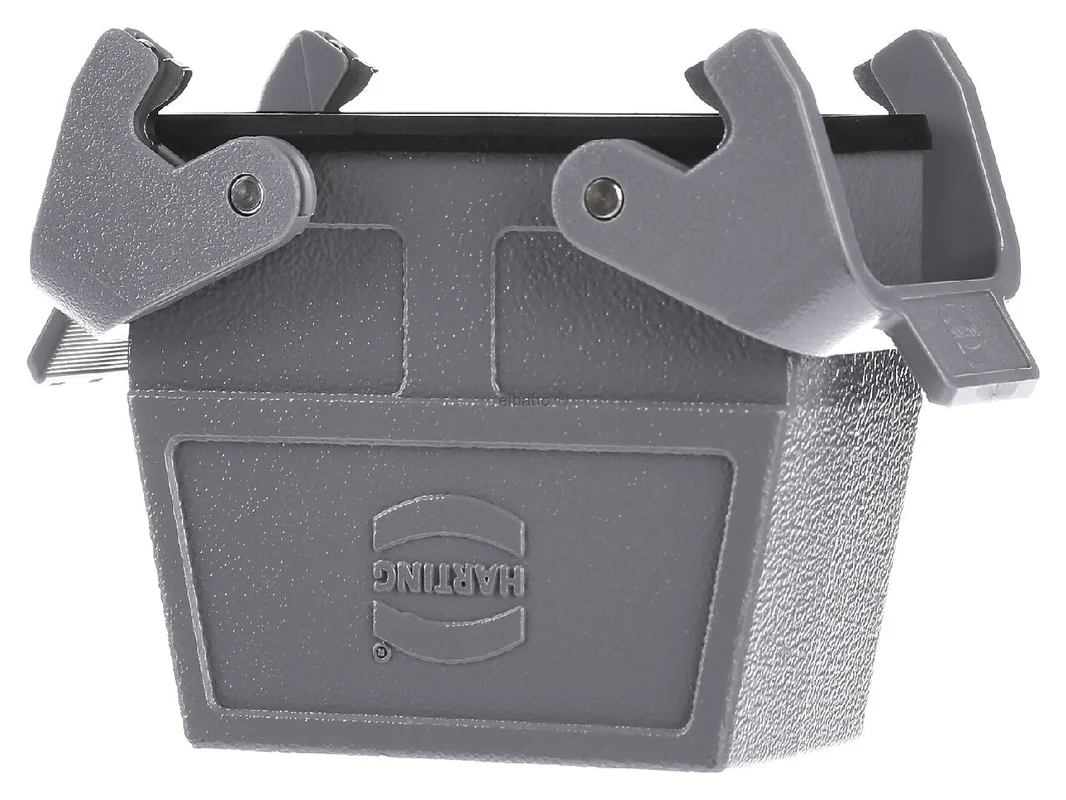

Koppelingshuis Han 16B-kg-QB-M32 – Koppelinghuis voor industrieconnector 19 30 016 0737 – Harting – 5713140126244:

De Harting koppelingbehuizing 19 30 016 0737 is een robuuste oplossing voor industriële rechthoekige connectoren van bouwgrootte 16 B. De hoge bouwvorm, de rechte kabelinvoer en het praktisch Han-Easy Lock systeem ondersteunen een veilige, snelle montage in de machinebouw, in de energieverdeling en in veeleisende industriële installaties.

Harting koppelingbehuizing 16 B voor veilige industriële verbindingen

De behuizing is ontworpen voor kabel-naar-kabel verbindingen en biedt met twee dwarsbeugels een betrouwbare vergrendeling. De aluminium persgietbehuizing met poedercoating in RAL 7037 beschermt de verbinding in ruwe omgevingen. Dankzij de afdichting van NBR en beschermingsgraad IP65 is het model geschikt voor veel standaardtoepassingen met verhoogde eisen aan dichtheid, stabiliteit en bedieningscomfort.

Producthighlights voordelen

• Hoge bouwvorm: Biedt meer ruimte voor het gebruik van passende contactinzetten en een nette kabelgeleiding.
• Bouwgrootte 16 B: Geschikt voor veel industriële toepassingen met Han B connectoren.
• Rechte kabelinvoer: Ideaal voor lineaire kabelgeleiding bij kabel-naar-kabel verbindingen.
• 1x M32 kabeluitgang: Geschikt voor een stabiele en praktijkgerichte kabelinvoer.
• Han-Easy Lock: Ondersteunt een snelle, comfortabele vergrendeling bij service en montage.
• Twee dwarsbeugels: Beveiligen de connector betrouwbaar, ook bij trillingen.
• Aluminium persgietwerk: Biedt hoge mechanische sterkte bij industrieel gebruik.
• Gepoedercoat oppervlak: Extra bescherming tegen omgevingsinvloeden en een goede optische indruk.
• Afdichting van NBR: Beproefde afdichting voor veel standaardomgevingen.
• Vergrendeling van PC en roestvrij staal: Goede combinatie van stabiliteit, corrosiebescherming en laag slijtage.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Harting
Artikelnummer fabrikant	19 30 016 0737
Compact bestelnummer	19300160737
EAN	5713140126244
Catalogus	Behuizingen
ETIM	EC000437
Producttype	Koppelingbehuizing voor rechthoekige connectoren
Serie	Han B
Type	Kabel-naar-kabel behuizing
Bouwvorm	hoog
Bouwgrootte	16 B
Uitvoering	Bovendeel, rechte kabelinvoer
Kabelinvoer	1x M32
Vergrendeling	2 dwarsbeugels, Double Locking Lever
Han-Easy Lock	ja
Beschermingsgraad	IP65
Temperatuurbereik	-40 °C tot +125 °C
Materiaal behuizing	Aluminium persgietwerk
Oppervlak	gepoedercoat
Kleur	RAL 7037 stofgrijs
Materiaal afdichting	NBR
Materiaal vergrendeling	Polycarbonaat en roestvrij staal
Voor gebruik met	Han 16 B inzetten en sokkelbehuizingen
Toepassingsgebied	Standaard behuizing voor industriële connectoren

Voordelen in gebruik, passende Han B alternatieven en praktijkgerichte afbakening

In gebruik overtuigt deze behuizing door hoge stabiliteit, goede dichtheid en een montagevriendelijke vergrendeling. De hoge bouwvorm is zinvol wanneer in de opbouw meer ruimte nodig is dan bij lagere varianten. De rechte uitgang met M32 wordt vooral aanbevolen bij rechtlijnige kabelgeleiding en bij toepassingen waarbij kabels zonder krappe bochten uit de behuizing moeten worden geleid.

• Voordeel bij onderhoud: Han-Easy Lock vereenvoudigt het openen en sluiten bij servicewerkzaamheden.
• Voordeel bij machines: De twee dwarsbeugels zorgen voor een stevige bevestiging, ook bij mechanische belasting.
• Voordeel bij omgevingsinvloeden: De gepoedercoate metalen behuizing is ontworpen voor industriële omgevingen.
• Voordeel bij planning: Bouwgrootte 16 B is in veel installaties een gangbare standaard.

In vergelijking met kleiner Harting behuizingen uit dezelfde serie, bijvoorbeeld in 10 B, biedt de variant 16 B meer ruimte voor passende inzetten en is deze vaak de betere keuze voor hogere polenaantallen of grotere stekkerbeelden. Ten opzichte van lage bouwvormen uit de Han B serie creëert de hoge uitvoering meer vrije ruimte in het bovenste deel van de connector. modellen met zijdelingse kabeluitgang zijn daarentegen beter geschikt wanneer de kabel om ruimte-redenen zijdelings moet worden weggevoerd.

Binnen het Harting programma zijn bovendien varianten met een ander schroefdraad, bijvoorbeeld M25 of M40, verkrijgbaar. Deze verschillen vooral in kabeldiameter, kabelopbouw en inbouwsituatie. Voor krappe inbouwruimtes kan een zijdelingse uitgang voordelig zijn, terwijl deze M32 uitvoering zijn sterke punten toont bij directe, rechte kabelgeleiding.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen, afhankelijk van de systeemopbouw, onder ander zware connectorbehuizingen van ILME, Phoenix Contact of Weidmüller in aanmerking. Deze kunnen verschillen op het gebied van vergrendeling, materiaaldetails, accessoires en seriecompatibiliteit. Bij vervanging of nieuwe planning moet daarom altijd worden gecontroleerd of inzet, bouwgrootte, afdichtingsconcept en type vergrendeling harmonieus samengaan met het bestaande connectorsysteem.

Toepassingsgebieden en technische meerwaarde compact toegelicht

De koppelingbehuizing is ontworpen voor industriële rechthoekige connectoren in standaardtoepassingen. Het betreft een hoge bouwvorm met rechte kabelinvoer 1x M32 voor kabel-naar-kabel verbindingen. De behuizing is gemaakt van aluminium persgietwerk en is gepoedercoat in RAL 7037, stofgrijs. De afdichting van NBR ondersteunt beschermingsgraad IP65. De vergrendeling gebeurt via twee dwarsbeugels van polycarbonaat en roestvrij staal. Daardoor ontstaat een robuuste, montagevriendelijke oplossing voor de machinebouw, de automatisering en voor veel toepassingen in de energie- en verbindingstechniek.
