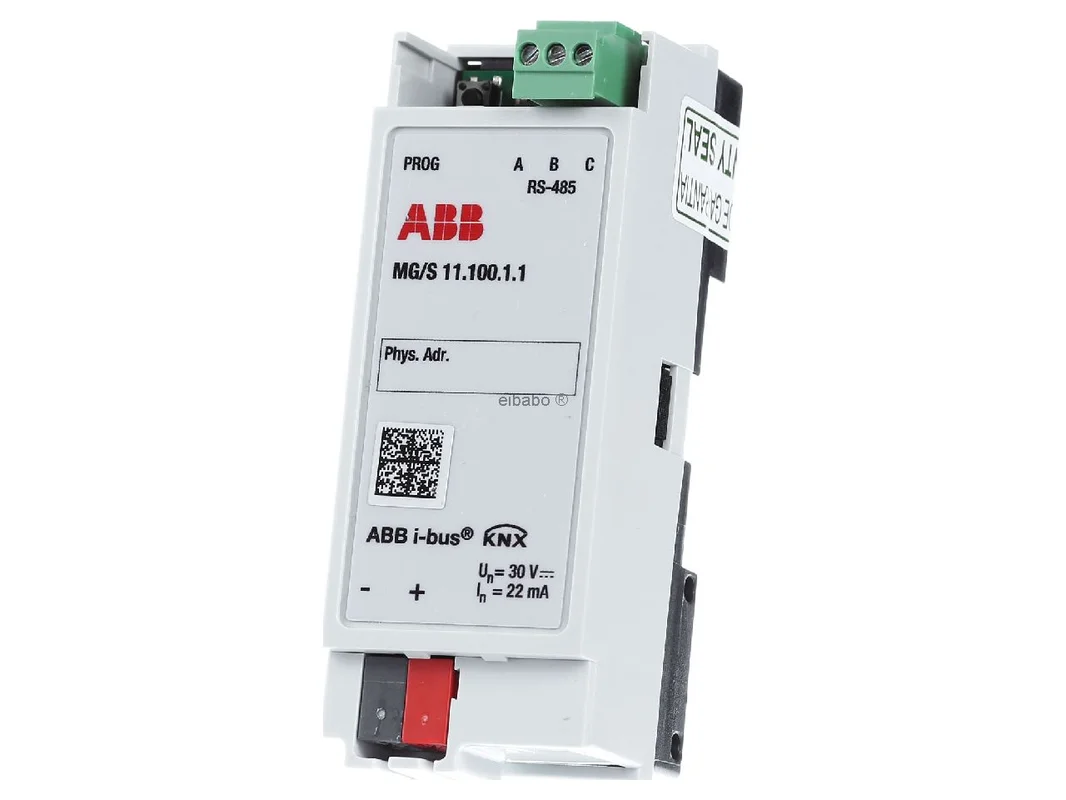

Modbus RTU-KNX TP Gateway 100 punten, REG – KNX-interface voor bussysteem MG/S11.100.1.1 – Busch Jaeger – 2CDG120089R0011 – 4013614571084:

De Busch-Jaeger Modbus RTU-KNX TP Gateway MG/S11.100.1.1 is een krachtige interface voor de betrouwbare integratie van Modbus-RTU-apparaten in KNX-installaties op veldniveau. De gateway verbindt beide systemen efficiënt, ondersteunt standaard KNX-datapunten en maakt de aansluiting van maximaal 100 Modbus-signalen mogelijk. Zo kunnen meetwaarden, statussen en stuurcommando’s netjes in de gebouwautomatisering worden geïntegreerd.

Busch-Jaeger Gateway voor de slimme koppeling van Modbus RTU en KNX

De inbedrijfstelling gebeurt met ETS en dus op de vertrouwde manier voor professionele KNX-projecten. Voor een nog snellere parametrering is optioneel een gratis ETS-app beschikbaar. Deze ondersteunt de export en import van de Modbus-KNX-mapping via sjabloon en vereenvoudigt daarmee de planning, de uitrol en latere aanpassingen. Bijzonder praktisch: een hulpspanning is niet vereist, wat de installatie overzichtelijk en efficiënt houdt.

Producthighlights voordelen

• Naadloze systeemkoppeling: Verbindt Modbus-RTU-serverapparaten direct met KNX TP.
• Tot 100 signalen: Geschikt voor uitgebreide datapunten in woningbouw en utiliteitsbouw.
• Standaard DPT: Ondersteunt gangbare KNX-datapunten voor hoge compatibiliteit.
• ETS inbedrijfstelling: Integratie in bestaande KNX-projecten met vertrouwde software.
• DCA-ondersteuning: Optionele import en export van mappings via sjabloon.
• Geen hulpspanning: Minder inspanning bij planning en bekabeling.
• Praktische REG-bouwvorm: Ideaal voor montage op de DIN-rail in de verdeler.
• Schone data-integratie: Geschikt voor energie, klimaat, meters, sensoren en technische ruimtes.

Intelligente integratie van Modbus-apparaten in KNX-projecten

• Energieregistratie: Modbus-meters kunnen waarden voor visualisatie, loadmanagement en analyse aan KNX leveren.
• HVAC-aansluiting: Regelaars, sensoren en veldapparaten uit de klimaattechniek kunnen in KNX-processen worden geïntegreerd.
• Technische centrales: Ideaal voor de overdracht van status, alarmen en setpoints uit subsystemen.
• Modernisering: Bestaande Modbus-techniek kan in nieuwe KNX-concepten worden geïntegreerd.
• Centrale bediening: Data en commando’s zijn in KNX-ruimtes, panelen en logica uniform beschikbaar.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Busch-Jaeger Modbus RTU-KNX TP Gateway MG/S11.100.1.1
Artikelnummer	2CDG120089R0011
EAN	4013614571084
Catalogus	Interface-media-gateway
Productreeks	KNX
Apparaattype	Modbus RTU-KNX TP Gateway
Bussysteem	KNX TP en Modbus RTU
Functie	Integratie van Modbus-RTU-serverapparaten in KNX-installaties
Datapunten	Standaard KNX-datapunten DPT
Maximale Modbus-signalen	tot 100
Inbedrijfstelling	met ETS
Configuratiehulp	optionele ETS-app DCA voor export en import van sjablonen
Sjablonen	Modbus-sjablonen beschikbaar in database om te downloaden
Hulpspanning	niet vereist
Montagewijze	REG, DIN-rail
Breedte	2 module-eenheden
LED-indicatie	ja
Beschermingsgraad	IP20

Efficiënte veldintegratie voor meetwaarden, statussen en stuurgegevens

De Busch-Jaeger Modbus RTU-KNX TP Gateway MG/S11.100.1.1 is overal geschikt waar Modbus-veldapparaten veilig en gestructureerd in een KNX-omgeving moeten worden geïntegreerd. Typische toepassingen zijn energiemeters, klimaatregelaars, sensoren, I/O-modules of technische neveninstallaties. Het apparaat creëert een duidelijke databrug tussen seriële veldtechniek en moderne KNX-automatisering.

Een groot voordeel ligt in de gestructureerde toewijzing van Modbus-registers aan KNX-groepsobjecten. Daardoor kunnen waarden uit externe systemen in visualisaties, logica en bedieningsconcepten worden overgenomen. Planners en integratoren profiteren tegelijkertijd van de ETS-nabije parametrering en de sjabloonfunctie voor terugkerende projecten.

• Schone koppeling van Modbus RTU en KNX TP op veldniveau.
• Tot 100 Modbus-signalen voor flexibele projectgroottes.
• Direct werken met standaard DPT voor goede KNX-integratie.
• Geen extra hulpspanning nodig, dus minder inspanning.
• Import en export van sjablonen bespaart tijd bij serieprojecten.
• Geschikt voor energie, HVAC, meettechniek en statusgegevens.
• REG-bouwvorm voor een nette integratie in de schakelkast.

Binnen de KNX-interfaces van Busch-Jaeger is deze gateway duidelijk ontworpen voor de koppeling van Modbus RTU met KNX TP. Vergeleken met pure IP-, DALI- of audio-interfaces ligt de focus hier niet op mediabediening of netwerktoegang, maar op de gestructureerde overname van seriële procesgegevens uit veldapparaten.

Ten opzichte van eenvoudigere interfaces zonder mappingcomfort biedt het apparaat met de optionele DCA-app een duidelijk praktisch voordeel. Juist bij terugkerende apparaattypen of gestandaardiseerde installaties bespaart het gebruik van sjablonen tijd en verlaagt het het risico op fouten bij de parametrering.

Terwijl KNX IP-routers of IP-interfaces vooral dienen voor programmering, lijnkoppeling of KNXnet/IP-toegang, verzorgt deze gateway de protocolvertaling tussen Modbus RTU en KNX. DALI-gateways van dezelfde fabrikant zijn daarentegen bedoeld voor lichttechniek met EVG en armaturen. Dit apparaat is de juiste keuze wanneer registers, meetwaarden en status uit Modbus-apparaten centraal staan.

Voor projecten met klassieke ruimteautomatisering en externe disciplines is de gateway bijzonder zinvol. Waar alleen KNX-interne deelnemers worden gekoppeld, is een dergelijke interface meestal niet nodig. Bij meters, warmtehoeveelheden, ventilatieregelaars of machinecomponenten biedt deze echter een duidelijke meerwaarde.

Vergelijkbare oplossingen worden onder andere aangeboden door ABB, Weinzierl en Intesis. ABB voert een technisch zeer vergelijkbaar apparaat binnen de KNX-omgeving, omdat Busch-Jaeger en ABB in dit segment nauw verwant zijn. Het verschil zit vaak eerder in merkvoering, assortimentslogica en projectomgeving dan in de basisfunctie.

Weinzierl biedt eveneens KNX Modbus-gateways aan, die afhankelijk van de uitvoering andere accenten kunnen leggen bij parametrering, objectstructuur of diagnose. Intesis is sterk als het gaat om de koppeling van disciplines en HVAC-protocollen. Bij de keuze zijn vooral het aantal datapunten, mappingcomfort, ETS-integratie en de concrete compatibiliteit met de gebruikte Modbus-server van belang.

In ETS is het aan te bevelen de groepsadressen per functie in te delen, bijvoorbeeld in meetwaarden, setpoints, status en alarm. Voor een energiemeter kunnen bijvoorbeeld groepen voor vermogen, spanning, stroom en totaalverbruik worden aangemaakt. Zo blijft het project ook bij veel registers goed leesbaar.

Bij HVAC-toepassingen is een duidelijke benaming van de Modbus-registers zeer belangrijk. Een zinvolle opbouw is bijvoorbeeld: toevoerluchttemperatuur actuele waarde, toevoerlucht setpoint, bedrijfsmodus en verzamelstoring. Als vergelijkbare apparaten meerdere keren worden gebruikt, kunnen mapping-sjablonen efficiënt worden hergebruikt. Dat bespaart tijd en zorgt voor consistente projecten.

In de praktijk moet bovendien worden gelet op datatype, schaalverdeling en voor-/teken. Een 16-bits register voor temperatuur kan afhankelijk van de fabrikant als gehele waarde werken of met factor. Pas wanneer Modbus-formaat en KNX DPT correct op elkaar aansluiten, ontstaan nette waarden in visualisatie en logica.

Met deze gateway breidt u uw KNX-installatie uit met een betrouwbare verbinding naar de Modbus-wereld. Het resultaat is een schone database voor energie, klimaat en technische installaties. Wie veldapparaten professioneel wil integreren, projecten sneller wil realiseren en latere uitbreidingen eenvoudiger wil plannen, kiest hier voor een sterke en toekomstbestendige oplossing van Busch-Jaeger.
