Description
Montagelaagklem N/L/PE 4/6qmm grijs – Installatie-aansluitblok 6,2mm 36A 2005-7646 – WAGO – 4055143042260:

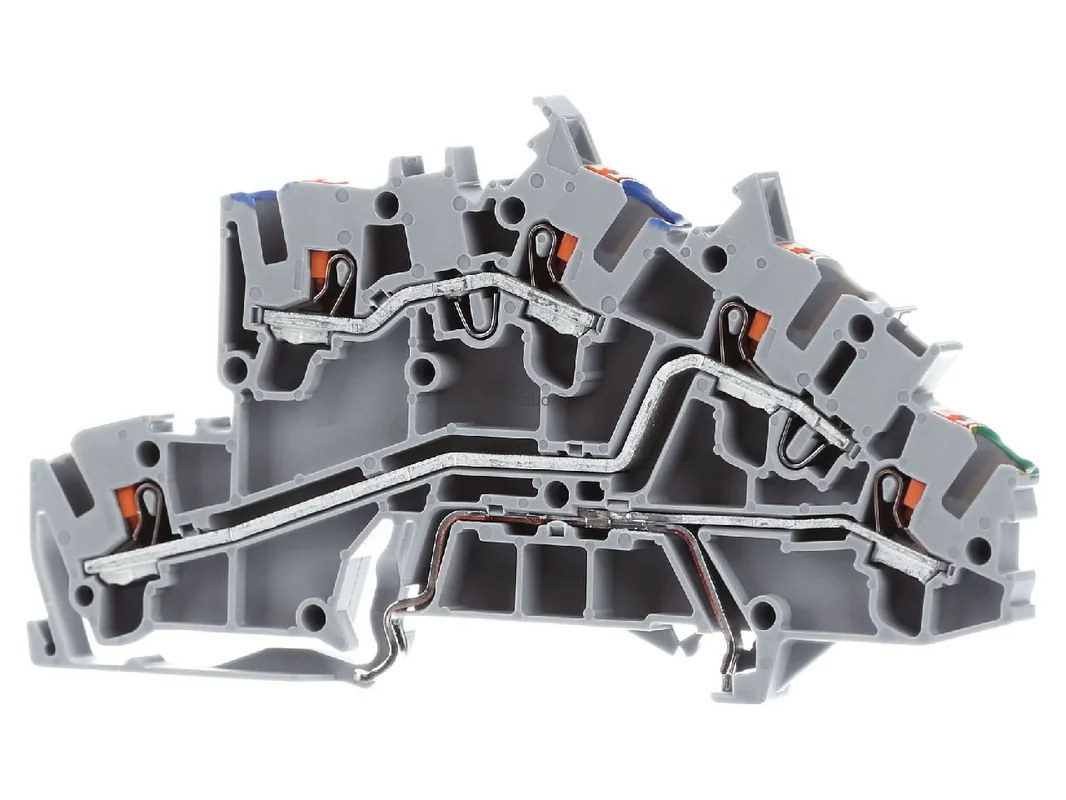

De WAGO installatieniveauklem N/L/PE met bedieningsopening N/L/PE 4/6qmm grijs 2005-7646 is ontworpen voor een overzichtelijke, veilige en tijdbesparende bedrading in de verdeler. Als niveauklem uit de serie 2005 combineert zij de potentialen N, L en PE in een compacte bouwvorm en ondersteunt zij een nette kabelgeleiding op de montagerail. De beproefde Push-in CAGE CLAMP® techniek zorgt voor hoog contactcomfort en vergemakkelijkt de installatie in de professionele elektrotechnische sector.
Installatieniveauklem voor nette N/L/PE bedrading in de verdeler
Deze klem is geschikt voor toepassingen waarbij nulleider, faseleider en beschermingsleider overzichtelijk in één eenheid moeten worden geleid. De bedieningsopening vereenvoudigt de hantering bij de bedrading en bij servicewerkzaamheden. Dankzij de Push-in aansluiting kunnen massieve geleiders evenals fijnaderige geleiders met adereindhuls direct en met weinig gereedschap worden aangesloten. Dat bespaart tijd, verhoogt de proceszekerheid en ondersteunt een constant hoge aansluitkwaliteit.
Producthighlights voordelen
- 3 potentialen in één klem: N, L en PE worden ruimtebesparend en logisch geordend.
- Push-in CAGE CLAMP®: Snelle geleideraansluiting met stevige bevestiging en hoge contactbetrouwbaarheid.
- Met bedieningsopening: Vergemakkelijkt het losmaken en geleiden van geleiders in de dagelijkse montagepraktijk.
- Geschikt voor veel geleidertypen: Ondersteunt massieve en fijnaderige geleiders afhankelijk van uitvoering en doorsnede.
- Nette schakelkaststructuur: Ideaal voor geordende bedrading in installatieverdelers.
- Compacte niveaubouwvorm: Meer functie op weinig breedte voor efficiënt ruimtegebruik.
- DIN-railmontage: Geschikt voor montage op montagerail TH35.
- Professionele seriekwaliteit: Ontwikkeld voor veeleisende elektrotechnische installaties in gebouwen.
Technische gegevens in één oogopslag
| Kenmerk | Specificatie |
|---|---|
| Fabrikant | WAGO |
| Artikelnaam | WAGO installatieniveauklem N/L/PE met bedieningsopening N/L/PE 4/6qmm grijs 2005-7646 |
| Artikelnummer fabrikant | 2005-7646 |
| EAN | 4055143042260 |
| Catalogus | Installatie-niveauklem |
| Serie | WAGO TOPJOB® S serie 2005 |
| Producttype | Installatieniveauklem |
| Potentialen | N/L/PE |
| Aantal potentialen | 3 |
| Aantal klemposities | 5 |
| Nominale doorsnede | 4,00 mm² |
| Geleiderdoorsnede | 0,5 tot 6 mm² |
| Massieve geleiders Push-in | 1,5 tot 6 mm² |
| Fijnaderig met adereindhuls | 0,75 tot 6 mm² |
| Striplengte | 11 tot 13 mm |
| Aansluittechniek | Push-in CAGE CLAMP® |
| Bedieningsopening | ja |
| Nominale spanning | 250 V |
| Nominale stroom | 32 A |
| Nominale stootspanning | 4 kV |
| Overspanningscategorie | III |
| Vervuilingsgraad | 3 |
| Montagetype | Montagerail TH35 |
| Breedte | 6,2 mm |
| Hoogte | 41,7 mm |
| Lengte | 124 mm |
| Kleur | grijs |
| Isolatiemateriaal | Polyamide |
Praktische voordelen, systeemvergelijking en passende alternatieven
De WAGO installatieniveauklem N/L/PE met bedieningsopening N/L/PE 4/6qmm grijs 2005-7646 toont haar sterke punten vooral in compacte verdelers, woningbouwinstallaties en commerciële installaties. De niveaustructuur zorgt voor overzicht wanneer meerdere potentialen dicht naast elkaar en toch duidelijk gescheiden moeten worden geleid. Dat is een voordeel ten opzichte van eenvoudige doorvoerklemmen, waarbij meerdere functies vaak alleen met meer inbouwruimte of extra toebehoren kunnen worden gerealiseerd.
- Sneller werken: Direct insteken vermindert de montage-inspanning bij geschikte geleiders aanzienlijk.
- Beter overzicht: N, L en PE zijn functioneel gebundeld en netjes toegewezen.
- Servicevriendelijk: De bedieningsopening helpt bij wijzigingen, controles en demontage.
- Hoge flexibiliteit: Geschikt voor verschillende geleidertypen in de typische installatieomgeving.
- Efficiënt ruimtegebruik: Vooral zinvol bij dicht bezette rijen op de DIN-rail.
In vergelijking met andere klemmen uit de WAGO TOPJOB® S familie is deze uitvoering speciaal ontworpen voor de gezamenlijke geleiding van N, L en PE in een installatietoepassing. Klassieke doorvoerklemmen van hetzelfde merk zijn vaak de juiste keuze wanneer slechts één enkel potentiaal moet worden geleid of wanneer bijzonder eenvoudige rij-indelingen gewenst zijn. Meeretageklemmen bieden daarentegen meer functiedichtheid, maar vereisen een gerichte planning van de bedrading. Beschermingsleiderklemmen van dezelfde fabrikant zijn zinvol wanneer PE gescheiden van N en L moet worden opgebouwd, bijvoorbeeld in duidelijk gesegmenteerde kastconcepten.
Bij vergelijkbare producten van andere merken zijn vergelijkbare oplossingen te vinden, bijvoorbeeld van Phoenix Contact, Weidmüller en ABB. Verschillen zitten vaak in de veertechniek, het toebehorensysteem, de markering en de voorkeurs-systeemomgeving. Voor bestaande installaties is het belangrijk dat toebehoren, bruggen en codering meestal fabrikantspecifiek zijn. Een directe gemengde montage kan mechanisch mogelijk zijn, maar is binnen de systeemopbouw niet altijd ideaal. Wie al op WAGO TOPJOB® S vertrouwt, profiteert meestal van een bijzonder harmonieuze integratie in het bestaande rijgklemconcept.
Aansluitcomfort en toepassingsvoordeel voor moderne installaties
De installatieniveauklem van de serie 2005 is ontwikkeld voor een eenvoudige en veilige bedrading. Voor de geleideraansluiting is een striplengte van 11 tot 13 mm nodig. De Push-in CAGE CLAMP® techniek maakt de betrouwbare aansluiting van alle gangbare geleidertypen binnen het voorziene doorsnedebereik mogelijk. Geleiders met voldoende buigstijfheid evenals fijnaderige geleiders met adereindhuls kunnen direct worden ingestoken. Daardoor wordt de installatie niet alleen sneller, maar ook comfortabeler en reproduceerbaar netjes uitgevoerd. Met haar nominale doorsnede van 4 mm² en het geleiderbereik van 0,5 tot 6 mm² is deze grijze N/L/PE klem zeer geschikt voor gestructureerde bedradingswerkzaamheden in moderne verdelers.
