Description

Motorrelais 4S 230V AC – Magneetschakelaar 8,4A 230V AC 0VDC 3TG1010-0AL2 – Siemens – 4011209045040:

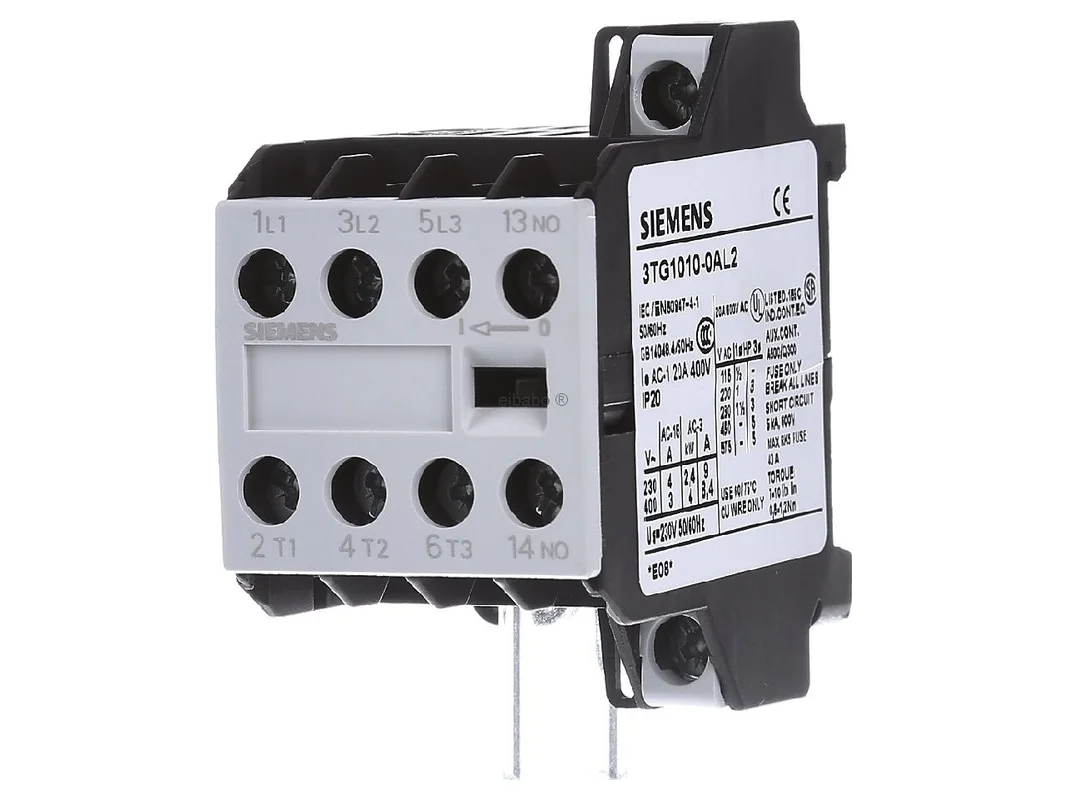

De Siemens motorcontactor 3TG1010-0AL2 is een compact opgebouwde 4-polige vermogenscontactor voor AC-schakeltoepassingen in het stuur- en lastcircuit. Met 4 maakcontacten, AC 230 V bediening en schroefaansluiting is hij geschikt voor nauwkeurige schakeltaken in industrie, gebouwtechniek en installatie. De serie SIRIUS 3TG10 staat voor geringe bouwbreedte, rustige werking en flexibele montage in veel inbouwposities.

Siemens motorcontactor 3TG1010-0AL2 voor veilige AC-schakeltaken

Deze mini-contactor is ontworpen voor toepassingen waarbij een betrouwbare schakeling van motoren, stuursignalen of andere elektrische verbruikers vereist is. De 4 hoofdcontacten als maakcontacten bieden een duidelijke contactstructuur voor lastcircuits met AC 230 V aansturing. Dankzij de schroefaansluiting is een solide bedrading mogelijk, wat de integratie in schakelkasten, verdeelkasten en installaties vereenvoudigt. De compacte bouwvorm ondersteunt bovendien de inbouw bij beperkte ruimte.

Producthighlights voordelen

• 4-polige uitvoering: Vier maakcontacten voor veelzijdige schakeltaken in het AC-bereik.
• AC 230 V bediening: Geschikt voor veel gangbare stuurcircuits in installatie en gebouw.
• Schroefaansluiting: Robuuste en onderhoudsvriendelijke verbinding van de geleiders.
• Compacte bouwbreedte: Goed geschikt voor krappe inbouwruimtes in de schakelkast.
• Vermogen volgens AC-3: Ontworpen voor veeleisende schakeltaken met motorbelastingen.
• Rustige werking: De constructie van de 3TG10-serie ondersteunt trillingsarm schakelen.
• Flexibele montage: Geschikt voor standaard montagerail en deels ook voor opbouw.
• SIRIUS systeembouwkast: Goede integratie in de Siemens-omgeving voor schakeltechniek.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Siemens motorcontactor 4-polig 4 maakcontacten AC 230V schroefaansluiting 3TG1010-0AL2 3TG10100AL2
Artikelnummer fabrikant	3TG1010-0AL2
EAN	4011209045040
Catalogus	Vermogenscontactor AC-schakelend
Producttype	motorcontactor / mini-contactor
Serie	SIRIUS 3TG10
Aantal polen	4
Hoofdcontacten	4 maakcontacten
Hulpcontacten	geen afzonderlijke hulpcontacten opgegeven
Nominale bedrijfsstroom AC-3 bij 400 V	8,4 A
Nominaal bedrijfsvermogen AC-3 bij 400 V	4 kW
Stuurspanning	AC 230 V
Frequentie	45 tot 450 Hz
Aansluittype	Schroefaansluiting
Montage	voor standaard montagerail, afhankelijk van de opbouw ook in de schakelkast
Inbouwpositie	willekeurig
Bedrijfswijze	wisselstroombediening

Sterke schakelprestaties, compacte bouwvorm en duidelijke voordelen in systeemtoepassing

De Siemens motorcontactor 3TG1010-0AL2 overtuigt vooral daar waar compacte afmetingen, veilige contactgeving en eenvoudige bedrading belangrijk zijn. In vergelijking met 3-polige varianten van dezelfde 3TG10-serie biedt de 4-polige uitvoering meer speelruimte bij het schakelen van extra lastpaden. Dat is voordelig wanneer meerdere geleiders tegelijk geschakeld moeten worden of wanneer een 4-polige contactoplossing constructief vereist is.

Ten opzichte van andere Siemens-series zoals 3RT vermogenscontactoren is de 3TG10-serie ontworpen voor compacte schakeltaken met geringe bouwbreedte. 3RT-apparaten zijn vaak bedoeld voor hogere motorvermogens, meer toebehoren en een bredere uitbreiding in het hoofdstroomcircuit. De 3TG10-serie is daarentegen bijzonder geschikt wanneer er weinig ruimte beschikbaar is en een slanke, directe oplossing voor stuur- of kleinere lastcircuits wordt gezocht. In vergelijking met 3RH hulpcontactoren ligt de focus hier sterker op AC-schakelende belastingen, terwijl 3RH-modellen typisch geoptimaliseerd zijn voor stuurstroomcircuits met veel hulpcontacten.

• Voordeel in de schakelkast: De geringe bouwbreedte bespaart ruimte bij dichte bezetting.
• Voordeel in de bedrading: Schroefklemmen ondersteunen een vaste en goed controleerbare verbinding.
• Voordeel in bedrijf: Trillingsarme werking verbetert het gebruik in gevoelige omgevingen.
• Voordeel bij montage: De mogelijke inbouwpositie vergemakkelijkt de planning in bestaande installaties.
• Voordeel bij AC-belastingen: Ontworpen voor typische schakeltaken met motoren en vergelijkbare verbruikers.

Als vergelijkbare producten van andere gerenommeerde fabrikanten komen afhankelijk van de toepassing bijvoorbeeld Schneider Electric TeSys D, Eaton DILM of ABB AF-contactors in aanmerking. Schneider Electric TeSys D is meestal sterker gericht op klassieke contactortechniek voor breed industrieel gebruik en biedt vaak een groot assortiment toebehoren. Eaton DILM is in veel installaties verbreid voor robuuste motorstarter-oplossingen en is bijzonder geschikt bij afgestemde startercombinaties. ABB AF-contactors scoren vaak met een breed spoelbereik, wat interessant kan zijn bij schommelende stuurspanningen. Voor directe uitwisselbaarheid moeten echter altijd het aantal contacten, de spoelspanning, de bouwgrootte en de inbouwsituatie nauwkeurig worden gecontroleerd.

Toepassingsgebieden en praktische aanwijzingen voor de 3TG10-serie

De SIRIUS 3TG10 mini-contactoren zijn ontwikkeld voor het schakelen van stuursignalen en AC-belastingen in compacte installaties. Typische toepassingen zijn te vinden in huishoudelijke apparaten, hijswerktuigen, installatieoplossingen en in algemene stuurstroomcircuits. De serie is verkrijgbaar voor verschillende bedrijfsstromen en met verschillende contactconfiguraties, waaronder uitvoeringen met meerdere maakcontacten of met gecombineerd verbreekcontact. Zo kan de passende variant gericht op de betreffende taak worden afgestemd.

Bijzonder praktijkgericht is de combinatie van geringe bouwbreedte, bromvrije werking en flexibele inbouwpositie. Daardoor is de serie zowel geschikt voor moderne schakelkasten met hoge pakkingsdichtheid als voor retrofit in bestaande installaties. Afhankelijk van de variant zijn er AC- of DC-bediende uitvoeringen evenals schroef- of vlakstekaansluitingen beschikbaar. Dat vereenvoudigt de aanpassing aan bestaande bedradings- en stuurconcepten, zonder af te zien van de systeemlogica van het SIRIUS-modulaire systeem.

• Huishoudelijke apparaten: Voor compacte schakelfuncties met betrouwbare contactgeving.
• Hijswerktuigen: Geschikt voor duidelijk gedefinieerde schakeltaken in het stuurcircuit.
• Installatiegebied: Goede keuze bij weinig ruimte en vaste bedrading.
• Stuurstroomcircuits: Geschikt voor schakelsignalen en AC-gebaseerde lastpaden.
• Retrofit: Voordelig bij krappe inbouwverhoudingen en duidelijke contactconfiguraties.

Deze Siemens contactor is een doordachte keuze voor iedereen die een compacte 4-polige AC-oplossing zoekt met professionele aansluitwijze, solide schakelprestaties en goede systeemcompatibiliteit binnen de SIRIUS-familie.
