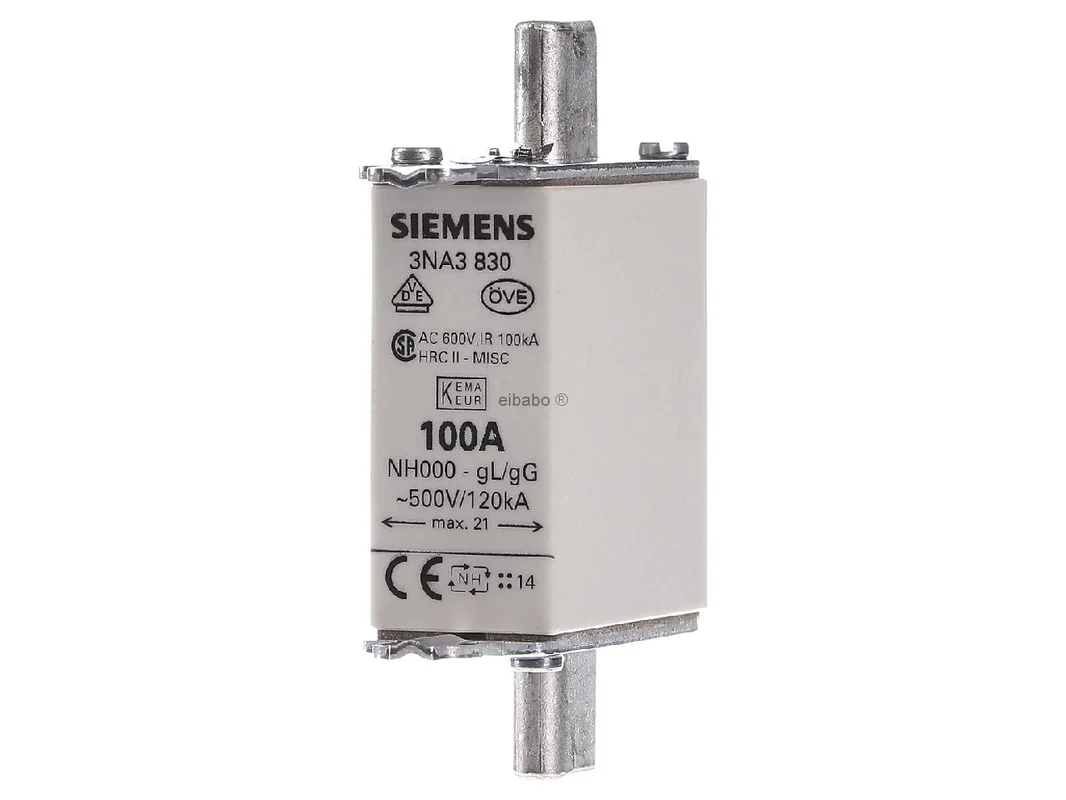

NH zekering G000 100A 500AC – Lage spanning HRC-zekering NH000 100A 3NA3830 – Siemens – 4001869057224:

De Siemens NH-smeltzekering inzetmaat 000 100A 500V AC gG 3NA3830 is ontworpen voor de selectieve kabel- en installatiebeveiliging in laagspanningsinstallaties. Als betrouwbare SENTRON smeltzekering onderbreekt hij stroomkringen bij overbelasting en kortsluiting veilig en ondersteunt zo de bescherming van personen, apparaten en installaties. De uitvoering met frontindicator vergemakkelijkt de snelle visuele controle tijdens gebruik.

Siemens NH-smeltzekering 3NA3830 voor veilige installatiebeveiliging

De bouwgrootte 000 is geschikt voor compacte verdeelinrichtingen en industriële toepassingen waarin een betrouwbare uitschakeling vereist is. Met 100 A nominale stroom, gebruiksklasse gG en 500 V AC en 250 V DC nominale spanning dekt het model een breed spectrum van klassieke beveiligingstaken af. Spanningsvoerende greeplippen en de robuuste NH-bouwvorm ondersteunen het vakkundige gebruik in passende NH-systemen.

Producthighlights voordelen

• Betrouwbare bescherming: Veilige uitschakeling bij overbelasting en kortsluiting.
• Selectieve inzet: Geschikt voor afgestemde kabel- en installatiebeveiliging.
• Gebruiksklasse gG: Volledige bereikbeveiliging voor algemene toepassingen.
• Frontindicator: Vergemakkelijkt de snelle herkenning van een geactiveerde inzet.
• Compacte bouwgrootte 000: Geschikt voor ruimtebesparende NH-toepassingen.
• SENTRON-kwaliteit: Voor professionele energieverdeling en industriële omgevingen.
• Hoge schakelcapaciteit: Ontwikkeld voor veeleisende kortsluitomstandigheden.
• Corrosiearme contacten: Verzilverde contactmessen ondersteunen een duurzame bedrijfszekerheid.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Siemens NH-smeltzekering inzetmaat 000 100A 500V AC gG 3NA3830
Artikelnummer fabrikant	3NA3830
EAN	4001869057224
Catalogus	NH-smeltzekering
Serie	SENTRON 3NA3
Producttype	NH-smeltzekering
Bouwgrootte	NH000
Nominale stroom	100 A
Gebruiksklasse	gG
Nominale spanning AC	500 V
Nominale spanning DC	250 V
Indicator	frontindicator
Greeplippen	spanningsvoerend
Normen	IEC EN 60269, VDE 0636
Schakelvermogen AC	120 kA
Schakelvermogen DC	25 kA
Vermogensverlies	6,95 W
Behuizingsbreedte	21 mm
Totale lengte	77,8 mm
Lichaamslengte	49,7 mm
Montagepositie	willekeurig, bij voorkeur verticaal

Voordelen in gebruik, systeemvergelijking en passende alternatieven

In de praktijk overtuigt de smeltzekering door snelle uitschakeling, duidelijke statusweergave en een compacte bouwvorm voor krappe inbouwruimtes. De gebruiksklasse gG maakt hem tot een goede keuze voor algemene kabelbeveiliging in verdeelinrichtingen, schakelinstallaties en industriële stroomkringen. De frontindicator bespaart tijd bij onderhoud en foutopsporing, omdat een geactiveerde inzet snel kan worden herkend.

• Voor verdeelinrichtingen en installatiebouw: Goed geschikt voor klassieke NH-belastingskringen in utiliteit en industrie.
• Voor selectieve beveiligingsconcepten: Zinvol waar beveiligingsorganen afgestemd moeten samenwerken.
• Voor onderhoud met visuele controle: De frontindicator vereenvoudigt de service.
• Voor compacte inbouwsituaties: Bouwgrootte 000 bespaart ruimte in het systeem.

Binnen het Siemens-portfolio zijn NH-smeltzekeringen van dezelfde serie ook beschikbaar in andere bouwgroottes en stroomsterktes. Lagere nominale stromen binnen de reeks zijn meer geschikt voor minder zwaar belaste uitgangen, terwijl hogere waarden bedoeld zijn voor krachtigere verbruikers of hoofdvertakkingen. Eveneens zijn er, afhankelijk van de bouwgrootte, varianten met communicatie- en meetfunctie, die vooral in moderne, bewaakte installaties voordelen bieden. Ten opzichte van zulke slimme uitvoeringen is dit model gericht op de klassieke, robuuste beveiliging zonder extra communicatie.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld NH-smeltzekeringen van Eaton, ABB of Mersen in bouwgrootte 000 met 100 A en gG-karakteristiek. Belangrijke verschillen zitten vaak in detailkenmerken zoals indicatoruitvoering, contactvormgeving, spanningsbereik of serieconcept. Voor de toepassing is vooral belangrijk dat bouwgrootte, nominale stroom, karakteristiek, spanningswaarde en de eisen van het gebruikte NH-systeem exact op elkaar zijn afgestemd.

Toepassingsgebieden en belangrijke systeemaanwijzingen

De smeltzekering is geschikt voor veel taken op het gebied van energieverdeling en komt vooral tot zijn recht waar een hoge bedrijfszekerheid en duidelijke beveiligingsfuncties vereist zijn.

• Laagspanningsverdelingen: Beveiliging van uitgangen, stroomrails en installatieonderdelen.
• Industriële installaties: Beveiliging van machines, onderverdelingen en energiepaden.
• Gebouwtechniek: Inzetbaar in utilitaire en technische verdeelinrichtingen.
• Installatiemodernisering: Geschikt voor vervanging in bestaande NH-systemen bij identieke kenwaarden.
• Service en onderhoud: Voordelig bij onderhoudswerkzaamheden door goed zichtbare indicator.

Belangrijk is de vakkundige selectie op basis van bouwgrootte, nominale stroom, karakteristiek en spanningssoort, zodat de beveiliging in het betreffende systeem veilig en normconform werkt.

SENTRON NH-techniek met meerwaarde voor beveiliging, selectie en installatiepraktijk

De SENTRON 3NA3-serie staat voor betrouwbare NH-smeltzekeringen voor de selectieve beveiliging van kabels en installaties. Het NH-smeltzekeringssysteem is ontworpen voor effectieve persoons-, apparaat- en installatiebeveiliging en schakelt bij overbelasting of kortsluiting veilig uit. Een voordeel van de serie is de brede systeemdekking: NH-inzetten zijn verkrijgbaar in vele stroomsterktes van 2 A tot 1250 A en in de bouwgroottes 000, 00, 0, 1, 2, 3, 4 en 4a. Daardoor kan voor zeer uiteenlopende belastingsgevallen een passende beveiligingsoplossing binnen één uniform systeem worden gekozen.

Voor planners en exploitanten betekent dit een hoge flexibiliteit bij nieuwe opbouw, uitbreiding en standaardisering van verdeelinrichtingen. In geselecteerde uitvoeringen van bouwgrootte 2 zijn bovendien varianten met meet- en communicatiefunctie beschikbaar. Deze zijn vooral geschikt voor moderne installaties waarin naast beveiliging ook transparantie over belastingsstatussen en bedrijfsgegevens vereist is. Het hier beschreven model richt zich bewust op de klassieke kerntaak: robuuste, veilige en duidelijk herkenbare beveiliging in het NH-systeem.
