Description

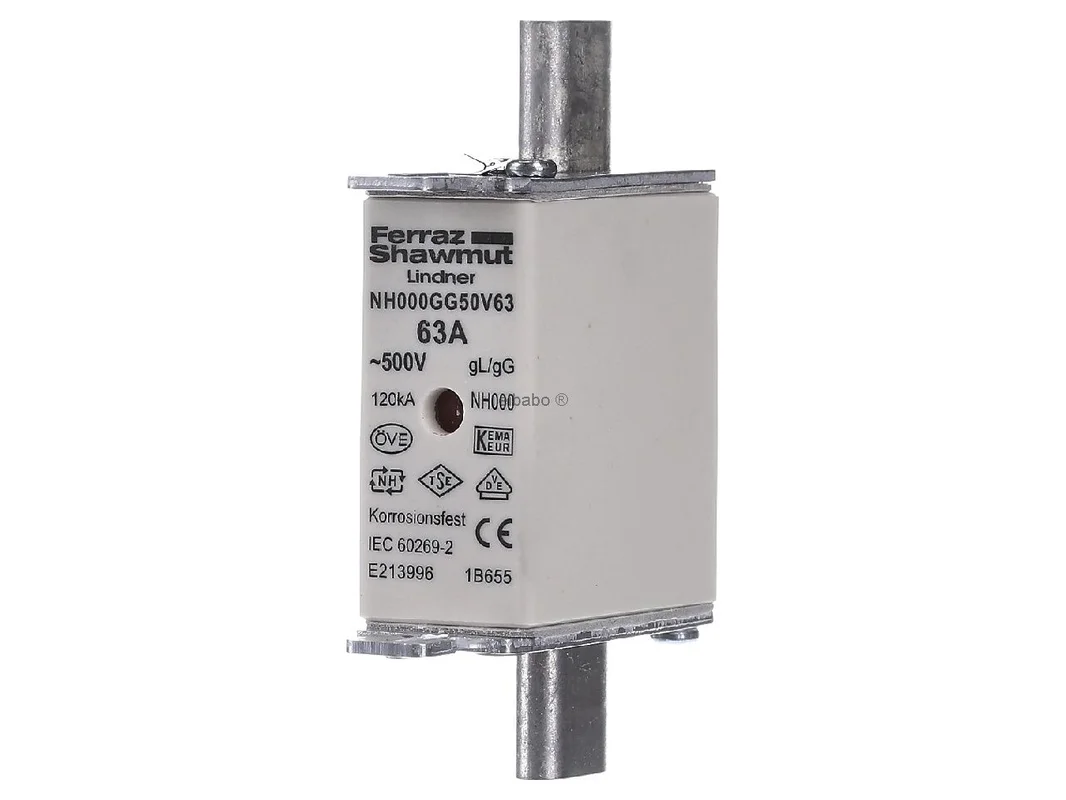

NH-ZERO zekering link 63A, maat 000, AC500V – Lage spanning HRC-zekering NH0 63A NH000GG50V63 – Mersen – E213996 – 4086500083114:

De Mersen NH-smeltzekering gG AC 500V 63A maat 000 ZERO-versie NH000GG50V63 E213996 is ontworpen voor de veilige bescherming van leidingen, apparaten en installaties in laagspanningssystemen. Als NH-smeltzekering van de bedrijfsklasse gG schakelt hij ontoelaatbare overstroom en hoge kortsluitstromen betrouwbaar af. De compacte bouwgrootte NH000, het hoge afschakelvermogen en de normconforme uitvoering maken hem tot een sterke keuze voor professionele energieverdeling en industriële schakelinstallaties.

Mersen NH-smeltzekering gG 63A 500V voor betrouwbare leidingbescherming

Dit model is ontworpen voor AC-toepassingen tot 500 V en DC-toepassingen tot 250 V en biedt een nominale stroom van 63 A. De ZERO-versie in maat 000 combineert een ruimtebesparende bouwvorm met een hoge beschermingswerking. Dankzij de gG-karakteristiek is de inzet geschikt voor volledige bereikbescherming en helpt deze elektrische bedrijfsmiddelen ook te beveiligen tegen de elektrodynamische werking van hoge kortsluitstromen.

Producthighlights voordelen

• Betrouwbare volledige bereikbescherming: gG-karakteristiek voor leidingen, apparaten en installaties.
• Hoge veiligheid: Schakelt overstroom en kortsluitstromen veilig af.
• Compacte NH000-bouwgrootte: Ideaal voor toepassingen met weinig inbouwruimte.
• Geschikt voor 500 V AC: Passend voor veel industriële laagspanningssystemen.
• Ook bruikbaar voor 250 V DC: Biedt flexibele toepassingsmogelijkheden.
• Hoog afschakelvermogen: Nominaal afschakelvermogen tot 120 kA.
• Dubbele indicator: Ondersteunt een duidelijke herkenning van de zekeringstatus.
• Spanningsvoerende greeplippen: Typische uitvoering voor gedefinieerde NH-toepassingen.
• DIN- en IEC-conform: Geschikt voor normgerichte planning en onderhoud.
• Robuust industrieel gebruik: Keramische uitvoering voor veeleisende omgevingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Mersen
Artikelnaam	Mersen NH-smeltzekering gG AC 500V 63A maat 000 ZERO-versie NH000GG50V63 E213996
Fabrikantartikelnummer	E213996
Catalogusnummer	NH000GG50V63
EAN	4086500083114
Producttype	NH-smeltzekering
Bedrijfsklasse	gG
Zekeringmaat	NH000
ZERO-versie	Ja
Nominale stroom	63 A
Nominale spanning AC	500 V
Nominale spanning DC	250 V
Spanningssoort	AC/DC
Nominaal afschakelvermogen	120 kA
Uitvoering indicator	Dubbele indicator
Greeplippen	spanningsvoerend
Montagetype	Clip
Breedte behuizing	21 mm
Lengte	52 mm
Totale lengte	79 mm
Hoogte	40,5 mm
Breedte lippen	6 mm
Vermogensverlies	5,4 W
Materiaal	Keramiek
Normen	DIN, IEC 60269
RoHS-conform	Ja

Beschermingsconcept, voordelen in gebruik en zinvolle alternatieven

De Mersen NH-smeltzekering gG AC 500V 63A maat 000 ZERO-versie NH000GG50V63 E213996 is ontworpen voor klassieke taken in leiding- en installatiebescherming. Hij wordt gebruikt in NH-systemen, die tot de steekzekeringssystemen behoren. Typische toepassingslocaties zijn verdelers, industriële schakelkasten, energievoedingen en machines met hoge kortsluitvereisten. De inzet beschermt niet alleen tegen thermisch overbelasting, maar vermindert ook risico’s door de sterke elektrodynamische werking van hoge foutstromen.

• Meer bedrijfszekerheid: Geschikt voor de bescherming van leidingen, apparaten en complete installaties.
• Breed toepassingsgebied: gG-zekeringen dekken overbelastings- en kortsluitbeveiliging in één inzet af.
• Compact in maat 000: Bijzonder interessant bij dichte opbouw in de schakelkast.
• Duidelijke statusindicatie: De dubbele indicator vergemakkelijkt de visuele controle bij servicegevallen.
• Hoge netbestendigheid: Het afschakelvermogen van 120 kA ondersteunt gebruik in sterke netten.

Binnen het assortiment van Mersen is dit model bijzonder geschikt wanneer een NH000-zekering met 63 A, 500 V AC, gG-karakteristiek en spanningsvoerende greeplippen gevraagd is. Vergelijkbare Mersen-varianten zijn bijvoorbeeld uitvoeringen met geïsoleerde greeplippen, zoals de versie NH000GG50V63-1. Deze is interessant voor toepassingen waarin de uitvoering van de lippen bewust anders gekozen moet worden. Ook varianten met een andere stroomsterkte binnen dezelfde serie zijn geschikt wanneer de dimensionering van de leiding of het installatiedeel een andere nominale stroom vereist. Het wezenlijke verschil ligt dan vooral in de stroomdraagcapaciteit en in de selectiviteit van de beveiligingsketen.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld NH-smeltzekeringen van Eaton, Siemens of Jean Müller in dezelfde bouwgrootte en bedrijfsklasse. Belangrijk daarbij is steeds de exacte overeenstemming van bouwgrootte, nominale stroom, spanningsniveau, uitvoering van de indicator en type lippen. Ondanks vergelijkbare basisgegevens kunnen indicatietype, contactgeometrie of details van de uitvoering verschillen. Voor een veilige compatibiliteit moet de inzet altijd passend bij de aanwezige NH-voet en bij de betreffende installatieplanning worden gekozen.

Toepassing en aanwijzingen voor NH-systemen in de praktijk

NH-systemen bestaan uit zekeringvoet, zekeringinzet met contactmessen en een geschikte greep voor het vervangen van de inzet. In deze structuur vervult de NH-smeltzekering de centrale beschermingsfunctie. De bedrijfsklasse gG is ontworpen voor algemene bescherming en wordt vaak gebruikt in de energieverdeling wanneer leidingen en bedrijfsmiddelen gezamenlijk beschermd moeten worden.

• Geschikt voor NH-voeten: Toepassing in passende zekeringvoeten met afgestemde bouwgrootte.
• Bestemd voor vakpersoneel: Onderhoud en instandhouding mogen alleen door gekwalificeerd personeel worden uitgevoerd.
• Veilig schakelen: Ontoelaatbare overstroom en kortsluitstromen worden betrouwbaar afgeschakeld.
• Bescherming ook bij hoge foutkrachten: Helpt apparaten en installaties te beschermen tegen de gevolgen van sterke kortsluitstromen.
• Zinvol voor industrie en utiliteitsbouw: Passend voor energieverdelingen, machines en technische installaties.

Wie een krachtige NH-smeltzekering voor normconforme volledige bereikbescherming zoekt, krijgt met deze uitvoering van Mersen een compacte en professionele oplossing voor veeleisende laagspanningstoepassingen.
