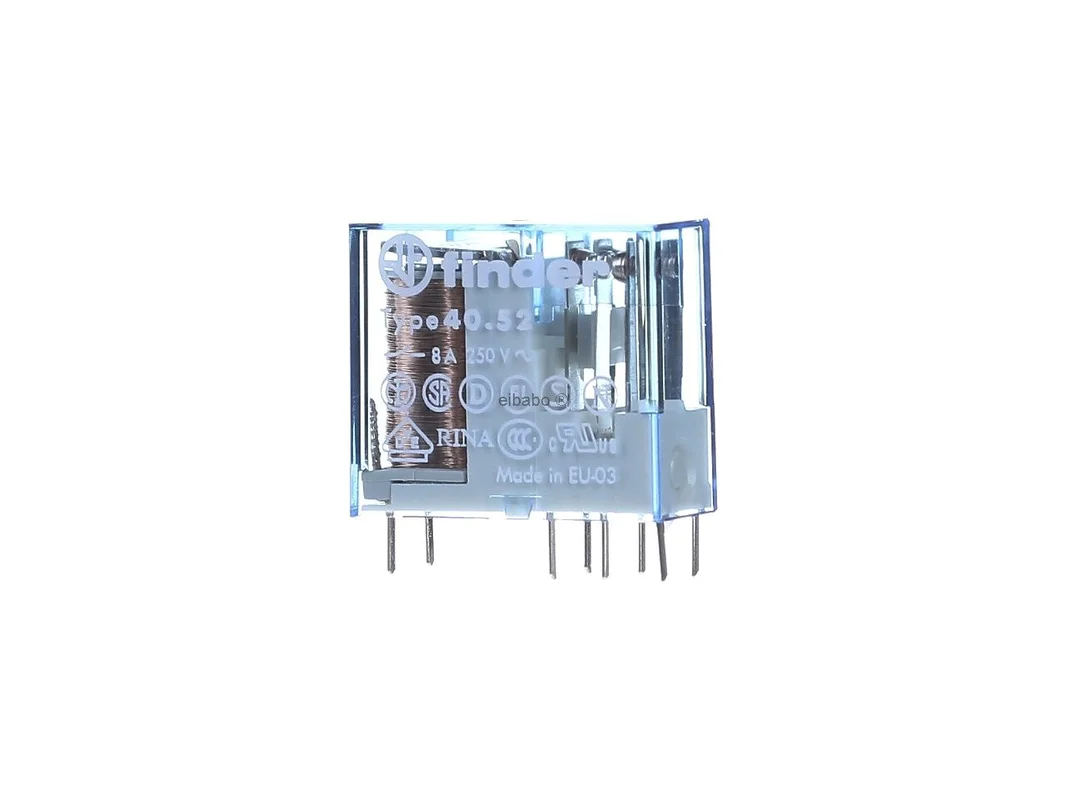

Plug-in/PCB-relais – Schakelrelais DC 12V 8A 40.52.9.012.0000 – Finder – 8012823240367:

De Finder printrelais 2 wisselcontacten 8A 12V DC PCB-steekmontage 40.52.9.012.0000 is een compact schakelrelais voor nauwkeurige en belastbare schakeltaken op printplaten. Het combineert twee wisselcontacten met 8 A schakelstroom, een 12 V DC spoel en robuuste AgNi-contacttechniek. Daardoor is het relais ideaal voor besturingen, interfaces, automaten, meetapparaten en veel industriële elektronicaoplossingen.

Finder printrelais 2 wisselcontacten voor veilige schakeltaken op de printplaat

De bouwvorm van de serie 40 is ontworpen voor eenvoudige integratie in PCB-toepassingen. Het relais werkt met 2 wisselcontacten en ondersteunt veelzijdige schakelfuncties in een compact formaat. De AgNi-contacten staan voor een goede elektrische bestendigheid en stabiel schakelgedrag bij typische belastingen in industrie, gebouwautomatisering en apparatenbouw.

Producthighlights voordelen

• 2 wisselcontacten: Flexibel voor gescheiden belastingen, omschakelfuncties of signaalpaden.
• 8 A schakelstroom: Geschikt voor veel klassieke besturings- en belastingstaken.
• 12 V DC spoel: Passend voor gangbare DC-besturingen en elektronisch systemen.
• AgNi-contacten: Goede duurzaamheid en betrouwbaar schakelen bij veel toepassingen.
• PCB-steekmontage: Ontworpen voor direct gebruik op printplaten.
• 5,0 mm contactpinraster: Praktisch voor een nette integratie in het layout.
• RT II beschermingsgraad: Fluxbeschermde uitvoering voor gebruik in de productie.
• Compacte serie 40: Ideaal wanneer er weinig ruimte op de printplaat overblijft.
• Hoge isolatie: Serie 40 biedt een sterke scheiding tussen spoel en contacten.

Technische gegevens in één oogopslag

Sterke schakeltechniek voor besturing, apparatenbouw en passende relaisalternatieven

Finder printrelais 2 wisselcontacten 8A 12V DC PCB-steekmontage 40.52.9.012.0000 405290120000 is een zeer goede keuze voor toepassingen waarbij twee omschakelcontacten, compacte afmetingen en een veilige printplaatmontage vereist zijn. Typische toepassingsgebieden zijn besturingsprinten, interfacemodules, meet- en testapparatuur, gebouwautomatisering, signaalomschakeling en algemene industriële elektronica.

• Veelzijdig inzetbaar: Goed geschikt voor schakelen, scheiden, omschakelen en koppelen van stroomkringen.
• Compacte bouwvorm: Handig bij beperkte ruimte in schakelkasten en apparaten.
• Twee onafhankelijke wisselcontacten: Praktisch voor gecombineerde besturings- en meldfuncties.
• Fluxbeschermde bouwvorm: Ondersteunt schone processen bij de printplaatproductie.
• 12 V DC standaard: Zeer goed te combineren met veel besturingsprinten en PLC-gerelateerde schakelingen.

Binnen de fabrikant is de serie 40 in meerdere varianten beschikbaar. Een Finder 40.31 heeft slechts één wisselcontact en is eerder geschikt voor eenvoudige schakeltaken met een lagere contactbehoefte. Een Finder 40.51 is eveneens bedoeld voor printplaten, maar werkt als 1-polige variant en is dan zinvol wanneer slechts één schakelweg nodig is. Het hier beschreven 40.52 relais biedt met 2 wisselcontacten meer flexibiliteit bij dezelfde compacte opzet. In toepassingen met meerdere gescheiden stroomkringen of terugmeldpaden is dat een duidelijk voordeel.

Bij vergelijkbare relais van andere fabrikanten komen vaak modellen van Omron, Panasonic of TE Connectivity in aanmerking. Omron biedt met reeksen zoals G2R of vergelijkbare PCB-relais robuuste alternatieven, die afhankelijk van het type andere bouwhoogtes of aansluitbeelden kunnen hebben. Panasonic-relais uit de JT- of vergelijkbare series zijn vaak ontworpen voor compacte elektronica, maar verschillen deels in contactmateriaal, raster en belastingsprofiel. TE Connectivity, respectievelijk Schrack, levert eveneens vergelijkbare printrelais die kunnen verschillen in pinbezetting, isolatiewaarden of voorkeurs-toepassingsgebieden. Voor een directe vervanging moeten daarom altijd de exacte pinlayout, de spoelgegevens en het schakelschema worden gecontroleerd.

Toepassingsvoordeel en technische details slim samengevat

Dit steek-/printrelais werkt met 2 wisselcontacten en AgNi-contacten voor 8 A bij 250 V AC. Het contactpinraster van 5,0 mm vergemakkelijkt de integratie in veel printplaatlayouts. De spoel is ontworpen voor 12 V DC en werkt met 0,65 W en 220 Ohm. Dankzij relaisbeschermingsgraad RT II is het relais fluxbeschermd en daardoor goed geschikt voor moderne productieprocessen op printplaten. Zo krijgen gebruikers een compacte, belastbare en praktijkgerichte oplossing voor betrouwbare schakeltaken in elektronica en automatisering.
