Description

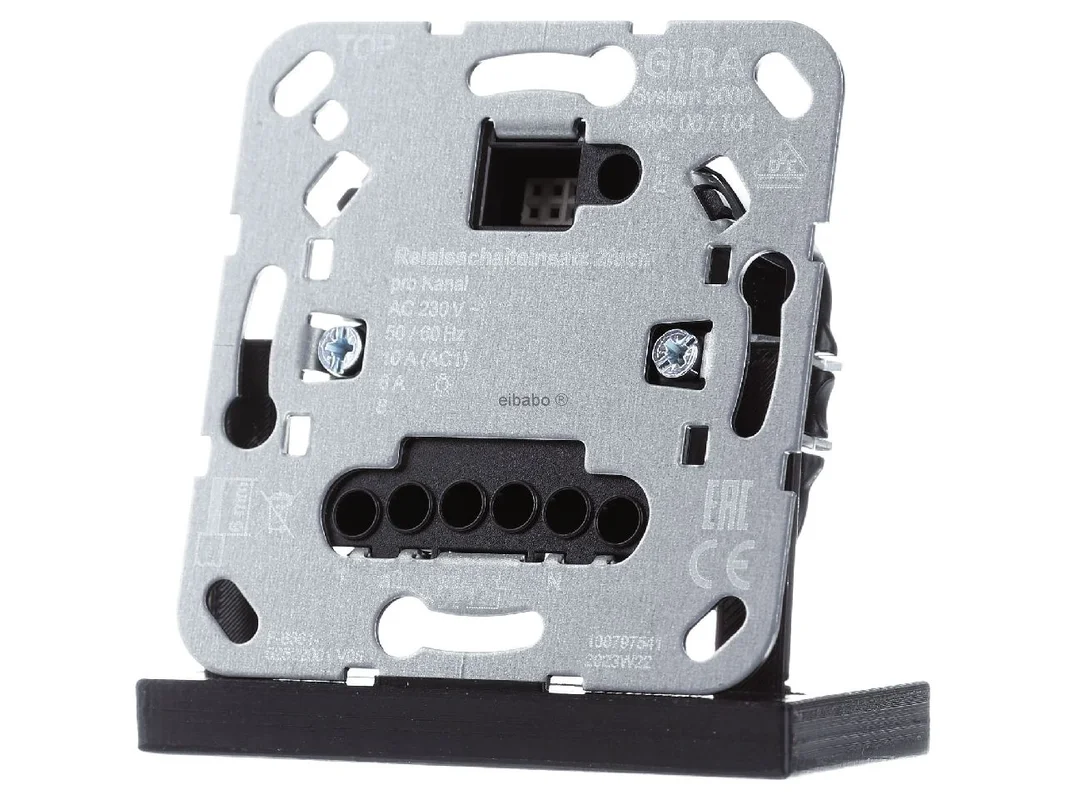

Relaisschakelaarsokkel dubbel S3000 – Elektronisch schakelrelais 540400 – Gira – 4010337063766:

De Gira relaisschakelaar-inzet 2-voudig System 3000 voor verlichting en eenfasige motoren 540400 is een sterke oplossing voor moderne schakeltaken in woningbouw en utiliteitsbouw. Als elektronisch schakelaar uit het System 3000 maakt hij het veilig schakelen van verlichtingen en eenfasige motoren mogelijk en vormt hij de basis voor een flexibele, op de behoefte afgestemde besturing direct in de inbouwinstallatie.

Precieze schakeltechniek voor licht en eenfasige motoren in System 3000

Met twee schakelwegen, adaptieve nuldoorgangsschakeling en de mogelijkheid om nevenposten aan te sluiten, is de inzet geschikt voor veel typische taken in de gebouwinstallatie. In combinatie met passende opzetstukken uit het Gira System 3000 wordt de functionaliteit aanzienlijk uitgebreid. Zo kunnen twee uitgangen onafhankelijk worden geschakeld, tijdfuncties voor de tweede uitgang worden gebruikt of toepassingen zoals licht met naloopventilatie elegant worden gerealiseerd.

Producthighlights voordelen

• Tweevoudig schakelen: Twee uitgangen voor verlichting of eenfasige motoren in één inzet.
• Adaptieve nuldoorgangsschakeling: Ondersteunt materiaalvriendelijk en betrouwbaar schakelen.
• Voor System 3000: Ideaal voor combinatie met passende bedieningsopzetstukken en sensoropzetstukken.
• Nevenposten mogelijk: Extra bedieningspunten kunnen eenvoudig worden geïntegreerd.
• Testbedrijf: Vergemakkelijkt de functiecontrole bij inbedrijfstelling en service.
• Nulgeleiderbedrijf: Ontworpen voor het voorziene gebruik met nulgeleideraansluiting.
• Tijdfuncties: Afhankelijk van het opzetstuk zijn vertraging en naloop voor uitgang a2 instelbaar.
• Praktisch uitbreidbaar: Geschikt voor licht, ventilatie en andere schakeltaken in de ruimte.
• RF en KNX-gerelateerd: In passende combinatie zijn lokale bediening en draadloze functies mogelijk.
• Hoge flexibiliteit: Maakcontact, verbreekcontact, scènes en trappenhuisfunctie afhankelijk van het opzetstuk bruikbaar.

Intelligente toepassingen in het dagelijks leven

• Lichtregeling: Schakelt twee lichtkringen gescheiden en comfortabel.
• Licht en ventilatie: Uitgang a2 kan afhankelijk van a1 werken, ideaal voor badkamer of wc.
• Vertraagde naloop: Een ventilatie kan na het uitschakelen van het licht blijven doorlopen.
• motoren schakelen: Geschikt voor eenfasige motoren in passende toepassingen.
• Scènes gebruiken: In geschikte combinatie kunnen tot 16 scènes worden aangestuurd.
• Trappenhuisfunctie: Tijdgestuurd schakelen met uitschakelvoorwaarschuwing mogelijk.
• Bewegingsafhankelijke toepassing: Met passende BT-opzetstukken kunnen licht en vervolgfuncties worden geautomatiseerd.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira relaisschakelaar-inzet 2-voudig System 3000 voor verlichting en eenfasige motoren 540400
EAN	4010337063766
Catalogus	Elektronische schakelaar
Systeem	Gira System 3000
Apparaattype	Relaisschakelaar-inzet 2-voudig
Toepassingsgebied	Verlichtingen en eenfasige motoren
Uitgangen	2 schakeluitgangen
Schakelprincipe	Relais, elektronisch schakeloplossing
Bijzonderheid	Adaptieve nuldoorgangsschakeling
Nevenposten	Aansluiting mogelijk
Testbedrijf	Aanwezig voor functiecontrole
Bedrijfsmodus	Bedrijf met nulgeleideraansluiting
Combinatie met bedieningsopzetstuk 2-voudig	Twee onafhankelijke uitgangen, tijdfunctie voor uitgang a2
Combinatie met bedieningsopzetstuk	Afhankelijke schakeling van a2 ten opzichte van a1, instelbare inschakelvertraging en nalooptijd
Combinatie met RF-opzetstuk voor KNX	Lokale besturing, sensorkanaal, draadloze besturing, scènes, blokkering en tijdvertragingen
Functionaliteit afhankelijk van opzetstuk	Maakcontact, verbreekcontact, trappenhuisfunctie, scenefunctie, blokkeerfunctie, tijdvertragingen
Scènes	Tot 16 scènes
Opmerking omgeving	Bij meer dan 25 °C moet de aangesloten belasting worden gereduceerd

Flexibele systeemoplossing voor licht, ventilatie en slimme ruimtefuncties

De Gira relaisschakelaar-inzet 2-voudig System 3000 voor verlichting en eenfasige motoren 540400 toont zijn sterke punten overal waar twee schakeltaken ruimtebesparend, betrouwbaar en uitbreidbaar moeten worden opgelost. Bijzonder interessant is de mogelijkheid om de tweede uitgang afhankelijk van de eerste te laten werken. Zo kan bijvoorbeeld een ventilatie automatisch met het licht worden ingeschakeld en met tijdvertraging weer worden uitgeschakeld. Dat verhoogt het comfort en helpt bij een nette ruimteautomatisering.

• Twee gescheiden schakelkanalen voor veelzijdige toepassingen in de ruimte.
• Ideaal voor lichtkringen, afzuiging, hulpaandrijvingen en andere typische 230 V-schakeltaken.
• Zeer goede uitbreidbaarheid door de System 3000-opzetstukwereld.
• Praktische tijdfuncties voor de tweede uitgang.
• Nette oplossing voor licht plus ventilatie zonder ingewikkelde extra techniek.
• Testbedrijf vereenvoudigt controle, onderhoud en snelle diagnose.
• Ook interessant voor slimme concepten met RF-opzetstuk voor KNX.

Vergeleken met een eenvoudige 1-voudige schakelaar-inzet uit hetzelfde systeem biedt dit model meer vrijheid bij de ruimteregeling, omdat twee belastingen met slechts één inzet kunnen worden beheerd. Dat is vooral zinvol wanneer licht en extra functie gezamenlijk moeten worden aangestuurd. Ten opzichte van een universele relaisschakelaar-inzet binnen de Gira System 3000-serie ligt de focus hier duidelijk op de tweevoudige schakeltaak met gerichte koppeling van de uitgangen.

Wordt in plaats van een relaisschakelaar-inzet een dimmer-inzet gekozen, dan staat de helderheidsregeling op de voorgrond. De hier beschreven inzet is daarentegen de juiste keuze wanneer robuuste aan- en uitschakelprocessen voor armaturen of eenfasige motoren gewenst zijn. Voor jaloezietoepassingen is op zijn beurt een speciale jaloezie-inzet de geschiktere oplossing, omdat daar rijrichting, looptijd en aansturing van de zonwering centraal staan.

Binnen Gira System 3000 is deze 2-voudige relaisschakelaar-inzet bijzonder geschikt voor ruimtes met gecombineerde functies. Een klassieke 1-voudige inzet past eerder bij eenvoudige lichtpunten, terwijl een dimmer-inzet bedoeld is voor traploze lichtregeling. Een jaloezie-inzet is dan weer ontworpen voor zonweringsbesturing en niet voor algemene schakelbelastingen. De 540400 zit daarmee precies tussen klassieke schakelfunctie en uitgebreide ruimtelogica in.

Met een 2-voudig bedieningsopzetstuk kunnen twee uitgangen direct en onafhankelijk worden bediend. Met een standaard bedieningsopzetstuk of passende sensoropzetstukken kan uitgang a2 afhankelijk van a1 werken. Juist dit verschil is in de praktijk vaak doorslaggevend, bijvoorbeeld bij badkamerlicht en afzuiging of bij licht en aanvullende motoraansturing.

In de markt zijn vergelijkbare inbouwschakelaar-inzetten van fabrikanten zoals Busch-Jaeger, Jung of Homematic IP in het segment van slimme schakelactoren beschikbaar. Het wezenlijke verschil ligt meestal in het systeemconcept. Gira System 3000 is duidelijk ontworpen voor de modulaire combinatie van inzet en opzetstuk. Daardoor blijft de bedieningswijze later eenvoudiger aanpasbaar zonder de basisinzet te vervangen.

Busch-Jaeger biedt eveneens modulaire schakeloplossingen voor inbouwtoepassingen, vaak met een sterke focus op eigen series en systeemwerelden. Jung scoort bij vergelijkbare taken met ontwerpgerichte integratie in het betreffende schakelprogramma. Homematic IP is eerder sterker gericht op draadloze en app-bediening, terwijl de Gira-inzet in System 3000 vooral overtuigt door zijn klassieke installatienabijheid en de mogelijke combinatie met RF-functies. Directe compatibiliteit tussen deze fabrikanten is in de regel niet gegeven, omdat opzetstukken en systeemlogica fabrikant-specifiek zijn.

Wanneer de inzet met een passend RF-bedieningsopzetstuk voor KNX wordt gebruikt, is in ETS een duidelijke scheiding van de communicatie-objecten naar lokale bediening, status en centrale functie aan te raden. Voor een badkamer kan bijvoorbeeld object 1 het licht op uitgang a1 schakelen, terwijl object 2 een scène of een tijdvertraagde ventilatiefunctie op a2 activeert. Zo blijft de groepsstructuur overzichtelijk en gemakkelijk te onderhouden.

Voor een trappenhuisfunctie is het zinvol om schakelobject en terugmelding gescheiden te parametreren. Daardoor kan in visualisatie of logica exact worden herkend of de uitgang actief is. Bij een licht-plus-ventilatietoepassing kan a1 op een groepsadres voor licht worden gezet, terwijl a2 via vertraging en naloop aan dezelfde bedieningslogica wordt gekoppeld. Dat vermindert de programmeerinspanning en verbetert het gebruikerscomfort.

Voor scènes is een duidelijke benaming handig, bijvoorbeeld „Bad dag“, „Bad nacht“ of „Reiniging“. In een RF-KNX-omgeving moeten blokkeerobjecten en tijdfuncties netjes worden gedocumenteerd, zodat latere wijzigingen in ETS snel navolgbaar blijven. Belangrijk is bovendien om bewegings- en aanwezigheidsfuncties in samenspel met de betreffende opzetstukken logisch te testen, zodat a1 helderheidsafhankelijk en a2 tijdversprongen zoals gewenst reageert.

Als u een betrouwbare, veelzijdige en systeembestendige oplossing voor licht en eenfasige motoren zoekt, is de Gira relaisschakelaar-inzet 2-voudig System 3000 voor verlichting en eenfasige motoren 540400 een overtuigende keuze. Hij combineert klassieke schakeltechniek met slimme uitbreidingsopties en past ideaal in veeleisende woon- en utiliteitsinstallaties. Zo ontstaat uit een nette basis een flexibele ruimteregeling met echte meerwaarde.
