Description

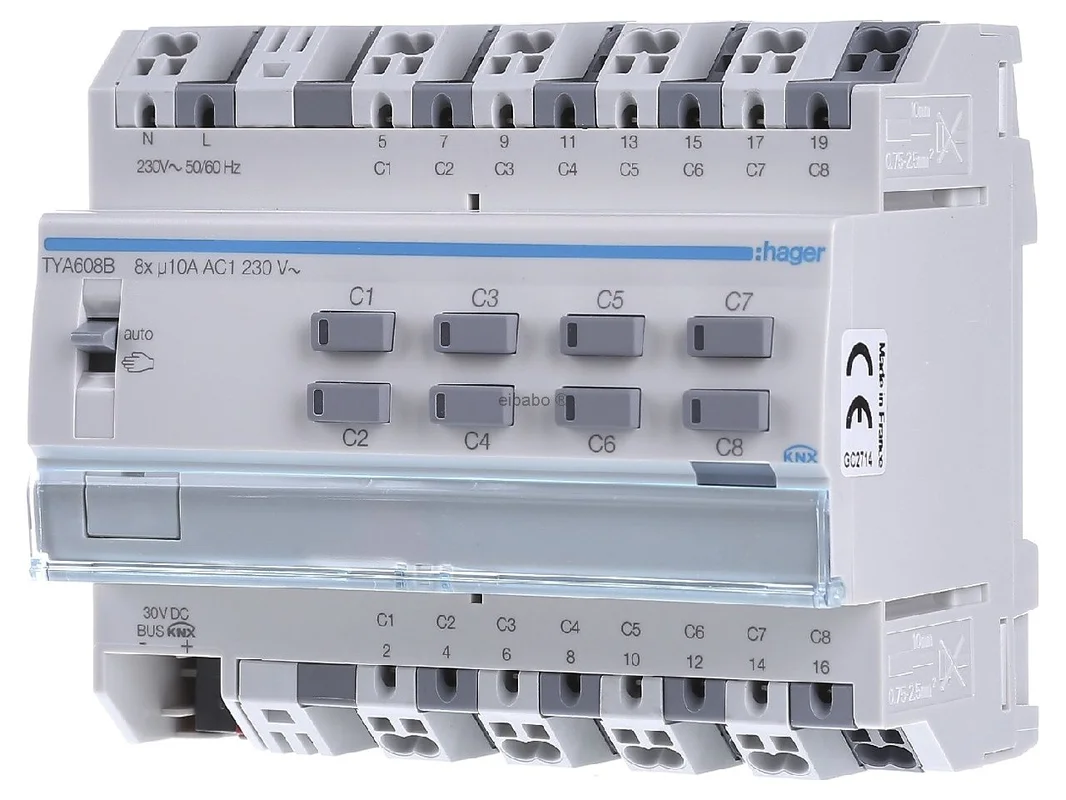

Schakel-/jaloezieuitgang 8-voudig 10A, handmatig of bus – KNX schakelactor 8-ch TYA608B – Hager – 3250616059733:

De Hager KNX schakel-/jaloezieactor 8/4-voudig 10A met handbediening TYA608B is een krachtige oplossing voor moderne gebouwautomatisering. Het apparaat stuurt naar keuze tot acht schakeluitgangen voor verlichting of stopcontacten en tot vier jaloezieën via KNX. Door de combinatie van hoge functiedichtheid, directe handbediening en praktijkgerichte automatische functies is deze actor ideaal voor woningbouw, kantoren en utiliteitsbouw.

Precieze KNX besturing voor verlichting, stopcontacten en zonwering

Met de Hager KNX schakel-/jaloezieactor 8/4-voudig 10A met handbediening TYA608B kunnen schakel- en zonweringstaken flexibel in één apparaat worden gebundeld. Voor schakelkanalen zijn onder andere AAN/UIT, tijdschakeling, veiligheids-UIT, geforceerde besturing, blokkeerfunctie, logische functie, preset, vertraging en tot 64 scènes per kanaal beschikbaar. In jaloeziemodus zijn OMHOOG, OMLAAG, stop, lamellenverstelling, procentuele aansturing en gedefinieerde posities comfortabel te gebruiken.

De geïntegreerde handbediening direct op het apparaat blijft ook zonder bus actief. Dat vergemakkelijkt service, test en ingebruikname aanzienlijk. LED’s per uitgang ondersteunen een duidelijke statusherkenning in de verdeler. Dit wordt aangevuld met een bedrijfsurenteller per uitgang, diagnosemogelijkheid en een directe labelmogelijkheid op het apparaat.

Producthighlights voordelen

• Flexibel inzetbaar: Te gebruiken als 8-voudige schakelactor of 4-voudige jaloezieactor.
• KNX gebaseerde automatisering: Ideaal voor verlichting, stopcontacten, rolluiken en jaloezieën.
• Handbediening zonder bus: Direct testen en handmatige bediening ook zonder KNX verbinding.
• 64 scènes per kanaal: Comfortabele integratie in ruimte- en centrale functies.
• Uitgebreide schakelfuncties: Met tijd, blokkering, dwang, preset en vertraging.
• Jaloeziebesturing met positionering: OMHOOG, OMLAAG, stop, lamellenhoek en procentwaarden.
• Zonweringsfunctie: In combinatie met buitensensor voor helderheidsafhankelijke ruimteregeling.
• Alarmfunctie: Brengt zonweringen naar gedefinieerde veiligheidsposities.
• Intern logisch blok: Voor gekoppelde schakelvoorwaarden en slimme processen.
• LED statusweergave: Goed overzicht van de actuele uitgangsstatus.
• Bedrijfsurenteller: Handig voor onderhoud en evaluatie.
• diagnosegeschikt: Uitleesbaar met passend diagnosetool.

Intelligente functies voor meer comfort in het gebouw

• Verlichtingsbesturing: Schakelt verlichting veilig en efficiënt via KNX.
• Centrale scènes: Roept gedefinieerde toestanden voor verlichting en zonwering gericht op.
• Zonwering: Reageert op helderheid en verbetert het ruimteklimaat en de verblindingsbescherming.
• Veiligheidsfuncties: Ondersteunt alarm, veiligheids-UIT en gedefinieerde rijposities.
• Dwang- en blokkeerfuncties: Zinvol voor technische ruimtes, hotel of utiliteitsbouw.
• Handmatige bediening: Praktisch voor service, foutopsporing en snelle functietests.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Hager KNX schakel-/jaloezieactor 8/4-voudig 10A met handbediening TYA608B
EAN	3250616059733
Catalogus	Schakelactor
Bussysteem	KNX
Configuratie	ETS
Uitgangen	8 schakeluitgangen of 4 jaloeziekanalen
Nominale stroom	10 A
Bedrijfsspanning	230 V AC
Frequentie	50 tot 60 Hz
Uitgangsvermogen	tot 1200 W
Belasting gloeilampen 230 V	1200 W
Breedte in module-eenheden	6 TE
Afmetingen	90 x 105 mm
Handbediening	Ja, ook zonder busaansluiting bruikbaar
Statusweergave	LED per uitgang
Aansluittype	Quickconnect steekklemmen
Geleiderdoorsnede star	0,75 tot 2,5 mm²
Geleiderdoorsnede flexibel	0,75 tot 2,5 mm²
Beschermingsgraad	IP20
Kleur	Lichtgrijs

Veelzijdige KNX actor voor schakelen en zonwering in systeemverband

De Hager KNX schakel-/jaloezieactor 8/4-voudig 10A met handbediening TYA608B overtuigt vooral daar waar in een verdeler veel functies compact, netjes en betrouwbaar moeten worden gebundeld. Het apparaat is geschikt voor klassieke schakeltaken evenals voor de nauwkeurige besturing van jaloezieën en rolluiken. Bijzonder sterk is de combinatie van scènes, positionering, logica en veilige handbediening direct op het apparaat.

In het dagelijks gebruik profiteren planners en integratoren van de hoge flexibiliteit. In woongebouwen kunnen lichtgroepen, stopcontactkringen en zonwering in uniforme KNX concepten worden geïntegreerd. In utiliteitsbouw scoren vooral centrale functies, gedefinieerde alarmposities en de zonweringsfunctie in combinatie met buitensensoren. Zo neemt het comfort toe, terwijl energieverbruik en bedieningsinspanning afnemen.

• Compacte oplossing voor meerdere schakel- of zonweringstaken in de verdeler.
• Ideaal voor woonhuizen, kantoren, praktijken en kleine bedrijfseenheden.
• Schakelkanalen met tijdfunctie, blokkering, preset en scènes voor hoge flexibiliteit.
• Jaloeziekanalen met lamellenverstelling en procentuele instelling voor exacte posities.
• Zonweringsfunctie ondersteunt verblindingsarm en aangenaam ruimtelicht.
• Handmatige bediening direct op het apparaat bespaart tijd bij service en test.
• LED status per uitgang vereenvoudigt foutopsporing en ingebruikname.
• Logische functies helpen bij gekoppelde voorwaarden in het KNX project.

Binnen het Hager assortiment is de TYA608B de juiste keuze wanneer acht schakeluitgangen of vier jaloeziekanalen met 10 A in één apparaat nodig zijn. Vergelijkbare modellen met minder kanalen, zoals bijvoorbeeld een 6/3-voudige actor uit dezelfde serie, zijn eerder geschikt voor kleinere verdelers per verdieping of projecten met minder belastingskringen. Daar staat vaak de kleinere ruimtebehoefte op de voorgrond, terwijl de TYA608B is ontworpen voor een hogere functiedichtheid.

Ten opzichte van nieuwere varianten met KNX Secure of hogere belastingsreserve ligt de focus van dit model op klassieke, beproefde KNX integratie met uitgebreide ETS parametrering. Wie in bestaande installaties of in duidelijk gestructureerde KNX projecten werkt, krijgt daarmee een zeer praktijkgerichte oplossing zonder onnodige complexiteit.

Modellen met minder kanalen worden vaak ingezet in kleinere wooninstallaties, bij verdiepingsoplossingen of in deelgebieden. De TYA608B wordt daarentegen aanbevolen wanneer meerdere ruimtes centraal in de schakelkast worden samengebracht. Dat vermindert het aantal apparaten en de bedradingsinspanning.

In vergelijking met pure schakelactoren biedt dit apparaat een duidelijke meerwaarde wanneer zonwering mee geïntegreerd moet worden. Ten opzichte van pure jaloezieactoren speelt het zijn kracht uit wanneer gemengd gebruik van schakelen en zonwering in één project belangrijk is. Daarmee is het bijzonder interessant voor flexibel ruimtegebruik en gecombineerde licht-zonweringsconcepten.

Op de KNX markt zijn er vergelijkbare actoren van fabrikanten zoals MDT, ABB of Theben. Deze apparaten bieden meestal eveneens meerkanaalsbedrijf voor schakelen of jaloezieën. Verschillen tonen zich vooral in de structuur van de ETS applicatie, de detaildiepte bij logica en scènes en bij speciale functies zoals uitgebreide tijdprofielen of Secure varianten.

MDT is vaak sterk in zeer diepe parametreringsopties en veel comfortobjecten. ABB scoort in veel projecten met een brede systeemdiepte in de utiliteitsbouw. Theben biedt afhankelijk van de serie een duidelijke ETS structuur en goede integratie in veeleisende automatiseringstaken. Voor de compatibiliteit in het KNX systeem is belangrijk: de basisfuncties werken fabrikantonafhankelijk op KNX basis, de concrete parametrering en objectlogica kunnen echter duidelijk verschillen.

In ETS moet eerst per kanaal duidelijk worden vastgelegd of het als schakelkanaal of als jaloeziefunctie wordt gebruikt. Een duidelijke kanaalbenaming op basis van ruimte en functie bespaart later veel tijd, bijvoorbeeld met namen als „Kantoor Licht Zuid“ of „Vergadering Jaloezie West“.

Voor schakelkanalen is het zinvol om statusobjecten consequent op eigen groepsadressen te plaatsen. Zo kunnen visualisatie, logica en terugmelding netjes van elkaar worden gescheiden. Bij tijdfuncties wordt een duidelijke definitie aanbevolen of een kanaal als trapverlichting, naloop of veiligheids-UIT moet werken.

In jaloeziemodus moeten looptijden en lamellentijden zo dicht mogelijk bij het reële motorgedrag worden geparametreerd. Alleen zo zijn procentwaarden en scènes later reproduceerbaar. Een praktijkgericht voorbeeld is de combinatie van een helderheidsgrens en een tijdvrijgave: als de zon op de westzijde komt en de ruimte bezet is, kan de jaloezie automatisch naar een gedefinieerde positie rijden, terwijl de lamellen verblinding op de werkplek verminderen.

Voor alarmobjecten loont een duidelijke prioritering. Voorbeeld: bij windalarm rijdt de zonwering naar een beschermingspositie, terwijl normale scènes en comfortcommando’s geblokkeerd blijven. Voor service en ingebruikname is de handbediening op het apparaat een groot voordeel, omdat bekabeling en kanaaltoewijzing snel direct kunnen worden gecontroleerd.

Deze actor combineert schakelen, zonwering en intelligente KNX logica in een compacte en professionele oplossing. Wie een betrouwbare besturing voor verlichting, stopcontacten en jaloezieën zoekt, krijgt met de Hager TYA608B een veelzijdig apparaat voor veeleisende automatiseringsconcepten. De directe handbediening, de grote functionele veelzijdigheid en de nette ETS integratie maken hem tot een overtuigende keuze voor toekomstbestendige installaties.
