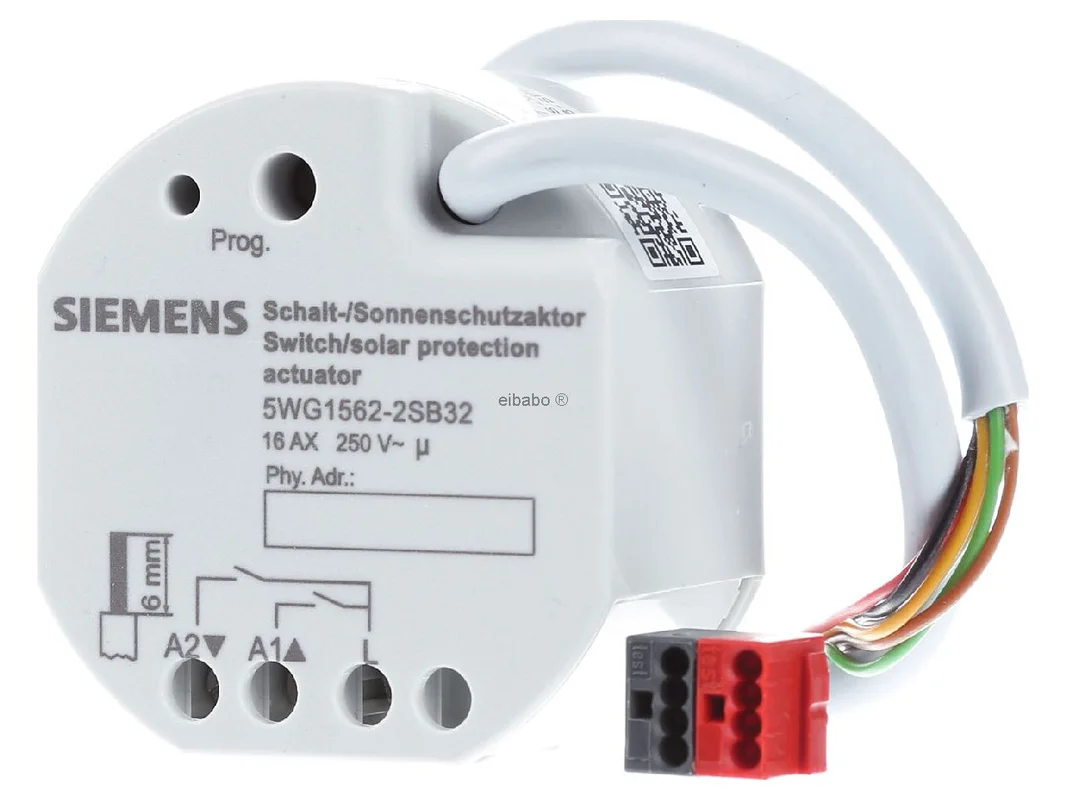

Schakel-/zonweringsactor 2 x AC 230 V, 16 A – Zonweringactor voor bussysteem 1-ch UP 562S32 – Siemens – 5WG15622SB32 – 4047625017569:

De Siemens KNX schakel- en zonweringsactor 2-voudig 230V 16A UP Secure UP 562S32 is een krachtige oplossing voor de slimme aansturing van aandrijvingen en elektrische belastingen in het KNX-systeem. Het inbouwapparaat combineert schakelfunctie, zonweringsbesturing en drie binaire ingangen in een compacte opbouw. Daardoor is het ideaal geschikt voor moderne woningbouw, utiliteitsbouw en veeleisende renovaties met hoge eisen aan comfort, efficiëntie en veilige buscommunicatie.

Precieze KNX-besturing voor zonwering en schakelen

Het apparaat kan afhankelijk van het project als schakelactor of als zonweringsactor worden ingezet. In jaloeziebedrijf worden de beide relaisuitgangen samengevoegd tot één jaloezie-uitgang. Daardoor kunnen jaloezieën, rolluiken, markiezen, dakramen of ventilatiekleppen doelgericht en netjes worden aangestuurd. In schakelbedrijf overtuigt de actor met flexibele functies voor typische 230V-verbruikers.

Dankzij KNX Data Secure is beschermde communicatie op de bus mogelijk. De geïntegreerde buskoppelaar vereenvoudigt de planning en bespaart extra inspanning bij de installatie. De montage gebeurt in inbouwdozen volgens DIN 49073 of in een passende montagebehuizing.

Producthighlights voordelen

• 2-voudige actoriek: Flexibel inzetbaar voor schakelen of zonwering.
• KNX Secure geschikt: Bescherming van de buscommunicatie voor hoge projectveiligheid.
• 1 jaloeziekanaal: Beide relais werken in zonweringsbedrijf als gezamenlijke uitgang.
• 3 binaire ingangen: Geschikt voor potentiaalvrije contacten zoals drukknoppen of schakelaars.
• Krachtige uitgangsgegevens: AC 230 V, 50 / 60 Hz en schakelstroom tot 16 A.
• Veelzijdige toepassing: Voor rolluiken, jaloezieën, markiezen, dakramen en ventilatiekleppen.
• Schroefklemmen: Solide aansluiting voor verschillende geleidertypes.
• Busvoeding: De elektronica wordt direct via de busspanning gevoed.
• Inbouwmontage: Zeer goed voor decentrale automatiseringspunten in de ruimte.
• Praktisch parametreerbaar: Scènes, blokkeringen, gedwongen besturing en tijdfuncties zijn realiseerbaar.

Intelligente functies voor meer comfort in het gebouw

• Zonwering naar behoefte: Geschikt voor de gerichte besturing van inkijkbescherming en zonwering.
• Compacte ruimteautomatisering: Actoriek en ingangen in één inbouwapparaat.
• Directe drukknopaansluiting: De drie ingangen maken korte leidingwegen in de ruimte mogelijk.
• Scènes en centrale functies: Comfortfuncties voor dagelijks gebruik, werk en energie-efficiëntie.
• Blokkeer- en dwangfuncties: Zinvol bij weersalarm, reiniging of beveiligingsfuncties.
• Flexibel gebruik: Ook interessant voor licht of andere 230V-belastingen in schakelbedrijf.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Siemens KNX schakel- en zonweringsactor 2-voudig 230V 16A UP Secure UP 562S32 5WG15622SB32
EAN	4047625017569
Catalogus	Jaloezieactor
Bussysteem	KNX
Beveiligingsfunctie	KNX Data Secure geschikt
Montagewijze	Inbouw
Uitgangen	2 relaisuitgangen, in jaloeziebedrijf 1 jaloezie-uitgang
Aantal ingangen	3 binaire ingangen voor potentiaalvrije contacten
Nominale bedrijfsspanning	AC 230 V
Nominale frequentie	50 / 60 Hz
Nominale stroom	tot 16 A
Max. schakelvermogen	2500 W
Beschermingsgraad	IP20
Aansluitwijze	Schroefklemmen
Massieve geleider	0,5 tot 4 mm²
Fijnaderige geleider zonder adereindhuls	0,5 tot 4 mm²
Fijnaderige geleider met adereindhuls	0,5 tot 2,5 mm²
Afvraagspanning ingangen	ca. 5 V
Leidinglengte ingangen	max. 10 m
Aanbevolen leiding	bij voorkeur J-Y(St)Y, voorgemonteerd YY6x0,6
Voeding elektronica	via busspanning
Buskoppelaar	geïntegreerd
Montageomgeving	Inbouwdozen volgens DIN 49073
Min. doosdiepte	60 mm

Meer flexibiliteit voor zonwering, schakelen en veilige KNX-projecten

De Siemens KNX schakel- en zonweringsactor 2-voudig 230V 16A UP Secure UP 562S32 5WG15622SB32 biedt een slimme combinatie van compacte bouwvorm, veilige KNX-communicatie en veelzijdige parametrering. Juist in ruimtes met wens voor lokale drukknoppen en decentrale actoriek komt het apparaat optimaal tot zijn recht. Het combineert schakelen, zonwering en binaire ingangen in slechts één inbouweenheid en vermindert zo de behoefte aan extra componenten.

Bijzonder aantrekkelijk is het vrije gebruik in schakel- of jaloeziebedrijf. Daardoor is het model zowel geschikt voor klassieke zonwering als voor speciale toepassingen zoals dakramen, markiezen of ventilatiekleppen. Voor projecten met hoge eisen aan cyber security is de Secure-geschiktheid een belangrijk voordeel ten opzichte van oudere KNX-deelnemers zonder beschermde communicatie.

• Compacte oplossing voor decentrale KNX-installaties in de ruimte.
• 3 binaire ingangen besparen extra invoermodules.
• Zeer goed geschikt voor renovatie en retrofit.
• Schakel- of jaloeziebedrijf via ETS passend bij het project.
• Veilige buscommunicatie door KNX Data Secure.
• Hoge flexibiliteit bij typische 230V-toepassingen.
• Directe aansluiting van lokale drukknoppen met korte leidingwegen.

Binnen het Siemens KNX-assortiment onderscheidt dit inbouwapparaat zich duidelijk van klassieke DIN-railactoren voor de schakelkast. DIN-railapparaten zijn ideaal voor centrale verdelers met veel kanalen. Het hier beschreven model is daarentegen bedoeld voor decentrale inbouw dicht bij de verbruiker. Dat bespaart bekabelingswerk en is vooral in afzonderlijke ruimtes of bij modernisering vaak de elegantere oplossing.

Vergelijkbare Siemens schakelactoren zonder focus op zonwering zijn eerder geschikt voor pure schakeltoepassingen. Dit model biedt daarentegen de belangrijke omschakeling naar jaloeziebedrijf en is daarmee duidelijk veelzijdiger. Vergeleken met oudere apparaten zonder Secure-functie is het beter geschikt voor actuele KNX-projecten met verhoogde beveiligingseisen.

Terwijl centrale Siemens jaloezieactoren met meer kanalen vaak complete verdiepingen of gevels bedienen, is dit inbouwapparaat afgestemd op de afzonderlijke ruimte of de afzonderlijke functie. Dat maakt de planning overzichtelijk en maakt een zeer gerichte automatiseringslogica direct op de plaats van toepassing mogelijk. Waar slechts één aandrijving en lokale drukknoppen nodig zijn, is de inbouwoplossing vaak economischer en slanker.

Bij projecten met veel motoren en lange gezamenlijke tracés blijft een schakelkastactor meestal de betere keuze. Bij retrofit, korte leidingwegen of de wens voor een decentrale structuur is dit apparaat duidelijk in het voordeel.

• MDT: MDT biedt eveneens KNX jaloezieactoren met een sterke ETS-applicatie aan. Veel modellen zitten echter klassiek in de verdeler. Het Siemens-apparaat scoort hier met inbouwmontage en Secure-focus.
• JUNG: JUNG voert compacte KNX-actoren voor zonwering en schakelen. Verschillen zitten vaak in montageconcept, parametrering en design van de systeemwereld.
• ABB: ABB biedt krachtige jaloezieactoren voor centrale en deels decentrale oplossingen. Afhankelijk van de serie verschillen het aantal kanalen, de inbouwlocatie en de functionele omvang in ETS.

Bij de KNX-basisfunctie is de systeemcompatibiliteit in de regel goed, omdat met gestandaardiseerde datapunten wordt gewerkt. Verschillen tonen zich meestal in comfortfuncties, objectomvang en de structuur van de applicatie.

Voor een nette ingebruikname moet eerst worden vastgelegd of de actor in schakelbedrijf of in jaloeziebedrijf moet werken. In zonweringsbedrijf is een duidelijke benaming van de groepsadressen aan te bevelen, bijvoorbeeld op basis van ruimte en functie. Een voorbeeld: BG Wonen Jaloezie Op/Neer, BG Wonen Stop/Stapen BG Wonen Positie. Zo blijft het project ook bij latere wijzigingen goed onderhoudbaar.

De drie binaire ingangen kunnen zeer praktijkgericht worden gebruikt. Voorbeeld 1: ingang 1 laat de zonwering omhoog gaan, ingang 2 laat deze omlaag gaan, ingang 3 roept een scène voor avondbedrijf op. Voorbeeld 2: In schakelbedrijf schakelt ingang 1 het licht, ingang 2 roept een centrale uit-functie op en ingang 3 dient als raamcontact voor een blokkering.

Voor zonweringsprojecten is het zinvol om blokkeerobjecten en centrale commando’s gescheiden te adresseren. Zo kunnen weersalarm, reinigingsrit of handmatige bediening netjes worden geprioriteerd. Bij rolluiken en markiezen moeten de looptijden exact worden ingemeten, zodat posities en scènes later betrouwbaar werken.

In Secure-projecten moet vroeg worden beslist welke lijnen en deelnemers beveiligd worden bedreven. Dat vereenvoudigt de structuur in het ETS-project en voorkomt latere aanpassingen tijdens de lopende werking.

Met deze inbouwoplossing van Siemens kiest u voor nauwkeurige besturing, grote toepassingsveelzijdigheid en veilige KNX-integratie in één apparaat. Of het nu gaat om zonwering, rolluik, dakraam of een klassieke schakeltoepassing: de actor brengt functie, comfort en projectflexibiliteit samen op professioneel niveau. Daarmee is het een sterke keuze voor moderne smart building-concepten en hoogwaardige KNX-installaties.
