Description

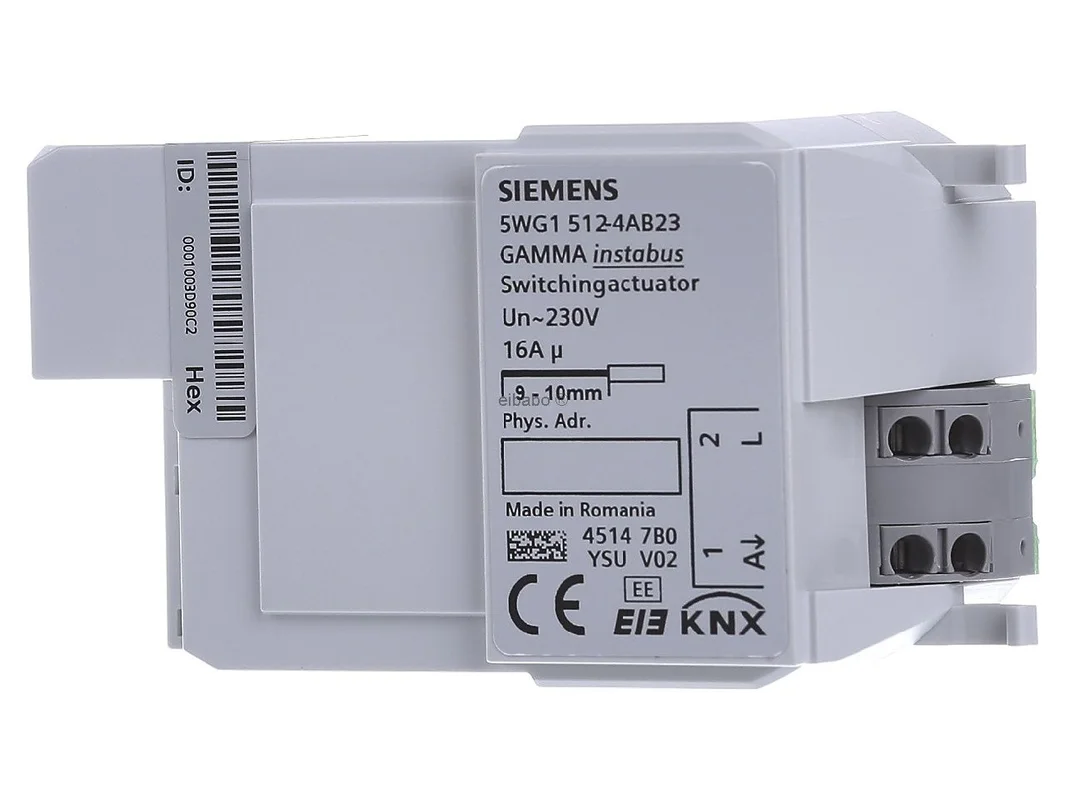

Schakelactor 1x16A 230VAC – KNX schakelactor 1-ch 5WG1512-4AB23 – Siemens – 4001869436364:

De Siemens KNX schakelactor 1-voudig 16A 230V AC inbouwinstallatie 5WG1512-4AB23 is een compacte en betrouwbare oplossing voor het slim schakelen van elektrische belastingen in het KNX-systeem. Het inbouwapparaat werkt met een relaiscontact als schakelelement, wordt direct via de busspanning gevoed en is ideaal voor de ruimtebesparende integratie in moderne ruimte- en gebouwautomatisering.

Nauwkeurig schakelen in het KNX-systeem voor licht, verbruikers en automatiseringstaken

Met één potentiaalvrije schakeluitgang voor AC 230 V bij 50/60 Hz en een nominale stroom van 16 AX resp. 20 A biedt het apparaat een sterke basis voor veel schakeltoepassingen. De geïntegreerde buskoppelaar vereenvoudigt de integratie in de KNX-lijn, terwijl schroefloze klemmen een snelle en nette bedrading ondersteunen. Daardoor is de actor uitstekend geschikt voor lichtkringen, geschakelde stopcontacten, ventilatie, hulpaandrijvingen of centrale automatiseringsfuncties.

Producthighlights voordelen

• 1-voudige schakelactor: Ideaal voor gerichte afzonderlijke toepassingen in KNX-projecten.
• Hoge schakelcapaciteit: Voor AC 230 V toepassingen met 16 AX en tot 20 A contactnominale stroom.
• Potentiaalvrij relaiscontact: Flexibel voor veel typische schakeltoepassingen in woningbouw en utiliteitsbouw.
• Voeding via bus: De elektronica wordt direct via de KNX-busspanning gevoed.
• Geïntegreerde buskoppelaar: Directe aansluiting via busklem zonder extra module.
• Schroefloze klemmen: Comfortabele aansluiting en doorlussen van verschillende adertypes.
• Compacte inbouwoplossing: Ontwikkeld voor inbouw in passende automatiseringsboxen.
• Praktische montage: Geschikt voor AP 118 evenals ruimteautomatiseringsbox AP 641.
• Robuuste systeemintegratie: Voor betrouwbare schakelprocessen in KNX-installaties.
• Nette bedrading: Voor massieve, fijnaderige en meeraderige geleiders van 0,5 tot 2,5 mm².

Intelligente schakelfuncties voor gebouwautomatisering

• Licht schakelen: Comfortabele integratie van armaturen en lichtgroepen in KNX-scènes.
• Stopcontacten aansturen: Geschikt voor gericht geschakelde verbruikers in de ruimte.
• Tijdfuncties: In veel KNX-toepassingen zinvol voor tijdgestuurde schakelprocessen.
• Centrale commando’s: Te gebruiken voor centrale aan- en uitfuncties in verdiepingen of zones.
• Statuslogica: Praktisch voor terugmeldingen en systeembrede automatiseringsprocessen.
• Ruimteautomatisering: Passend voor gestructureerde inbouwoplossingen met KNX-focus.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Siemens KNX schakelactor 1-voudig 16A 230V AC inbouwinstallatie 5WG1512-4AB23
EAN	4001869436364
Catalogus	Schakelactor
Bussysteem	KNX
Voeding	via busspanning
KNX-busspanning	DC 24 V tot 30 V
KNX-busstroom	< 10 mA
Buskoppelaar	geïntegreerd
Aantal schakeluitgangen	1
Schakelelement	Relaiscontact, potentiaalvrij
Contactnominale spanning	AC 230 V
Contactfrequentie	50/60 Hz
Contactnominale stroom	16 AX / 20 A
Nominale bedrijfsspanning	230 V
Max. schakelstroom	16 A
Max. schakelvermogen	3680 W
Geschikt voor C-belasting	Ja
Montagewijze	Inbouwinstallatie
Montageplaats	AP 118 of AP 641
Aansluitwijze	schroefloze klemmen
Geleidertypes	massief, fijnaderig, meeraderig
Geleiderdoorsnede	0,5 tot 2,5 mm²
Beschermingsgraad	IP20 in ingebouwde toestand
Handbediening	Nee
LED-indicatie	Nee

Efficiënte KNX-schakeltechniek voor compacte inbouwoplossingen en duidelijke automatiseringstaken

De Siemens KNX schakelactor 1-voudig 16A 230V AC inbouwinstallatie 5WG1512-4AB23 is gericht op projecten waarin afzonderlijke belastingen veilig, ruimtebesparend en netjes in het KNX-systeem moeten worden geïntegreerd. Door de combinatie van busgevoede elektronica, geïntegreerde buskoppelaar en robuust relaiscontact is het apparaat bijzonder geschikt voor gestructureerde inbouwoplossingen in de ruimte of in decentrale automatiseringspunten.

Zijn sterke punten toont dit model overal waar één enkel schakelkanaal met hoge betrouwbaarheid gevraagd is. Daartoe behoren bijvoorbeeld lichtkringen, geschakelde stopcontacten, ventilatoren, hulpaandrijvingen of gedefinieerde belastingen in functionele ruimtes. De schroefloze klemmen vergemakkelijken de bedrading in het dagelijks gebruik en besparen tijd bij montage en service.

• Gericht schakelen van een verbruiker zonder onnodige overdimensionering.
• Hoge contactzekerheid voor typische 230 V schakeltoepassingen.
• Busvoeding van de elektronica vermindert de behoefte aan extra voeding.
• Potentiaalvrij relaiscontact vergroot de toepassingsmogelijkheden binnen de KNX-omgeving.
• Zeer geschikt voor decentrale automatiseringspunten in ruimtes.
• Schroefloze klemmen versnellen aansluiting en doorbedrading.
• Compacte bouwvorm voor gedefinieerde inbouwlocaties in passende boxen.

Binnen het Siemens KNX-portfolio positioneert dit apparaat zich als gespecialiseerde 1-voudige schakelactor voor afzonderlijke schakeltoepassingen. Ten opzichte van meervoudige schakelactoren van Siemens biedt het een zeer gerichte oplossing wanneer niet meerdere kanalen in een verdeler nodig zijn. Dat bespaart ruimte precies op de plaats waar slechts één enkele verbruiker geschakeld moet worden.

In vergelijking met Siemens jaloezieactoren ligt het duidelijke verschil in de toepassing: schakelactoren zijn ontworpen voor het in- en uitschakelen van belastingen, terwijl jaloezieactoren zijn geconcipieerd voor richtingswisselingen en bewegingsfuncties van aandrijvingen. Wie verlichting of stopcontacten wil schakelen, kiest voor de schakelactor. Wie rolluiken of raffstores aanstuurt, heeft een daarvoor geschikt jaloezieapparaat nodig.

Siemens biedt in de KNX-omgeving zowel inbouwactoren als modulaire apparaten voor montage op DIN-rail in de verdeler. Dit model is vooral zinvol wanneer een decentrale montage dicht bij de verbruiker gewenst is. Modulaire schakelactoren zijn daarentegen meer geschikt voor centrale bedrading in de onderverdeler met meerdere kanalen en gebundelde stroomkringen.

Ook ten opzichte van apparaten met handbediening of statusindicatie is dit model bewust slank ontworpen. Dat maakt het aantrekkelijk voor toepassingen waarbij compacte techniek, duidelijke functie en een nette KNX-aansluiting centraal staan.

Vergelijkbare KNX-schakelactoren zijn onder andere verkrijgbaar van MDT, ABB en Hager. MDT biedt vaak zeer uitgebreide parametreringsopties en een krachtige ETS-applicatie. ABB zet vaak in op een breed portfolio voor centrale verdelers en commerciële projecten. Hager is sterk in systeemgerichte oplossingen voor woningbouw en utiliteitsbouw.

Essentiële verschillen zitten meestal in bouwvorm, montageplaats, aantal kanalen en de omvang van de applicatie in ETS. Bij de KNX-communicatie blijft de fundamentele systeemcompatibiliteit behouden, omdat typische schakelobjecten op gestandaardiseerde KNX-functies zijn gebaseerd. Voor de praktische keuze zijn daarom vooral inbouwtype, belastingsprofiel en parametreringsomvang doorslaggevend.

In ETS is het aan te raden om de schakeluitgang duidelijk naar functie te benoemen, bijvoorbeeld „Licht technische ruimte“, „Stopcontact schoonmaak“ of „Ventilator wc“. Deze nette structuur bespaart tijd bij inbedrijfstelling, diagnose en latere wijzigingen in het project.

Voor typische lichttoepassingen is een combinatie van schakelobject en statusobject zinvol. Zo kan een tastsensor de uitgang schakelen, terwijl een visualisatie de actuele toestand betrouwbaar weergeeft. Bij centrale uit-commando’s moet een eigen groepsadres worden gebruikt, zodat ruimtefuncties en centrale functies netjes gescheiden blijven.

Praktisch is ook het gebruik van schakelvertragingen of trappenhuislichtlogica, voor zover de applicatie daarin voorziet. Een voorbeeld: een ventilator in de nevenruimte moet met nalooptijd werken. Daarbij schakelt een aanwezigheidsmelder het relais in, terwijl een tijdfunctie de vertraagde uitschakeling overneemt. Voor geschakelde stopcontacten in objectgebieden is bovendien een duidelijke prioritering tussen handbediening, tijdprofiel en centraal commando aan te bevelen.

Wie op zoek is naar een betrouwbare, nette en systeemconforme schakeloplossing voor KNX, maakt met deze actor een sterke keuze. Het apparaat combineert solide schakelvermogen, eenvoudige integratie en een montagevriendelijke uitvoering tot een professionele oplossing voor woningbouw, kantoor en functionele ruimtes.

Zo ontstaat een KNX-installatie die niet alleen intelligent werkt, maar ook in detail overtuigt: compact in inbouw, duidelijk in functie en sterk in de dagelijkse praktijk.
