Description

Schakelactor mini JUNG HOME – Schakelactor voor bussysteem 1-ch BTS 1B 2U – Jung – 4011377202801:

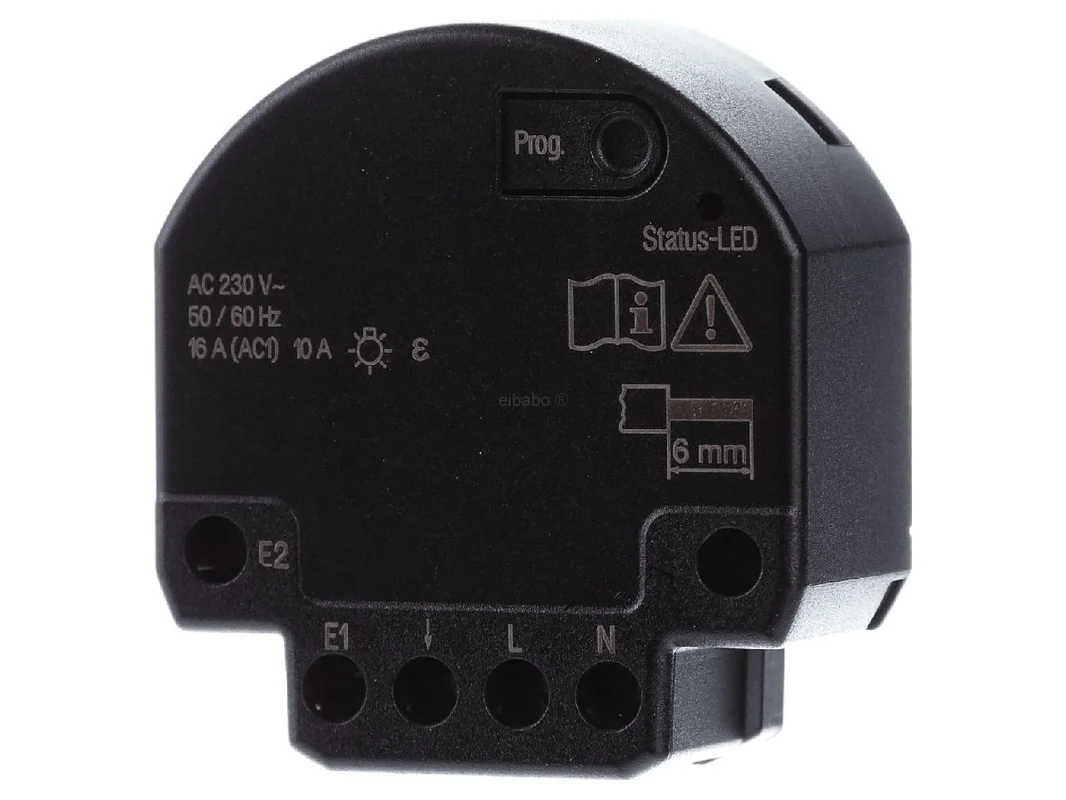

De Jung schakelactor Mini 1-voudig met 2 binaire ingangen BTS 1B 2U BTS1B2U is een compacte oplossing voor het slimme schakelen van verlichting en gangbare huishoudelijke apparaten. De inbouwmodule verbindt de klassieke installatie met moderne JUNG HOME bediening via app, drukknop, sensor of binaire ingang. Zo ontstaat een flexibele schakelcentrale voor afzonderlijke belastingen, scènes en groepen.

Slimme schakelbesturing voor licht, apparaten en scènes – Jung schakelactor Mini 1-voudig met 2 binaire ingangen BTS 1B 2U BTS1B2U

De actor is geschikt voor handmatig en automatisch schakelen in woningbouw en bij modernisering. Via Bluetooth Mesh kan het apparaat draadloos met ander JUNG HOME componenten worden gekoppeld. Twee vrij te gebruiken binaire ingangen maken de aansluiting van extern drukknoppen, schakelaars of weersensoren mogelijk. Daardoor kunnen niet alleen verbruikers worden geschakeld, maar ook toestanden worden uitgelezen, scènes worden gestart of centrale functies worden geactiveerd.

Bijzonder sterk is de combinatie van compacte bouwvorm, lokaal bekabeling en slimme logica. Tijdprogramma’s, trappenhuislichtfunctie, astrobesturing evenals in- en uitschakelvertraging zorgen voor veel comfort in het dagelijks leven. De volledig versleutelde draadloze communicatie en de eenvoudige ingebruikname via app maken het systeem professioneel compleet.

Producthighlights voordelen

• 1-voudige schakelactor: Voor het schakelen van verlichting en gangbare huishoudelijke apparaten.
• Twee binaire ingangen: Voor drukknoppen, schakelaars of sensoren met veel besturingsopties.
• JUNG HOME app: Eenvoudige ingebruikname, bediening en latere aanpassing via smartphone of tablet.
• Bluetooth Mesh: Versleutelde draadloze netwerkverbinding met repeaterfunctie in het JUNG HOME systeem.
• Flexibele scènebesturing: Belastingen kunnen in groepen, centrale functies en scènes worden geïntegreerd.
• Tot 16 tijdprogramma’s: Ideaal voor automatisch processen gedurende de dag.
• Astrotimer: Tijdprogramma’s met zonsopgang en zonsondergang.
• Trappenhuislichtfunctie: Met automatisch uitschakeling en uitschakelwaarschuwing.
• Nauwkeurige schakellogica: Met nalooptijd, inschakelvertraging en uitschakelvertraging.
• Blokkeerfunctie en geforceerde aansturing: Permanent AAN, permanent UIT of schakeling voor vaste tijd.
• Statusweergave: Meerkleurige weergave voor duidelijke terugkoppeling tijdens gebruik.
• Compact formaat: Geschikt voor montage in inbouwdozen volgens DIN 49073.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnummer	BTS1B2U
EAN	4011377202801
Catalogus	Schakelactor
Producttype	Schakelactor Mini, 1-voudig
Systeem	JUNG HOME
Montagetype	Inbouw, apparaatdoos volgens DIN 49073
Bediening	App, binaire ingangen, drukknoppen, sensoren
Aantal binaire ingangen	2
Draadloze standaard	Bluetooth Mesh
Draadloze frequentie	2402,0 bis 2480,0 MHz
Zendvermogen	max. 10 mW, klasse 1.5
Zendbereik in gebouw	ca. 30 m
Nominale spanning	AC 230 V
Netfrequentie	50/60 Hz
Ingangsspanning	AC 230 V
Stand-byvermogen	max. 0,2 W
Vermogensverlies	max. 4 W
Schakelstroom ohms bij 35 °C	16 A, AC1
Schakelstroom motoren	6 A
Aansluitvermogen gloeilampen	2300 W
Aansluitvermogen HV-halogeenlampen	2300 W
Aansluitvermogen elektronische transformatoren	1500 W
Aansluitvermogen inductieve transformatoren	1000 VA
Aansluitvermogen HV-LED	typ. 400 W
Aansluitvermogen compacte fluorescentielampen	typ. 400 W
Aansluitvermogen fluorescentielampen	920 VA, niet gecompenseerd
Inbouwdiepte	20 mm
Kabellengte belastingsleiding	max. 100 m
Kabellengte binaire ingang	max. 50 m
Omgevingstemperatuur	-5 bis +45 °C
Opslagtemperatuur	-5 bis +45 °C
Transporttemperatuur	-25 bis +70 °C
Relatieve vochtigheid	20 bis 70 %, geen condensatie
Nauwkeurigheid per maand	± 13 s
Gangreserve	min. 4 h
Afmetingen, L x B x H	48 x 51 x 20 mm
Beschermingsgraad	IP20

Meer mogelijkheden in het smart home: toepassing, voordelen en zinvolle alternatieven

De Jung schakelactor Mini 1-voudig met 2 binaire ingangen BTS 1B 2U BTS1B2U is ideaal wanneer een enkele belasting moet worden geschakeld en tegelijk in een modern smart home moet worden geïntegreerd. In tegenstelling tot eenvoudige relais biedt het apparaat twee extra ingangen voor conventionele bedieningspunten of sensoren. Dat is vooral handig wanneer bestaande drukknoppen behouden moeten blijven en tegelijk app-bediening, automatisering en scènes gewenst zijn.

• Voor lichtbesturing: Zeer geschikt voor plafondverlichting, gangverlichting, nevenruimtes of functionele zones.
• Voor apparaten: Zinvol voor het schakelen van typische huishoudelijke verbruikers binnen de toegestane belastingswaarden.
• Voor verbouwing en renovatie: Bestaande drukknoppen en schakelaars kunnen in slimme processen worden geïntegreerd.
• Voor automatisch werking: Tijdschema’s, astrotijden en trappenhuislicht verlagen de bedieningsinspanning.
• Voor sensoraansluiting: Via binaire ingangen kunnen ook weersensoren of statuscontacten worden gebruikt.

Binnen het JUNG HOME programma is de directe vergelijking met de JUNG HOME jaloezieactor Mini met 2 binaire ingangen zinvol. Beide apparaten delen bouwvorm, app-instelling, draadloze techniek en ingangslogica. Het verschil zit in de toepassing: de hier beschreven schakelactor is bedoeld voor licht en elektrisch belastingen, terwijl de jaloezieactor is ontworpen voor rolluiken, jaloezieën en markiezen met loop- en lamellenfuncties. Wie dus schakelen in plaats van bewegen en positioneren nodig heeft, kiest de schakelactor.

Ten opzichte van pure schakelmodules zonder binaire ingangen biedt dit model meer vrijheid bij de integratie van bestaande bedieningselementen. Dat bespaart vaak verbouwingswerk en verhoogt het nut in bestaande installaties. Voor projecten met focus op lokaal bediening plus draadloze koppeling is dat een duidelijk voordeel.

In de marktvergelijking kunnen bijvoorbeeld compacte inbouwactoren van Homematic IP, Shelly of Bosch Smart Home worden meegenomen. Homematic IP is sterker gericht op het eigen draadloze ecosysteem en is bij directe JUNG HOME integratie niet systeemeigen. Shelly scoort vaak met open integratie en app-focus, maar biedt afhankelijk van het model een ander systeemlogica en geen JUNG HOME bedieningsconcept. Bosch Smart Home is eveneens een gesloten systeem en vooral interessant voor gebruikers die al de Bosch centrale gebruiken. Voor een nette integratie in de JUNG HOME wereld is de BTS1B2U de geschiktere keuze.

Toepassingsgebieden en extra meerwaarde uit de functies

De module is geschikt voor veel schakeltaken in het verbonden gebouw. Door de vrije koppeling van de binaire ingangen met lokaal of draadloze JUNG HOME actoren ontstaat een hoge praktisch meerwaarde, zonder dat functies dubbel toegewezen hoeven te worden. Actorfunctie en ingangen kunnen onafhankelijk worden gebruikt, wat de planning duidelijk flexibeler maakt.

• Woonruimtes: Voor lichtscènes, centraal-UIT of tijdafhankelijke schakeling.
• Gangen en trappenhuizen: Met trappenhuislichtfunctie en uitschakelwaarschuwing.
• Keuken en bijkeuken: Voor gerichte schakeling van afzonderlijke verbruikers.
• Bestaande installaties: Wanneer conventionele drukknoppen verder gebruikt moeten worden.
• Weerafhankelijke processen: Met windalarm via aangesloten weersensoren op de binaire ingangen.
• Centrale functies: Integratie in groepen, scènes en zonebrede commando’s.

Extra meerwaarde biedt de geïntegreerde tijdlogica. Tot 16 tijdprogramma’s, automatisch actualisering van datum en tijd via mobiel eindapparaat evenals een gangreserve van minimaal 4 uur zorgen voor stabiele processen. Ook de blokkering van de Prog-toets kan in het dagelijks leven nuttig zijn, bijvoorbeeld in gevoelige zones of bij vast gedefinieerde gebruikersrechten.

De Jung schakelactor Mini 1-voudig met 2 binaire ingangen BTS 1B 2U BTS1B2U is een doordachte oplossing voor iedereen die compacte inbouwtechniek, slimme draadloze netwerkverbinding en flexibele ingangslogica in één apparaat wil combineren.
