Schakelapparaatcombinatie 0-DC-2MPPT-1001 – Kabelingang kabinet SOL-SC-1ST #2404299 – Phoenix – 2404299 – 4055626396248:

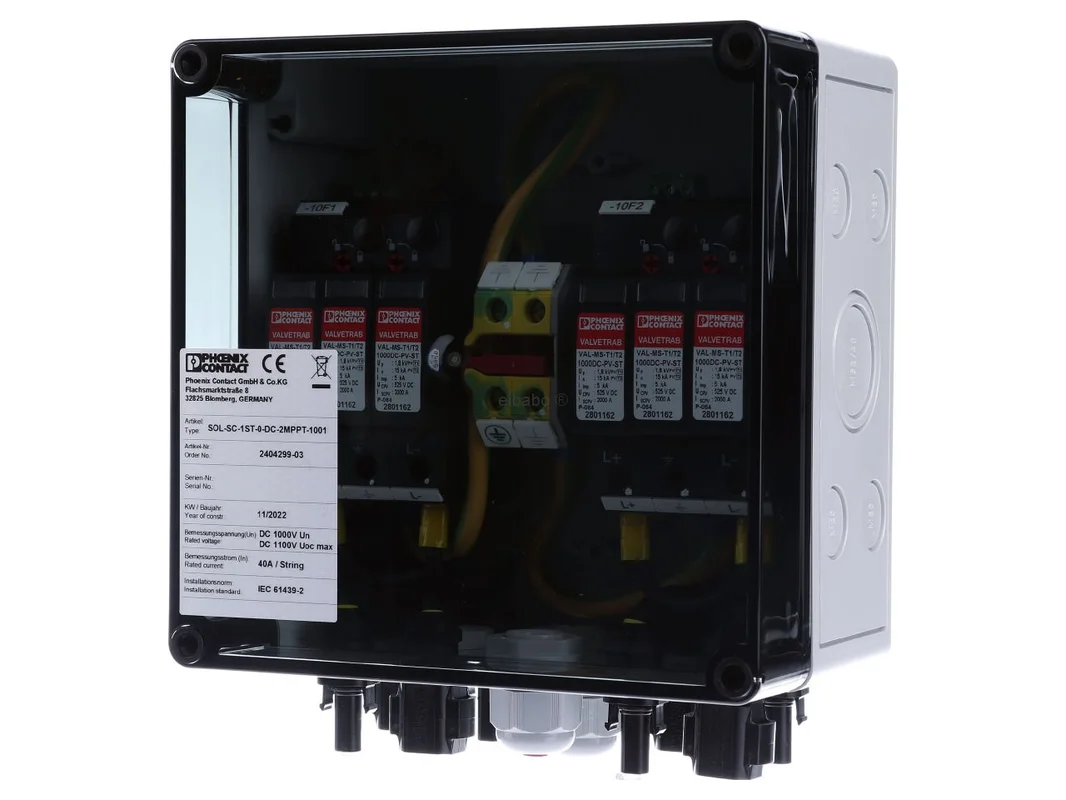

De Phoenix generatoraansluitkast DC 1000 V 2 MPPT met type 1/2 overspanningsbeveiliging SUNCLIX SOL-SC-1ST #2404299 is een doordachte oplossing voor PV-installaties met twee MPP-trackers. De aansluitkast combineert hoge systeemspanning, veilige stringaansluiting en effectieve bescherming tegen overspanning in een compacte opbouw. Daardoor is dit model ideaal voor normconform gebruik in moderne zonne-installaties, waar betrouwbaarheid, duidelijke bekabeling en een snelle aansluiting vereist zijn.

Phoenix generatoraansluitkast voor PV-installaties met 2 MPPT en 1000 V DC

Ontworpen voor fotovoltaïsche systemen tot 1000 V DC ondersteunt de generatoraansluitkast per MPP-tracker één string en creëert zo een nette, praktijkgerichte structuur voor twee gescheiden MPP-ingangen. De geïntegreerde type 1/2 overspanningsbeveiliging helpt gevoelige installatieonderdelen te beschermen tegen transiënte spanningen. De SUNCLIX kabelinvoer ondersteunt een tijdbesparende en veilige DC-aansluiting in de solarsector.

Producthighlights voordelen

• Ontworpen voor 2 MPPT: Geschikt voor PV-systemen met twee ondersteunde MPP-trackers.
• 1000 V DC systeemspanning: Geschikt voor krachtige zonne-installaties in het DC-bereik.
• Type 1/2 overspanningsbeveiliging: Ondersteunt de bescherming van de PV-installatie bij bliksem- en schakelimpulsen.
• Stringgerichte structuur: Per MPP-tracker is één string voorzien.
• SUNCLIX aansluitconcept: Beproefd voor een veilige en montagevriendelijke kabelinvoer.
• Compacte aansluitkast: Vergemakkelijkt de geordende integratie in de installatieplanning.
• Robuuste uitvoering: Ontworpen voor veeleisend gebruik in de omgeving van PV-installaties.
• Professionele systeemintegratie: Ondersteunt duidelijke bekabeling en goede onderhoudsvriendelijkheid.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix generatoraansluitkast DC 1000 V 2 MPPT met type 1/2 overspanningsbeveiliging SUNCLIX SOL-SC-1ST #2404299 2404299
Fabrikantartikelnummer	2404299
EAN	4055626396248
Catalogus	Aansluitkast
Producttype	Generatoraansluitkast / String Combiner Box
Model	SOL-SC-1ST-0-DC-2MPPT-1001
MPP-spanning	1000 V DC
Aantal ondersteunde MPP-trackers	2
Aantal strings	1 per MPP-tracker
Aantal string-ingangen	1 per MPP-tracker
Aantal uitgangen	1 per MPP-tracker
Max. stroom per string	40 A
Overspanningsbeveiliging	Type 1/2
Type kabelinvoer	SUNCLIX
Beschermingsgraad	IP65
Materiaal behuizing	Polycarbonaat
Afmetingen	ca. 180 x 180 x 111 mm
Bijzonderheid	DC-stekkerverbinder voor de aansluiting van de SCB inbegrepen bij het product

Sterke PV-aansluiting, beveiligingsconcept en zinvolle productalternatieven

In de praktijk scoort de generatoraansluitkast vooral daar waar twee MPP-trackers netjes en overzichtelijk moeten worden aangesloten. De combinatie van 1000 V DC-uitvoering, één string per tracker en geïntegreerde type 1/2 overspanningsbeveiliging maakt hem tot een zeer goede keuze voor professionele PV-projecten met hoge eisen aan installatiebeschikbaarheid en beveiligingsconcept. Dankzij de SUNCLIX kabelinvoer kan de DC-zijde efficiënt en systeemgericht worden opgebouwd.

In vergelijking met vergelijkbare oplossingen van dezelfde fabrikant met slechts één MPP-tracker of met een andere stringverdeling is dit model duidelijk ontworpen voor twee gescheiden trackers. Dat is voordelig wanneer een omvormer twee onafhankelijke MPP-ingangen gebruikt en per tracker een eigen string moet worden geleid. Varianten met 1 MPPT en 2 strings zijn eerder geschikt voor andere schakelingen, waarbij twee strings op één tracker worden samengevoegd. Modellen met extra DC-lastscheider dekken op hun beurt toepassingen af waarbij een uitgebreide scheidingsfunctie direct in de behuizing vereist is.

Als vergelijkbare producten van andere gerenommeerde fabrikanten komen afhankelijk van het project bijvoorbeeld stringboxen van Weidmüller, Hensel of Spelsberg in aanmerking. Weidmüller biedt vaak modulair opgebouwde PV-boxen met focus op flexibele configuratie. Hensel is vaak sterk in robuuste behuizingsoplossingen voor veeleisende omgevingen. Spelsberg overtuigt vaak met bestendige behuizingsconcepten en een breed installatieassortiment. Bij de selectie zijn vooral het aantal MPP-trackers, stringverdeling, beveiligingsconcept, stekkersysteem en de compatibiliteit met de bestaande PV-architectuur doorslaggevend.

Toepassingsgebieden

• Fotovoltaïsche installaties: Voor de gestructureerde DC-aansluiting in zonnesystemen tot 1000 V DC.
• Installaties met 2 MPPT: Ideaal voor omvormers met twee gescheiden MPP-trackers.
• Objecten met verhoogde beveiligingsbehoefte: Zinvol bij installaties waarin overspanningsbeveiliging direct geïntegreerd moet zijn.
• Professionele zonne-installatie: Geschikt voor nieuwbouw, modernisering of normconforme systeemuitbreiding.
• Onderhoudsvriendelijke PV-structuren: Ondersteunt duidelijke kabelgeleiding en goed overzicht in het DC-bereik.

Meerwaarde voor systeemontwerp en DC-bekabeling

De aanvullende productinformatie beschrijft de generatoraansluitkast als oplossing met een MPP-spanning van 1000 V DC, een stringaantal van 1 en een kabelinvoer via SUNCLIX. In de praktijk betekent dit: het product is ontworpen voor een duidelijke, niet overbelaste stringstructuur en ondersteunt per MPP-tracker een eenduidige toewijzing van de aangesloten PV-kabel. Juist bij installaties met twee MPP-ingangen kan dit de planning vereenvoudigen, het opsporen van fouten versnellen en een nette documentatie van de DC-zijde bevorderen. De geïntegreerde overspanningsbeveiliging van type 1/2 vult dit concept aan met een belangrijk veiligheidsaspect voor de langdurige werking van de installatie.

Daarmee is deze Phoenix generatoraansluitkast een sterke keuze voor PV-vakplanning en installatie wanneer twee MPP-trackers, 1000 V DC, SUNCLIX-aansluitcomfort en een geïntegreerde bescherming tegen overspanning in één compacte aansluitkast gewenst zijn.
