Description

Schakelrelais 1S1Ö 16A – Installatie relais 24VDC R12-110-24VDC – Eltako – 22110055 – 4010312201022:

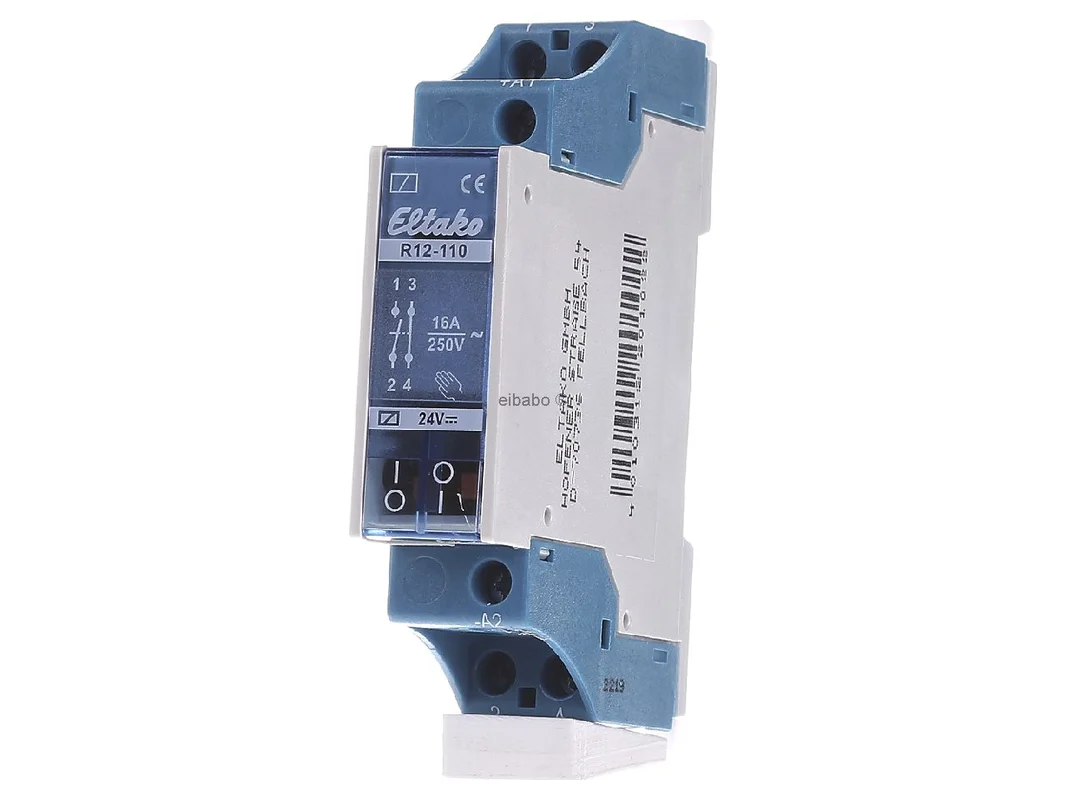

De Eltako schakelrelais R12-110-24VDC 22110055 is een compact installatierelais voor het betrouwbaar schakelen van elektrisch belastingen in verdelers en schakelkasten. Met 1 maakcontact, 1 verbreekcontact, 16 A schakelvermogen en 24 V DC stuurspanning is het relais ideaal voor vele taken in gebouwen, industrie en utiliteitsbouw. De robuuste uitvoering voor de DIN-rail, de handbediening en de duidelijke schakelstandindicatie maken het tot een praktijkgerichte oplossing voor een nette en veilige installatie.

Efficiënte schakeltechniek voor verdeling en besturing

Het Eltako schakelrelais 1 maakcontact 1 verbreekcontact 16A 24V DC R12-110-24VDC 22110055 combineert hoge functionele betrouwbaarheid met een ruimtebesparend formaat. Het is ontworpen voor seriemontage op draagrail volgens DIN-EN 60715 TH35 en heeft slechts één module-eenheid nodig. Daardoor kan het relais zeer goed worden geïntegreerd in moderne installaties met beperkte ruimte. De combinatie van maakcontact en verbreekcontact vergroot de mogelijkheden in stuur-, meld- en schakelkringen.

Producthighlights voordelen

• Compacte bouwvorm: Slechts 1 module-eenheid breed en daarmee ideaal voor smalle verdeelvelden.
• Voor DIN-rail: Geschikt voor montage op draagrail DIN-EN 60715 TH35.
• 24 V DC stuurspanning: Zeer geschikt voor veel besturingen met gelijkspanning.
• 1 maakcontact en 1 verbreekcontact: Flexibel inzetbaar voor schakel-, meld- en vergrendelingstaken.
• 16 A schakelvermogen: Ontworpen voor krachtige schakeltoepassingen in het dagelijks werk van de elektrotechnische installatie.
• Handbediening: Maakt een directe functietest mogelijk bij inbedrijfstelling en service.
• Schakelstandindicatie: De actuele status is snel en duidelijk herkenbaar.
• 100 % inschakelduur: Geschikt voor continu bedrijf en stabiele toepassingen.
• Hoge testspanningen: Ondersteunt een veilige scheiding tussen stuur- en lastkring.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Productnaam	R12-110-24VDC
Artikelnummer fabrikant	22110055
EAN	4010312201022
Catalogus	Installatierelais
Producttype	Schakelrelais
Aantal polen	2-polig
Contactuitvoering	1 maakcontact + 1 verbreekcontact
Nominale stroom	16 A
Nominale spanning contact	250 V AC
Stuurspanning	24 V DC
Montagewijze	Draagrail DIN-EN 60715 TH35
Breedte	18 mm
Inbouwdiepte	55 mm
Module-eenheden	1
Inschakelduur	100 %
Benodigd stuurvermogen	1,9 W
Contactafstand	3 mm
Testspanning contact naar contact	2000 V
Testspanning stuuraansluitingen naar contact	4000 V
Bijzonderheden	Handbediening, schakelstandindicatie

Praktische voordelen, alternatieven en passende relaisoplossingen

In de praktijk scoort dit relais met een duidelijke functie, compacte bouwvorm en goed zicht op de schakeltoestand. Het is geschikt voor besturingen met 24 V DC waarbij lastkringen veilig moeten worden geschakeld en toestanden correct moeten worden doorgegeven. Door 1 maakcontact en 1 verbreekcontact is het vaak de juiste keuze voor toepassingen met vrijgave, vergrendeling, melding of omschakellogica.

• Voordeel bij de toepassing: De handmatige bediening helpt bij test, onderhoud en snelle diagnose.
• Ruimtebesparende inbouw: Met slechts 18 mm breedte blijft meer ruimte over voor extra apparaten in de verdeler.
• Goed voor continu bedrijf: De uitvoering voor 100 % inschakelduur ondersteunt permanente schakeltaken.
• Meer flexibiliteit in de stroomkring: De mix van maakcontact en verbreekcontact is vaak veelzijdiger dan varianten met alleen maakcontacten.

Binnen de Eltako-serie is de R12-100 een nabije variant met slechts 1 maakcontact. Deze is vooral geschikt wanneer slechts één eenvoudig werkcontact nodig is. De R12-200 biedt 2 maakcontacten en is zinvol wanneer twee lastpaden parallel moeten worden geschakeld. De R12-110 onderscheidt zich door de combinatie van 1 maakcontact en 1 verbreekcontact en is daardoor bijzonder interessant voor besturingstaken met terugmelding of wederzijdse functie.

Als aansluitcompatibele Eltako-alternatieven komen elektronische schakelrelais zoals ER12DX-UC, ER12-200-UC en ER12-110-UC in aanmerking. Deze modellen zijn interessant waar een brede universele stuurspanning gevraagd is. De ER12-110-UC heeft dezelfde basisfunctie met 1 maakcontact en 1 verbreekcontact, maar werkt elektronisch en dekt een breed spanningsbereik af. De ER12DX-UC is eerder gericht op toepassingen waarbij elektronische schakeltechniek en lastvriendelijk schakelen voordelen bieden. Daarmee onderscheidt het zich in de praktijk duidelijk van de klassieke elektromechanische R12-110-24VDC.

Vergelijkbare producten van ander fabrikanten zijn afhankelijk van het project onder ander installatierelais van Finder, Eaton of Schneider Electric. Deze bieden deels vergelijkbare DIN-railrelais voor 24 V DC besturing. Belangrijke verschillen zitten vaak in contactconfiguratie, klemmenlayout, inbouwdiepte, indicatie-elementen of de focus op elektromechanische respectievelijk elektronische techniek. Bij vervanging of retrofit moet daarom altijd worden gelet op spoelspanning, contacttype, breedte en aansluitschema.

Techniek en toepassing duidelijk samengevat

Het modulair inbouwapparaat is ontworpen voor montage op draagrail DIN-EN 60715 TH35 en beschikt over handbediening en schakelstandindicatie. Met 2-polige uitvoering, 16 A bij 250 V AC, 1 maakcontact en 1 verbreekcontact dekt het veel typische schakeltaken in de installatietechniek af. De bouwvorm met 18 mm breedte en 55 mm diepte bespaart ruimte in de verdeler en vergemakkelijkt de integratie in compacte opbouwen.

Voor permanent bedrijf is het relais ontworpen voor 100 % inschakelduur. Het benodigde stuurvermogen bedraagt 1,9 W. Een contactafstand van 3 mm en testspanningen van 2000 V tussen de contacten en 4000 V tussen stuuraansluitingen en contactkring onderstrepen de solide technische uitvoering. Wanneer in een installatie in plaats van een vaste 24 V DC stuurspanning een bredere spanningskeuze nodig is, kunnen binnen het Eltako-programma ook aansluitcompatibele elektronische varianten zoals ER12DX-UC, ER12-200-UC of ER12-110-UC een interessante optie zijn. Hun universele stuurspanning dekt 12 tot 230 V AC bij 50 tot 60 Hz en 12 tot 230 V DC af.

De Eltako R12-110-24VDC 22110055 is een sterke keuze voor iedereen die een compact, belastbaar en praktijkgericht installatierelais zoekt met 24 V DC besturing en 1 maakcontact plus 1 verbreekcontact.
