Schakelrelais voor serie EB – Installatierelais 12VDC R12-200-24V DC – Eltako – 22200055 – 4010312201046:

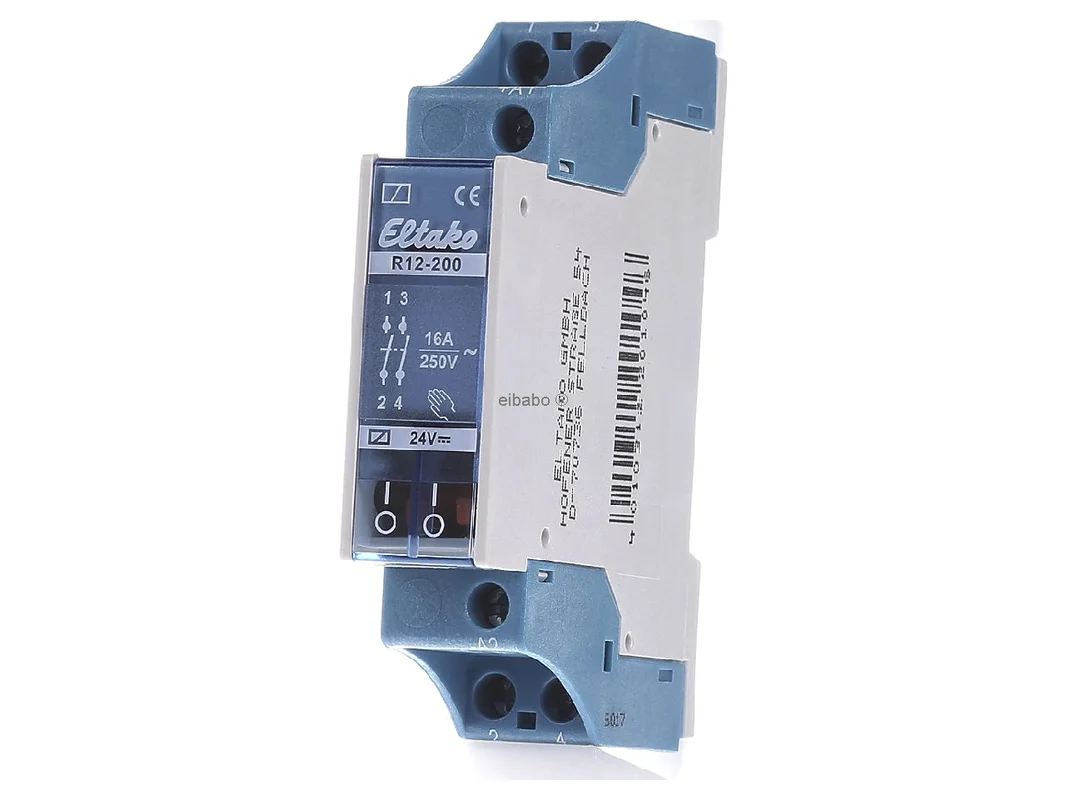

De Eltako schakelrelais DIN-rail 2-polig 2 maakcontacten 16A 24V DC R12-200-24V DC 22200055 is een compact installatierelais voor het veilig schakelen van elektrische belastingen in de verdeler. Het is geschikt voor rij-inbouw op draagrail en combineert een duidelijke schakelfunctie met robuuste techniek, hoge bestendigheid tegen continue belasting en een goed zichtbare schakelstandindicatie. Met 2 maakcontacten, 16A schakelvermogen en 24V DC stuurspanning is dit relais ideaal voor moderne besturings- en installatietaken.

Precies installatierelais voor schakelkast en DIN-rail

Het relais is ontworpen voor montage op DIN-EN 60715 TH35 en neemt met slechts één module weinig ruimte in de verdeler in. De 2-polige uitvoering met 2 maakcontacten maakt een betrouwbare lastschakeling mogelijk in veel toepassingen binnen de gebouw- en besturingstechniek. Dankzij handbediening en schakelstandindicatie blijft de toestand van het apparaat altijd snel afleesbaar, wat de ingebruikname en het onderhoud aanzienlijk vereenvoudigt.

Producthighlights voordelen

• 2-polige uitvoering: Geschikt voor veelzijdige schakeltaken met twee maakcontacten.
• 16A schakelvermogen: Ontworpen voor krachtige belastingen in typische installatieomgevingen.
• 24V DC stuurspanning: Geschikt voor veel toepassingen in besturing, automatisering en gebouwtechniek.
• DIN-rail montage: Snelle montage op draagrail volgens DIN-EN 60715 TH35.
• Handbediening: Praktisch voor test, service en directe functiecontrole.
• Schakelstandindicatie: De actuele schakeltoestand is onmiddellijk herkenbaar.
• Compact formaat: Slechts 1 module breed en daardoor zeer ruimtebesparend.
• 100% inschakelduur: Geschikt voor continu gebruik in de schakelkast.
• Hoge testspanning: Ondersteunt een veilige elektrische scheiding in de installatie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Artikelnaam	Eltako schakelrelais DIN-rail 2-polig 2 maakcontacten 16A 24V DC R12-200-24V DC 22200055
Fabrikantartikelnummer	22200055
EAN	4010312201046
Catalogus	Installatierelais
Producttype	Schakelrelais
Montagetype	DIN-rail
Norm voor draagrail	DIN-EN 60715 TH35
Uitvoering	2-polig
Contacten	2 maakcontacten
Aantal verbreekcontacten	0
Aantal wisselcontacten	0
Nominale spanning	250V AC
Nominale stroom	16A
Stuurspanning	24V DC
Benodigd stuurvermogen	1,9W
Inschakelduur	100%
Contactafstand	3mm
Testspanning contact naar contact	2000V
Testspanning stuurkring naar contact	4000V
Breedte	18mm
Inbouwdiepte	55mm
Modules	1
Bediening	met handbediening
Weergave	Schakelstandindicatie

Voordelen in de praktijk, passende Eltako-alternatieven en vergelijking met andere merken

Dit installatierelais is vooral een sterke keuze wanneer een duidelijk gedefinieerde 24V-DC-aansturing gevraagd is. In besturingen met vaste gelijkspanning biedt het een directe, eenvoudige integratie zonder het grotere spanningsbereik van een universeel apparaat. Dat is voordelig in schakelkasten, in gebouwautomatisering, bij koppeltoepassingen en bij centrale besturingen met DC-voeding.

• Ruimtebesparend in de verdeler: Slechts één module breed maakt compacte opbouwen eenvoudiger.
• Goed voor duidelijke DC-concepten: 24V DC is in veel besturingen een vaste standaard.
• Overzichtelijk in service: Handbediening en indicatie helpen bij test en diagnose.
• Geschikt voor continu gebruik: De 100% inschakelduur ondersteunt lange schakelfasen.
• Zuivere lastscheiding: 2 maakcontacten maken het gericht schakelen van twee stroompaden mogelijk.

Binnen het assortiment van de fabrikant zijn er aansluitcompatibele alternatieven met afwijkende functie. Het elektronisch schakelrelais ER12-200-UC is een passende optie wanneer een universele stuurspanning van 12 tot 230V AC of DC nodig is. Daardoor is het beter geschikt voor installaties met wisselende stuurspanningen of voor moderniseringen met gemengde signaalsoorten. De ER12DX-UC biedt eveneens universele stuurspanning en is interessant voor toepassingen waarin elektronisch schakeleigenschappen gevraagd zijn. De ER12-110-UC onderscheidt zich vooral door 1 maakcontact en 1 verbreekcontact. Dit model is aan te bevelen wanneer naast inschakelen ook een tegengesteld schakelsignaal nodig is.

In tegenstelling tot deze elektronisch varianten werkt het voorliggende relais klassiek elektromechanisch met een vaste 24V-DC-spoel. Dat kan in duidelijk gedefinieerde DC-stuurkringen de eenvoudige keuze vergemakkelijken. Wie daarentegen meer flexibiliteit bij de aansturing zoekt, kiest eerder voor een UC-variant.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn afhankelijk van de toepassing eveneens beschikbaar. Apparaten uit de Finder Serie 22 worden vaak in vergelijkbare installatietaken toegepast, maar verschillen per type in spoelspanning, contactconfiguratie en bouwvorm. Schneider Electric Acti9 iTL relais zijn bekend in verdeelomgevingen, maar zijn vaak als stroomstoot- of impulsschakelaar uitgevoerd en daardoor functioneel niet in elk geval direct gelijk. Hager installatieschakelaars zoals modellen uit de ESC-serie zijn eerder bedoeld voor andere lastprofielen en vaak hogere stromen, maar hebben afhankelijk van de eis meer ruimte nodig of volgen een ander schakelprincipe. Voor directe vervanging moet daarom altijd worden gelet op contacttype, stuurspanning, inbouwdiepte en de gewenste apparaatfunctie.

Techniek, schakelwaarden en montagevoordelen duidelijk uitgelegd

Het relais is 2-polig opgebouwd en ontworpen voor 16A bij 250V AC. Het wordt op een draagrail volgens DIN-EN 60715 TH35 gemonteerd en beschikt over handbediening met schakelstandindicatie. Met 18mm breedte en 55mm diepte kan het apparaat ook in compacte verdeelkasten netjes worden geïntegreerd. Het benodigde stuurvermogen bedraagt 1,9W. De 100% inschakelduur maakt het relais geschikt voor permanente schakeltoestanden.

De 2 maakcontacten bieden een contactafstand van 3mm. De testspanning tussen contact en contact bedraagt 2000V. Tussen stuuraansluitingen en contact bedraagt de testspanning 4000V. Deze waarden onderstrepen de geschiktheid voor professioneel gebruik in installatie- en besturingsomgevingen.

Als in plaats van een vaste 24V-DC-aansturing een grotere spanningsflexibiliteit gewenst is, kunnen aansluitcompatibele elektronisch schakelrelais uit het Eltako-programma een passende oplossing zijn. De universele stuurspanning UC dekt bij deze varianten het bereik van 12 tot 230V AC bij 50 tot 60Hz en 12 tot 230V DC. Daardoor kunnen afhankelijk van het installatieconcept verschillende soorten aansturing eenvoudiger worden gerealiseerd zonder de aansluitlogica fundamenteel te veranderen.

Toepassingsgebieden

• Gebouwinstallatie: Voor schakeltaken in de onderverdeler en schakelkast.
• Besturingstechniek: Geschikt voor schakelen via 24V-DC-stuursignalen.
• Automatisering: Geschikt voor vaste schakelfuncties in technische installaties.
• Centrale schakelsystemen: Zinvol bij duidelijke last- en stuurkringen.
• Servicevriendelijke installaties: Ideaal wanneer handbediening en indicatie gewenst zijn.

Dit Eltako installatierelais is een doordachte oplossing voor compacte DIN-rail opbouwen met 24V-DC-besturing, 2 maakcontacten en betrouwbare schakelfunctie in professioneel gebruik.
