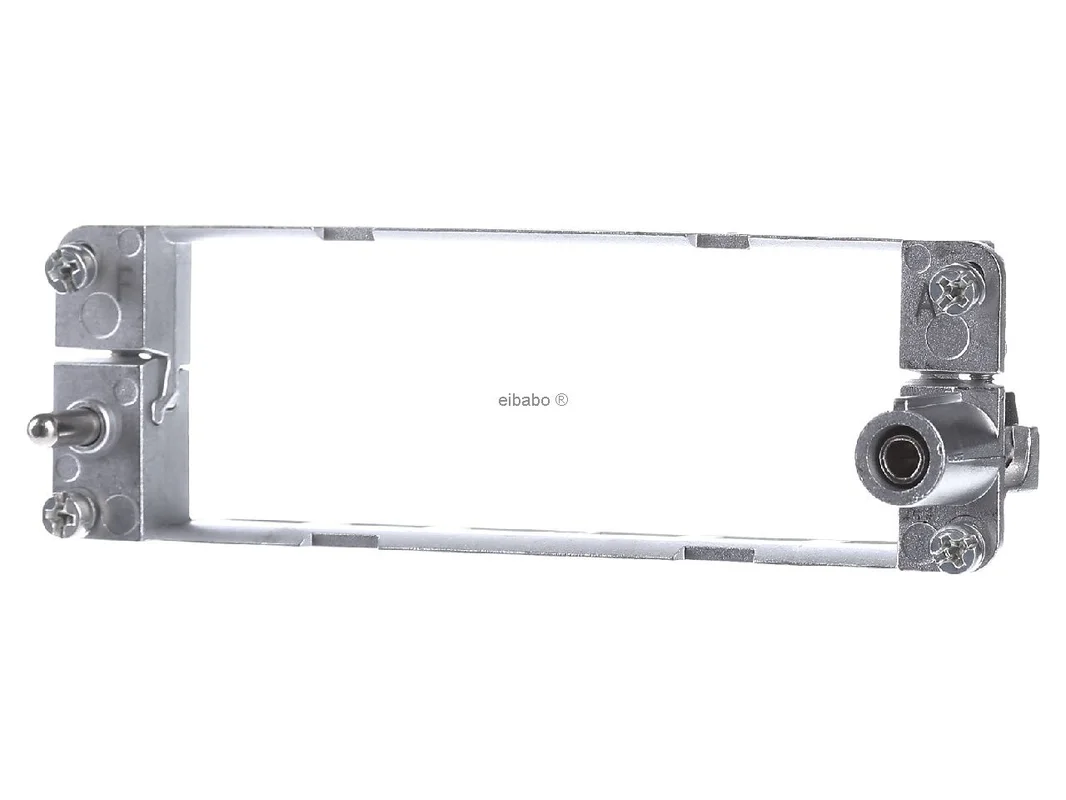

Scharnierend frame voor 6 modules G=24 B – Modulair montageraam industrieel 09 14 024 0303 – Harting – 5713140021273:

Het Harting scharnierframe voor industriële connectoren 6 modules A tot F met de aanduiding 09 14 024 0303 is een nauwkeurige oplossing voor de modulair opbouw van robuuste connectoren. Als contactinzet-houder van de Han-Modular® serie zorgt het voor een duidelijke module-opname, een veilige positionering en een praktijkgerichte montage in bouwgrootte 24 B. De uitvoering met aanduiding A tot F vergemakkelijkt de toewijzing van de modules en ondersteunt een snelle, nette systeemopbouw.

Modulair scharnierframe voor industriële steeksystemen

Het Harting scharnierframe is ontworpen voor 6 modules en past in toepassingen waarbij energie, signalen, data of pneumatiek in één steekvlak worden gecombineerd. De opklapbare constructie vereenvoudigt de uitrusting en ondersteunt een veilige opname van Han-Modular® inzetten. Dankzij de bouwgrootte 24 B is het frame geschikt voor industriële installaties, machinebouw, schakelkastbouw en veeleisende interfaces in het veld.

Producthighlights voordelen

• Voor 6 modules: Ideaal voor modulair steekbeelden met hoge flexibiliteit.
• Aanduiding A tot F: Vereenvoudigt de toewijzing bij montage en service.
• Scharnierframe-ontwerp: Vergemakkelijkt de opname en inbouw van de modules.
• Bouwgrootte 24 B: Geschikt voor veel beproefde Han-Modular® behuizingen.
• Grote systeemdiversiteit: Geschikt voor de combinatie van meerdere overdrachtstypen.
• Robuuste uitvoering: Ontworpen voor gebruik in industriële omgevingen.
• Veilige modulebevestiging: Ondersteunt een stabiele pasvorm in de connector.
• Efficiënt onderhoud: Duidelijke structuur bespaart tijd bij ombouw en onderhoud.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Harting
Artikelomschrijving	Scharnierframe voor industriële connectoren
Fabrikantartikelnummer	09 14 024 0303
Bestelcode	09140240303
EAN	5713140021273
Catalogus	Contactinzet-houder
Serie	Han-Modular®
Producttype	Scharnierframe / klapframe
Bouwgrootte	24 B
Aantal modules	6
Aanduiding	A tot F
Geschikt voor	Han-Modular® modules
Bevestigingstype	female/male retaining
Materiaal	Spuitgietzink
Afmetingen	111 x 34,45 x 36,3 mm
Inbouwbereik	104 x 27 mm
Steekcycli	minstens 500
Temperatuurbereik	-40 °C tot +125 °C

Flexibele module-opname met duidelijke A tot F-aanduiding

Het Harting scharnierframe ondersteunt de doelgerichte opbouw van modulair connectoren voor complexe industriële taken. Een groot voordeel is de eenduidige aanduiding A tot F. Die helpt bij de snelle positionering van de afzonderlijke modules en verlaagt het risico op verwisselingen bij montage, controle en onderhoud. Juist bij wisselende interfaces of bij servicevriendelijke installaties betaalt deze duidelijke structuur zich in de praktijk uit.

Vergeleken met vergelijkbare Harting frames met een ander modulebreedte dient deze versie specifiek voor de opbouw met 6 modules in 24 B. Varianten met een afwijkend aantal modules zijn zinvol wanneer een kleiner of groter steekbeeld nodig is. modellen met een ander aanduiding kunnen vooral verschillen in de toewijzing van de moduleplaatsen, wat belangrijk is bij bestaande installaties en vaste bezettingen.

Binnen het Harting portfolio is dit scharnierframe vooral geschikt wanneer een modulair uitbreiding met zes posities gevraagd is. Andere frames van de fabrikant met dezelfde bouwgrootte, maar een ander binnenindeling, zijn eerder geschikt voor afwijkende moduleconcepten of speciale contactcombinaties. Zo kan de interface nauwkeurig worden afgestemd op de behoefte van machine, installatie of schakelkast.

• Duidelijke structuur in gebruik: Lettermarkering van A tot F voor beter overzicht.
• Geschikt voor modulair concepten: Energie, signaal en data kunnen systeemgericht worden gecombineerd.
• Tijdbesparende montage: De opklapbare framevorm vergemakkelijkt de uitrusting.
• Hoge praktisch toepasbaarheid: Geschikt voor machinebouw, automatisering en industriële distributie.

Bij vergelijkbare producten van ander gerenommeerde fabrikanten zijn eveneens modulair frames voor zware connectoren te vinden, bijvoorbeeld van ILME, Phoenix Contact of TE Connectivity. De wezenlijke verschillen liggen meestal in het systeemplatform, de maattekeningen, de modulegeometrie en de seriecompatibiliteit. Een directe uitwisselbaarheid is daarom alleen mogelijk wanneer bouwvorm, behuizing, vergrendeling en modulestandaard exact overeenkomen. Voor Han-Modular® toepassingen is dit frame afgestemd op de systeemwereld van Harting en daarmee de juiste keuze voor een nette, normconforme integratie.

Toepassingsgebieden

• Machinebouw: Voor modulair aansluitpunten met meerdere media in één connector.
• Automatisering: Praktisch wanneer signaal, vermogen en data in één gemeenschappelijke interface samenkomen.
• Schakelkastbouw: Geschikt voor gestructureerde en servicevriendelijke steekbeelden.
• Installatiebouw: Voordelig bij robuuste, duidelijk gestructureerde verbindingspunten.
• Onderhoud en ombouw: Goed voor toepassingen met duidelijke moduultoewijzing en snelle controle.

De aanvullende aanduiding Scharnierframe, voor 6 modules, A tot F, bouwgrootte 24 B beschrijft de kernsterkte van dit product bijzonder treffend: een robuuste, netjes ingedeelde contactinzet-houder voor modulair Harting connectoren. De combinatie van 6-voudige module-opname, letteraanduiding en 24 B-bouwvorm maakt het frame tot een doordachte oplossing voor industriële steekbeelden met hoge flexibiliteit en duidelijke toewijzing.
