Description

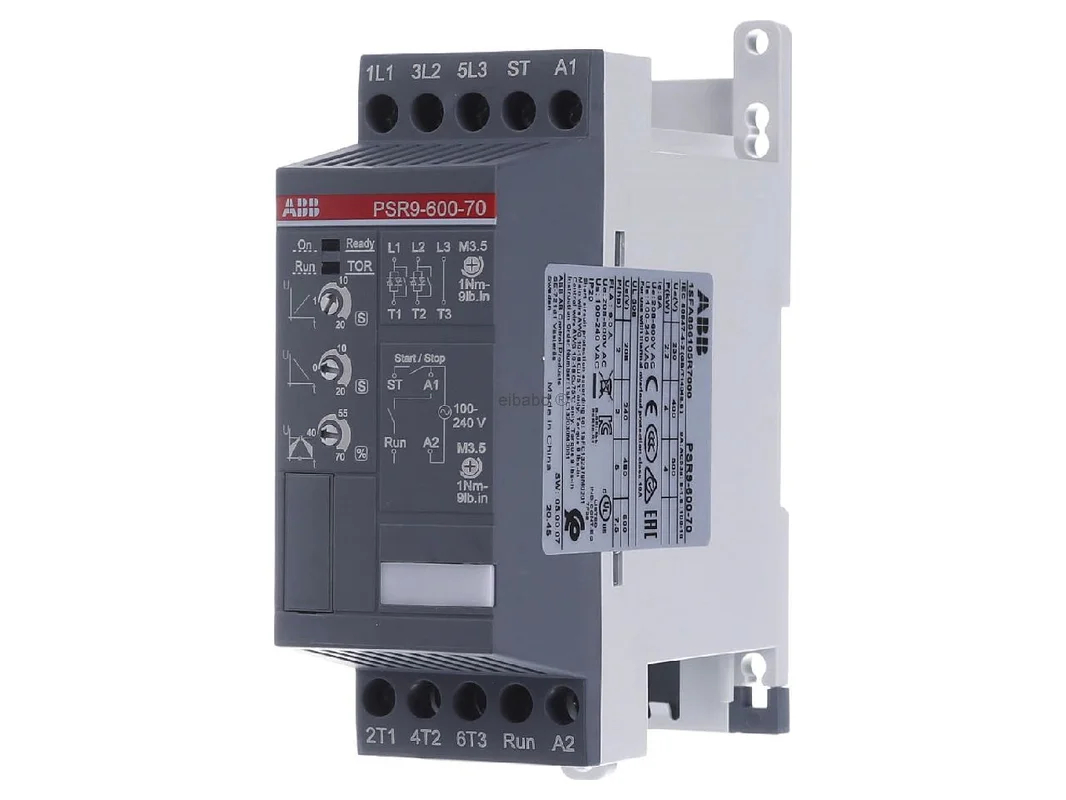

Softstarter 100-240VAC – Softstarter 9A 240 … 100VAC PSR 9-600-70 – ABB – 1SFA896105R7000 – 7320500338223:

De ABB softstarter PSR 9-600-70 is een compacte oplossing voor het zacht starten en stoppen van draaistroommotoren. Met 9 A nominale stroom, 208 tot 600 V AC bedrijfsspanning en interne bypass combineert het apparaat een ruimtebesparende bouwvorm met efficiënte werking. Het resultaat is een rustige motorstart, minder elektrisch belasting en een verminderde mechanische belasting voor aandrijving en installatie.

ABB softstarter PSR 9-600-70 voor compacte motorstarts

De softstarter is ontworpen voor toepassingen waarbij een zachte aanloop en een gecontroleerde uitloop gewenst zijn. Door de tweefasige regeling via spanningsramp worden stroompieken bij het starten verminderd. Dat verbetert de bescherming van de motor en ondersteunt een stabiele werking in veel industriële installaties. Dankzij de compacte PSR-bouwvorm is het model bijzonder geschikt voor smalle schakelkasten en economische startconcepten.

Producthighlights voordelen

• Zachte motorstart: Vermindert belastingen op motor, as, koppeling en net.
• Zachte motorstop: Ondersteunt een rustige uitloop in passende toepassingen.
• Interne bypass: Vermindert verliezen tijdens bedrijf en verlaagt de warmte in de schakelkast.
• Compacte bouwvorm: Ideaal voor installaties met weinig ruimte en klein startercombinaties.
• Eenvoudige instelling: Drie potentiometers vergemakkelijken de ingebruikname.
• Breed spanningsbereik: Geschikt voor 208 tot 600 V AC bij draaistroommotoren.
• Stuurspanning 100 tot 240 V AC: Flexibel te integreren in veel besturingsconcepten.
• RUN-signaal via relais: Praktisch voor statusmelding in de installatie.
• Voor veel starts per uur: Goed geschikt voor frequente startprocessen.
• Efficiënte startoplossing: Vaak duidelijk compacter dan klassieke ster-driehoek-oplossingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnaam	PSR 9-600-70
Fabrikantartikelnummer	1SFA896105R7000
EAN	7320500338223
Catalogus	Softstarters
Producttype	Softstarter voor draaistroommotoren
Nominale stroom	9 A
Bedrijfsspanning	208 tot 600 V AC
Stuurspanning	100 tot 240 V AC, 50/60 Hz
Besturingsprincipe	tweefasige regeling via spanningsramp
Functie	Softstart en softstop
Bypass	intern geïntegreerd
Signaal	RUN-relais, maakcontact
Instelwijze	3 potentiometers aan de voorzijde
Motorvermogen	ca. 4 kW bij 400 V, ca. 5 hp bij 460 V
Vermogensverlies	ca. 6,5 W
Montagewijze	compacte schakelkastmontage
Beschermingsgraad	IP20
Afmetingen	140 x 45 x 114 mm

Compacte startoplossing met duidelijke voordelen in de schakelkast

De ABB softstarter 9A 208-600V AC voor draaistroommotoren met interne bypass PSR 9-600-70 is ideaal geschikt voor transporttechniek, pompen, ventilatoren, compressoren en vele ander standaardaandrijvingen. Vooral daar waar een directe netstart te hard zou zijn, zorgt de softstarter voor een duidelijk rustigere overgang naar bedrijf. Dat beschermt de aangesloten mechanica, verminderd schokken bij het starten en kan de levensduur van de installatie positief beïnvloeden.

Binnen het ABB-assortiment is de PSR-serie de compacte instapklasse voor eenvoudige en betrouwbare start- en stoptaken. Vergeleken met grotere ABB-series zoals PSE of PSTX ligt de focus hier duidelijk op een slanke, economische oplossing met eenvoudige bediening. Wie uitgebreide beschermingsfuncties, meer diagnose of complexe regelopties nodig heeft, kiest eerder voor PSE of PSTX. Voor klassieke toepassingen met hoge ruimtebesparing is de PSR-serie echter vaak de juiste keuze.

Binnen de PSR-familie onderscheidt het model zich vooral door de nominale stroom. Kleinere varianten zoals PSR3-600-70 of PSR6-600-70 zijn geschikt voor lagere motorstromen. Grotere modellen zoals PSR12-600-70 of hoger dekken zwaardere aandrijvingen af. In de toepassing blijft het basisprincipe gelijk, terwijl de keuze wordt bepaald door stroom en motorvermogen.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld softstarters uit de series Siemens SIRIUS 3RW, Schneider Electric Altistart 01 of Eaton DS7. Deze apparaten dekken vergelijkbare basistaken af, maar verschillen afhankelijk van de serie in bouwgrootte, bedieningsconcept, diagnoseomvang en accessoires. Voor gebruikers die al vertrouwen op ABB-motorbeveiligingsschakelaars en accessoires, biedt de PSR-serie voordelen bij de systeemintegratie en bij de compacte opbouw van de startcombinatie.

Toepassingsgebieden

• Pompen: Minder drukstoten bij starten en stoppen.
• Ventilatoren: Rustige aanloop met lagere netbelasting.
• Transportinstallaties: Zachte start voor mechanica en transportgoed.
• Compressoren: Verminderde aanloopbelasting in standaardtoepassingen.
• Machinebouw: Compacte integratie in schakelkasten met weinig ruimte.

Efficiënte PSR-techniek voor eenvoudige inrichting en rustige motorloop

De PSR-serie behoort tot de compactste softstarters van ABB en is ontworpen voor ruimtebesparende startinrichtingen. In combinatie met passende motorbeveiligingsschakelaars ontstaat een bijzonder slanke startoplossing, die vaak duidelijk minder ruimte nodig heeft dan een klassieke ster-driehoekstarter. De geïntegreerde bypass verlaagt energieverliezen bij continubedrijf en vereenvoudigt tegelijk de aansluiting.

Een verder voordeel ligt in de zeer eenvoudige inrichting. Door de beperking tot drie potentiometers kan het apparaat snel en praktisch worden ingesteld. Ondanks het eenvoudige concept zorgen de geoptimaliseerde rampeigenschappen voor een rustige aan- en uitloop onder verschillende inzetomstandigheden. Zo verbindt de PSR-techniek een snelle ingebruikname met solide prestaties in het industriële dagelijks gebruik.

De ABB PSR 9-600-70 is een sterke keuze voor iedereen die een compacte, efficiënte en eenvoudig instelbare softstarter voor draaistroommotoren zoekt.
