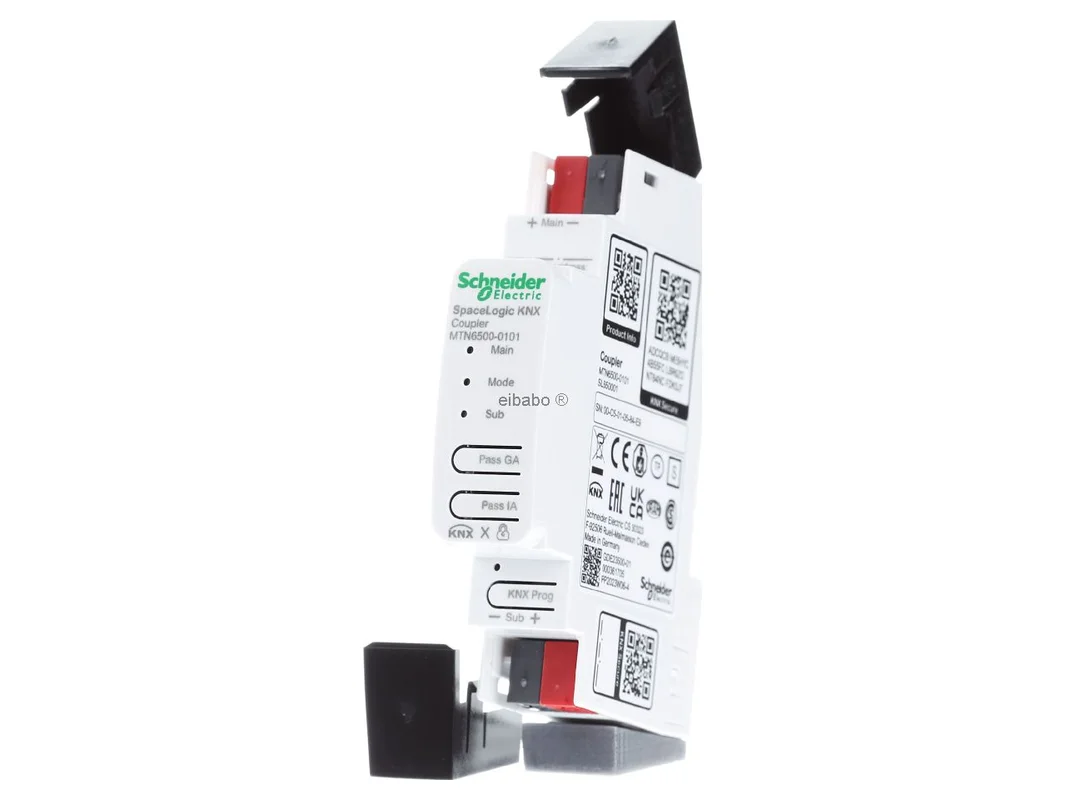

SpaceLogic KNX-koppeling DIN-rail – Gebieds- / lijnkoppeling voor KNX-domotica MTN6500-0101 – Merten – 3606489917876:

De Merten KNX lijnkoppelaar DIN-rail met KNX Security en galvanische scheiding MTN6500-0101 is de professionele oplossing voor de logische verbinding van KNX-lijnen en gebieden in moderne woon- en utiliteitsgebouwen. Het apparaat combineert hoge bedrijfszekerheid, duidelijke telegrambesturing en effectieve galvanische scheiding in één compact DIN-railapparaat voor veeleisende KNX-installaties.

Merten KNX lijnkoppelaar voor veilige en efficiënte KNX-structuren

De koppelaar ondersteunt KNX Security en maakt de doorgifte van beveiligde en onbeveiligde communicatie mogelijk. Daardoor is hij ideaal voor projecten waarin klassieke KNX-topologieën worden gecombineerd met verhoogde beveiligingseisen. De geïntegreerde filtertabel van 8 kByte vermindert de busbelasting, terwijl KNX Longframes en de compatibiliteit met ETS 5 of hoger een toekomstbestendige projectplanning ondersteunen.

Dankzij de parametreerbare functie als lijnkoppelaar, gebiedskoppelaar of repeater past het apparaat zich flexibel aan nieuwe en bestaande KNX-systemen aan. Twee drukknoppen voor testdoeleinden en drie status-leds vergemakkelijken inbedrijfstelling, diagnose en service direct in de verdeler.

Producthighlights voordelen

• KNX Security: Bescherming voor apparaattoegang en veilige telegramdoorgifte in het KNX-systeem.
• Galvanische scheiding: Zorgt voor een nette elektrische ontkoppeling tussen lijnen en gebieden.
• Flexibel gebruik: Parametreerbaar als lijnkoppelaar, gebiedskoppelaar of repeater.
• Filtertabel: 8 kByte filtertabel voor het verminderen van onnodige busbelasting.
• KNX Longframes: Ondersteunt moderne telegramformaten voor uitgebreide KNX-toepassingen.
• ETS-compatibel: Geschikt voor ETS 5 of hoger en daardoor goed te integreren in actuele projecten.
• diagnose op het apparaat: Twee drukknoppen en drie leds voor test, status en snelle controle.
• Compacte bouwvorm: Slechts 1 module-eenheid breed en daarmee ideaal voor ruimtebesparende verdelers.
• Parametreerbare telegrambesturing: Doorgifte, herhaling en bevestiging gericht instelbaar.
• Universeel inzetbaar: Voor nieuwbouw, modernisering en uitbreiding van bestaande KNX-lijnen.

Praktische functies voor stabiele KNX-communicatie

• Busbelasting verlagen: De filterfunctie laat alleen relevante groepsadressen door en ontlast daarmee de lijn.
• Veilige scheiding: Ideaal voor het structureren van grotere KNX-installaties met hoofdlijn en onderlijn.
• Repeaterbedrijf: Uitbreiding van een lijn door extra segmenten in bestaande installaties.
• Gerichte doorgifte: Groepen en fysiek geadresseerde telegrammen kunnen afzonderlijk worden geparametreerd.
• Stabiele overdracht: Telegramherhalingen bij fouten zijn afzonderlijk per telegramtype instelbaar.
• Praktische diagnose: Leds tonen bedrijfstoestanden snel en duidelijk direct op het apparaat.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Merten KNX lijnkoppelaar DIN-rail met KNX Security en galvanische scheiding MTN6500-0101
EAN	3606489917876
Catalogus	Lijn-/gebiedskoppelaar
Bussysteem	KNX
Montagetype	DIN-rail, hoedrail TH35 volgens EN 60715
Apparaatfunctie	Lijnkoppelaar, gebiedskoppelaar of repeater
Voeding	via KNX-bus
Stroomopname hoofdlijn	< 5 mA
Stroomopname onderlijn	< 3 mA
Communicatie	KNX, KNX Longframe, KNX Data Security
Security-functie	KNX Security voor telegrammen en apparaattoegang
Filtertabel	8 kByte
Scheiding	galvanische scheiding tussen de lijnen
Bediening	2 geïntegreerde drukknoppen
Statusweergave	3 leds
Aansluiting	Busaansluitklem
Apparaatbreedte	1 module, ca. 18 mm
Afmetingen H x B x D	110 x 18 x 66 mm
Beschermingsgraad	IP20
Bedrijfstemperatuur	-5 °C tot +45 °C
ETS-ondersteuning	ETS 5 of hoger

Veilige lijnstructuur, duidelijke telegramroutes en sterke ETS-praktijk

De Merten KNX lijnkoppelaar DIN-rail met KNX Security en galvanische scheiding MTN6500-0101 is bijzonder sterk daar waar KNX-installaties overzichtelijk moeten worden gestructureerd, beveiligd en tegelijk flexibel moeten kunnen worden uitgebreid. In kantoorgebouwen, wooncomplexen of gemengd gebruikte objecten scheidt hij lijnen galvanisch, vermindert hij onnodig telegramverkeer en verbetert zo de stabiliteit in de gehele bus.

Een centraal voordeel ligt in de combinatie van security, filterprestaties en flexibele parametrering. Terwijl eenvoudige koppelaars vooral standaardtelegrammen doorgeven, maakt dit apparaat een duidelijk fijnere besturing van groepstelegrammen, broadcasts en fysiek geadresseerde telegrammen mogelijk. Dat is vooral belangrijk in projecten waarin veel deelnemers, meerdere lijnen en duidelijk gedefinieerde communicatieroutes samenkomen.

• Hoge netstabiliteit door filterfunctie en galvanische scheiding.
• Meer bescherming in het project door KNX Security voor communicatie en toegang.
• Flexibel gebruik als gebiedskoppelaar, lijnkoppelaar of repeater.
• Zeer compacte bouwvorm voor efficiënt gebruik van de ruimte in de verdeler.
• Geschikt voor bestaande installaties en nieuwe KNX-structuren.
• Comfortabele inbedrijfstelling door leds en testdrukknoppen direct op het apparaat.
• Ondersteuning van KNX Longframes voor moderne projecteisen.

Binnen de SpaceLogic KNX-familie is dit apparaat duidelijk gericht op toepassingen voor lijn- en gebiedskoppeling met extra focus op veiligheid. Eenvoudigere koppelaars zonder uitgebreide security-focus of zonder vergelijkbare filterprestaties zijn eerder geschikt voor kleinere, minder gevoelige KNX-structuren. Dit model is de betere keuze wanneer meerdere lijnen netjes gescheiden en tegelijk veilig verbonden moeten worden.

Ten opzichte van zuivere repeateroplossingen van dezelfde fabrikant biedt de koppelaar meer controle over de telegramstroom tussen hoofd- en onderlijn. Een repeater dient primair voor segmentuitbreiding, terwijl dit apparaat daarnaast de logische structurering en de lastvermindering in het KNX-netwerk ondersteunt.

Als in een project slechts één lijn wordt verlengd, kan een repeaterfunctie voldoende zijn. Zodra echter lijnen of gebieden logisch gekoppeld en van elkaar gescheiden moeten worden, toont een lijnkoppelaar duidelijk zijn voordelen. Daarmee is hij vooral zinvol in grotere installaties met verdelers per verdieping, gebiedsindeling of beveiligingseisen.

In kleinere woonprojecten met slechts één compacte KNX-lijn is een koppelaar vaak niet per se nodig. In meergezinswoningen, kantoorruimten of bij technisch gescheiden gebruikszones zorgt hij daarentegen voor een nette topologie en hogere buskwaliteit.

Vergelijkbare KNX-lijnkoppelaars zijn onder andere verkrijgbaar van ABB, MDT en Gira. ABB-modellen zijn vaak sterk gericht op grote gebouwtechnische toepassingen en bieden afhankelijk van de serie een zeer brede systeemintegratie. MDT scoort vaak met een duidelijk gestructureerde ETS-applicatie en praktijkgerichte parametrering voor veel integratoren. Gira-apparaten zijn verbreid in hoogwaardige gebouwprojecten en meestal nauw geïntegreerd in de betreffende systeemomgeving.

Daartegenover overtuigt dit model door de combinatie van compacte 1-modulebouwvorm, KNX Security, galvanische scheiding en flexibel gebruik als koppelaar of repeater. Voor de compatibiliteit in het KNX-systeem is vooral een nette ETS-parametrering doorslaggevend, omdat basisfuncties fabrikantoverschrijdend op KNX-standaarden zijn gebaseerd.

In ETS moet eerst worden vastgelegd of het apparaat als lijnkoppelaar, gebiedskoppelaar of repeater moet werken. Deze keuze beïnvloedt direct de filtering en de doorgifte van telegrammen. In een typisch woonproject met hoofdlijn en verdiepingslijn is gebruik als lijnkoppelaar aan te bevelen, zodat alleen relevante groepsadressen in de onderlijn terechtkomen.

Voor projecten met KNX Security moet het apparaat vroeg in de veilige projectstructuur worden geïntegreerd. Praktisch is het om eerst de topologie netjes op te bouwen, daarna de certificaten in het project toe te wijzen en pas vervolgens de veilige inbedrijfstelling uit te voeren. Zo blijft de download duidelijk navolgbaar en worden latere servicewerkzaamheden eenvoudiger.

Een praktijkgericht voorbeeld: Een hoofdlijn verzorgt weerstation, visualisatie en centrale logica. In de onderlijn bevinden zich drukknoppen, actoren en sensoren van een verdieping. Via de filtertabel worden alleen de werkelijk benodigde groepsadressen doorgestuurd. Dat verlaagt de belasting en verbetert de reactie op de verdieping. Een ander voorbeeld is het gebruik als repeater in een bestaande lijn, wanneer extra segmentopbouw nodig is zonder de volledige structuur opnieuw te plannen.

Bij storingen loont het om telegramherhalingen en bevestigingen gericht te controleren. Worden groepstelegrammen vaak herhaald, dan kan een te open doorgifte of een onduidelijke groepsstructuur de oorzaak zijn. Een nette scheiding van centrale adressen, gebiedsfuncties en lokale groepen verbetert hier meestal snel het overzicht en de busrust.

Met deze koppelaar kiest u voor een sterke basis voor stabiele, veilige en netjes gestructureerde KNX-installaties. Het apparaat combineert moderne securityfuncties met hoge praktijkgerichtheid in de schakelkast en schept de beste voorwaarden voor betrouwbare communicatie tussen lijnen en gebieden. Ideaal voor iedereen die zijn KNX-project professioneel wil opbouwen, uitbreiden of moderniseren.
