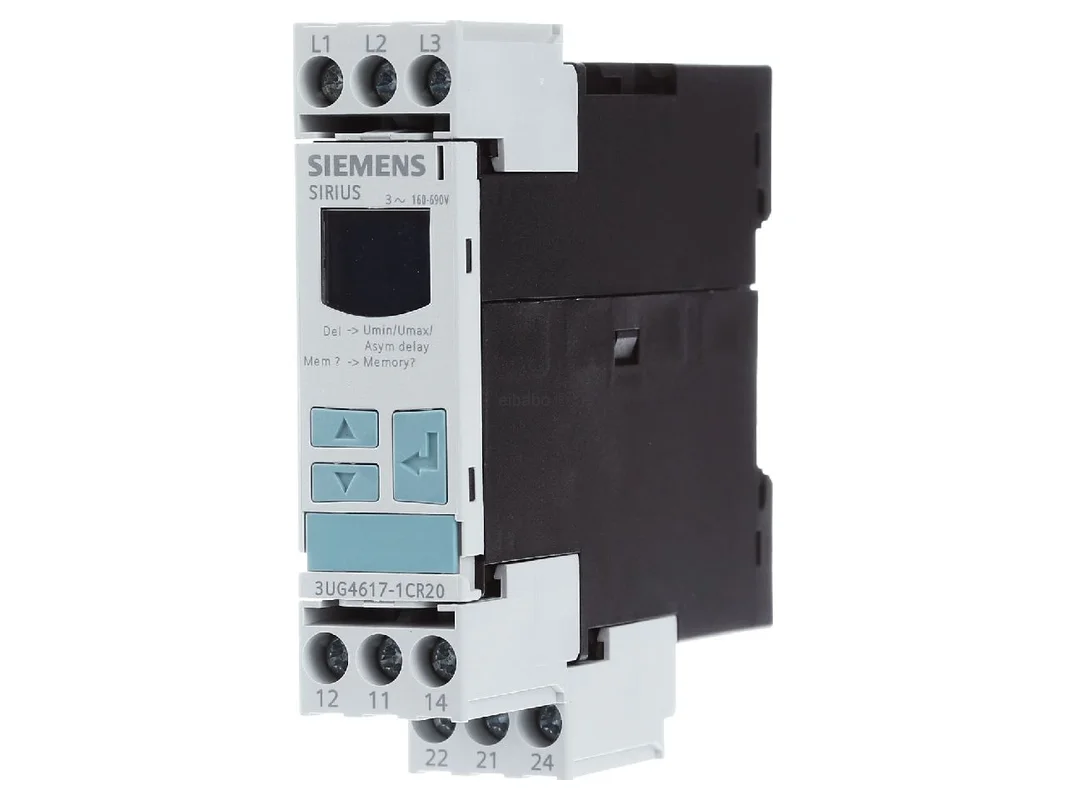

Spanningsbewaking 3×160-690VAC 2W – Fasebewakingsrelais 160 … 690V 3UG4617-1CR20 – Siemens – 4011209648395:

De Siemens driefasige spanningsbewakingsrelais 3UG4617-1CR20 is een nauwkeurige oplossing voor de veilige bewaking van 3-fasige netten in de industrie, gebouwentechniek en mobiele installaties. Het apparaat detecteert fase-uitval, fasevolgordefouten, onderspanning, overspanning en asymmetrie vroegtijdig en helpt zo aandrijvingen, compressoren, pompen en ander gevoelige verbruikers doeltreffend te beschermen.

Siemens driefasige spanningsbewakingsrelais 3UG4617-1CR20 voor stabiele netten en hoge bedrijfszekerheid

Als digitaal netbewakingsrelais uit de SIRIUS-serie combineert dit model een brede spanningsdekking met flexibele parametrering. De automatisch fasevolgordecorrectie vereenvoudigt de ingebruikname, terwijl het lcd-scherm een duidelijke diagnose van actuele waarde en fouttype mogelijk maakt. Dankzij de smalle bouwvorm is het relais zeer geschikt voor montage op de DIN-rail in compacte schakelkasten.

Producthoogtepunten voordelen

• Uitgebreide netbewaking: Detecteert fasevolgorde, fase-uitval, asymmetrie evenals onder- en overspanning.
• Breed spanningsbereik: Geschikt voor 3 x 160 tot 690 V AC bij 50 tot 60 Hz.
• Automatische fasevolgordecorrectie: Ondersteunt een snelle en veilige ingebruikname.
• Digitale instelling: Waarden voor hysterese, vertraging en grensbereiken kunnen doelgericht worden aangepast.
• LCD met duidelijke waardeweergave: Vereenvoudigt diagnose, controle en service tijdens bedrijf.
• Vensterbewaking mogelijk: Geschikt voor toepassingen met bovenste en onderste spanningsgrenzen.
• Smalle bouwbreedte: Bespaart ruimte in de schakelkast en ondersteunt compacte concepten.
• Schroefaansluiting: Beproefde aansluitmethode voor veel industriële standaardtoepassingen.
• Hoge installatiebeschikbaarheid: Vroege foutdetectie verminderd stilstand en gevolgschade.
• Wereldwijd inzetbaar: Geschikt voor Internationale projecten dankzij het brede spanningsbereik.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Driefasig spanningsbewakingsrelais 3UG4617-1CR20
Fabrikantartikelnummer	3UG4617-1CR20
EAN	4011209648395
Productserie	SIRIUS 3UG4
Catalogus	Fasebewakingsapparaat
Productfunctie	Fasebewakingsrelais
Uitvoering	Digitaal instelbaar netbewakingsrelais
Bewaakte spanning	AC
Aantal fasen	3-fasig
Meetbereik	3 x 160 tot 690 V AC
Frequentiebereik	50 tot 60 Hz
Onderspanning	instelbaar, 160 tot 690 V
Overspanning	instelbaar, 160 tot 690 V
Asymmetrie	instelbaar, 0 tot 20 %
Hysterese	1 tot 20 V
Uitschakelvertraging	0 tot 20 s
Aanspreekvertraging	0,1 tot 20 s
Max. reactietijd	450 ms
Weergave	LCD
LED-weergave	nee
RESET	Auto-RESET
Schakelcontacten	2 wisselcontacten
Contacttype	1 wisselcontact voor fasecorrectie, 1 wisselcontact voor netfout
Nominale stroom contacten	5 A thermisch
Aansluittype	Schroefaansluiting
Afneembare klemmen	ja
Montagetype	DIN-rail
Beschermingsgraad	IP20
Stootspanningsvastheid	6 kV
Vervuilingsgraad	3
Toegestane inbouwhoogte	tot 2.000 m
Bedrijfstemperatuur	-25 tot +60 °C
Opslagtemperatuur	-40 tot +85 °C
Mechanische levensduur	typisch 10.000.000 schakelcycli
Galvanische scheiding	tussen ingang, uitgangen en voeding
Bouwbreedte	22,5 mm
Hoogte	92 mm

Alternatief, toepassingsvoordelen en verschillen met vergelijkbare bewakingsrelais

Het Siemens driefasige spanningsbewakingsrelais 3UG4617-1CR20 is vooral zinvol wanneer in 3-fasige netten niet alleen een eenvoudige fase-uitval moet worden gedetecteerd, maar ook grenswaardeoverschrijdingen door onderspanning, overspanning en asymmetrisch netverhoudingen. Vooral bij motoren, koelinstallaties, bouwplaatsinstallaties, kranen of mobiele compressoren zorgt dit voor meer bescherming en een gerichte uitschakeling in geval van storing.

• Voordeel in gebruik: Een brede spanningsdekking verminderd het aantal verschillende apparaattoepassingen in het project.
• Voordeel bij service: Het lcd-scherm toont actuele waarden en fouten duidelijk, wat diagnose en herstart versnelt.
• Voordeel bij planning: De smalle bouwvorm bespaart waardevolle ruimte in de schakelkast.
• Voordeel bij ingebruikname: De automatisch correctie van de fasevolgorde ondersteunt een snelle controle van de bedrading.

Binnen het Siemens-programma geldt dit model als uitlopend artikel. Als voorkeursopvolger is de Siemens 3UG5618-1CR20 voorzien. De opvolger dekt hetzelfde functionele bereik voor fasevolgorde, fase-uitval, onder- en overspanning evenals asymmetrie af, maar behoort tot de nieuwere generatie. Wie bij nieuwe installaties wil inzetten op langdurige seriecontinuïteit, plant in de regel met het opvolgermodel. De 3UG4617-1CR20 blijft echter voor bestaande installaties en gerichte vervanging een zeer passende keuze wanneer bouwvorm en functie bij de bestaande besturing passen.

Vergelijking met vergelijkbare Siemens-apparaten: Eenvoudigere varianten uit de SIRIUS-serie richten zich deels sterker op afzonderlijke foutbeelden of op smallere spanningsbereiken. Dit model heeft dan een voordeel wanneer meerdere bewakingsfuncties in slechts één relais moeten worden gebundeld. Apparaten met veerklemaansluiting uit dezelfde familie zijn daarentegen beter geschikt voor toepassingen met snelle montage of verhoogde trillingsbelasting.

Opmerkingen over vergelijkbare producten van ander fabrikanten: modellen uit de series Finder, Carlo Gavazzi of Omron worden eveneens gebruikt voor 3-fasige spanningsbewaking. Verschillen liggen vaak in het type weergave, parametrering, contactconcept, spanningsvenster en aansluittype. Bij vervanging in bestaande Siemens-installaties moet vooral worden gelet op identieke schakellogica, spanningsbereik, DIN-railmaten en bedrading, omdat niet elk fabricaat zonder aanpassing 1:1 compatibel is.

Toepassingsgebieden in industrie, infrastructuur en mobiele installaties

• Motorbeveiliging: Voor motoren en aandrijvingen bij kritische netkwaliteit.
• Koel- en klimaattechniek: Geschikt voor klimaatcompressoren en koelinstallaties.
• Bouwplaatsbedrijf: Helpt bij fluctuerende voeding in tijdelijke netten.
• Kraan- en heftechniek: Ondersteunt de bewaking van gevoelige 3-fasige verbruikers.
• Containers en mobiele systemen: Zinvol bij verplaatsbare installaties met wisselende voeding.
• Gebouwautomatisering: Voor de bewaking van belangrijke energiepaden in de schakelkast.

Meerwaarde voor netbewaking, parametrering en opvolgingsplanning

Dit digitaal instelbare bewakingsrelais uit de SIRIUS 3UG4-familie is ontwikkeld voor veeleisende netten waarin afwijkingen van de voedingsspanning betrouwbaar moeten worden gedetecteerd. Het apparaat bewaakt fasevolgorde, fase-uitval en asymmetrie evenals onder- en overspanning in een compacte opbouw. Daarnaast kan het relais flexibele worden ingesteld op bewaking bij overschrijding of onderschrijding en op vensterbedrijf. Daardoor kan het zeer doelgericht aan de betreft installatie worden aangepast.

De vrij instelbare vertragingstijden en het parametreerbare RESET-gedrag maken de toepassing bijzonder flexibel. Zo kan het relais tolerant werken bij kortstondige spanningsschommelingen of bij kritische belastingen bewust snel reageren. De diagnose via weergave van actuele waarde en fouttype verhoogt de transparantie tijdens bedrijf en vergemakkelijkt het opsporen van fouten door onderhoud en instandhouding.

Voor exploitanten met bestaande installaties is belangrijk: de 3UG4617-1CR20 is een uitlopend artikel. De voorkeursopvolger 3UG5618-1CR20 wordt vooral aanbevolen bij nieuwe planning, bij standaardisering op actuele series of wanneer toekomstige strategieën voor reserveonderdelen moeten worden meegenomen. Voor reparatie, vervanging in bestaande installaties en functioneel vergelijkbare vervanging blijft dit model echter een krachtige optie op het gebied van fasebewaking.

De Siemens 3UG4617-1CR20 is een sterke keuze voor iedereen die een veelzijdig fasebewakingsrelais met digitaal instelling, breed spanningsbereik en duidelijke foutdiagnose voor industriële 3-fasige netten zoekt.
