Description

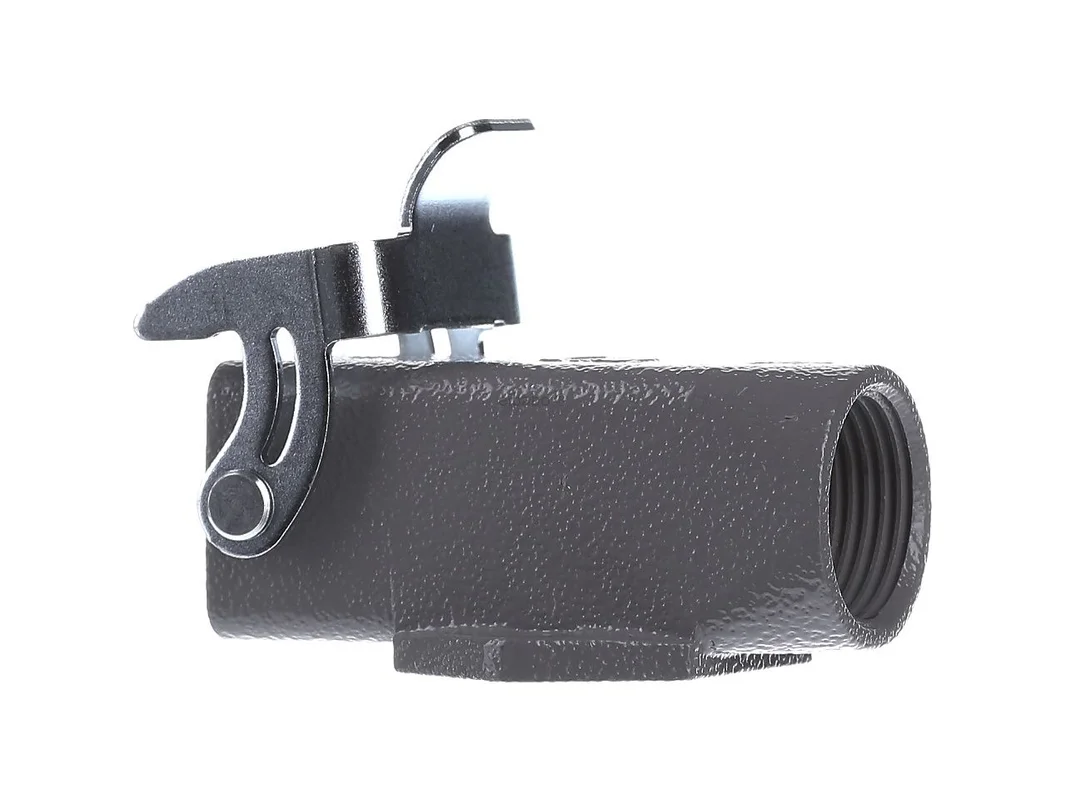

Stekkerhuis 2xM20 – Socket case voor industriële connector 19 30 010 1270 – Harting – 5713140125667:

De Harting sokkelbehuizing laag met zijdelingse kabelinvoer is een robuuste oplossing voor industriële connectoren in het formaat Han 10B. De lage bouwvorm bespaart ruimte, terwijl twee zijdelingse M20-ingangen een flexibele kabelgeleiding mogelijk maken. De behuizing van aluminium persgietwerk met stofgrijze poedercoating combineert bescherming, stabiliteit en een professionele uitstraling voor veeleisende omgevingen.

Harting sokkelbehuizing voor compacte industriële toepassingen

Deze sokkelbehuizing is ontworpen voor gebruik met passende Han B connectoren en is bijzonder geschikt voor machinebouw, automatisering, energieverdeling en installaties met weinig inbouwruimte. De combinatie van lage bouwvorm, zijdelingse kabeluitgang en dubbele vergrendeling zorgt voor een veilige, goed toegankelijke en praktijkgerichte verbindingsoplossing.

Producthighlights voordelen

• Lage bouwvorm: Ideaal bij krappe ruimteverhoudingen in de schakelkast, aan machines of aan behuizingswanden.
• Zijdelingse kabelinvoer: Ondersteunt een nette kabelgeleiding bij beperkte inbouwdiepte.
• Twee M20-ingangen: Goed geschikt voor toepassingen met gescheiden kabeltrajecten of aangepaste kabeltoevoer.
• Dwarssluitbeugelvergrendeling: Zorgt voor een stevige pasvorm en een veilige verbinding tijdens bedrijf.
• Aluminium persgietwerk: Biedt hoge mechanische sterkte voor industriële omgevingen.
• Oppervlak met poedercoating: Ondersteunt de bescherming van de behuizing en zorgt voor een slijtvaste buitenlaag.
• Polycarbonaat en roestvrij staal: De vergrendeling combineert een laag gewicht met hoge bestendigheid.
• NBR-afdichting: Ondersteunt een betrouwbare afdichting tegen omgevingsinvloeden.
• Han B systeemgrootte 10B: Passend voor veel beproefde toepassingen op het gebied van zware industriële connectoren.
• Voor industrie ontworpen: Zeer goed geschikt voor energie, signalen en besturingen in ruwe omgevingen.

Technische gegevens in één oogopslag

Compacte bouwvorm, veilige vergrendeling en slimme kabelgeleiding

De Harting sokkelbehuizing laag zijdelingse kabelinvoer met dwarssluitbeugel Han 10B 2xM20 19 30 010 1270 19300101270 toont zijn sterke punten daar waar robuuste connectoren veilig moeten worden gemonteerd bij weinig ruimte. De lage uitvoering is een duidelijke keuze voor krappe machinekamers, compacte besturingen en toepassingen met een lage opbouwhoogte. Door de twee zijdelingse M20-ingangen kunnen kabels gericht worden toegevoerd, wat de planning in de schakelkast of aan de installatie kan vergemakkelijken.

Vergeleken met hogere Harting sokkelbehuizingen uit dezelfde serie biedt deze variant vooral voordelen op krappe inbouwlocaties. Hogere behuizingen kunnen zinvol zijn wanneer meer ruimte nodig is voor grote kabelbuigradii of speciale inzetstukken. Ten opzichte van uitvoeringen met slechts één kabelinvoer is deze versie beter geschikt voor gescheiden kabeltrajecten of voor installaties waarbij twee kabels netjes en geordend moeten worden ingevoerd. Varianten met langsbeugels kunnen afhankelijk van de inbouwsituatie een ander toegangsrichting bieden, terwijl dwarssluitbeugels vaak praktisch zijn bij bediening aan de voorzijde.

Bij vergelijkbare producten van ander bekende fabrikanten zijn vergelijkbare industriële behuizingen te vinden van bijvoorbeeld ILME, Weidmüller en Phoenix Contact. ILME biedt vaak een zeer brede variantenkeuze bij inzetstukken en behuizingen, terwijl Weidmüller in de schakelkastomgeving vaak inzet op systeemgerichte oplossingen. Phoenix Contact scoort in veel toepassingen met een goede integratie in moderne automatiseringsconcepten. Voor directe compatibiliteit moeten echter altijd de passende bouwgrootte 10B, de behuizingsvorm, het type vergrendeling en de interface met het betreft contactinzetstuk worden gecontroleerd.

Toepassingsgebieden en extra meerwaarde

• Machinebouw: Voor robuuste steekverbindingen aan machines, modules en aandrijvingen.
• Automatisering: Goed geschikt voor besturingen, sensortechniek en energietoevoer.
• Installatiebouw: Praktisch bij compacte inbouwsituaties met zijdelingse kabelgeleiding.
• Schakelkastbouw: Zinvol bij laag diepte en duidelijk geplande kabelgeleiding.
• Industriële omgevingen: Slijtvaste materialen en veilige vergrendeling voor dagelijks gebruik.

Als opbouwende sokkelbehuizing in bouwgrootte 10 B combineert deze uitvoering een lage vorm met dubbele vergrendeling via dwarssluitbeugels. De behuizing bestaat uit gepoedercoat aluminium persgietwerk in RAL 7037 stofgrijs. De vergrendeling van polycarbonaat en roestvrij staal is afgestemd op industrieel gebruik. Twee zijdelingse kabelingangen in M20 vergroten de vrijheid bij de installatie. De NBR-afdichting ondersteunt een betrouwbare afdichting, terwijl de beschermingsgraad IP65 en het brede temperatuurbereik het gebruik in veel industriële sectoren vergemakkelijken.
