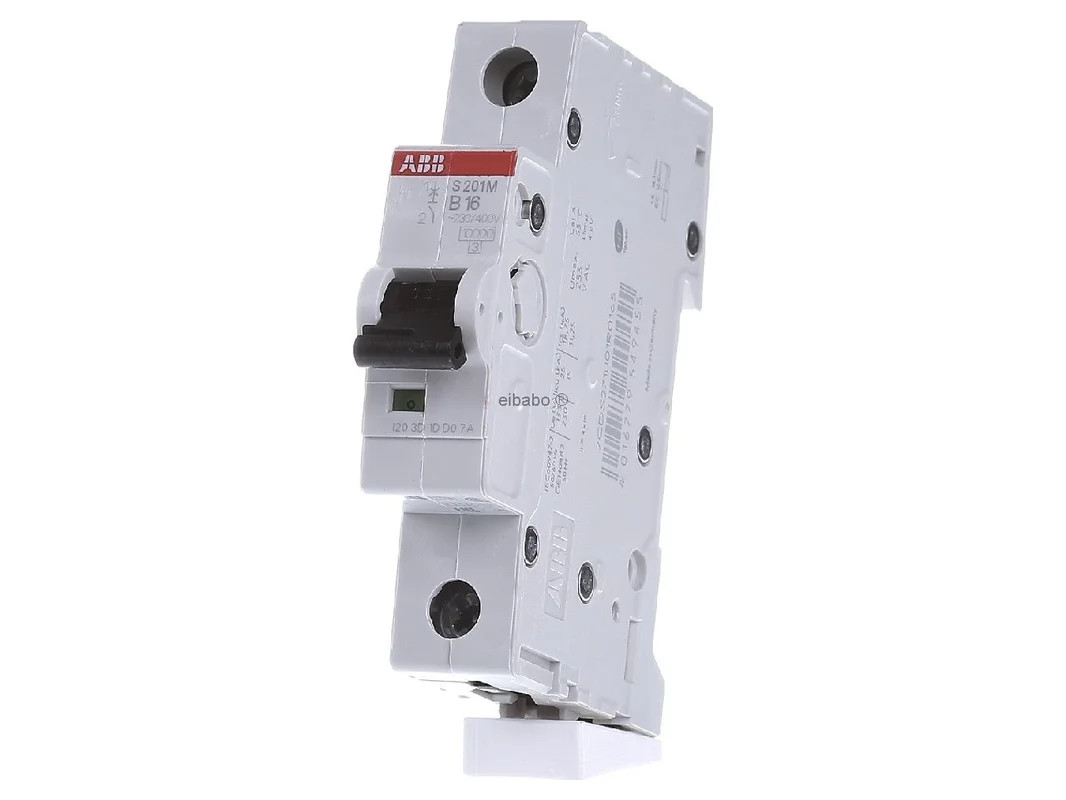

Stroomonderbreker 10kA 16A B 1p – Miniatuur stroomonderbreker 1-polig B16A S201M-B16 – ABB – 2CDS271001R0165 – 4016779549455:

De ABB installatieautomaat S201M-B16 is een 1-polig automatisch zekering voor de betrouwbare bescherming van kabels en leidingen bij overbelasting en kortsluiting. Met B-karakteristiek, 16 A nominale stroom en 10 kA afschakelvermogen volgens IEC/EN 60898-1 is het apparaat geschikt voor woningbouw, utiliteitsbouw en veel commerciële installaties. De compacte bouwvorm voor de DIN-rail, de duidelijke schakelstandindicatie en de doordachte klemtechniek maken de installatie veilig, netjes en praktijkgericht.

ABB installatieautomaat S201M-B16 voor normconforme leidingbeveiliging

Als onderdeel van de serie S200M biedt dit model een stroombegrenzende beschermingsfunctie met thermische uitschakeling bij overbelasting en elektromechanische uitschakeling bij kortsluiting. De B-karakteristiek is ideaal voor stroomkringen met lage inschakelstromen, bijvoorbeeld in de klassieke gebouwinstallatie voor licht- en algemene wandcontactdooskringen. Door de hoge normdekking volgens IEC/EN 60898-1 en IEC/EN 60947-2 kan de schakelaar flexibele worden toegepast in woon-, commerciële en industriële omgevingen.

Producthighlights voordelen

• Betrouwbare leidingbeveiliging: Beschermt kabels en leidingen effectief tegen overbelasting en kortsluiting.
• B-karakteristiek: Geschikt voor stroomkringen met lage tot middelhoge inschakelstromen.
• 16 A nominale stroom: Goed geschikt voor veel standaardstroomkringen in de gebouwinstallatie.
• 10 kA afschakelvermogen: Hoge veiligheid bij kortsluitingsgebeurtenissen in het AC-net.
• 1-polige uitvoering: Ideaal voor eenfasige stroomkringen.
• Stroombegrenzende werking: Kan de belasting bij een fout verminderen en installatieonderdelen ontlasten.
• Geoctrooieerde aansluitklem: De drukplaat ondersteunt een veilige en eenvoudige contactverbinding.
• Beter zicht bij het bedraden: De leidingopening bevindt zich boven de opening voor de faserail.
• Aanrakingsbeveiliging volgens IP20: Aansluitklem met isolatie voor meer veiligheid bij de montage.
• Compact modulair inbouwapparaat: Snelle montage op TH35 DIN-rail.
• Duidelijke schakelstandindicatie: Rood voor AAN en groen voor UIT vergemakkelijkt de controle.
• Breed accessoireprogramma: Geschikt voor veelzijdige installatietaken binnen het systeem.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Productnaam	Installatieautomaat S201M-B16
Artikelnummer fabrikant	2CDS271001R0165
EAN	4016779549455
Catalogus	Installatieautomaten
Serie	S200M
Producttype	Installatieautomaat
Aantal polen	1-polig
Karakteristiek	B
Nominale stroom	16 A
Afschakelvermogen volgens IEC/EN 60898-1	10 kA bij 230/400 V AC
Afschakelvermogen volgens IEC/EN 60947-2	15 kA bij 230 V AC
Nominale spanning	230/400 V AC
Bedrijfsspanning max.	253 V AC
Bedrijfsspanning DC max.	72 V DC
Frequentie	50/60 Hz
Nominale isolatiespanning Ui	440 V
Impulsbestendigheid Uimp	4 kV
Energiebegrenzingsklasse	3
Beschermingsgraad	IP20
Montage	DIN-rail TH35
Breedte	17,5 mm
Hoogte	88 mm
Diepte	69 mm
Vermogensverlies	2,5 W per pool
Bedrijfstemperatuur	-25 °C tot +55 °C
Opslag	-40 °C tot +70 °C
Aansluittype	Schroefklem met drukplaat
Geleiderdoorsnede	tot 35 mm²
Schakelstandindicatie	Rood AAN / Groen UIT
Normen	IEC/EN 60898-1, IEC/EN 60947-2, DIN VDE 0641-11, DIN VDE 0660-101, UL1077, CSA 22.2 No. 235

Praktische voordelen, systeemvergelijking en passende alternatieven voor de ABB installatieautomaat S201M-B16

In de praktijk scoort dit apparaat met een zeer uitgebalanceerde combinatie van beschermingsfunctie, inbouwcomfort en systeemdiepte. De B-karakteristiek wordt vooral aanbevolen voor stroomkringen met eerder lage inschakelstromen. Daartoe behoren typische lichtkringen, algemene wandcontactdooskringen en standaardbelastingen in woon- en utiliteitsbouw. Wie een nette, normconforme en goed onderhoudbare opbouw in de verdeler plant, krijgt hier een sterke oplossing voor dagelijks gebruik.

• Eenvoudig in de schakelkast: De compacte breedte van 17,5 mm bespaart ruimte op de DIN-rail.
• Nette bedrading: De verspringende plaatsing van de aansluitopeningen verbetert de toegang bij het aansluiten.
• Veilige contactverbinding: De klem met drukplaat ondersteunt een stevige bevestiging van de geleider.
• Goede systeemaanvulling: Accessoires en aanbouwbare hulpcontacten vergemakkelijken de uitbreiding van de verdeler.
• Veelzijdig inzetbaar: Te gebruiken in woningbouw, commercie en veel industriële toepassingen.

Binnen het ABB-assortiment is de directe vergelijking binnen de S200M-serie bijzonder zinvol. Ten opzichte van een S201M-C16 biedt de B-karakteristiek een vroegere magnetisch aanspreking en is daarom beter geschikt voor klassieke eindgroepen met klein inschakelstromen. Een S201M-D16 is eerder bedoeld voor belastingen met hoge inschakelpieken, zoals bepaalde motoren of transformatoren. Vergeleken met de SH201-B16 uit een eenvoudigere ABB-serie ligt de focus van de S201M op een bredere normbasis, hogere systeemflexibiliteit en een zeer solide geschiktheid voor woningbouw, commercie en industrie.

Bij bekende alternatieven van ander fabrikanten komen afhankelijk van het project onder ander modellen zoals Siemens 5SL6 B16, Hager MBN116 of Schneider Electric Acti9 iC60N B16 in aanmerking. Deze apparaten vervullen deels vergelijkbare taken in de leidingbeveiliging, maar verschillen in systeemaccessoires, klemconcept, serielogica en de integratie in het betreft verdelerconcept. Voor een uniforme uitrusting en een veilige accessoirekeuze is binnen een bestaand ABB-systeem meestal de passende S200M-uitvoering de voor de hand liggende keuze.

Toepassing, normen en montagevoordelen in de S200M-serie

De S200M-serie is ontwikkeld voor de bescherming van kabels en leidingen volgens de geldende voorschriften van de installatietechniek. De installatieautomaat werkt met twee uitschakelsystemen: een vertraagde thermische uitschakeling voor overbelasting en een snelle elektromechanische uitschakeling voor kortsluiting. Daardoor ontstaat een hoge mate van bescherming voor eindgroepen en aangesloten installatieonderdelen.

Extra meerwaarde biedt de geoctrooieerde aansluitklem met drukplaat. Deze vereenvoudigt het aansluiten en verbetert de bedrijfszekerheid bij de bedrading. De aansluitopening voor leidingen bevindt zich boven de opening voor de faserail. Dat zorgt voor beter zicht in de verdeler en helpt bij een snelle, nette montage. Geleiderdoorsneden tot 35 mm² kunnen direct worden aangesloten. De geïsoleerde klemzone voldoet aan beschermingsgraad IP20.

Dankzij talrijke goedkeuringen en de geschiktheid volgens Internationale normen is de S200M-serie ook interessant voor projecten met brede technische eisen. Elk apparaat wordt vóór levering intensief getest. Dat ondersteunt een constant hoge kwaliteit en zorgt voor vertrouwen bij planning, montage en gebruik.

De ABB S201M-B16 is een sterke keuze voor iedereen die een compacte, normconforme en montagevriendelijke installatieautomaat met 1 pool, B-karakteristiek en 16 A zoekt voor veeleisende elektrisch installaties.
