Stroomonderbreker 10kA 16A C 1p – Miniatuur stroomonderbreker 1-polig C16A S201M-C16 – ABB – 2CDS271001R0164 – 4016779550000:

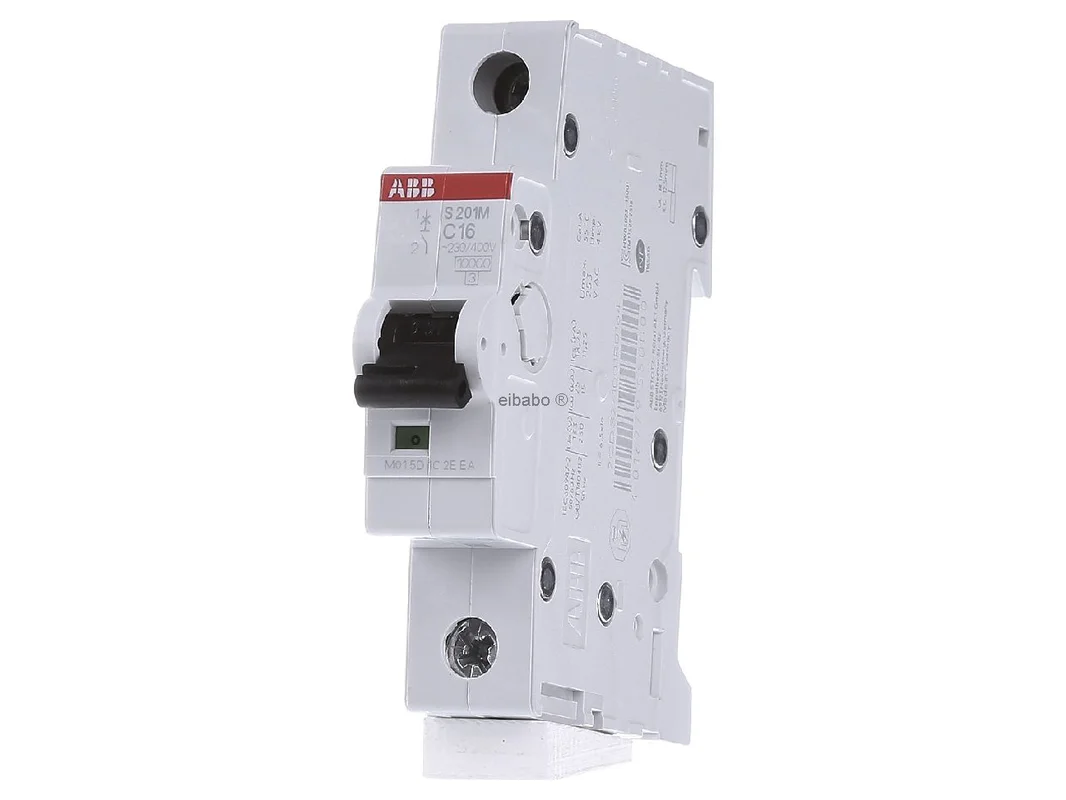

De ABB installatieautomaat S201M-C16 is een krachtige oplossing voor de bescherming van kabels en leidingen in woningbouw, utiliteitsbouw en industrie. Met 1 pool, C-karakteristiek en 16 A nominale stroom beschermt hij stroomkringen veilig tegen overbelasting en kortsluiting. De serie S200M staat voor hoog schakelvermogen, duidelijke montagevoordelen en een robuuste uitvoering voor veel normconforme installaties.

ABB installatieautomaat 1-polig C-karakteristiek 16A S201M-C16 voor veilige stroomkringen

Het apparaat is ontworpen voor de DIN-rail en is geschikt voor stroomkringen met verhoogde inschakelstromen, zoals die vaak voorkomen bij motoren, voedingen, ventilatoren of commerciële verbruikers. De C-karakteristiek biedt daarbij een praktijkgerichte balans tussen bescherming en bedrijfszekerheid. Dankzij de compacte modulebreedte kan de installatieautomaat ruimtebesparend in verdeelkasten worden geïntegreerd.

Producthighlights voordelen

• Betrouwbare bescherming: Beschermt leidingen en kabels veilig tegen overbelasting en kortsluiting.
• C-karakteristiek: Ideaal voor stroomkringen met gemiddelde inschakelstromen.
• 1-polige uitvoering: Geschikt voor veel klassieke toepassingen in het AC-net.
• 16 A nominale stroom: Geschikt voor talrijke verlichtings-, stopcontact- en apparaataftakkingen.
• 10 kA afschakelvermogen: Hoog schakelvermogen voor veeleisende omgevingen.
• Stroombegrenzend: Vermindert het effect van foutstromen in geval van kortsluiting.
• Dubbele uitschakelwijze: Thermische uitschakeling bij overbelasting, elektromechanische uitschakeling bij kortsluiting.
• Gepatenteerde aansluitklem: Vereenvoudigt de veilige bedrading met drukplaat.
• Geoptimaliseerde aansluitpositie: Goed zicht bij het bedraden door gescheiden openingen voor leiding en kamrail.
• Aanraakbeveiliging volgens IP20: Geïsoleerde aansluitklem voor meer veiligheid bij de installatie.
• Wereldwijd inzetbaar: Voldoet aan belangrijke Internationale normen en toelatingen.
• Geteste kwaliteit: Elk apparaat wordt vóór levering intensief getest.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Productnaam	S201M-C16
Artikelnummer fabrikant	2CDS271001R0164
EAN	4016779550000
Catalogus	Installatieautomaat
Producttype	Installatieautomaat
Serie	S200M
Aantal polen	1
Karakteristiek	C
Nominale stroom	16 A
Nominale spanning AC	230 / 400 V AC
Bedrijfsspanning AC	max. 253 V AC
Bedrijfsspanning DC	max. 72 V DC
Nominale frequentie	50 / 60 Hz
Schakelvermogen	10 kA
Beschermingsgraad	IP20
Montagetype	DIN-rail / hoedrail
Bouwbreedte	1 TE
Afmetingen	88 x 17,5 x 69 mm
Geleiderdoorsnede klem	tot 35 mm²
Aansluittype	Schroefklem met drukplaat
Vervuilingsgraad	3
Energiebegrenzingsklasse	3
Elektrische levensduur	20000 cycli
Mechanische levensduur	20000 cycli
Bedrijfstemperatuur	-25 tot +55 °C
Normen	IEC/EN 60898-1, IEC/EN 60947-2, UL1077, CSA 22.2 No. 235

Bescherming, montagecomfort en verschillen met vergelijkbare schakelaars

Voor veel installaties is een 1-polig installatieautomaat met C-karakteristiek de juiste keuze wanneer korte inschakelpieken veilig moeten worden beheerst. Typisch toepassingsgebieden zijn stroomkringen met klein motoren, transformatoren, ventilatietechniek, voedingen of gemengde belastingen in werkplaats en gebouw. De hoge kortsluitvastheid van de S200M-serie maakt dit model bijzonder interessant voor meer veeleisende verdeelkasten in de utiliteit en industrie.

• Voordeel in de praktijk: De gepatenteerde klem met drukplaat vergemakkelijkt het invoeren en veilig klemmen van de geleider.
• Beter bedraden: De verspringende positie van de openingen verbetert het zicht in de verdeler.
• Hoge reserves: 10 kA schakelvermogen biedt meer veiligheid in netten met hogere foutenergie.
• Flexibel gebruik: Geschikt voor woningbouw, utiliteitsbouw en industriële toepassingen.
• Accessoirevoordeel: De serie is ontworpen voor zinvolle uitbreidingen en hulpapparaten.

In het ABB-assortiment is de directe vergelijking met de S201-C16 bijzonder relevant. Beide apparaten zijn 1-polig installatieautomaten met 16 A en C-karakteristiek. Het wezenlijke verschil zit in de serie: terwijl de S201 vaak voor standaardtoepassingen wordt gekozen, is de S201M-C16 ontworpen voor een hoger schakelvermogen tot 10 kA en daardoor beter geschikt voor veeleisendere netten. Ten opzichte van varianten zoals S201M-B16 of S201M-D16 verschilt vooral het uitschakelgedrag. B-karakteristiek is eerder zinvol voor ohmse belastingen met lage inschakelstroom, D-karakteristiek eerder voor duidelijk hogere inschakelpieken. C is de veelzijdige middenweg voor veel gemengde toepassingen.

Als vergelijkbare producten van ander fabrikanten komen bijvoorbeeld Siemens 5SY, Hager MBN116 of Schneider Electric Acti9 iC60N in aanmerking. Deze modellen zijn afhankelijk van de uitvoering eveneens verkrijgbaar voor 16 A en C-karakteristiek. Verschillen zitten vaak in het accessoiressysteem, de klemtechniek, het schakelvermogen of de opbouw van het apparaatsysteem. Bij de keuze moet vooral worden gelet op normconformiteit, beschikbare hulpcontacten, passende verzamelrails en het vereiste schakelvermogen in het betreft net.

Toepassingsgebieden en technische sterke punten voor moderne verdeelsystemen

De installatieautomaat beschermt kabels en leidingen volgens de relevante installatienormen tegen overbelasting en kortsluiting. Daarmee is hij een centraal element voor de veilige opbouw van onderverdelingen en hoofdverdelingen. Door de combinatie van thermische en elektromechanische uitschakeling reageert het apparaat nauwkeurig op verschillende foutsoorten en helpt het gevolgschade aan leidingen en aangesloten verbruikers te beperken.

• Woningbouw: Voor geselecteerde eindgroepen met apparaten of belastingen met verhoogde inschakelstroom.
• Utiliteit: Voor technische ruimtes, werkplaatsen, ventilatie, besturingen en kleiner machines.
• Industrie: Voor hulpstroomkringen, nevenaftakkingen en robuuste verdeeltechniek.
• Schakelkastbouw: Goed geschikt voor overzichtelijke en veilige DIN-rail-montage.
• Internationale projecten: Voordelig door brede normdekking en wereldwijde toelatingen.

Extra meerwaarde biedt de doordachte constructie van de S200M-serie. Geleiders tot 35 mm² kunnen direct worden aangesloten. De geïsoleerde klem met beschermingsgraad IP20 verhoogt de veiligheid bij de installatie. Voor nog meer efficiëntie in de verdeler is een breed accessoireprogramma beschikbaar. De serie is bovendien ontworpen voor wereldwijde inzet en elk apparaat wordt vóór levering meermaals op kwaliteit en prestaties getest. Dat schept vertrouwen bij planning, montage en langdurig gebruik.

De ABB installatieautomaat S201M-C16 is een zeer goede keuze voor iedereen die op zoek is naar een compacte, normconforme en veerkrachtig zekeringautomaat met hoog schakelvermogen en praktijkgerichte montagevoordelen.
