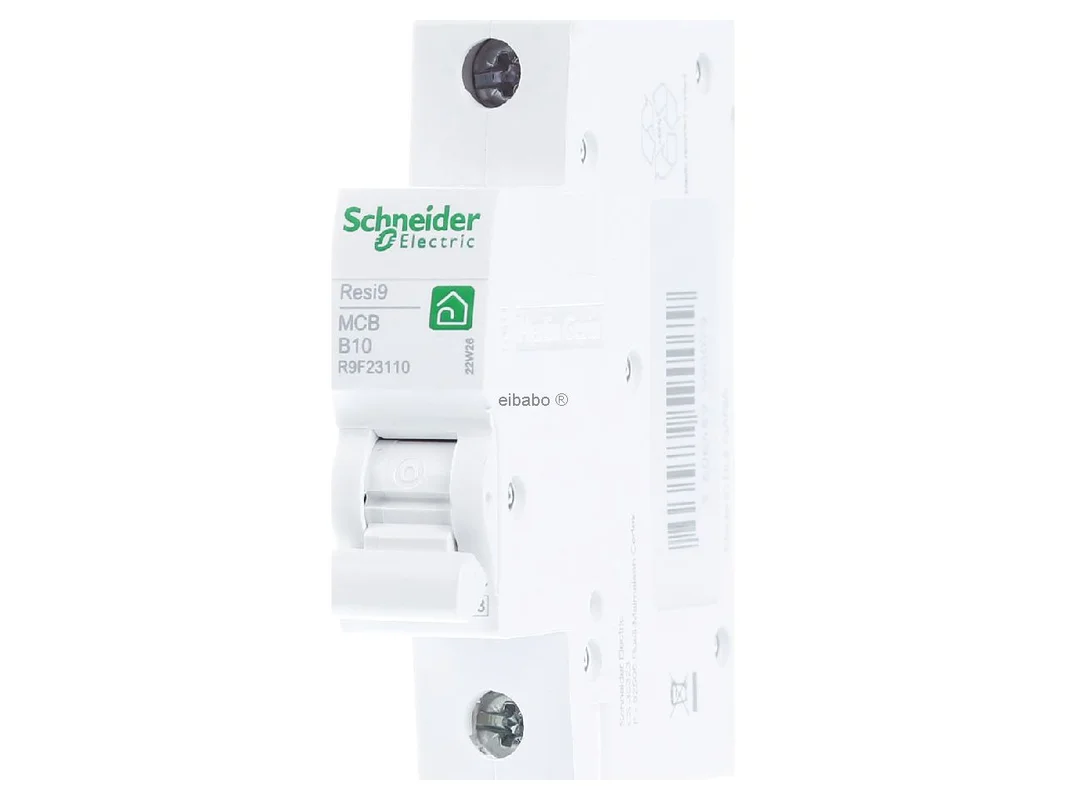

Stroomonderbreker 1P,10A,B – Miniatuurstroomonderbreker 1-B B10A R9F23110 – Schneider Electric – 3606489590079:

De Schneider Electric installatieautomaat R9F23110 is een compacte en betrouwbare oplossing voor de beveiliging van stroomkringen in woningbouw en utiliteitsbouw. Als 1-polig installatieautomaat met 10 A nominale stroom en B-karakteristiek is hij ideaal geschikt voor typische stroomkringen met lage inschakelstromen, bijvoorbeeld voor licht- en wandcontactdooskringen. Het afschakelvermogen van 6 kA volgens IEC/EN 60898-1 zorgt voor een hoog niveau van veiligheid in het dagelijkse gebruik.

Efficiënte leidingbeveiliging voor woningbouw en verdeling

De Schneider Electric installatieautomaat 1-polig 10A karakteristiek B 6kA R9F23110 combineert praktijkgerichte montage met solide beveiligingstechniek. De uitvoering is ontworpen voor de DIN-rail en vergemakkelijkt de inbouw in gangbare verdelers. Dankzij het snap-action schakelmechanisme worden de contacten met laag slijtage en grotendeels onafhankelijk van de bediening geschakeld. Dat ondersteunt een constante werking en verhoogt de bedrijfszekerheid.

Producthighlights voordelen

• 1-polige uitvoering: Geschikt voor de beveiliging van afzonderlijke wisselstroomkringen.
• 10 A nominale stroom: Geschikt voor veel standaardkringen in woningen.
• B-karakteristiek: Ideaal voor stroomkringen met gebruikelijke inschakelstromen.
• 6 kA afschakelvermogen: Solide beveiliging volgens IEC/EN 60898-1.
• 230 V AC bedrijfsspanning: Ontworpen voor klassieke netten in het dagelijks gebruik.
• 50/60 Hz bedrijfsfrequentie: Flexibel inzetbaar in veel installaties.
• Dubbele functieklem: Voor kabel en vorkkamrail aan de onderzijde.
• DIN-railmontage: Met achterliggend bevestigingselement voor een nette montage.
• Snap-action schakelmechanisme: Ondersteunt snel en slijtagearm schakelen van de contacten.
• Compacte breedte: Slechts 1 modulebreedte voor ruimtebesparende inbouw.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Installatieautomaat Resi9
Artikelnummer fabrikant	R9F23110
EAN	3606489590079
Catalogus	Installatieautomaat
Producttype	Installatieautomaat
Serie	Resi9
Totaal aantal polen	1
Beveiligde polen	1
Nominale stroom	10 A
Uitschakelkarakteristiek	B
Nominale spanning	230 V AC
Frequentie	50/60 Hz
Nominaal schakelvermogen Icn	6 kA bij 230 V volgens EN 60898
Nominale isolatiespanning Ui	440 V
Nominale stootspanning Uimp	4 kV
Energiebegrenzingsklasse	3
Inbouwdiepte	44 mm
Breedte in module-eenheden	1
Beschermingsgraad	IP20
Overspanningscategorie	3
Vervuilingsgraad	2
Vermogensverlies	1,9 W
Aansluiting eendraads	1 tot 16 mm²
Aansluiting meerdradig	1 tot 16 mm²
Montage	DIN-rail
Klemtype	Dubbele functieklem
Kleur	RAL 9003

Praktische voordelen, toepassing en verschillen binnen het assortiment

In de praktijk scoort de installatieautomaat vooral met zijn duidelijke afstemming op typische eindgroepen. De B-karakteristiek is een goede keuze voor verlichting, wandcontactdozen en ander verbruikers met normaal inschakelgedrag. Voor stroomkringen met hogere inschakelstromen, bijvoorbeeld bij motoren of bepaalde apparaten met transformator, worden vaak varianten met een ander karakteristiek gebruikt. Zo kan de beveiligingsfunctie beter op de betreft belasting worden afgestemd.

• Snelle keuze: 10 A en B-karakteristiek passen bij veel standaardtoepassingen.
• Nette bedrading: De dubbele functieklem vergemakkelijkt de aansluiting van kabel en vorkkamrail.
• Ruimtebesparend: 1 modulebreedte is voordelig bij compacte verdelers.
• Dicht bij de woningbouw: De Resi9-serie is afgestemd op klassieke installaties in gebouwen.
• Montagevriendelijk: Het achterliggende DIN-railelement vereenvoudigt de inbouw in de verdeler.

Binnen het Schneider Electric assortiment staat Resi9 vooral voor toepassingen in de woningbouw en in kleiner verdelingen. Ter vergelijking is de serie Acti9 iC60 sterker ontworpen voor een breder toepassingsgebied in utiliteitsbouw en industrie. Daar zijn afhankelijk van de uitvoering vaak meer varianten, deels hogere schakelvermogens en extra kenmerken voor veeleisendere omgevingen te vinden. Voor klassieke woninginstallaties is Resi9 daarom vaak de economische en praktijkgerichte keuze.

Ten opzichte van de Schneider Electric Easy9-serie biedt Resi9 afhankelijk van markt en uitvoering een hoogwaardigere systeemintegratie in de omgeving van moderne verdelingen. Easy9 wordt vaak gekozen als solide basis voor eenvoudige standaardprojecten, terwijl Resi9 sterker is gericht op comfort bij montage en systeemopbouw in de woningbouw. Ten opzichte van Multi9-apparaten is het verschil vooral zichtbaar in het toepassingsgebied, aangezien Multi9 in veel gevallen eerder voor commerciële of industriële omgevingen bedoeld is.

Als vergelijkbare producten van ander fabrikanten komen bijvoorbeeld Siemens SENTRON installatieautomaten, ABB S200-modellen of Hager MBN-apparaten in aanmerking. Siemens zet vaak in op een breed systeem voor energieverdeling in utiliteitsbouw, ABB is sterk in de industriële omgeving en bij modulair beveiligingsapparaten, terwijl Hager vooral in de woningbouw en in de verdelertechniek zeer verbreid is. De keuze moet worden gebaseerd op karakteristiek, schakelvermogen, inbouwsysteem en de aanwezige rail- of verdeleromgeving. Een directe combinatie van verschillende systemen moet altijd op de technische passendheid in de verdeler worden gecontroleerd.

Resi9-beveiligingstechniek met duidelijke montagevoordelen

Deze compacte installatieautomaat is ontwikkeld voor een veilige en overzichtelijke opbouw in de verdeling. Hij is 1-polig uitgevoerd, werkt met 230 V AC bij 50/60 Hz en voldoet aan de eisen van IEC/EN 60898-1 met 6 kA afschakelvermogen. Het snap-action schakelmechanisme ondersteunt snel schakelen van de contacten en helpt de slijtage tijdens het gebruik gering te houden.

Bijzondere meerwaarde biedt de onderzijde van het apparaat met dubbele functieklem. Daardoor kunnen zowel geleiders als vorkkamrails op praktisch wijze worden aangesloten. Het achterliggende bevestigingselement voor de DIN-rail vergemakkelijkt de montage in de verdeler en ondersteunt een vlotte inbouw van het apparaat. Met de kleurtoon RAL 9003 past het apparaat visueel harmonieus in moderne installatieomgevingen.

De Schneider Electric installatieautomaat R9F23110 is een doordachte keuze voor normconforme leidingbeveiliging, eenvoudige montage en betrouwbare beveiliging in moderne woningbouwverdelingen.
