Tijdrelais 0,05 … 360000s AC 12 … 240V 3RP2505-1AW30 – Siemens – 4011209943476:

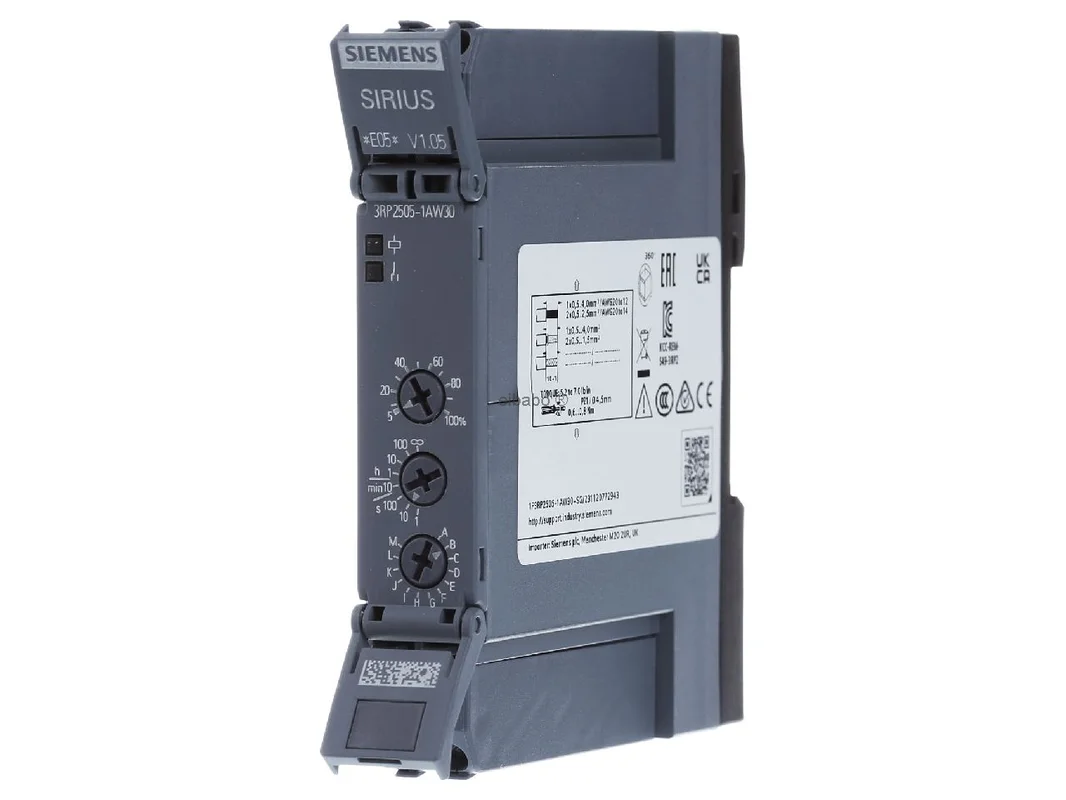

Het Siemens multifunctionele tijdrelais 3RP2505-1AW30 is een compacte en veelzijdige oplossing voor tijdvertraagde schakelprocessen in moderne besturingen. Met 13 functies, 7 tijdbereiken van 0,05 s tot 100 h, een wisselcontact en een breed AC/DC-spanningsbereik van 12 tot 240 V is het relais geschikt voor veel taken in besturings-, start-, beveiligings- en regelcircuits. De serie SIRIUS 3RP25 staat voor hoge flexibiliteit, eenvoudige integratie en betrouwbare werking in de schakelkast.

Nauwkeurige tijdsturing met het Siemens multifunctionele tijdrelais 3RP2505-1AW30

Dit tijdrelais is ontworpen voor gebruikers die veel tijdfuncties in slechts één apparaat nodig hebben. Het grote spanningsbereik vereenvoudigt de planning, verminderd het aantal varianten en ondersteunt het gebruik in Internationale installaties. Dankzij de LED-statusindicatie is de bedrijfstoestand snel af te lezen. De schroefaansluiting maakt een veilige bekabeling in een industriële omgeving mogelijk. Zo kan het relais efficiënt worden ingezet in zowel nieuwe als bestaande besturingsconcepten.

Producthighlights voordelen

• 13 tijdfuncties: Dekt veel typische schakeltaken af met slechts één apparaat.
• 1 wisselcontact: Flexibel inzetbaar voor besturings- en meldtaken.
• 7 tijdbereiken: Instelbaar van 0,05 s tot 100 h voor korte en lange vertragingen.
• Breed spanningsbereik: Werking met 12 tot 240 V AC/DC voor grote planningsvrijheid.
• LED-indicatie: Vergemakkelijkt controle, diagnose en inbedrijfstelling.
• Schroefaansluiting: Beproefde aansluitmethode voor een stevige bevestiging van de geleiders.
• Compacte bouwvorm: Veel functies op weinig ruimte in de schakelkast.
• Voor DIN-rail: Goed geschikt voor gangbare industriële en gebouwtoepassingen.
• Onderdeel van de SIRIUS-serie: Passend voor een uniforme automatiseringsomgeving van Siemens.
• Opvolger van een beproefde serie: De 3RP25-serie vervangt de gevestigde 3RP15-serie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Productnaam	Multifunctioneel tijdrelais
Serie	SIRIUS 3RP25
Artikelnummer fabrikant	3RP2505-1AW30
Alternatieve schrijfwijze	3RP25051AW30
EAN	4011209943476
Catalogus	Tijdrelais
Uitvoering	Multifunctioneel
Aantal functies	13
Contacttype	1 wisselcontact
Tijdbereiken	7
Tijdbereik	0,05 s tot 100 h
Bedrijfsspanning	12 tot 240 V AC/DC
Frequentie bij AC	50/60 Hz
Aansluittype	Schroefaansluiting
Indicatie	LED
Montagetype	DIN-rail
Beschermingsgraad	IP20
Bedrijfstemperatuur	-25 tot +60 °C

Praktische voordelen, systeemvergelijking en alternatieven voor het Siemens multifunctionele tijdrelais 3RP2505-1AW30

In het dagelijkse gebruik scoort het relais met een groot aanpassingsvermogen. In plaats van meerdere afzonderlijke apparaten voor verschillende tijdtaken op voorraad te houden, kan één multifunctioneel apparaat veel standaardscenario’s afdekken. Dat bespaart ruimte in de schakelkast, vereenvoudigt de selectie en vergemakkelijkt de service. De beschrijfbare afdekkleppen en de duidelijk gestructureerde voorkant helpen bij parametrering en toewijzing. Afneembare klemmen van de serie ondersteunen bovendien een snelle apparaatvervanging in passende toepassingen.

Binnen het Siemens-portfolio is de SIRIUS 3RP25-serie vooral zinvol wanneer veel tijdfuncties in een compacte industriële bouwvorm gevraagd zijn. Ten opzichte van de oudere 3RP15-serie biedt 3RP25 een modern behuizingsconcept en een eigentijdse apparaatuitleg. In vergelijking met de Siemens-serie 3RP20 is 3RP25 meestal de betere keuze wanneer een grotere functiediversiteit en klassieke schakelkasttoepassingen centraal staan. 3RP20 is eerder geschikt waar een bijzonder laag inbouwdiepte of zeer krappe ruimteomstandigheden doorslaggevend zijn.

Nabije varianten uit dezelfde familie zijn bijvoorbeeld uitvoeringen met veerklemaansluiting in plaats van schroefaansluiting of modellen met een ander contactconfiguratie. Apparaten met halfgeleideruitgang zijn interessant voor hoge schakelfrequenties, terwijl elektromechanische versies met gedwongen geleide contacten voor specifieke veiligheids- of diagnose-eisen kunnen worden gekozen. Voor toepassingen met slechts één vaste tijdfunctie kan ook een enkelfunctierelais economisch zinvol zijn.

Als vergelijkbare producten van ander fabrikanten komen afhankelijk van de eis bijvoorbeeld tijdrelais van Finder, Omron of Schneider Electric in aanmerking. Finder biedt vaak praktijkgerichte universele apparaten voor klassieke besturingstaken. Omron is vaak sterk in industriële automatisering met focus op robuuste integratie. Schneider Electric biedt eveneens multifunctionele tijdrelais voor brede standaardtoepassingen. Verschillen zitten meestal in bedieningsconcept, spanningsbereik, contacttype, bouwbreedte en selectie van de tijdfuncties. Voor vervanging in bestaande installaties moet altijd de compatibiliteit van de klembezetting, de montage en de schakelfunctie worden gecontroleerd.

Toepassingsgebieden voor tijdfuncties in besturing en automatisering

• Besturingskasten: Voor gedefinieerde vertragingen in automatiserings- en schakeltaken.
• Startschakelingen: Geschikt voor tijdgestuurde startprocessen van machines en aggregaten.
• Beveiligingsschakelingen: Voor gerichte tijdvertraging in bewakings- en beveiligingsconcepten.
• Regelcircuits: Ondersteunt herhaalbare processen in proces en besturing.
• Gebouwtechniek: Inzetbaar voor tijdafhankelijke besturingstaken in technische installaties.
• Modernisering: Geschikt voor de vervanging van oudere tijdrelais in bestaande systemen.

Meerwaarde van de SIRIUS 3RP25-serie en voor gebruik in industriële schakelingen

De SIRIUS 3RP25 tijdrelais zijn ontworpen voor alle tijdvertraagde schakelprocessen in besturings-, start-, beveiligings- en regelcircuits. Hun brede toepassingsgebied vloeit voort uit de combinatie van veel functies in een zeer compacte bouwvorm. Het brede spanningsbereik ondersteunt wereldwijd gebruik in installaties met verschillende netomstandigheden. De behuizing in industriële bouwvorm is ontworpen voor een duidelijke bediening en ondersteunt een nette markering van de gekozen functie. Daardoor wordt de inbedrijfstelling eenvoudiger en het onderhoud overzichtelijker.

Voor gebruikers is vooral de combinatie van functiediversiteit, compacte bouwvorm en goede leesbaarheid aan de voorkant van het apparaat relevant. De serie is in meerdere varianten beschikbaar, bijvoorbeeld als enkel- of multifunctioneel tijdrelais en met verschillende aansluittechnieken. Daardoor kan de passende uitvoering gericht aan de betreft toepassing worden aangepast, zonder het basisprincipe van de bediening te veranderen. Dat maakt de serie tot een sterke keuze voor gestandaardiseerde en tegelijk flexibele besturingsoplossingen.
