Description

Touch-dimbesturing geïntegreerd. oplader – Regeleenheid voor lichtregelsysteem TDS U1 DALI – Schalk – TDSU1D9 – 4046929201131:

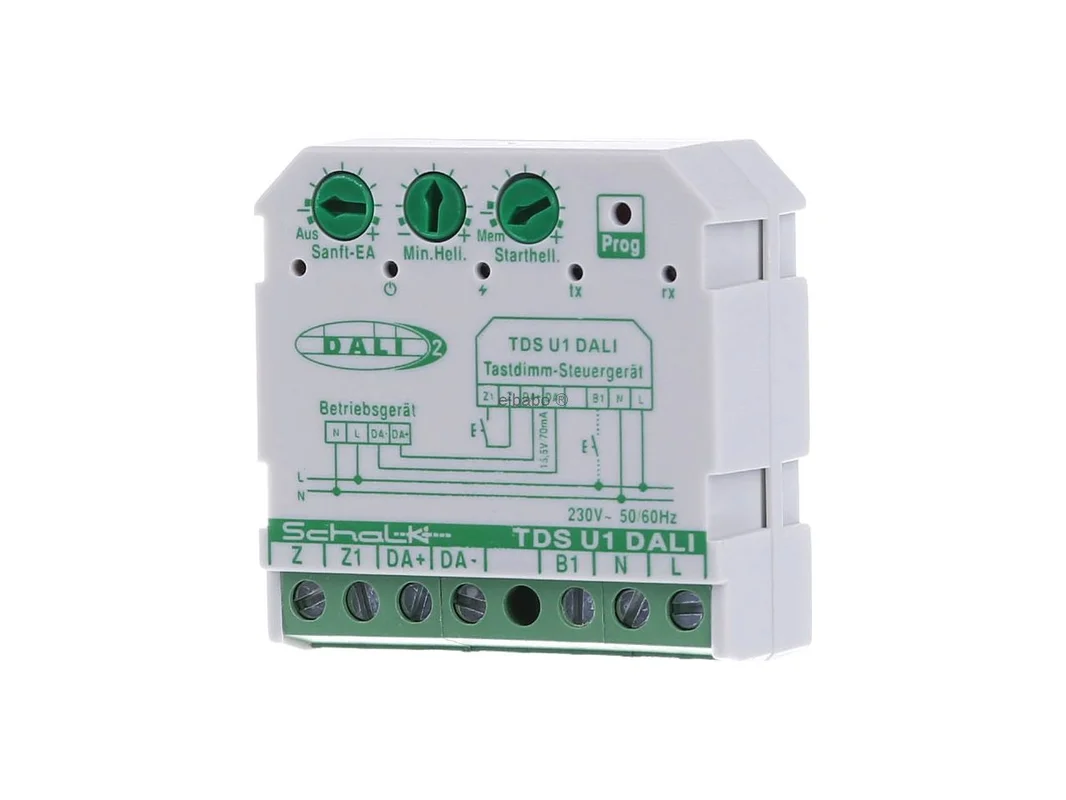

De Schalk tastdimmer-besturingseenheid DALI-2 inbouw met geïntegreerde voeding 230V AC TDS U1 DALI TDSU1D9 is een compacte oplossing voor comfortabele lichtsturing in het DALI-systeem. Het apparaat zet toetscommando’s direct om in DALI-commando’s in broadcast-modus en maakt daarmee eenvoudig schakelen en dimmen van passende armaturen mogelijk. Dankzij de geïntegreerde DALI-busvoeding is de besturingseenheid bijzonder geschikt voor moderne verlichtingsinstallaties waarbij een ruimtebesparende, nette en snel te installeren inbouwoplossing gevraagd is.

Schalk tastdimmer-besturingseenheid DALI-2 voor nauwkeurige lichtsturing bij inbouwtoepassingen

Met zijn compacte formaat en de DALI-2-certificering biedt de besturingseenheid een professionele basis voor veeleisende lichtconcepten in woningbouw, utiliteitsbouw en modernisering. Een korte toetsimpuls schakelt het licht in of uit, een langere toetsdruk dimt de aangesloten DALI-armaturen omhoog of omlaag. Zo ontstaat een intuïtieve bediening die geen complexe ingebruikname vereist en zeer geschikt is voor duidelijke, functionele lichtsturingen.

Producthighlights voordelen

• DALI-2 gecertificeerd: Veilige en normconforme integratie in moderne DALI-verlichtingssystemen.
• Geïntegreerde voeding: De DALI-busvoeding is al in het apparaat opgenomen.
• Compacte inbouwvorm: Ideaal voor discrete installaties bij weinig ruimte.
• Eenvoudige drukknopbediening: Kort drukken voor AAN en UIT, lang drukken om te dimmen.
• Broadcast-modus: Directe omzetting van toetscommando’s in DALI-protocollen zonder omslachtige adressering.
• Voor dimbare DALI-voorschakelapparaten: Geschikt voor lichtbronnen en armaturen met DALI-compatibel bedrijfsapparaat.
• Single-master-uitvoering: Geschikt voor duidelijk gestructureerde lichtoplossingen met eenvoudige bedieningslogica.
• Geen apart programmeerapparaat nodig: De installatie blijft slank en praktijkgericht.
• Voedt tot 35 DALI-bedrijfsapparaten: Goede basis voor veel typische lichtkringen.
• Lichtwaardegeheugen: Ondersteunt comfortabel gebruik in het dagelijks leven.
• Nevenpostingang: Praktisch voor uitgebreide bedieningsconcepten met drukknoppen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schalk
Artikelnaam	Schalk tastdimmer-besturingseenheid DALI-2 inbouw met geïntegreerde voeding 230V AC TDS U1 DALI TDSU1D9
Artikelnummer fabrikant	TDSU1D9
EAN	4046929201131
Catalogus	Besturingseenheid lichtregelsysteem
Type	TDS U1 DALI
Montagewijze	Inbouw
Nominale spanning	230 V AC
Frequentie	50 Hz
DALI-standaard	DALI-2, Single-Master
Bedrijfsmodus	Broadcast-modus
Bedieningswijze	Toets
Dimming DALI	ja
Dimming Touch and Dim	ja
Dimming met Push-button	ja
Dimming fabrikantspecifiek	ja
Nevenpostingang	ja
Lichtwaardegeheugen	ja
Stuurstroom	70 mA
Voedbare DALI-bedrijfsapparaten	tot 35
Afmetingen	43 x 43 x 18,5 mm

Meer comfort bij DALI-lichtsturing met duidelijke drukknoplogica en compacte inbouw

In de praktische toepassing overtuigt de besturingseenheid door een eenvoudig te begrijpen bediening en een zeer compacte bouwvorm. Dat is vooral een voordeel wanneer lichtsturing in het inbouwbereik netjes, onopvallend en zonder extra DALI-spanningsvoeding gerealiseerd moet worden. Door de geïntegreerde busvoeding kunnen tot 35 DALI-bedrijfsapparaten worden aangesloten, wat het apparaat zeer interessant maakt voor veel afzonderlijke ruimtes, zones of kleinere lichtgroepen.

• Snelle toepassing: Drukknopbediening volstaat voor schakelen en dimmen.
• Minder inspanning: Geen apart DALI-programmeerapparaat nodig.
• Nette systeemoplossing: Besturing en busvoeding in één apparaat.
• Ruimtebesparende inbouw: Zeer geschikt voor inbouwdozen en compacte installaties.
• Praktijkgericht voor renovatie en nieuwbouw: Bijzonder geschikt voor functionele lichtsturing met DALI-armaturen.

Binnen het Schalk-assortiment is het model TDS U1 DALI de inbouwvariant voor toepassingen waarbij verdekte inbouw centraal staat. Een vergelijkbaar apparaat van de fabrikant is de TDS 1 DALI. Dit is eveneens ontworpen voor DALI-2-toepassingen, heeft eveneens een geïntegreerde voeding, maar is door een afwijkende bouwvorm gericht op andere inbouwsituaties. Wie een compacte oplossing direct voor inbouwmontage zoekt, kiest meestal de U1-uitvoering. Wie een andere vorm voor de inbouw nodig heeft, kan binnen dezelfde serie eerder naar de TDS 1 DALI-variant grijpen.

In vergelijking met vergelijkbare apparaten van andere bekende fabrikanten zijn er afhankelijk van het concept soms duidelijke verschillen zichtbaar. Oplossingen van Lunatone zijn vaak sterker gericht op flexibele DALI-systeemarchitectuur en uitgebreide functionaliteit, wat ze interessant maakt voor complexere projecten. Apparaten van Tridonic focussen zich vaak op professionele DALI-systeemintegratie met een breed ecosysteem, maar vereisen afhankelijk van de uitvoering een andere planningslogica. Componenten van OSRAM respectievelijk LEDVANCE kunnen afhankelijk van de serie sterker zijn afgestemd op specifieke lichtmanagementomgevingen. Het Schalk-apparaat scoort hier vooral met eenvoudige drukknopbesturing, compacte inbouwmontage en geïntegreerde voeding voor overzichtelijke, praktijkgerichte DALI-oplossingen.

Toepassingsgebieden

• Woonruimtes: Voor dimbare DALI-armaturen in woon-, eet- of gangzones.
• Kantoren: Voor behoeftegerichte schakeling en dimming van afzonderlijke lichtzones.
• Praktijken en kantoren: Voor rustige, nauwkeurige lichtaanpassing in het dagelijks gebruik.
• Hotels en gastenruimtes: Voor comfortabele lichtsturing met drukknopbediening.
• Renovatie: Wanneer bestaande drukknopconcepten modern op DALI moeten worden omgezet.
• Kleinere DALI-installaties: Wanneer een compacte single-master-oplossing gewenst is.

Compacte DALI-2 besturing met geïntegreerde busvoeding voor eenvoudige en efficiënte lichtconcepten

De Schalk-oplossing is ontwikkeld voor een eenvoudige installatie en een duidelijk nut in het dagelijks gebruik. De besturingseenheid werkt in broadcast-modus en zet drukknopcommando’s direct om in DALI-protocollen. Een korte druk op de knop schakelt de verlichting in of uit, een langere toetsimpuls dimt de helderheid traploos omhoog of omlaag. Daardoor is het apparaat zeer geschikt voor toepassingen waarin gebruikers een directe en intuïtieve lichtregeling verwachten.

Een wezenlijke meerwaarde ligt in de geïntegreerde DALI-busvoeding. Daarmee kan het apparaat tot 35 DALI-bedrijfsapparaten voeden en bespaart het in veel gevallen extra componenten. In combinatie met de DALI-2 single-master-uitvoering ontstaat een overzichtelijke oplossing voor kleinere tot middelgrote lichtgroepen. Dat maakt de besturingseenheid bijzonder aantrekkelijk voor iedereen die een compacte, professionele en eenvoudig te plannen DALI-inbouwoplossing zoekt.

Deze Schalk tastdimmer-besturingseenheid is een doordachte keuze voor iedereen die dimbare DALI-verlichting comfortabel, compact en professioneel via een drukknop wil aansturen.
