Description

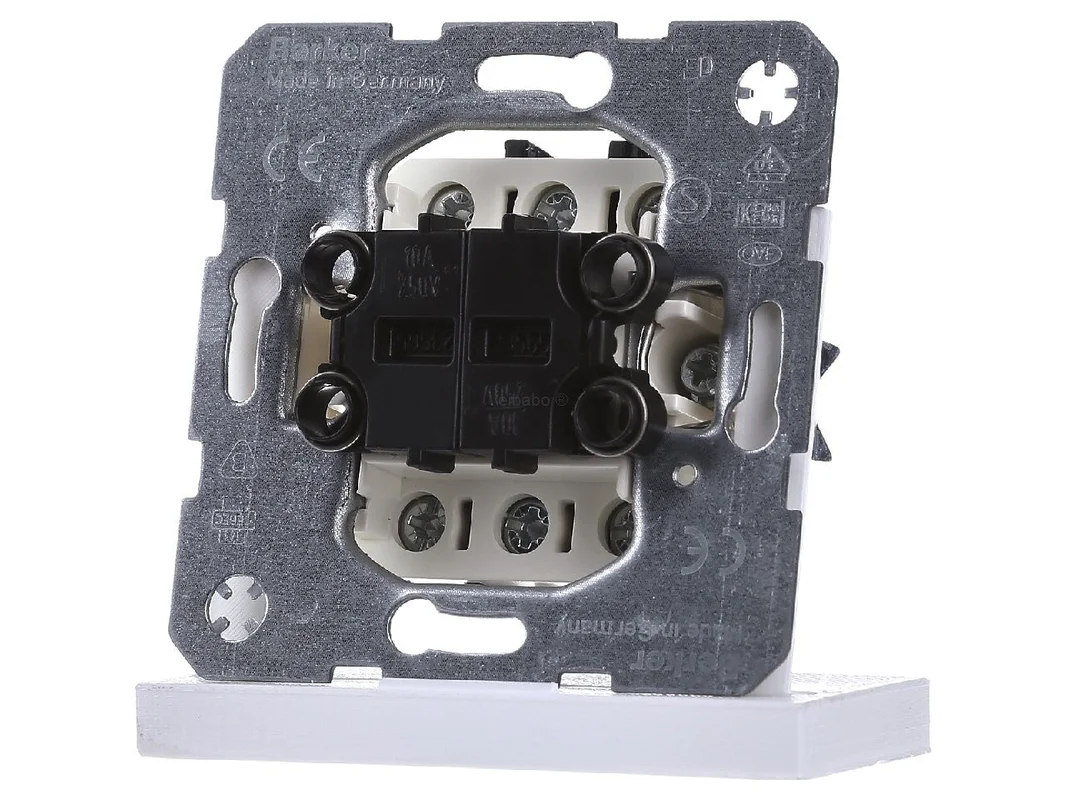

Tuimelknop 10A 250V – Drukknop 2 wisselcontacten 503808 – Berker – 4011334230540:

De Berker serieschakeldrukknop 2 wisselschakelaars met gescheiden ingangsklemmen 503808 is een nauwkeurig ontworpen inbouwdrukknop voor de moderne elektrisch installatie. Het basiselement maakt twee afzonderlijk bedienbare schakelfuncties in één mechanisme mogelijk en is geschikt voor veelzijdige licht- en besturingstoepassingen. Met robuuste techniek, duidelijke wipbediening en de beproefde Berker-systeemwereld is deze drukknop een sterke keuze voor woningbouw, utiliteitsbouw en renovatie.

Nauwkeurige schakeltechniek voor licht en besturing

De drukknop is uitgevoerd als serieschakeldrukknop met 2 wisselschakelaars en biedt gescheiden ingangsklemmen voor een nette en duidelijk gestructureerde bedrading. Daardoor kunnen twee stroomkringen flexibele worden aangestuurd. De uitvoering als wipdrukknop ondersteunt een intuïtieve bediening en past ideaal bij veel schakelaarprogramma’s van Berker. Voor planners, installateurs en veeleisende gebruikers is dit een functionele oplossing met een hoge praktisch relevantie.

Producthighlights voordelen

• 2 wisselschakelaars geïntegreerd: Twee gescheiden schakelfuncties in slechts één mechanisme.
• Gescheiden ingangsklemmen: Vergemakkelijken een duidelijke, nette installatie.
• Als verbreekcontact of maakcontact te gebruiken: Meer flexibiliteit bij de toepassing.
• Wipdrukknop met 2 toetsen: Comfortabele en directe bediening in het dagelijks gebruik.
• Geschikt voor verlichting: Zeer geschikt voor lichtregeling en vergelijkbare schakeltaken.
• Verlichtbaar met glimaggregaat: Zinvol voor een goede vindbaarheid in het donker.
• Inbouwmontage: Passend voor een discrete en normconforme installatie.
• Schroefaansluiting: Beproefde aansluitwijze voor een veilige contactverbinding.
• Berker-systeemcompatibiliteit: Geschikt voor talrijke series zoals S.x, B.x, Q.x, R.x en K.x.
• Solide bouwwijze: Ontworpen voor dagelijks gebruik in woon- en utiliteitsomgevingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Berker
Artikelnummer van fabrikant	503808
EAN	4011334230540
Catalogus	Drukknoppen
Producttype	Serieschakeldrukknop
Uitvoering	2 wisselschakelaars
Bedieningswijze	Gedeelde wip
Aantal toetsen	2
Ingangsklemmen	gescheiden
Toepassing	als verbreekcontact of maakcontact te gebruiken
Nominale spanning	250 V
Schakelstroom	10 A
Drukstroom	10 A
Montagewijze	Inbouw
Aansluitwijze	Schroefaansluiting
Beschermingsgraad	IP20
Slagvastheid	IK07
Hoogte	71 mm
Breedte	71 mm
Diepte	41,6 mm
Inbouwdiepte	35 mm
Verlichtbaar	ja, met glimaggregaat
Terugmeldcontact	nee
Transparantie	nee
Bijbehorende systemen	Berker K.x, Q.x, R.x, S.x/B.x

Meerwaarde bij planning, bedrading en systeemkeuze

De Berker serieschakeldrukknop 2 wisselschakelaars met gescheiden ingangsklemmen scoort vooral daar waar twee afzonderlijke drukfuncties compact en overzichtelijk moeten worden gerealiseerd. De gescheiden ingangsklemmen ondersteunen een gestructureerde bedrading en zijn bijzonder nuttig bij complexere lichtschakelingen of bij duidelijk gescheiden stroompaden. Door de bruikbaarheid als verbreekcontact of maakcontact blijft het mechanisme ook bij speciale besturingstaken flexibel.

• Hoge praktisch relevantie: Goed geschikt voor gangen, trappenhuizen, woonruimtes en nevenruimtes.
• Duidelijke bedrading: Gescheiden voeding helpt bij een nette opbouw van de installatie.
• Ruimtebesparend: Twee schakelfuncties in één inbouwmechanisme.
• Goede vindbaarheid: Optioneel verlichtbaar voor donkere ruimtes.
• Sterke systeembasis: Inzetbaar in veel Berker-designlijnen.

Vergeleken met eenvoudige 1-voudige drukknoppen van Berker biedt deze uitvoering twee onafhankelijke bedieningen in plaats van slechts één functie. Ten opzichte van zuivere serieschakelaars ligt het verschil in de drukfunctie, omdat het contact hier alleen tijdens de bediening actief is. Dat is ideaal voor impulsbesturingen, trappenhuisverlichting of besturingscommando’s naar geschikte schakelapparaten. Ten opzichte van varianten met gemeenschappelijke klemmen biedt de uitvoering met gescheiden ingangsklemmen meer vrijheid bij de leidingvoering.

Binnen het Berker-assortiment is dit mechanisme vooral dan de juiste keuze wanneer een gedeelde wip met twee wisselcontacten gevraagd is. Eenvoudige wipdrukknoppen zijn eerder geschikt voor slechts één stroomkring. Serieschakelaars zijn zinvol wanneer een vergrendelende schakelstand gewenst is. Drukknoppen met terugmeldfunctie zijn daarentegen bedoeld voor toepassingen waarbij een statussignaal nodig is. Zo kan het juiste mechanisme gericht worden gekozen op basis van bedieningswijze en schakeltaak.

Als vergelijkbare producten van ander bekende fabrikanten komen afhankelijk van het schakelaarprogramma bijvoorbeeld serie- of dubbele drukknoppen van Gira, Jung of Busch-Jaeger in aanmerking. Verschillen blijken vaak uit systeemcompatibiliteit, klemtechniek, designlijnen en deels ook uit de manier van verlichtbaarheid. Voor een veilige keuze moet daarom altijd worden nagegaan of mechanisme, wip en afdekraam binnen het betreft fabrikantprogramma bij elkaar passen.

Toepassingsgebieden en functionele sterke punten

• Lichtregeling: Ideaal voor twee gescheiden lichtfuncties op één plaats.
• Trappenhuis: Goed voor impulsgevers in passende schakelingen.
• Woningbouw: Praktisch in gang, keuken, woonkamer of kelder.
• Utiliteitsbouw: Geschikt voor kantoren, nevenruimtes en functionele oppervlakken.
• Renovatie: Zinvol bij vervanging van bestaande inbouwmechanismen.

De tekstmodule „Serieschakeldrukknop 2 wisselschakelaars met gescheiden ingangsklemmen“ staat hier voor de echte gebruikswaarde van het product: twee afzonderlijk bruikbare wisselcontacten, duidelijk opgebouwde ingangen en flexibele toepassing als verbreekcontact of maakcontact. Daardoor is het mechanisme bijzonder geschikt voor doordachte lichtregelingen en gestructureerde elektrisch installaties met hoge systeemtrouw binnen de Berker-omgeving.
