Description

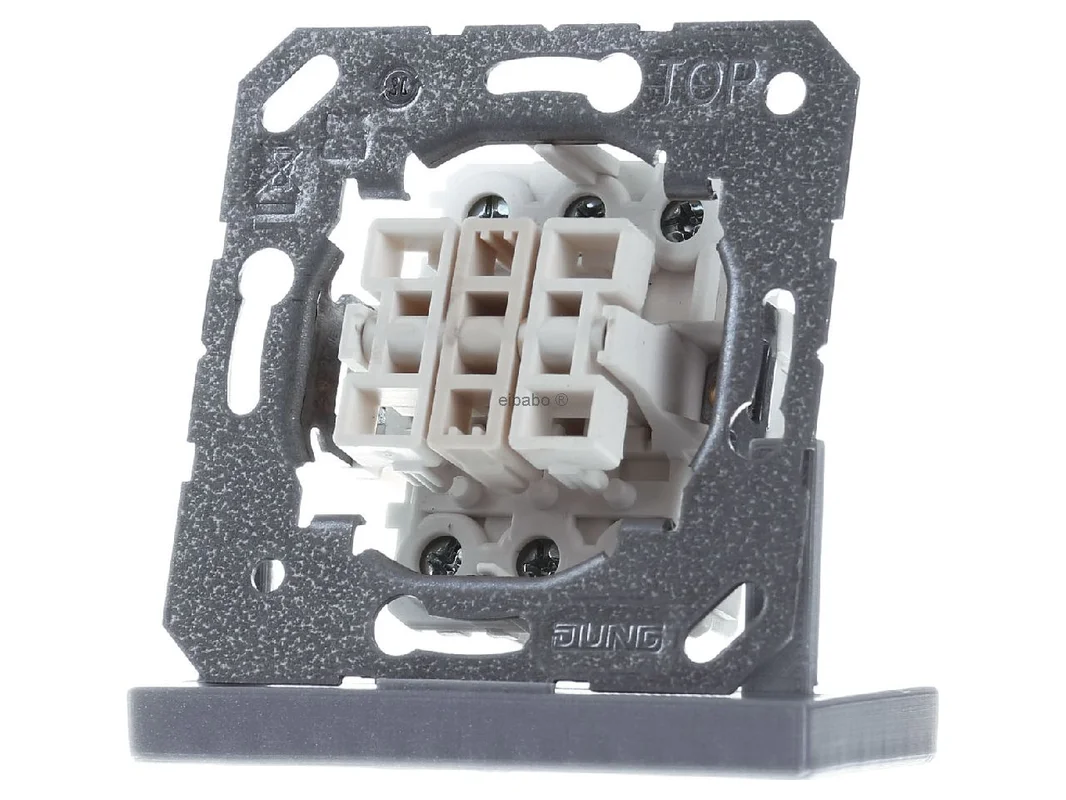

Tuimelschakelaar 3-weg 10AX 250Vuit omschakeling – Wisselschakelaar, drievoudig 5306 EU – Jung – 4011377147690:

De Jung wipschakelaar 3-voudig uit-wissel 10AX 250V 5306 EU is een hoogwaardig basiselement voor moderne elektrische installaties. Hij maakt het schakelen van drie stroomkringen in één compacte inbouwunit mogelijk en combineert nauwkeurige functionaliteit met een nette, professionele montage. Door de uitvoering als universele uit-wisselschakelaar is het schakelelement geschikt voor veelzijdige toepassingen in de woningbouw, utiliteitsbouw en bij stijlbewuste renovaties.

Jung wipschakelaar 3-voudig voor flexibele schakeloplossingen

De schakelaarinzetmodule is ontworpen voor 10 AX bij 250 V en biedt een betrouwbare bediening via drie gescheiden wipfuncties. Hij past in de Jung series A en LS en is daarmee ideaal wanneer een uniform design met beproefde techniek gewenst is. De robuuste schroefbevestiging zorgt voor een stevige plaatsing in de doos, terwijl schroefklemmen massieve en flexibele geleiders veilig opnemen.

Producthighlights voordelen

• 3-voudige schakelfunctie: Drie schakelpunten in slechts één inzet besparen ruimte en creëren overzichtelijke bedieningspunten.
• Universele uit-wisselschakelaar: Veelzijdig inzetbaar voor klassieke schakeltaken met grote ontwerpvrijheid.
• 10 AX 250 V: Geschikt voor veel gebruikelijke toepassingen in de gebouwinstallatie.
• Schroefklemmen: Ontworpen voor massieve en flexibele geleiders en eenvoudig te bedraden.
• Normconforme techniek: Verbindingsklemmen volgens DIN VDE 0632 en EN 60669.
• Schroefbevestiging: Stevige bevestiging zonder bevestigingsklauwen.
• Designcompatibel: Bedoeld voor gebruik in de Jung series A en LS.
• Nette integratie: Als basiselement ideaal voor nieuwbouw, verbouwing en modernisering.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnaam	Jung wipschakelaar 3-voudig uit-wissel 10AX 250V 5306 EU 5306EU
Artikelnummer fabrikant	5306 EU / 5306EU
EAN	4011377147690
Catalogus	Installatieschakelaars
Producttype	Wipschakelaar
Uitvoering	3-voudig, universele uit-wisselschakelaar
Schakeltype	Wisselschakelaar
Bedieningswijze	Wip
Samenstelling	Basiselement
Nominale stroom	10 AX
Nominale spanning	250 V
Aantal polen	3-polig
Aansluittype	Schroefklemmen
Geleidersoorten	massieve en flexibele geleiders
Bevestigingstype	Schroefbevestiging
Bevestigingsklauwen	nee
Normen	DIN VDE 0632, EN 60669
Geschikte series	Jung A, Jung LS
Opmerking inbouwdoos	Binnenmaat minimaal 57 mm
Bijzonderheid	middelste wip bij montage als laatste plaatsen

Voordelen, praktische toepassing en passende alternatieven voor de elektrische installatie

In de praktijk toont dit schakelelement zijn sterke punten daar waar meerdere lichtgroepen of schakelpunten ruimtebesparend en netjes in één eenheid moeten worden gebundeld. Dat is bijvoorbeeld voordelig in woonruimtes, gangen, kantoren of in hoogwaardig geplande renovaties. De uitvoering als universele uit-wisselschakelaar verhoogt de flexibiliteit bij de planning en vergemakkelijkt het gebruik in typische schakelscenario’s.

• Ruimtebesparende oplossing: Drie functies in één inzet verminderen de behoefte aan afzonderlijke schakelpunten.
• Hoge systeemconsistentie: Ideaal voor projecten met afdekramen en afdekkingen uit de series A en LS.
• Praktische bedrading: Schroefklemmen zijn in het vakwerk beproefd en zorgen voor duidelijke aansluitpunten.
• Solide montage: De schroefbevestiging is vooral interessant wanneer een gedefinieerde en vaste positie gewenst is.

Vergeleken met eenvoudige 1-voudige of 2-voudige inzetten uit het Jung programma biedt deze versie een duidelijk hogere functiedichtheid. Ten opzichte van een pure uitschakelaar is het voordeel groter wanneer wisselschakelingen of gemengde schakeltaken gepland zijn. Vergeleken met drukknoppen is de toepassing anders: drukknoppen worden vaak gecombineerd met relais, trapautomaten of smart-home-besturingen, terwijl deze inzet bedoeld is voor klassieke schakeltaken zonder deze logica.

Binnen het assortiment van de fabrikant is dit model vooral zinvol wanneer drie afzonderlijke schakelfuncties op één plaats nodig zijn. Een 1-voudige of 2-voudige wipschakelaar uit dezelfde series is de betere keuze wanneer minder stroomkringen moeten worden geschakeld of de inbouwsituatie compacter is gepland. Drukknopinzetten uit dezelfde serie zijn daarentegen eerder geschikt voor impulsbesturingen en niet voor de typische vergrendelende schakelaarbediening.

Bij vergelijkbare producten van andere bekende fabrikanten komen bijvoorbeeld 3-voudige schakelaarinzetten van Gira, Busch-Jaeger of Merten in aanmerking. Belangrijke verschillen liggen meestal in de compatibiliteit met de betreffende schakelprogramma’s, in het design van de centraalplaten en in details van de klem- en draagtechniek. Een directe combinatie met afdekkingen van andere systemen is in de regel niet voorzien, daarom moet bij de keuze vooral op het passende fabrikantprogramma worden gelet.

Montage-instructies en technische meerwaarden voor een veilige planning

Voor een vakkundige installatie moet rekening worden gehouden met een inbouwdoos met een binnenmaat van minimaal 57 mm. Dat creëert de benodigde ruimte voor inzet en bedrading en ondersteunt een nette montage. Omdat de inzet zonder bevestigingsklauwen is uitgevoerd, gebeurt de fixatie met schroeven. Dat kan in veel inbouwsituaties zorgen voor een bijzonder stabiele bevestiging.

Een belangrijk praktisch aspect betreft de middelste wip: bij de montage moet deze als laatste worden geplaatst, bij de demontage als eerste worden verwijderd. Deze werkwijze vergemakkelijkt de hantering en helpt om het schakelaarontwerp netjes en passend te monteren. In combinatie met de normconforme verbindingsklemmen volgens DIN VDE 0632 en EN 60669 ontstaat zo een betrouwbare oplossing voor veeleisende installatietaken.

Daarmee is de schakelaarinzet een doordachte keuze voor iedereen die binnen het Jung systeem een elegante, normconforme en functioneel sterke 3-voudige schakeloplossing zoekt.
