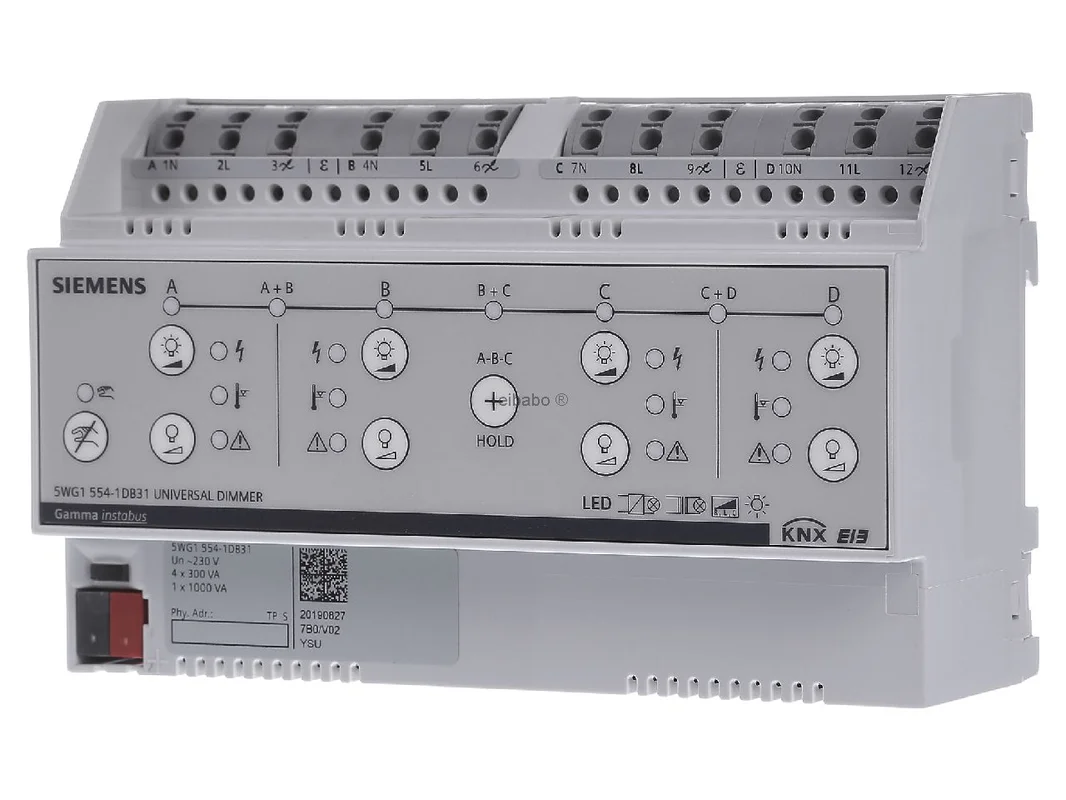

Universele dimmer 4x300VA / 1x1000VA – Dimactuatorbussysteem 5WG1554-1DB31 – Siemens – 4047625002909:

De Siemens KNX universele dimactor 4-voudig AC 230 V voor ohmse, inductieve en capacitieve belastingen 5WG1554-1DB31 is een krachtige oplossing voor nauwkeurige lichtregeling in moderne KNX installaties. Het DIN-railapparaat schakelt en dimt tot vier stroomkringen afzonderlijk, past de dimmethode automatisch aan het type belasting aan en ondersteunt zo een stabiele, flexibele werking in zowel woningbouw als utiliteitsbouw.

Siemens KNX universele dimactor 4-voudig voor flexibele lichtregeling

De actor is geschikt voor veel typische verlichtingstaken met AC 230 V. Hij verwerkt ohmse, inductieve en capacitieve belastingen en kiest afhankelijk van de aangesloten belasting automatisch faseaansnijding of faseafsnijding. Dat vereenvoudigt de planning, verhoogt de praktische toepasbaarheid in het project en creëert meer speelruimte bij verbouwing, renovatie en uitbreiding van KNX installaties.

Producthighlights voordelen

• Vier afzonderlijke uitgangen: Ideaal voor meerdere lichtzones of belastingsgroepen in één apparaat.
• Universeel belastingstype: Geschikt voor ohmse, inductieve en capacitieve verbruikers.
• Automatische dimmethode: Automatische keuze van faseaansnijding of faseafsnijding.
• Hoge installatieflexibiliteit: Ook zeer goed inzetbaar bij gemengde eisen in het gebouw.
• Tot 300 VA per uitgang: Krachtig voor veel klassieke dimtaken.
• Kanaalbundeling mogelijk: Aangrenzende uitgangen kunnen voor hogere belastingen worden samengevoegd.
• Geen minimale belasting per uitgang: Vergemakkelijkt de projectering bij kleine belastingen.
• Elektronische beveiliging: Beveiliging per kanaal tegen overbelasting, kortsluiting en overtemperatuur.
• Handmatige bediening op het apparaat: Schakelen, dimmen en directe bediening direct op de actor mogelijk.
• Onderhoudsvrije klemmen: Snelle aansluiting en nette doorbedrading op de DIN-rail.
• Busgevoede elektronica: Nette integratie in het KNX systeem zonder extra inspanning aan de elektronica.
• DIN-railmontage: Geschikt voor montage op TH35 volgens DIN EN 60715.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Siemens KNX universele dimactor 4-voudig AC 230V voor ohmse inductieve capacitieve belastingen 5WG1554-1DB31 5WG15541DB31
Artikelnummer fabrikant	5WG1554-1DB31
Type	N 554D31
EAN	4047625002909
Catalogus	Dimactor
Systeem	KNX
Producttype	Universele dimactor
Aantal uitgangen	4
Nominale bedrijfsspanning	AC 230 V
Nominale frequentie	50 / 60 Hz
Belastingstypen	ohms, inductief, capacitief
Dimprocedure	automatische aanpassing aan faseaansnijding of faseafsnijding
Vermogen per uitgang	tot 300 VA bij +45 °C
Vermogen bij kanaalbundeling	tot 1000 VA bij aangrenzende uitgangen
Minimale belasting	geen vereiste minimale belasting per uitgang
Beveiliging per uitgang	tegen overbelasting, kortsluiting en overtemperatuur
Klemn	onderhoudsvrij
Geleidertypen	massief, fijnaderig, meeraderig
Geleiderdoorsnede	0,5 tot 2,5 mm²
Handmatige bediening	per uitgang voor schakelen, dimmen en directe bediening
Voeding van de elektronica	via busspanning
Montagetype	DIN-railapparaat voor montagerail TH35
Norm	DIN EN 60715
Breedte	8 TE
Beschermingsgraad	IP20
Nominale stroom	1,3 A
Extra functies	bedrijfsurentelling, schakeltelling, uitschakelwaarschuwing, constante lichtregeling

Meerwaarde voor planning, bedrijf en vergelijking in het KNX project

In de schakelkast scoort de dimactor met praktijkgerichte techniek voor nette lichtscènes, fijne helderheidsaanpassing en robuuste belastingsturing. De bediening direct op het apparaat is vooral bij inbedrijfstelling, service en functietest een echt voordeel. Zo kunnen kanalen snel worden getest zonder direct toegang te hoeven hebben tot visualisatie of tastsensoren.

• Efficiënte inbedrijfstelling: Handmatige bediening per kanaal bespaart tijd bij test en service.
• Meer veiligheid in het dagelijks gebruik: De beveiliging per uitgang vermindert het risico bij fouten in de belasting.
• Nette aanpassing aan de verbruiker: De automatische keuze van de dimmethode vereenvoudigt het gebruik in het veld.
• Goede geschiktheid voor verbouwingen: Door het universele belastingsbereik is het apparaat interessant voor bestaande installaties.
• Kanaalbundeling: Voordelig wanneer afzonderlijke lichtgroepen meer vermogen vragen.
• Zonder starre minimale belasting: Handig bij kleine belastingen en flexibele lichtconcepten.

Vergeleken met eenvoudigere KNX dimmers van de fabrikant met minder kanalen biedt dit model een hogere dichtheid in de verdeler en meer vrijheid bij de indeling van lichtkringen. Ten opzichte van sterker gespecialiseerde LED actors ligt de focus hier op universele belastingcompatibiliteit in de AC 230 V omgeving. Dat is vooral zinvol wanneer in een project verschillende lichtbronnen, transformatoren of belastingstypen voorkomen en een zo breed mogelijke toepasbaarheid gewenst is.

Bij Siemens varianten met een lager aantal kanalen staat meestal de compacte uitvoering voor kleinere verlichtingstaken op de voorgrond. Dit 4-voudige apparaat is daarentegen beter geschikt voor woonruimtes met meerdere scènes, voor verdelers per verdieping of voor commerciële zones met meerdere afzonderlijke schakel- en dimkringen. Ten opzichte van pure schakelactoren van de fabrikant biedt de universele dimactor een duidelijk fijnere lichtregeling en daarmee meer comfort, betere scènesbesturing en vaak ook een aangenamere ruimtesfeer.

Vergelijkbare producten van andere bekende fabrikanten zijn bijvoorbeeld 4-voudige KNX dimactoren van MDT, ABB of Hager. MDT zet bij sommige modellen sterker in op LED-geoptimaliseerde uitvoering en deels compactere bouwvorm. Hager biedt in de klasse 4 x 300 W eveneens apparaten voor veelzijdige lichtregeling in het KNX systeem. ABB heeft afhankelijk van de serie dimmers voor klassieke 230 V belastingen beschikbaar, vaak met focus op brede projecttoepassing. Doorslaggevend bij de keuze zijn belastingstype, gewenste kanaalreserve, ruimte in de verdeler en de vraag of eerder universele belastingsturing of een op LED gespecialiseerde uitvoering centraal staat.

Toepassingsgebieden

• Woningbouw: Voor woonkamers, gangen, eetruimtes en lichtsterke scènes met KNX besturing.
• Utiliteitsbouw: Geschikt voor kantoren, vergaderruimtes en representatieve zones.
• Renovatie: Voordelig bij gemengde belastingstypen in bestaande installaties.
• Nieuwbouw: Geschikt voor gestructureerde KNX lichtconcepten met meerdere kringen.
• Servicebedrijf: Directe bediening op het apparaat vergemakkelijkt controle en onderhoud.

Uitgebreide technische kenmerken en praktijkgerichte aanwijzingen

De vier uitgangen zijn ontworpen voor het schakelen en dimmen van verschillende belastingstypen. Dankzij de automatische aanpassing aan faseaansnijding of faseafsnijding kan de actor in veel gevallen worden ingezet zonder omslachtige voorafgaande selectie van de dimmethode. De onderhoudsvrije klemmen ondersteunen de aansluiting en het doorlussen van massieve, fijnaderige en meeraderige geleiders in het bereik van 0,5 tot 2,5 mm². Dat bespaart tijd bij de opbouw en ondersteunt een nette bedrading in de verdeler.

Extra voordeel biedt de combinatie van hoog uitgangsvermogen, beveiliging per kanaal en busgevoede elektronica. Met tot 300 VA per uitgang en tot 1000 VA bij kanaalbundeling van aangrenzende uitgangen dekt het apparaat veel typische verlichtingstaken af. De uitvoering als DIN-railapparaat voor de montagerail TH35 volgens DIN EN 60715 vergemakkelijkt de integratie in normconforme KNX verdelers. Daarmee is de actor een overtuigende keuze voor iedereen die op zoek is naar een professionele, veelzijdige en belastbare dimregeling in de KNX omgeving.
