Description

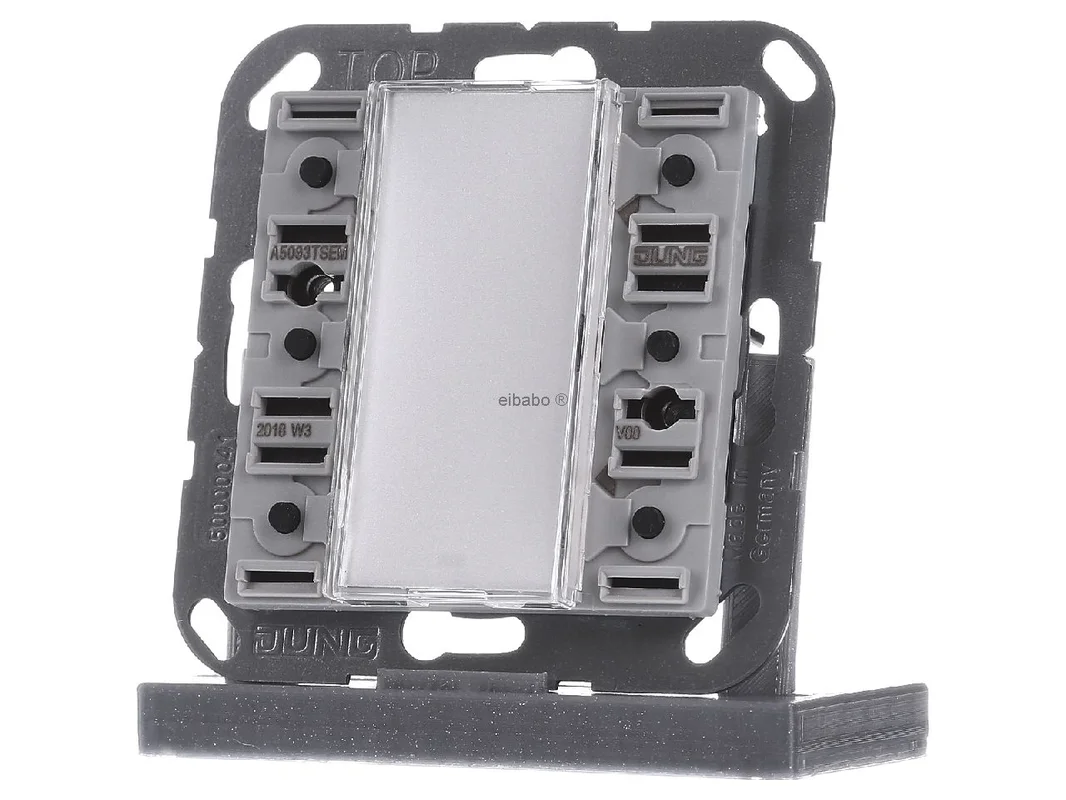

Universele drukknop-uitbreidingsmodule, 3-voudig – KNX aanraaksensor 6-voudig A 5093 TSEM – Jung – 4011377106987:

De Jung KNX tastsensor-uitbreidingsmodule Universal 3-voudig F50 A 5093 TSEM is de perfect passende uitbreiding voor veeleisende KNX-bedieningsconcepten in moderne woningen en utiliteitsbouw. Het vult compatibele Jung modules aan met extra bedieningsniveaus en zorgt voor meer flexibiliteit voor licht, dimmen, jaloezie, temperatuur en scèneschakeling direct aan de wand.

Nauwkeurige KNX bediening met de Jung KNX tastsensor-uitbreidingsmodule Universal 3-voudig F50 A 5093 TSEM

De uitbreidingsmodule is ontworpen voor gebruik in KNX-installaties waarin een duidelijke, veelzijdige en elegante bediening gewenst is. Drie toetsvlakken met maximaal twee functies per toets maken een intuïtieve aansturing van veel ruimtefuncties mogelijk. Status-leds per toets evenals een afzonderlijk instelbare bedrijfs-led ondersteunen oriëntatie, terugmelding en een veilige werking in het dagelijks gebruik.

Bijzonder praktisch zijn de instelbare helderheid van de leds, de meting van de ruimtetemperatuur, vergrendelings- en alarmfuncties evenals de omschakelbare werking, bijvoorbeeld voor nachtelijke uren. Zo kan de module exact op het gebruiksconcept in de ruimte worden afgestemd.

Producthighlights voordelen

• 3-voudige uitbreiding: Meer bedieningspunten voor bestaande KNX tastsensor- en regeloplossingen van Jung.
• Veelzijdige toetsfuncties: Geschikt voor schakelen, dimmen, jaloezie, waarden en scènes.
• Twee functies per toets: Grote bedieningsdiversiteit bij compacte bouwvorm.
• Statusweergave per toets: Led instelbaar in rood, groen of blauw.
• Bedrijfs-led: Te gebruiken als oriëntatieverlichting en voor weergave van de programmeerstatus.
• Aanpasbare helderheid: Leds en tekstveld kunnen op de ruimte worden afgestemd.
• Ruimtetemperatuur registreren: Ideaal als nevenpost voor ruimtetemperatuurregelaars.
• Vergrendelfunctie: Afzonderlijke of alle toetsen kunnen worden vergrendeld of omgeschakeld.
• Alarmfunctie: Optioneel met bevestiging via toetsdruk.
• Bouwplaatsbedrijf: Transparante toetsenset voor bediening zonder design-toetsen inbegrepen.

Typische toepassingsgebieden in smart home en utiliteitsbouw

• Lichtregeling: In- en uitschakelen van afzonderlijke of centrale lichtkringen.
• Dimfuncties: Comfortabele keuze van de helderheid voor woon- en werkruimtes.
• Jaloeziesturing: Omhoog, omlaag en scènes voor privacy en zonwering.
• Temperatuurbediening: Gewenste waarden comfortabel aanpassen op de bedieningsplaats.
• Lichtscènes: Scènes oproepen en opslaan voor dagelijks gebruik, avond of presentatie.
• Nachtbedrijf: Gereduceerde led-helderheid voor gang, slaapkamer of hotelkamer.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX tastsensor-uitbreidingsmodule Universal 3-voudig F50 A 5093 TSEM
EAN	4011377106987
Catalogus	Aanraaksensor
Bussysteem	KNX
Uitvoering	Uitbreidingsmodule Universal, 3-voudig, F50
Aantal toetsen	3
Aantal bedieningspunten	6
Functies per toets	één of twee functies
Led-weergave	Status-led per toets, bedrijfs-led instelbaar in rood, groen of blauw
Opgenomen vermogen	0,144 W
Montagewijze	Inbouw in inbouwdoos volgens DIN 49073
Min. doosdiepte	22 mm
Materiaal	Kunststof
Kleur	wit
Met led-weergave	ja
Met busaankoppeling	ja
Met ruimtethermostaat	nee
Met distoneelstuk	nee
Met infraroodsensor	nee
Bijzondere kenmerken	Ruimtetemperatuurmeting, vergrendelfunctie, alarmfunctie, energiebesparingsmodus
Compatibele basisapparaten	Aanraaksensor-module Universal, continueregelaar-module, ruimtecontroller-module van Jung

Meer bedieningscomfort, duidelijke KNX-structuur en sterke praktijkvoordelen

De Jung KNX tastsensor-uitbreidingsmodule Universal 3-voudig F50 A 5093 TSEM is ideaal voor ruimtes waarin meerdere functies op één centraal bedieningspunt moeten worden samengebracht. In het dagelijks gebruik betekent dat: minder schakelpunten, een nette uitstraling en een logisch opgebouwde KNX-bediening. Vooral in woonruimtes, kantoren, hotels of hoogwaardige utiliteitsgebouwen ontstaat zo een merkbare meerwaarde in comfort en overzicht.

Tot de belangrijkste voordelen behoren de vrije toewijzing van de toetsen, de kleurinstelbare terugmeldingen en het flexibele gebruik voor licht, zonwering, temperatuur en scènes. Ook tijdsafhankelijke concepten laten zich goed realiseren, bijvoorbeeld met gedimde led-weergave in de nacht of met vergrendelde functies in gevoelige zones.

• Compacte uitbreiding voor extra KNX-bedieningsfuncties op één plaats.
• Zeer goede gebruikersgeleiding door gekleurde status-leds per toets.
• Geschikt voor licht, dimmen, jaloezie, temperatuur en scène.
• Ideaal voor ruimtes met een hoge bedieningsbehoefte bij een duidelijke wandvormgeving.
• Ondersteunt efficiënte ruimteconcepten met vergrendeling, alarm en nachtmodus.
• Praktische oplossing voor nieuwbouw, renovatie en veeleisende modernisering.

Binnen de Jung KNX-familie positioneert deze 3-voudige uitbreidingsmodule zich tussen eenvoudigere varianten met minder bedieningspunten en grotere uitvoeringen voor nog uitgebreidere bedieningsbeelden. Vergeleken met een 1-voudige of 2-voudige oplossing biedt de 3-voudige uitvoering meer directe toegang en vermindert deze menuwisselingen of meervoudige toewijzingen. Dat is vooral zinvol waar licht, zonwering en scènes parallel worden bediend.

In vergelijking met een pure tastsensor-module is een uitbreidingsmodule doelgericht bedoeld als aanvulling op een compatibel basisapparaat. Daardoor is deze bijzonder geschikt voor projecten waarin een bestaande bedieningsoplossing functioneel moet worden uitgebreid zonder het volledige concept te wijzigen.

Wordt de module gecombineerd met een Aanraaksensor-module Universal, dan ligt de focus meestal op klassieke KNX-bediening met schakel-, dim- en scènefuncties. In combinatie met een continueregelaar-module komt daarentegen de bediening van het ruimteklimaat sterker op de voorgrond. Bij gebruik met een ruimtecontroller-module kan de besturing nog uitgebreider in een doorlopend ruimteconcept worden geïntegreerd.

Daardoor is de 3-voudige versie bijzonder geschikt voor middelhoge tot hoge bedieningsvereisten. Minder uitgebreide ruimtes kunnen vaak met kleinere varianten toe, terwijl grotere bedieningsconcepten eerder profiteren van uitvoeringen met nog meer toetsvlakken.

Vergelijkbare KNX-tastsensoren of uitbreidingsoplossingen zijn onder andere verkrijgbaar van Gira, MDT en Busch-Jaeger. Bij Gira ligt de focus vaak op designgerichte bedieningsposten met sterke systeemintegratie. MDT scoort vaak met zeer uitgebreide parametrering en een hoge functiedichtheid. Busch-Jaeger biedt afhankelijk van de serie eveneens veelzijdige KNX-bedieningselementen met focus op merkprogramma’s en ruimtefuncties.

Essentiële verschillen zitten meestal in designlijnen, ETS-opbouw, led-concept, bedieningslogica en in de vraag of het om een zelfstandig bedieningselement of om een modulaire uitbreiding gaat. Voor projecten met een bestaande Jung-schakelaarwereld is deze module vooral dan zinvol wanneer vorm, functie en compatibiliteit binnen het Jung-systeem behouden moeten blijven.

In ETS is het aan te raden om elke toets eerst duidelijk te plannen op functie en gebruikersdoel. Een typische toewijzing in de woonruimte is bijvoorbeeld: linker toets licht schakelen en dimmen, middelste toets scène wonen of eten, rechter toets jaloezie omhoog en omlaag. Zo blijft de bediening intuïtief en voor de gebruiker gemakkelijk te begrijpen.

Voor de status-leds is een eenduidige kleurlogica zeer nuttig. Groen kan bijvoorbeeld de actieve lichtstatus aangeven, blauw een comfortfunctie en rood een vergrendeling of een alarm. In slaap- of hotelzones loont de parametrering van gereduceerde led-helderheid voor de nacht, zodat de oriëntatie behouden blijft zonder te verblinden.

Bij temperatuurfuncties moet de groepsadresstructuur netjes gescheiden worden, bijvoorbeeld in actuele waarde, setpointverschuiving, bedrijfsmodus en raamstatus. Voor scènes is het praktisch om centrale groepsadressen voor algemene scènes en eigen adressen voor ruimtespecifieke functies te gebruiken. Vergrendelobjecten moeten met duidelijke prioriteit worden aangemaakt, zodat bijvoorbeeld reinigingsmodus, kinderbeveiliging of kantoorvrijgave betrouwbaar werken.

Met deze uitbreidingsmodule creëert u een elegante en krachtige KNX-bedieningsoplossing voor veeleisende ruimtes. De combinatie van flexibele toetstoewijzing, gekleurde terugmelding en doordachte extra functies maakt dit de ideale keuze voor moderne elektrotechnische planning met systeem. Zo combineert u bedieningscomfort, duidelijke gebruikersgeleiding en hoogwaardige Jung-integratie op overtuigende wijze.
