Universele tastsensor-uitbreidingsmodule, 2-voudig – KNX aanraaksensor 4-voudig LS 5092 TSEM – Jung – 4011377107052:

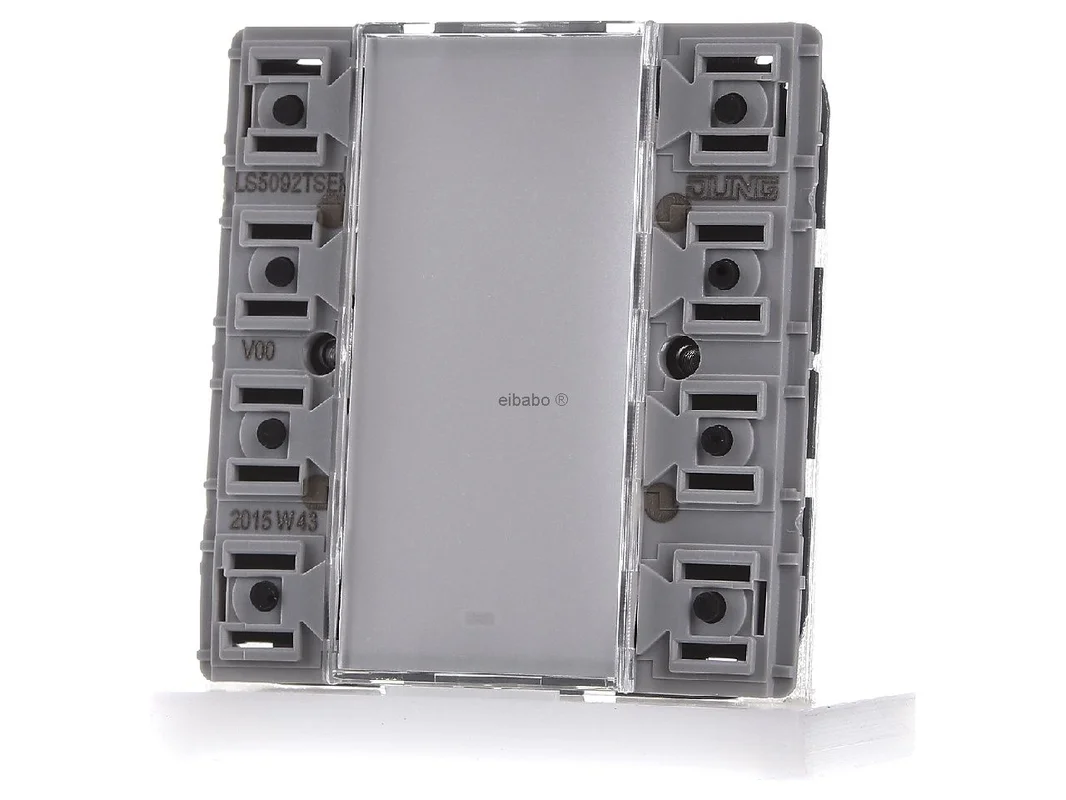

De Jung KNX tastsensor-uitbreidingsmodule Universal 2-voudig F50 LS 5092 TSEM breidt passende Jung bedienmodules uit met een comfortabele en veelzijdige KNX-besturing. Het is geschikt voor de nauwkeurige bediening van verlichting, dimmers, jaloezieën, scènes en andere functies in het smart building. De uitvoering voor het F50-formaat integreert zich netjes in hoogwaardige schakelaarprogramma’s en ondersteunt een duidelijke, moderne bedieningslogica.

Nauwkeurige KNX bedieningsuitbreiding voor verlichting, scène- en ruimtefuncties

De module is ontworpen voor correct gebruik in KNX-installaties en vult compatibele tastsensor- en regeloplossingen aan met twee extra bedieningsvlakken. Per toets zijn één of twee functies mogelijk. Zo kunnen schakelen, dimmen, bewegen, scène-oproep of setpointfuncties elegant op één centraal bedienpunt worden gebundeld. De montage gebeurt in een inbouwdoos volgens DIN 49073.

Bijzonder praktijkgericht is het verlichte beschriftingsveld. Het vergemakkelijkt de oriëntatie in het dagelijks gebruik en ondersteunt een duidelijke toewijzing van de functies. Per toets is een status-led beschikbaar, waarvan de kleur instelbaar is op rood, groen of blauw. Ook de bedrijfs-led kan als oriëntatieverlichting en voor de weergave van de programmeerstatus worden gebruikt. De helderheid van de leds en van het beschriftingsveld is instelbaar en tijdens gebruik omschakelbaar, bijvoorbeeld voor de nachtmodus.

Producthighlights voordelen

• 2-voudige uitbreiding: Meer bedieningscomfort voor compatibele Jung KNX modules in F50-formaat.
• Flexibele toetslogica: Eén of twee functies per toets parametreerbaar.
• Veelzijdig inzetbaar: Voor verlichting, dimmen, jaloezie, helderheid, temperatuur en scènes.
• Statusweergave per toets: Ledkleur individueel instelbaar op rood, groen of blauw.
• Oriëntatieverlichting: Bedrijfs-led ondersteunt dagelijks gebruik en ingebruikname.
• Verlicht beschriftingsveld: Duidelijke functieherkenning, ook in een donkere omgeving.
• Nachtbedrijf: Helderheid tijdens gebruik aanpasbaar en tijdsafhankelijk inzetbaar.
• Ruimtetemperatuurfunctie: Geschikt als nevenpost voor ruimtetemperatuurregelaar.
• Blokkeer- en alarmfunctie: Voor meer veiligheid en duidelijk gedefinieerde bedieningstoestanden.
• Energiespaarmodus: Zinvol voor efficiënte gebouwconcepten.
• Geschikt voor de bouwplaats: Transparante toetsenset voor bediening vóór montage van de design-toetsen.

Intelligente functies voor de moderne KNX-besturing

• Verlichting schakelen: Klassieke aan- en uit-commando’s met duidelijke terugmelding op de toets.
• dimmen: Comfortabele lichtregeling met korte en lange bediening.
• Jaloezie bedienen: Omhoog-, omlaag- en lamellenfuncties via KNX realiseerbaar.
• Scènes oproepen: Lichtscènes snel activeren en opslaan.
• Temperatuurwaarden gebruiken: Integratie in ruimtefuncties en setpointconcepten.
• Blokkeerfunctie: Afzonderlijke of alle toetsfuncties kunnen worden geblokkeerd of omgeschakeld.
• Alarmbedrijf: Optioneel met bevestiging via een willekeurige toets.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX tastsensor-uitbreidingsmodule Universal 2-voudig F50 LS 5092 TSEM
EAN	4011377107052
Catalogus	Aanraaksensor
Bussysteem	KNX
Uitvoering	Universal, 2-voudig, F50
Montagewijze	Inbouw in apparaatdoos volgens DIN 49073
Aantal toetsfuncties	één of twee functies per toets
Statusweergave	per toets één status-led, kleur instelbaar
Ledkleuren	Rood, groen of blauw
Bedrijfs-led	als oriëntatieverlichting en voor de weergave van de programmeerstatus
Beschriftingsveld	verlichtbaar
Helderheid	voor status-led, bedrijfs-led en beschriftingsveld instelbaar
Ruimtefunctie	Meting van de ruimtetemperatuur, nevenpost voor ruimtetemperatuurregelaar
Extra functies	Blokkeerfunctie, alarmfunctie, energiespaarmodus
Compatibele toepassing	Bediening van verlichting, dimmen, jaloezieën, helderheidswaarden, temperaturen en scènes

Meer bedieningsniveaus, duidelijke terugmelding en hoge praktische waarde in het KNX-dagelijks gebruik

In het dagelijkse gebruik overtuigt de module door zijn duidelijke functiediversiteit op beperkte ruimte. Ten opzichte van eenvoudige bedienopzetstukken zonder uitgebreide terugmelding biedt het meer transparantie over status, bedrijfstoestanden en geactiveerde functies. Dat is vooral in woningen, kantoren en objecten met meerdere licht- of zonweringsscènes een groot voordeel.

Binnen het Jung-programma is deze 2-voudige uitbreidingsmodule vooral interessant wanneer een compatibele universele module of een continu-regelaarmodule met extra toetsniveaus moet worden aangevuld. Vergeleken met 1-voudige varianten ontstaat meer bedieningsruimte voor scènes, centrale functies of de scheiding van verlichting en zonwering. Ten opzichte van 3-voudige of 4-voudige uitvoeringen oogt de 2-voudige oplossing vaak rustiger en is zij zeer geschikt voor duidelijk gestructureerde bedieningsconcepten met weinig, maar belangrijke functies.

Bij vergelijkbare oplossingen van Gira, MDT of Busch-Jaeger verschillen meestal het designsysteem, de parametreerlogica, de led-aansturing en de manier van combineren met de betreffende tastsensorfamilies. In KNX-projecten is de basisfunctie via gestandaardiseerde communicatieobjecten goed integreerbaar, maar de mechanische en optische compatibiliteit blijft fabrikantafhankelijk. Wie al inzet op het LS-design en passende Jung-modules, krijgt met deze oplossing een bijzonder harmonieuze uitbreiding.

• Ideaal voor de uitbreiding van een bestaand bedienpunt zonder wijziging van het designconcept.
• Zeer geschikt voor verlichting en jaloezie op één plaats met duidelijke toetsindeling.
• Sterke oriëntatie in de ruimte door status-led en bedrijfs-led.
• Heldere gebruikersgeleiding dankzij verlichtbaar beschriftingsveld.
• Zinvol voor dag- en nachtbedrijf dankzij aanpasbare helderheid.
• Praktisch voor ruimtes met scènes, setpoints of tijdelijke blokkeerfuncties.

Ten opzichte van een pure tastsensormodule zonder uitbreiding creëert deze uitvoering extra bedieningsopties direct op dezelfde plek. Dat vermindert de behoefte aan extra bedienpunten en zorgt voor een uniform schakelbeeld. Vergeleken met grotere meervoudige varianten kan de 2-voudige versie eenvoudiger te overzien zijn en past zij goed bij ruimtes met duidelijk gedefinieerde functies zoals lichtscène plus jaloezie of licht plus temperatuurkeuze.

Wanneer in een project meer directe bedienpunten gewenst zijn, kunnen 3-voudige of 4-voudige uitbreidingen binnen de serie zinvoller zijn. De 2-voudige versie scoort daarentegen met een opgeruimde uitstraling en snelle bedienbaarheid.

Vergelijkbare KNX-bedienposten van andere gerenommeerde fabrikanten zoals Gira, MDT of Busch-Jaeger bieden eveneens toetsfuncties voor verlichting, dimmen en zonwering. Verschillen tonen zich vaak in de uitstraling van de series, de aard van de led-weergave, het bediengevoel en de omvang van de parametreerbaarheid. Voor projecten met een bestaand Jung-schakelaarprogramma is deze module vooral vanwege de passende integratie in vorm, systeemlogica en accessoires de harmonieuze keuze.

In ETS is een duidelijke scheiding van de functies per toetsniveau aan te raden. Een typisch voorbeeld is toets links voor verlichting, toets rechts voor jaloezie. Bij dimfuncties kan een korte toetsdruk als schakelen en een lange toetsdruk als dimmen worden geparametreerd. Voor zonwering kunnen een korte druk voor omhoog of omlaag en een lange druk voor lamellenverstelling zinvol worden gebruikt.

Voor scènes is het praktisch om aan één toets de oproep en bij lange druk het opslaan toe te wijzen, mits het project daarin voorziet. De status-led moet op echte terugmeldobjecten worden gezet, zodat de gebruiker de werkelijke toestand ziet. In nachtbedrijf kan de helderheid van de leds worden verlaagd om verblinding te voorkomen. Voor hotels, vergaderruimtes of slaapkamers is bovendien de blokkeerfunctie nuttig wanneer afzonderlijke toetsen tijdelijk moeten worden gedeactiveerd of herbezet.

Bij ruimtefuncties kan de module dienen als nevenpost voor een ruimtetemperatuurregelaar. Zo kunnen comfort, stand-by of verlaging met duidelijke toetslogica in een uniform KNX-concept worden geïntegreerd. Voor alarmmeldingen is een goed zichtbare ledkleur aan te raden, bijvoorbeeld rood voor storing of bijzondere toestand.

De Jung KNX tastsensor-uitbreidingsmodule Universal 2-voudig F50 LS 5092 TSEM is de doordachte keuze voor veeleisende KNX-bedieningsconcepten. Zij verbindt nauwkeurige besturing, duidelijke terugmelding en hoge designtrouw in een compacte oplossing. Wie verlichting, zonwering, scènes en ruimtefuncties elegant op één punt wil bundelen, kiest hier voor kwaliteit, systeemgeschiktheid en echt bedieningscomfort.
