Description

USB-interface voor domotica USB/S 1.2 – ABB – 2CDG110243R0011 – 4016779064507:

De ABB KNX USB-interface REG voor ETS-programmering en busdiagnose USB/S 1.2 2CDG110243R0011 is een professionele data-interface voor de directe verbinding tussen computer en KNX-installatie. Het maakt snelle, stabiele communicatie met de ETS mogelijk en ondersteunt typische taken zoals programmering, busmonitor en groepsmonitor. Daarmee is het een praktijkgerichte oplossing voor ingebruikname, service en diagnose in moderne KNX-projecten.

ABB KNX USB-interface USB/S 1.2 voor efficiënte ETS-koppeling en duidelijke busdiagnose

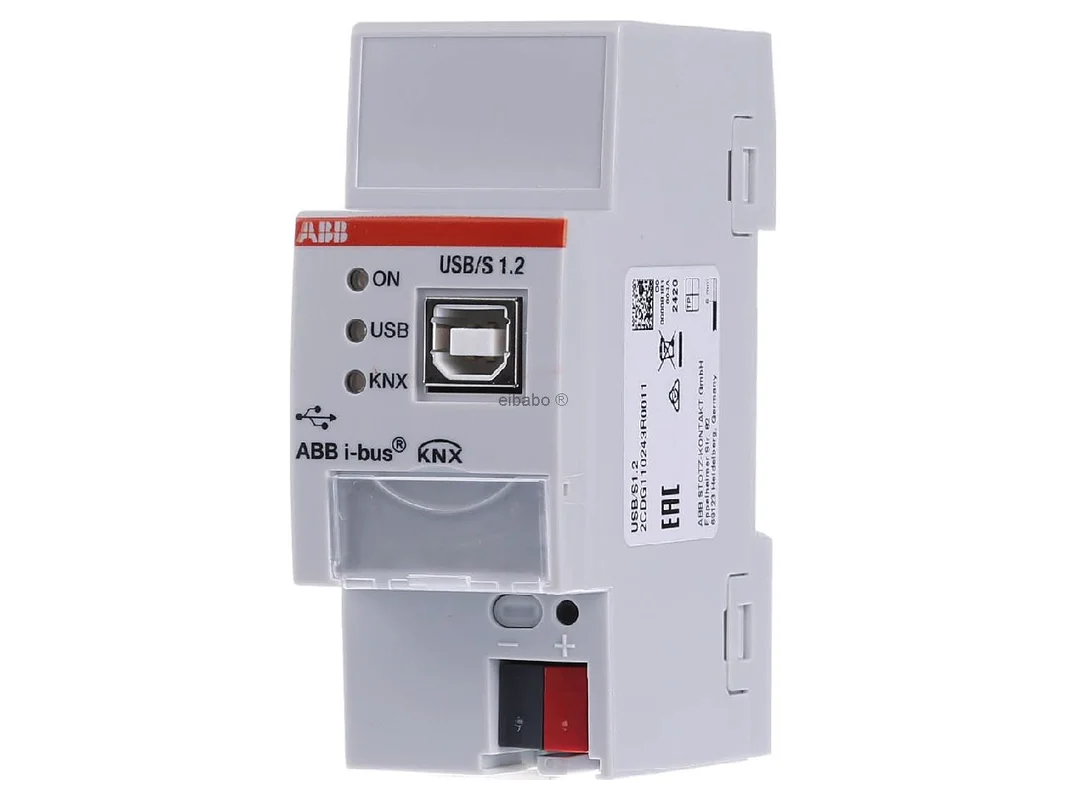

Het modulaire apparaat in Pro M-design is ontworpen voor montage in de verdeler op een 35 mm montagerail en past netjes in professionele KNX-installaties. De verbinding met de pc verloopt via een USB-aansluiting van type B. Na aansluiting is de interface direct bedrijfsklaar en wordt onder Windows bij de eerste verbinding automatisch geïnstalleerd. Drie leds geven duidelijk informatie over bedrijf en telegramverkeer. Dankzij galvanische scheiding tussen KNX- en USB-zijde wordt een veilige en zuivere signaaloverdracht ondersteund.

Producthighlights voordelen

• Directe ETS-communicatie: Ideaal voor programmering, parameterinstelling en ingebruikname van KNX-installaties.
• busdiagnose in real time: Ondersteunt busmonitor en groepsmonitor voor snelle analyse bij servicegevallen.
• REG voor de verdeler: Nette DIN-railmontage in de schakelkast voor een vaste, professionele installatie.
• USB type B-aansluiting: Beproefde verbinding met de pc of service-notebook.
• Automatische driverinstallatie: Onder Windows na de eerste aansluiting snel inzetbaar.
• Drie status-leds: Tonen bedrijf, USB-activiteit en KNX-telegramverkeer duidelijk aan.
• Galvanische scheiding: Elektrische ontkoppeling van KNX en USB voor hoge bedrijfszekerheid.
• ETS-herkenning: Verschijnt na aansluiting in de gevonden interfaces van de ETS.
• Ondersteunt lange frames: Kan bij geschikte KNX-apparaten snellere downloads in de ETS mogelijk maken.
• Ook voor visualisatie: Geschikt voor toegang door visualisaties en andere clients via USB.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX USB-interface REG voor ETS-programmering en busdiagnose USB/S 1.2 2CDG110243R0011
EAN	4016779064507
Catalogus	Data-interface
Bussysteem	KNX
Apparaattype	USB-interface, REG
Montagetype	Modulaire inbouw op 35 mm montagerail
Design	Pro M
Toepassing	ETS-programmering, busmonitor, groepsmonitor, visualisatie
PC-aansluiting	USB type B
Voeding KNX	via ABB i-bus KNX, 21 tot 30 V DC
Voeding USB	5 V DC
Statusweergave	3 leds voor bedrijf en telegramverkeer
Scheiding	galvanische scheiding tussen KNX en USB
ETS-integratie	Weergave onder gevonden interfaces na aansluiting
Bijzonderheid	Ondersteuning van lange frames voor snellere downloads bij geschikte apparaten
Beschermingsgraad	IP20
Afmetingen H x B x D	ca. 90 x 36 x 64,5 mm

Betrouwbare KNX-verbinding voor ingebruikname, diagnose en projectonderhoud

De ABB KNX USB-interface REG voor ETS-programmering en busdiagnose USB/S 1.2 2CDG110243R0011 is ontworpen met een duidelijke praktische meerwaarde. Hij verbindt service-pc en KNX-lijn direct in de verdeler en zorgt zo voor korte lijnen bij ingebruikname, diagnose en onderhoud. Vooral in woningbouw, utiliteitsbouw en bij de modernisering van KNX-installaties is een vast geïnstalleerde USB-interface in de schakelkast vaak de snelle en nette oplossing.

Een belangrijk voordeel ligt in de stabiele ETS-koppeling. De interface is niet alleen geschikt voor de klassieke download van applicaties, maar ook voor busanalyse, groepsmonitor en service-inzetten met visualisatie of pc-client. Door de ondersteuning van lange frames kan hij bij compatibele ABB-apparaten en andere geschikte KNX-deelnemers de download merkbaar versnellen. Dat is vooral interessant bij complexere projecten met gateways of veel parameters.

• Vaste installatie in de verdeler voor snelle toegang bij service en ingebruikname.
• Directe koppeling met de ETS zonder extra hulpapparaten in de schakelkast.
• Zeer geschikt voor busanalyse bij storingen, telegramcontrole en groepsmonitor.
• Led-statusweergave vergemakkelijkt de snelle visuele controle direct op het apparaat.
• Galvanische scheiding vermindert storingsinvloeden tussen pc en KNX-installatie.
• Onder Windows snel klaar voor gebruik, omdat de driver bij de eerste aansluiting automatisch wordt geïnstalleerd.
• Bijzonder zinvol voor integratoren, systeemhuizen en elektrotechnische vakbedrijven met regelmatig ETS-gebruik.

In directe vergelijking met de oudere ABB USB/S 1.1 biedt de USB/S 1.2 een gemoderniseerde uitvoering met ondersteuning van lange frames. Daardoor kunnen bepaalde downloads in de ETS sneller worden uitgevoerd. Wie vaak nieuwe KNX-apparaten met een grotere hoeveelheid data parameteriseert, profiteert van deze extra snelheid en dit comfort.

Vergeleken met IP-gebaseerde ABB KNX-interfaces ligt de focus hier op de lokale, bekabelde verbinding via USB. Een USB-oplossing is bijzonder praktisch wanneer direct aan de verdeler wordt gewerkt en geen integratie in het lokale netwerk gewenst is. IP-interfaces tonen hun sterke punten eerder bij toegang op afstand, meerdere gelijktijdige deelnemers of bij netwerkgebaseerd projectwerk.

USB-interfaces zoals deze zijn ideaal voor de klassieke service-inzet met notebook direct ter plaatse. Ze zijn zeer geschikt voor enkelvoudige toegang, ingebruikname en snelle diagnose in de schakelkast. ABB KNX IP-interfaces of IP-routers zijn daarentegen meestal de betere keuze wanneer meerdere ETS-werkplekken, een netwerkstructuur of onderhoud op afstand gevraagd zijn.

Wie vooral lokaal programmeert en busgegevens wil controleren, krijgt met deze data-interface een duidelijke, robuuste en eenvoudige oplossing. Voor grote gebouwen met verdeelde werkplekken of toegang via LAN is een ABB IP-oplossing meestal flexibeler. In compacte projecten of bij servicebezoeken is USB echter vaak de directere weg.

• MDT KNX USB Interface: Eveneens geschikt voor ETS en diagnose. Verschillen tonen zich meestal in softwarecomfort, led-concept en detaildiepte van de applicatie. De KNX-basisfunctie is systeemtypisch compatibel.
• Gira KNX USB-data-interface: Hoogwaardige alternatieve oplossing voor lokale ETS-verbinding. In de praktijk vaak vergelijkbaar gebruikt, maar met fabrikantspecifiek apparaatplatform en eigen productwereld.
• Jung KNX USB-interface: Eveneens ontworpen voor lokale programmering en bus-toegang. Verschillen liggen vaak in het design, in de integratie in het betreffende systeemassortiment en in details van de ingebruikname.

In principe is de functie binnen de KNX-omgeving vergelijkbaar, omdat de apparaten zijn ontworpen voor ETS-communicatie. Verschillen zitten meestal in montageconcept, extra kenmerken, statusweergave en bedieningscomfort. Voor pure ETS-programmering en lokale diagnose is de ABB-oplossing een zeer sterke keuze.

Voor de eerste ingebruikname is het aan te raden om de interface na aansluiting in de ETS onder de gevonden interfaces te kiezen en eenduidig te benoemen, bijvoorbeeld naar verdeler of verdieping. Zo blijft de toewijzing ook bij meerdere projecten netjes en goed te volgen.

Bij de busdiagnose is de groepsmonitor ideaal om typische telegrammen zoals schakelen, dimmen of statusmeldingen direct te controleren. Een praktisch voorbeeld: reageert een taster niet zoals verwacht, dan is snel te zien of het zendobject actief is, of het groepsadres correct werd gekoppeld of dat de actor geen passende terugmelding geeft.

In de busmonitor kan bij storingen worden gecontroleerd of er ongewoon veel telegrammen, herhalingen of communicatiefouten optreden. Dat helpt bij het zoeken naar bedradingsfouten, defecte deelnemers of ongeschikte zendcycli. Bij grotere projecten is het zinvol om de groepsadressen gestructureerd op functie en gebied op te bouwen, zodat de diagnose in de ETS sneller en zekerder verloopt.

Wanneer wordt gewerkt met apparaten die lange frames ondersteunen, kan de USB-interface zijn kracht bij snellere downloads benutten. Dat is vooral nuttig wanneer gateways of deelnemers met uitgebreide parametrering in het project zijn opgenomen. Voor service-inzetten loont het bovendien om het notebook direct op de verdeler aan te sluiten en de interface vast in het project te documenteren.

Met deze ABB data-interface verzekert u zich van een betrouwbare en moderne verbinding tussen ETS en KNX-installatie. U profiteert van duidelijke diagnose, professionele DIN-railmontage en een stabiele USB-koppeling direct in de verdeler. Dat bespaart tijd bij ingebruikname, analyse en doorlopend projectonderhoud.

Wie een robuuste KNX USB-interface zoekt voor lokale programmering en busdiagnose, maakt met deze ABB-oplossing een overtuigende keuze voor veeleisende Smart Building- en Smart Home-projecten.
