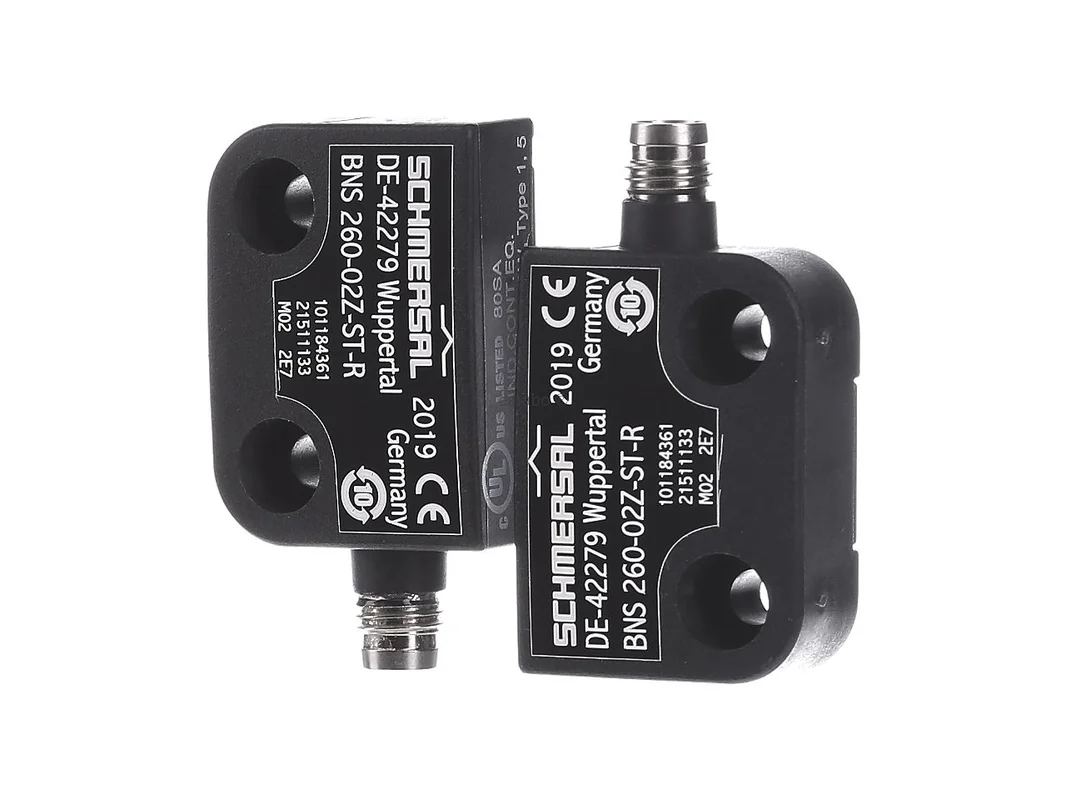

Veiligheidssensor – Eindschakelaar BNS 260-02Z-ST-R – Schmersal – 101184361:

De Schmersal magnetisch veiligheidssensor 2 verbreekcontacten M8-stekkerverbinding rechts BNS 260-02Z-ST-R 101184361 is een compacte veiligheidssensor voor de contactloze positiemonitoring van veiligheidsdeuren en bewegende beschermingsvoorzieningen. Het magnetisch werkingsprincipe werkt slijtagearm, reageert ongevoelig op vuil en is geschikt voor veeleisende industriële omgevingen. Met twee verbreekcontacten, gecodeerde uitvoering en M8-stekkerverbinding aan de rechterzijde biedt het model een nauwkeurige, ruimtebesparende en praktijkgerichte oplossing voor moderne veiligheidscircuits.

Nauwkeurige veiligheidsdeurmonitoring met de BNS 260-02Z-ST-R

De veiligheidssensor is ontworpen voor toepassingen waarbij hoge betrouwbaarheid, een compacte bouwvorm en een eenvoudige integratie in veiligheidscircuits vereist zijn. Door de contactloze detectie ontstaat geen mechanische slijtage. Dat ondersteunt een lange gebruiksduur en een blijvend stabiele schakelfunctie. De klein behuizing maakt ook een verdekte montage mogelijk, wat de bescherming tegen manipulatie kan verbeteren en tegelijk een strak machinebeeld ondersteunt.

Producthighlights voordelen

• Contactloos werkend: Geen mechanische slijtage door magnetisch schakelprincipe.
• Twee verbreekcontacten: Geschikt voor integratie in veiligheidsgerichte circuits.
• Compacte bouwvorm: Ideaal bij weinig ruimte aan deuren, kappen en kleppen.
• Rechter stekkerzijde: Geschikt voor inbouwsituaties met rechter deuraanslag.
• M8-stekkerverbinding: Snelle en nette elektrisch aansluiting.
• Gecodeerde uitvoering: Ondersteunt een gedefinieerde toewijzing van sensor en bediener.
• Ongevoelig voor vuil: Zeer geschikt voor ruwe en stoffige omgevingen.
• Dwarsfouttolerant: Ongevoelig voor zijdelingse afwijking tijdens bedrijf.
• Verdekte montage mogelijk: Voor een discrete en beschermde installatie.
• Robuuste thermoplastisch behuizing: Bestendig en ontworpen voor industrieel gebruik.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schmersal
Productaanduiding	BNS 260-02Z-ST-R
Artikelnummer fabrikant	101184361
EAN	4030661321585
Catalogus	Positieschakelaars
Producttype	Magnetische veiligheidssensor
Werkingsprincipe	magnetisch, contactloos
Contactuitvoering	2 verbreekcontacten
Aantal veiligheidscontacten	2
Aansluiting	M8-stekkerverbinding, 4-polig
Inbouwpositie	rechter uitvoering
Materiaal behuizing	glasvezelversterkte thermoplast
Afmetingen	26 x 36 x 13 mm
Beschermingsgraad	IP67
Bedrijfstemperatuur	-25 °C tot +70 °C
Gegarandeerde schakelafstand AAN	5 mm
Gegarandeerde schakelafstand UIT	15 mm
Max. schakelspanning	75 V DC
Max. schakelstroom	0,4 A
Max. schakelvermogen	10 VA
Schakelfrequentie	max. 5 Hz
Normreferentie	EN IEC 60947-5-3, EN ISO 13849-1
Coderingsniveau volgens ISO 14119	laag
Montagetype	quasi vlak, verdekt mogelijk

Voordelen in gebruik, serievergelijking en passende alternatieven

De Schmersal magnetisch veiligheidssensor 2 verbreekcontacten M8-stekkerverbinding rechts BNS 260-02Z-ST-R overtuigt in machinebouw, transporttechniek, verpakkingstechniek en bij veiligheidsdeuren met weinig inbouwruimte. De compacte vorm vergemakkelijkt de montage aan draaibare, verschuifbare of afneembare beschermingsvoorzieningen. Omdat de sensor zonder mechanisch contact werkt, blijft de functie ook bij een hoge schakelfrequentie constant en onderhoudsarm.

Binnen de BNS-260-serie ligt het centrale verschil vaak in het contacttype, de stekkerzijde en de deurzijde. modellen met de aanduiding -L zijn bedoeld voor linker inbouwsituaties, terwijl de hier aanwezige -R-versie voordelig is voor rechts aangeslagen deuren of overeenkomstig geleide kabelroutes. Varianten met 11 in de typeaanduiding hebben meestal een ander contactcombinatie, bijvoorbeeld verbreekcontact en maakcontact, en zijn daarom geschikt voor afwijkende signaaltaken. Uitvoeringen met grotere schakelafstand of extra diagnose zijn zinvol wanneer meer tolerantie of uitgebreide terugmelding nodig is.

Ten opzichte van grotere veiligheidssensoren van de fabrikant laat de BNS-260-serie haar sterke punten vooral zien bij krappe inbouwruimte, verdekte montage en smalle deuren. Wanneer daarentegen een ander stekker, een ander aansluittype of een afwijkende diagnosefunctie vereist is, kan binnen het Schmersal-programma een ander BNS-variant de betere keuze zijn.

• Schmersal BNS 260-02Z-ST-L: Technisch zeer vergelijkbaar, maar ontworpen voor linker inbouwsituaties. De functie is vergelijkbaar, het praktisch verschil zit vooral in montage en kabelgeleiding.
• Schmersal BNS 260 met 1 verbreekcontact en 1 maakcontact: Zinvol wanneer naast de veiligheidsfunctie ook een extra signaal anders moet worden geëvalueerd.
• Schmersal BNS 260 varianten met uitgebreide schakelafstand: Geschikt bij een grotere tolerantiebehoefte tussen sensor en bediener.

Als vergelijkbare producten van ander fabrikanten komen afhankelijk van de installatie onder ander veiligheidssensoren van Pilz, euchner of SICK in aanmerking. Deze bieden deels vergelijkbare contactloze principes, maar verschillen op het gebied van behuizingsvorm, coderingsgraad, aansluitconcept, diagnose en compatibiliteit met aanwezige evaluatieapparaten. Voor een eenvoudige vervanging moet vooral worden gelet op schakelafstand, contactlogica, mechanische inbouwmaten en de koppeling aan het aanwezige veiligheidsrelais.

Toepassingsgebieden voor compacte magnetisch veiligheidssensoriek

• Veiligheidsdeuren aan machines: Betrouwbare bewaking van geopende en gesloten toestanden.
• Afdekkingen en kappen: Geschikt voor beweegbare beschermingsdelen met weinig inbouwruimte.
• Verpakkingsinstallaties: Voordelig bij frequente bediening en compacte bouwvorm.
• Transporttechniek: Robuuste oplossing voor stoffige of licht vervuilde omgevingen.
• Automatisering: Geschikt voor veiligheidscircuits met hoge functionele veiligheid.

Compacte veiligheidssensor met meerwaarde voor planning en montage

De aanduiding „Veiligheidssensor BNS 260-02Z-ST-R“ staat voor een oplossing die is ontworpen met het oog op praktijk en duurzaamheid. De klein behuizing met de afmetingen 26 x 36 x 13 mm bespaart ruimte en maakt ook een verdekte montage mogelijk. De sensor is ongevoelig voor vuil, dwarsfouttolerant en werkt zonder mechanische slijtage. De M8-stekkerverbinding vereenvoudigt de installatie, terwijl de rechter uitvoering de keuze voor passende deurposities vergemakkelijkt. Alles bij elkaar is dit model een sterke keuze voor iedereen die een compacte, robuuste en normconforme bewaking van beschermingsvoorzieningen met twee verbreekcontacten zoekt.
