Description

Vergrendelschakelaar voor DIN-rail 1NO 20A 12VDC – Vergrendelingsrelais 12V DC 20.21.9.012.4000 – Finder – 8012823118536:

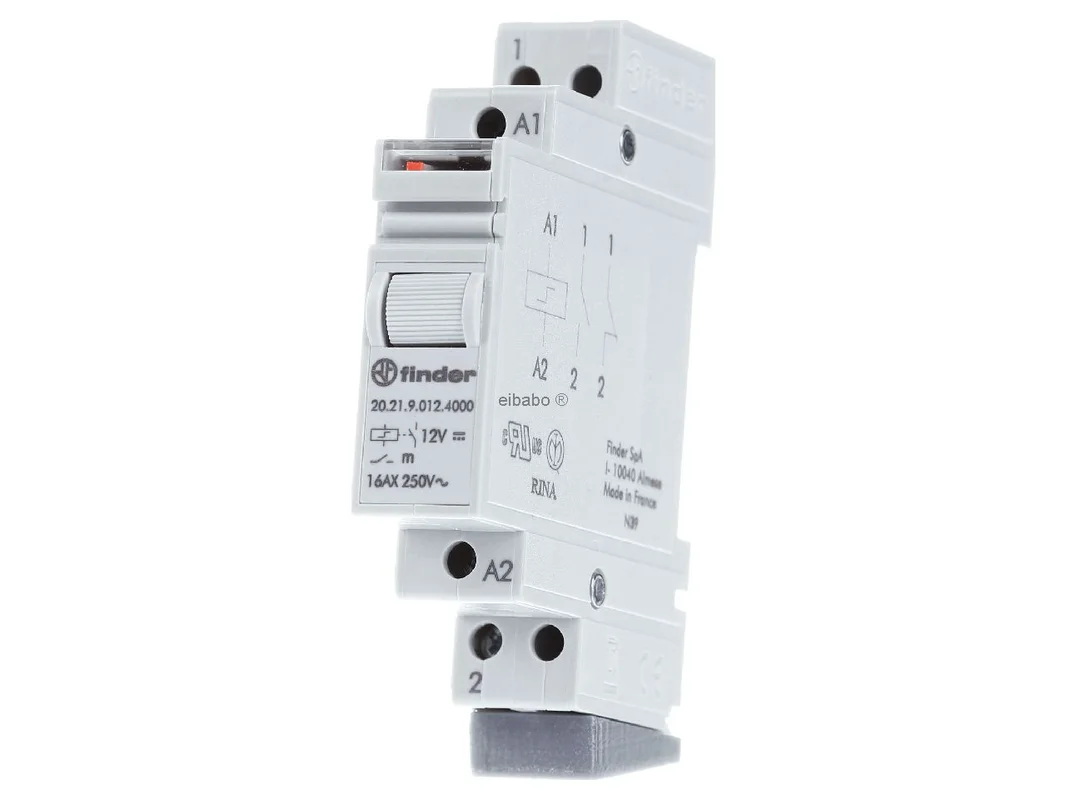

De Finder impulsrelais bistabiel 1 maakcontact 16A 12V DC DIN-rail 20.21.9.012.4000 202190124000 is een compacte oplossing voor het betrouwbaar schakelen van licht- en belastingscircuits in de gebouwinstallatie. Het apparaat werkt bistabiel en heeft dus alleen energie nodig bij de schakelpuls, en is daardoor zeer geschikt voor efficiënte besturingsconcepten met drukknoppen. Dankzij de smalle bouwvorm voor de 35-mm-rail kan het impulsrelais ruimtebesparend in verdeelkasten worden geïntegreerd.

Efficiënte schakeltechniek voor DIN-rail en drukknopbesturing

Met één maakcontact voor 16 A bij 250 V AC is dit impulsrelais ontworpen voor veel typische toepassingen in woningbouw, utiliteitsbouw en technische ruimtes. De combinatie van AgSnO2-contactmateriaal, mechanische schakelstandindicatie en geïntegreerde testknop ondersteunt een veilige bediening, duidelijke statuscontrole en een praktijkgerichte ingebruikname. De schakelsequentie aan/uit is bewust helder gehouden en past ideaal bij klassieke lichtbesturingen met meerdere drukknoppen.

Producthighlights voordelen

• Bistabiele functie: Energieverbruik alleen bij de schakelpuls, ideaal voor zuinige besturingen.
• Voor 35-mm-rail: Snelle en nette montage in de verdeelkast.
• 1 maakcontact met 16 A: Geschikt voor veel verlichtings- en schakeltoepassingen.
• 12 V DC spoel: Passend voor installaties met DC-stuurspanning.
• Contactmateriaal AgSnO2: Robuuste contactbasis voor hoge schakelbestendigheid.
• Testknop geïntegreerd: Vergemakkelijkt test, service en ingebruikname.
• Mechanische indicatie: Schakeltoestand direct op het apparaat afleesbaar.
• Smalle breedte: Slechts 17,5 mm voor een compacte bezetting van de DIN-rail.
• Veelzijdig belastbaar: Ook geschikt voor LED, fluorescentielampen en halogeen.
• Beschermingsgraad IP20: Ontworpen voor gebruik in een beschermde inbouwomgeving.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Finder
Artikelnaam	Finder impulsrelais bistabiel 1 maakcontact 16A 12V DC DIN-rail 20.21.9.012.4000 202190124000
Artikelnummer fabrikant	20.21.9.012.4000
EAN	8012823118536
Catalogus	impulsrelais
Serie	Finder Serie 20
Producttype	impulsrelais, bistabiel
Montagetype	DIN-rail 35 mm
Contacttype	1 maakcontact
Nominale stroom	16 A
Nominale spanning	250 V AC
Contactmateriaal	AgSnO2
Spoelspanning	12 V DC
Spoelvermogen	5 W
Spoelweerstand	27 Ohm
Schakelsequentie	aan/uit
Breedte	17,5 mm
Inbouwdiepte	ca. 58 mm
Testknop	ja
Schakelstandindicatie	mechanisch
Beschermingsgraad	IP20
AC1 bij 230 V AC	4000 VA
AC15 bij 230 V AC	750 VA
Gloei- en halogeenlampen	2000 W
Fluorescentielampen gecompenseerd	750 W
Fluorescentielampen ongecompenseerd	1000 W
Energiespaarlampen	400 W
LED 230 V AC	400 W
LV-halogeenlampen of LED met EVG	400 W
LV-halogeenlampen of LED met KVG	800 W
Bedrijfstemperatuur	-40 tot +40 °C

Voordelen in de praktijk, modelvergelijking en passende alternatieven

Dit impulsrelais is bijzonder interessant wanneer een duidelijke drukknopbesturing met laag energieverbruik en compacte inbouwpositie gewenst is. De bistabiele werking is een belangrijk voordeel ten opzichte van permanent bekrachtigde oplossingen, omdat de spoel alleen bij het omschakelen wordt belast. Dat verlaagt de continue belasting in de besturing en is vooral zinvol in lichtinstallaties met veel schakelpunten.

• Ideaal voor lichtbesturingen: Zeer geschikt voor gangen, trappenhuizen, nevenruimtes en centrale schakeltaken.
• Duidelijke statuscontrole: De mechanische indicatie toont de toestand direct op het apparaat.
• Servicevriendelijk: Met testknop kan de functie zonder veel moeite worden getest.
• Voor veel belastingstypen bruikbaar: Naast klassieke lampen ook ontworpen voor LED- en fluorescentiebelastingen.
• Ruimtebesparend in de verdeelkast: De smalle bouwvorm vergemakkelijkt de planning bij geringe rijafstand.

Binnen de Finder Serie 20 zijn er vergelijkbare uitvoeringen met dezelfde basisfunctie, maar met een andere spoelspanning. Varianten zoals 20.21 met 24 V DC of 24 V AC zijn bedoeld voor toepassingen met afwijkende stuurspanning. In de praktijk is daarom vooral de aanwezige stuurspanning het doorslaggevende criterium. Wie al een 12-V-DC-besturing gebruikt, profiteert met deze versie van een hoge systeemcompatibiliteit zonder extra aanpassing van de aansturing.

Vergeleken met installatierelais van de Finder Serie 22 ligt de focus hier sterker op de klassieke impulsfunctie met bistabiel schakelprincipe. Serie-22-apparaten zijn afhankelijk van het type eerder ontworpen voor andere schakeltaken of hogere continue stromen. Voor typische drukknop-lichtschakelingen is de Serie 20 daarom vaak de gerichtere keuze.

Als vergelijkbare producten van andere fabrikanten komen bijvoorbeeld Eltako impulsrelais voor DIN-rail, Hager impulsrelais met vergelijkbare lichtbesturingsfunctie of ABB impulsrelais in aanmerking. Essentiële verschillen liggen meestal in spoelspanning, aantal contacten, bouwvorm, extra functies en deels in het belastingsgedrag bij LED. Voor een probleemloze keuze moet altijd worden gecontroleerd of stuurspanning, contacttype en belastingsprofiel exact bij de installatie passen.

Toepassingsgebieden en technische meerwaarde voor moderne schakeltaken

De Finder-oplossing is geschikt voor klassieke en moderne installaties waarin belastingen veilig via een drukknopimpuls in- en uitgeschakeld moeten worden. Door de gedefinieerde schakelsequentie aan/uit is het apparaat eenvoudig in bestaande concepten te integreren. Het AgSnO2-contactmateriaal ondersteunt een robuuste contactprestatie, vooral bij frequente schakelhandelingen en bij verschillende lichtbronnen.

Opmerkelijk is de brede belastingsdekking bij 230 V AC: Tot 4000 VA in AC1, 750 VA in AC15 en hoge waarden voor gloei-, halogeen-, fluorescentie- en LED-belastingen maken een flexibel gebruik in veel verlichtingscircuits mogelijk. Voor gebruikers met elektronisch voorschakelapparaten of conventionele voorschakelapparaten zijn de apart vermelde vermogenswaarden een echt voordeel bij de planning. Zo kan de geschiktheid voor de betreffende armatuur of het belastingstype beter worden beoordeeld en de toepassing gericht worden ontworpen.

De combinatie van 12 V DC spoel, 27 Ohm spoelweerstand, testknop, mechanische indicatie en beschermingsgraad IP20 maakt het apparaat tot een doordacht schakel-inbouwapparaat voor de verdeelkast. Vooral bij installaties met duidelijke diagnosewensen, compacte ruimtebehoefte en klassieke impulsbesturing biedt het een hoge praktische meerwaarde.
