Verlichte drukknop fl, gn LED-module – Drukknopactor groen IP66 ZB4BW333 – Schneider Electric – 3389110889802:

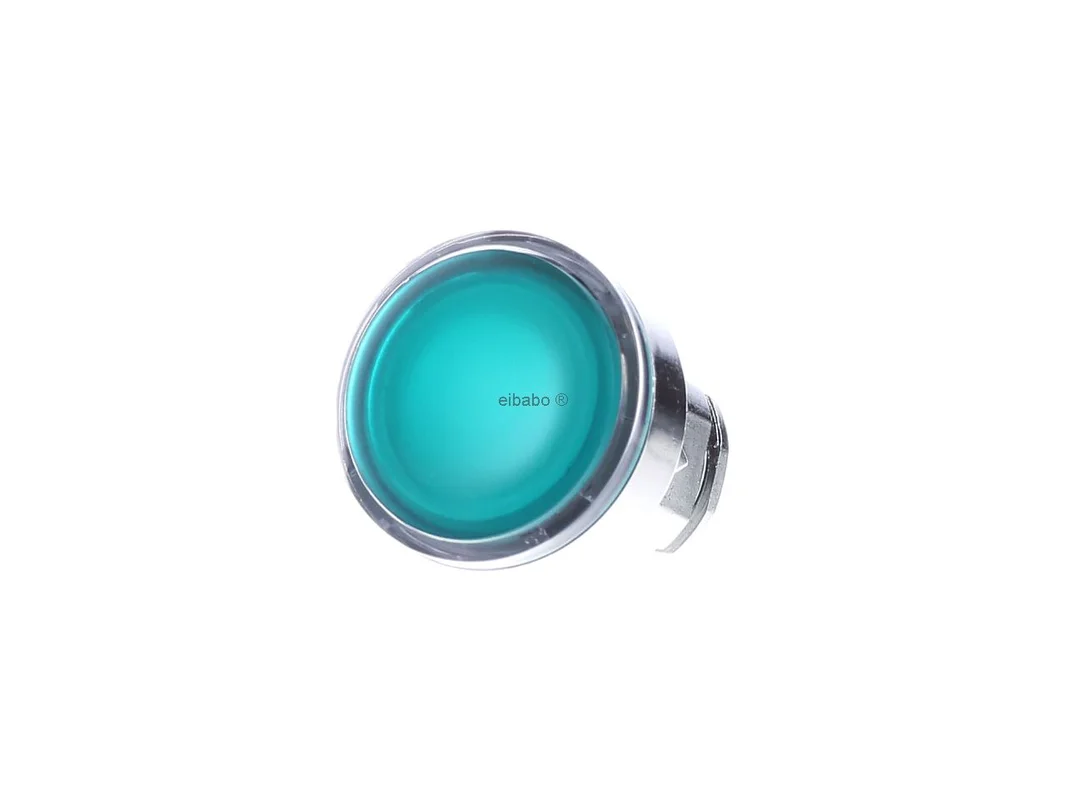

De Schneider Electric verlichte drukknop vlak groen momentaan LED-module rond frontelement ZB4BW333 is een robuust frontelement voor veeleisende besturings- en signaleringstaken. Als onderdeel van de Harmony XB4-serie combineert het een slijtvaste metalen behuizing met duidelijke zichtbaarheid, ergonomische bediening en hoge geschiktheid voor industrie, machinebouw en gebouwtechniek.

Precies frontelement voor besturingscommando’s en duidelijke signalering

Het ronde, vlakke frontelement is ontworpen voor inbouw in een boring van 22 mm en werkt met een momentele functie via veerterugstelling. De groene uitvoering ondersteunt een snelle optische herkenning van toestanden, vrijgaven of startcommando’s. In combinatie met passende universele LED-modules ontstaat een duurzame en flexibele oplossing voor moderne bedieningspanelen.

Producthighlights voordelen

• Robuust metalen frontelement: Verchroomde metalen rand voor hoge bestendigheid bij ruwe inzet.
• Vlakke bouwvorm: Goed geschikt voor heldere, moderne fronten en een veilige bediening.
• Momentele functie: Veerterugstelling voor korte, precieze schakelimpulsen.
• Groene signaaloptiek: Ideaal voor vrijgave, start of normale bedrijfstoestanden.
• Voor universele LED-modules: Flexibele integratie in veel verlichtingsconcepten van de serie.
• 22 mm standaardmaat: Passend voor veel schakelkasten, panelen en machinefronten.
• Hoge beschermingsgraden: Ontworpen voor veeleisende omgevingen tot IP69K binnen de productreeks.
• Trillingsvast monteerbaar: Veilige bevestiging door schokbestendige aansluitschroef.
• Lange levensduur: Ontworpen voor frequente bediening in industriële toepassingen.
• Internationaal inzetbaar: Breed toepasbaar dankzij vele normen en certificeringen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Schneider Electric verlichte drukknop vlak groen momentaan LED-module rond frontelement ZB4BW333
Artikelnummer fabrikant	ZB4BW333
EAN	3389110889802
Catalogus	Frontelement drukknop
Serie	Harmony XB4
Producttype	Frontelement voor verlichte drukknop
Uitvoering	vlak, rond, momentaan
Kleur	groen
Opschrift	zonder opschrift
Bedieningswijze	veerterugstelling, momentaan
Montagediameter	22,5 mm
Compatibiliteit	Universele LED-module
Materiaal frontring	verchroomd metaal
Kopvorm	standaard, vlak
Beschermingsgraad	IP66, IP67, IP69, IP69K
NEMA-beschermingsgraad	NEMA 13
Mechanische levensduur	10000000 cycli
Bedrijfstemperatuur	-40 °C tot 70 °C
Hogedrukreiniging	bestendig tot 7000000 Pa bij 55 °C
Inbouwtype	frontmontage

Voordelen in gebruik, systeemvergelijking en passende alternatieven

In bedieningspanelen, machinefronten en schakelkasten toont dit frontelement zijn sterke punten vooral daar waar een goed zichtbare, verlichtbare en mechanisch belastbare toets gevraagd is. De vlakke vorm vermindert onbedoelde bediening in vergelijking met verder uitstekende varianten en past goed bij strak vormgegeven frontplaten. Door de groene optiek is het element bijzonder geschikt voor start-, vrijgave- of bedrijfsfuncties.

• Voor ruwe omgevingen: Zeer geschikt voor installaties met stof, vocht, reinigingscycli of trillingen.
• Voor frequente bediening: De hoge mechanische levensduur is een pluspunt in seriemachines.
• Voor modulaire concepten: Combinatie met flens, hulpcontacten en LED-modules vergemakkelijkt de aanpassing.
• Voor duidelijke bedieningslogica: Groen ondersteunt een intuïtieve toewijzing binnen het besturings- en bedieningsconcept.

Vergeleken met soortgelijke frontelementen uit dezelfde Harmony-familie biedt de XB4-serie een metalen opbouw, terwijl varianten uit de XB5-serie vaak op kunststof zijn gebaseerd. Daardoor is XB4 meestal de eerste keuze wanneer een hogere mechanische robuustheid en een hoogwaardige haptiek vooropstaan. Ten opzichte van paddenstoelvormige of verhoogde drukknoppen van hetzelfde merk is de vlakke uitvoering beter geschikt voor precieze impulsbediening en fronten met geringe uitsteek. Een keuzeschakelaar uit dezelfde serie dient eerder voor permanente toestandskeuze, terwijl dit model is ontworpen voor momentane schakelcommando’s.

Als vergelijkbare producten van andere fabrikanten komen afhankelijk van de installatie bijvoorbeeld series van Eaton RMQ Titan, Siemens SIRIUS ACT of ABB Compact in aanmerking. Deze systemen dekken eveneens 22 mm bedieningsapparatuur af. Belangrijke verschillen zitten meestal in het betreffende modulesysteem, in het ontwerp van de frontringen, in de haptiek en in de systeemcompatibiliteit met aanwezige contact- en LED-modules. Directe uitwisselbaarheid is in de regel niet systeemoverstijgend mogelijk, omdat bevestiging en toebehoren fabrikant-specifiek zijn.

Robuuste Harmony XB4-techniek voor industrie, gebouwen en modulaire bedieningspanelen

De Harmony XB4- en ZB4-serie van metaal staat voor een brede keuze aan bedienings- en signaleringsapparaten in 22 mm- en 30 mm-techniek. Daartoe behoren drukknoppen, signaallampen, keuzeschakelaars en noodstopapparaten voor vele taken in industrie en gebouwautomatisering. De modulaire opbouw maakt het gebruik van afzonderlijke componenten, voorgemonteerde samenstellingen of complete apparaten mogelijk. Dat vergemakkelijkt de planning en ondersteunt een economische reserveonderdelenvoorraad.

Het frontelement kan worden aangevuld tot een volledig apparaat met een passende bevestigingsflens evenals verschillende hulpcontacten en verdere toebehoren. Naast hoge trillingsbestendigheid overtuigt de serie met zeer goede weerstand tegen omgevingsinvloeden en een hoge toelaatbare omgevingstemperatuur. Voor internationale projecten is de brede normbasis een belangrijk voordeel. Daarnaast ondersteunt het Green Premium-milieukeurmerk een duurzame productkeuze door transparante informatie over materiaalsamenstelling, milieueffecten en circulaire economie.

Toepassingsgebieden

• Machinebouw: Voor start-, vrijgave- en bevestigingsfuncties op bedieningspanelen.
• Schakelkastbouw: Voor frontdeuren, stuurvelden en lokale bedieningsniveaus.
• Gebouwtechniek: Voor technische installaties, ventilatie, pompen en energieverdeling.
• Procesomgevingen: Geschikt bij verhoogde eisen aan beschermingsgraad en bestendigheid.
• Modernisering: Zinvol bij modulaire ombouwwerkzaamheden binnen compatibele Harmony-systemen.

Dit frontelement is een sterke keuze voor iedereen die een duurzaam, verlichtbaar en professioneel ogend bedieningselement voor 22 mm fronten zoekt.
