Description

Vertragingsschakelaar 1S niet potentiaalvrij – Tijdrelais 8 … 230V AC / DC NLZ61NP-UC – Eltako – 61100704 – 4010312603048:

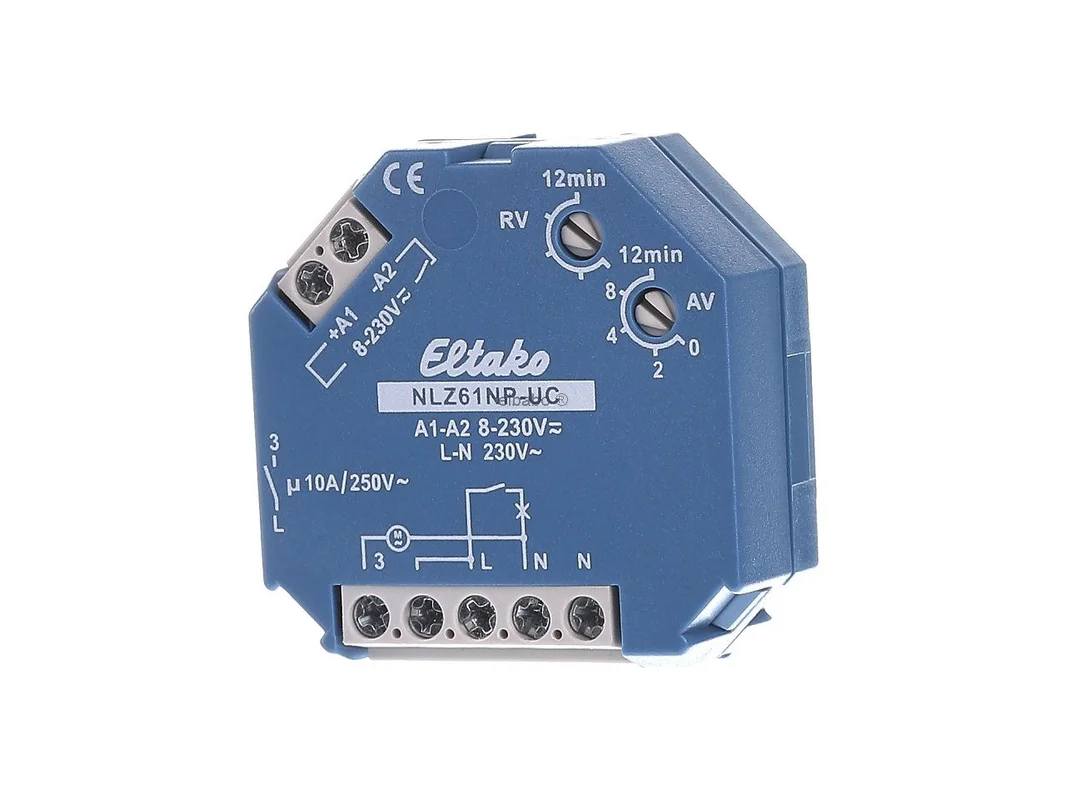

De Eltako nalooptijdschakelaar met uitschakelvertraging 1 maakcontact UC NLZ61NP-UC 61100704 is een doordachte oplossing voor de tijdgestuurde aansturing van ventilatoren en vergelijkbare belastingen. Het compacte tijdrelais voor inbouwmontage combineert een zeer laag stand-by-verbruik met robuuste schakeltechniek en flexibele universele stuurspanning. Daardoor is het apparaat ideaal voor moderne installaties waarbij energie-efficiëntie, contactbescherming en een nauwkeurige tijdsturing vereist zijn.

Nauwkeurige tijdsturing voor ventilator en lichtkring

De nalooptijdschakelaar werkt met een niet potentiaalvrij maakcontact en schakelt belastingen tot 10 A bij 250 V AC. Dankzij hybride techniek benut hij de voordelen van een elektronische aansturing en combineert deze met de belastbaarheid van een speciaal relais. De contactschakeling bij nuldoorgang verminderd schakelpieken en helpt contacten evenals aangesloten verbruikers te ontzien. Vooral in badkamer, toilet, bijkeuken of technische ruimte biedt het apparaat een nette en praktijkgerichte oplossing voor de gestuurde nalooop van ventilatoren.

Producthighlights voordelen

• Flexibele aansturing: Universele stuurspanning van 8 tot 230 V UC voor veel installatietypen.
• Efficiënt in gebruik: Zeer laag stand-by-verlies van slechts 0,7 watt.
• Bistabiel relais: Geen spoelverliesvermogen in ingeschakelde toestand.
• Minder opwarming: De relaitechniek verminderd onnodige warmte in het apparaat.
• Contactvriendelijk schakelen: Nuldoorgangsschakeling beschermt contacten en verbruikers.
• Compacte bouwvorm: Goed geschikt voor inbouwmontage bij weinig ruimte.
• Nauwkeurig instelbaar: Nalooptijd van 1 tot 12 minuten en inschakelvertraging van 0 tot 12 minuten.
• Ideaal voor ventilatorsturing: Praktisch bij badkamerventilatoren en afzuigoplossingen met lichtschakelaar.
• Galvanische scheiding: Stuurspanning is gescheiden van voedings- en schakelspanning.
• Aansturing geschikt voor dimmers: Ook aanstuurbaar met Eltako EUD12 en EUD61.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Artikelnaam	Nalooptijdschakelaar met uitschakelvertraging 1 maakcontact UC NLZ61NP-UC
Fabrikantartikelnummer	61100704
EAN	4010312603048
Catalogus	Tijdrelais
Producttype	Nalooptijdschakelaar
Functie	Inschakelvertraging en uitschakelvertraging
Contacttype	1 maakcontact, niet potentiaalvrij
Nominale schakelstroom	10 A bij 250 V AC
Stuurspanning	8 tot 230 V UC
Type stuurspanning	AC/DC, UC
Voedings- en schakelspanning	230 V
Galvanische scheiding	ja
Stand-by-verlies	0,7 W
Nalooptijd	1 tot 12 minuten
Inschakelvertraging	0 tot 12 minuten
Schakelprincipe	Contactschakeling bij nuldoorgang
Techniek	Hybride techniek met bistabiel relais
Montagetype	Inbouwmontage
Afmetingen	45 x 45 x 18 mm
Temperatuur op de inbouwplaats	-20 °C tot +50 °C
Opslagtemperatuur	-25 °C tot +70 °C
Compatibele aansturing	mogelijk met Eltako EUD12 en EUD61

Voordelen in de praktijk en passende alternatieven

In het dagelijks gebruik scoort de Eltako nalooptijdschakelaar met een duidelijke taak: een ventilator start niet direct, maar pas na afloop van de gekozen inschakelvertraging. Na het uitschakelen van het stuurcontact blijft de ventilator nog gedurende de ingestelde tijd doorlopen. Dat is ideaal wanneer vocht, geuren of warme lucht ook na het verlaten van de ruimte veilig moeten worden afgevoerd.

• Logische ventilatorregeling: Eerst vertraagd inschakelen, daarna gericht laten nalopen.
• Meer comfort: De ventilator werkt naar behoefte en niet onnodig lang.
• Bescherming van de belasting: Het schakelen bij nuldoorgang kan de elektrisch belasting verlagen.
• Ruimtebesparend: De vlakke bouwvorm is goed geschikt voor verdekte installaties.
• Veelzijdige aansturing: Geschikt voor klassieke schakelaars evenals bepaalde dimmertoepassingen.

Binnen het assortiment van de fabrikant is dit model vooral zinvol wanneer een universele stuurspanning van 8 tot 230 V UC nodig is. Een vergelijkbaar Eltako-product is de NLZ61NP-230V. Deze is ontworpen voor vaste 230 V-aansturing en is vooral geschikt voor installaties waarin geen UC-flexibiliteit nodig is. Het wezenlijke voordeel van de NLZ61NP-UC ligt daarom in de bredere inzetbaarheid bij verschillende stuurspanningen.

Als functioneel verwante omgeving gelden bij Eltako bovendien de dimmerseries EUD12 en EUD61, omdat de nalooptijdschakelaar hiermee zelfs bij een zeer klein dimstand kan worden aangestuurd. Het verschil ligt duidelijk in de toepassing: terwijl EUD12 en EUD61 zijn ontworpen voor lichtregeling, verzorgt deze nalooptijdschakelaar de tijdsafhankelijke sturing van een verbruiker zoals een ventilator.

Vergelijkbare oplossingen van ander gerenommeerde fabrikanten zijn afhankelijk van het project bijvoorbeeld tijdrelais van Theben, Finder of Hager. Deze producten dekken eveneens tijdfuncties af, maar verschillen vaak in bouwvorm, spanningsbereik, bedieningslogica of de focus op schakelkastmontage in plaats van inbouwmontage. Wie een bijzonder compacte oplossing zoekt voor ventilatornalooop met UC-stuurspanning en nuldoorgangsschakeling, vindt hier een zeer gespecialiseerde uitvoering.

Toepassing, functie en meerwaarde voor de installatie

Het schakelverloop is afgestemd op typische ventilatortoepassingen. Met het sluiten van het stuurcontact, bijvoorbeeld via een lichtschakelaar, start de ingestelde inschakelvertraging. Als daar geen waarde van 0 minuten is gekozen, wordt de ventilator pas na afloop van deze tijd ingeschakeld. Dat voorkomt onnodig inschakelen bij slechts kort gebruik van de ruimte.

Wordt het stuurcontact weer geopend, dan begint de ingestelde afvalvertraging respectievelijk nalooptijd. De ventilator blijft dus nog doorlopen en schakelt pas aan het einde van deze tijd uit. Dat verbetert de luchtafvoer duidelijk en verhoogt de efficiëntie in het dagelijks gebruik.

Extra meerwaarde biedt de galvanisch gescheiden universele stuurspanning van 8 tot 230 V UC. Daardoor kan het tijdrelais flexibele in verschillende stuurconcepten worden geïntegreerd. De ingebouwde hybride techniek zorgt tegelijk voor een hoog schakelvermogen en een duurzame, nauwkeurige aansturing. Door het bistabiele relais ontstaat in ingeschakelde toestand geen permanent spoelvermogen, wat energie bespaart en de opwarming vermindert.

Opmerking voor de ingebruikname: na de installatie moet de korte automatisch synchronisatie worden afgewacht voordat de geschakelde verbruiker met het net wordt verbonden. Zo wordt een veilige en correcte start van het apparaat ondersteund.
