Description

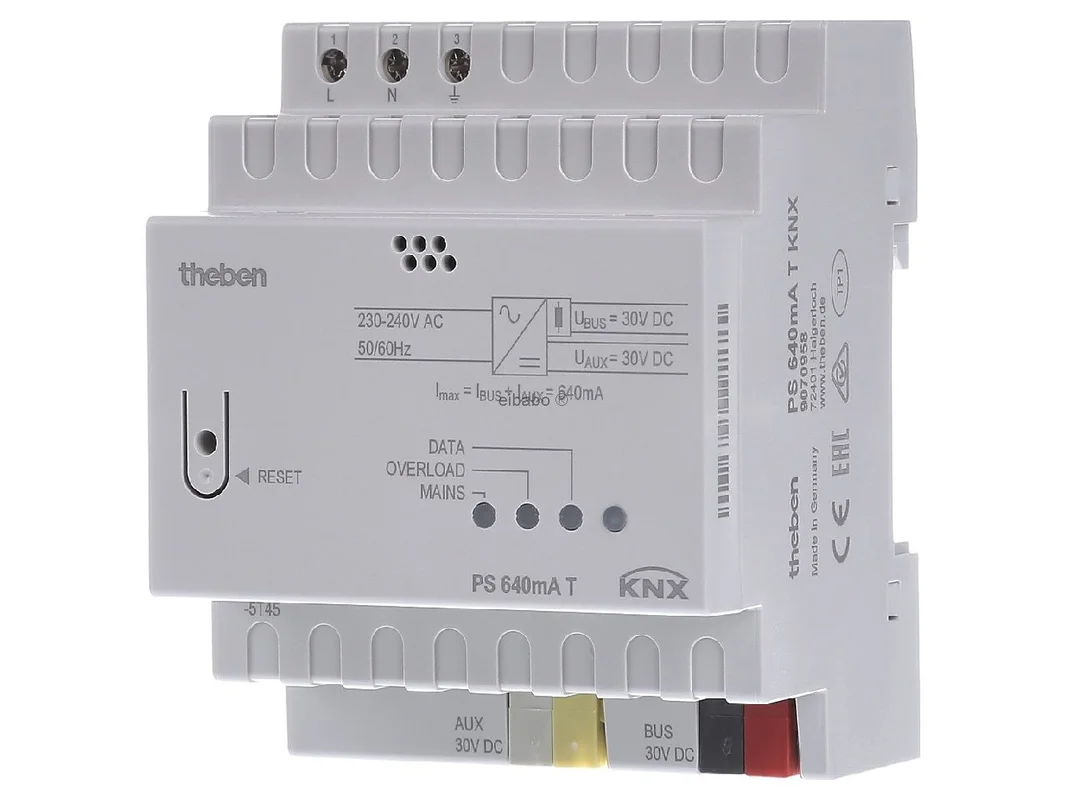

Voeding 640mA, KNX PS 640mA T KNX – Theben – 9070958 – 4003468902295:

De Theben KNX-voeding 640mA met geïntegreerde smoorspoel en resetfunctie PS 640mA T KNX 9070958 is een krachtige systeemcomponent voor de veilige opbouw van stabiele KNX-lijnen. Zij voedt de bus met 30 V DC, ontkoppelt de lijn via de geïntegreerde smoorspoel en ondersteunt een betrouwbare busfunctie in woningbouw, utiliteitsbouw en veeleisende automatiseringsprojecten.

Betrouwbare KNX-energie voor stabiele lijnen in het gebouw

Ontworpen voor één KNX-lijn met 640 mA nominale stroom, verzorgt het apparaat niet alleen de pure voeding, maar ook de bewaking van de KNX-systeemspanning. De geïntegreerde resetfunctie met 20 seconden busreset vergemakkelijkt service, diagnose en herstart. Een extra hulpspanningsaansluiting met 30 V DC breidt de toepassingsmogelijkheden in de schakelkast uit.

Producthighlights voordelen

• 640 mA nominale stroom: Ideaal voor één KNX-lijn met een solide vermogensreserve.
• Geïntegreerde smoorspoel: Ontkoppelt de buslijn direct in de voeding.
• 20 seconden reset: Praktische busreset voor onderhoud en foutopsporing.
• 30 V DC KNX-spanning: Geschikt voor een normconforme KNX-werking.
• Extra hulpspanning: Breidt de toepassing in de systeemomgeving uit.
• Permanent kortsluitvast: Voor hoge bedrijfszekerheid in het dagelijks gebruik.
• Bewaking van de systeemspanning: Ondersteunt een stabiele installatiewerking.
• DIN-railmontage: Nette integratie in verdeelkasten en schakelkasten.
• Compacte bouwvorm: Slechts 4 module-eenheden in de verdeler.
• Merkkwaliteit van Theben: Ontwikkeld voor professionele KNX-installaties.

Typische toepassingsgebieden in de KNX-praktijk

• Woongebouwen: Voor verlichting, zonwering, verwarming en scènes op één stabiele KNX-lijn.
• Kantoor en commercieel: Geschikt voor lijnen met sensoren, actuatoren en centrale automatisering.
• Modernisering: Goede keuze bij de uitbreiding van bestaande KNX-verdelingen.
• Servicevriendelijke installaties: De resetknop vereenvoudigt diagnose en herstart.
• Overzichtelijke lijnstructuur: De geïntegreerde smoorspoel bespaart extra apparaten in de verdeler.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX-voeding 640mA met geïntegreerde smoorspoel en resetfunctie PS 640mA T KNX 9070958
EAN	4003468902295
Catalogus	Voeding
Bussysteem	KNX
KNX-uitgang	1 lijn met geïntegreerde smoorspoel
KNX nominale spanning	30 V DC, ± 2 V, SELV
KNX nominale stroom	640 mA
Hulpspanning	30 V DC
Bedrijfsspanning	230 V AC tot 240 V AC, 50 tot 60 Hz
Stand-byvermogen	≤ 0,8 W
Permanente kortsluitstroom	max. 1,4 A
Overbruggingstijd bij netuitval	min. 130 ms
Resetfunctie	Resetknop voor 20 seconden busreset
Montagewijze	DIN-rail
Breedte	4 TE
Aansluittype	KNX-busklem
Beschermingsgraad	IP20
Beschermingsklasse	II volgens EN 60 730-1
Omgevingstemperatuur	-5 °C tot +45 °C

Sterke lijnvoeding, duidelijke diagnose en overzichtelijke KNX-structuur

De Theben KNX-voeding 640mA met geïntegreerde smoorspoel en resetfunctie PS 640mA T KNX 9070958 is geschikt voor projecten waarin een KNX-lijn betrouwbaar gevoed en overzichtelijk gestructureerd moet worden opgebouwd. De geïntegreerde smoorspoel scheidt de buslijn direct van de voeding. Dat bespaart ruimte, vermindert extra inspanning bij de planning en zorgt voor een overzichtelijke opbouw in de verdeler.

Bijzonder praktijkgericht is de resetknop. Bij servicegevallen, adresconflicten of na wijzigingen in de topologie kan de buslijn gericht worden gereset. Dat vereenvoudigt de foutopsporing en bespaart tijd bij ingebruikname en onderhoud.

• Overzichtelijke voeding van één KNX-lijn met 640 mA voor veel typische apparaten in woningbouw en utiliteitsbouw.
• Geïntegreerde smoorspoel vermindert de behoefte aan extra componenten in de schakelkast.
• Resetfunctie met 20 seconden is ideaal voor service, test en gerichte diagnose.
• Bewaking van de KNX-systeemspanning ondersteunt een stabiele installatiewerking.
• Permanent kortsluitvaste uitvoering verhoogt de bedrijfszekerheid in het dagelijks gebruik.
• Extra 30 V DC-aansluiting opent verdere mogelijkheden in de systeemomgeving.
• Compacte breedte van 4 TE past goed in moderne verdelingen.

Binnen de Theben KNX-voedingen bevindt deze uitvoering zich in het zeer praktijkgerichte middensegment. Apparaten met een lager stroomvermogen zijn eerder geschikt voor kleine lijnen met minder deelnemers en overzichtelijke sensoriek. Modellen met een hogere nominale stroom zijn zinvol wanneer een lijn duidelijk zwaarder wordt belast of meer reserve voor latere uitbreidingen gewenst is.

De 640 mA-variant is vaak de evenwichtige keuze voor klassieke woonhuizen, kleine kantoorruimtes of etageverdelingen. Zij biedt meer vermogensreserve dan kleinere voedingen, maar blijft daarbij compact en economisch.

Een kleinere Theben-voeding wordt meestal daar ingezet waar slechts enkele KNX-sensoren en actuatoren op één lijn werken. Deze variant wordt daarentegen aanbevolen voor lijnen met een hogere apparaatdichtheid, bijvoorbeeld bij een combinatie van drukknoppen, aanwezigheidsmelders, verwarmingsregelaars, schakelactoren en weergegevens. Grotere Theben-voedingen zijn eerder bedoeld voor zwaar belaste lijnen of projecten met bewust geplande vermogensreserve.

Het praktische verschil zit vooral in de busbelasting. Wie een lijn met veel telegrammen, meerdere ruimtes en latere uitbreidingen plant, zit met 640 mA vaak veiliger dan met een kleinere oplossing.

Vergelijkbare KNX-voedingen zijn onder andere verkrijgbaar van MDT, ABB en Siemens. Deze apparaten werken eveneens met 30 V DC en zijn beschikbaar voor KNX-lijnen met geïntegreerde smoorspoel. Verschillen zijn meestal zichtbaar bij diagnosefuncties, bedieningsconcept, bouwvorm en extra hulpuitgangen.

• MDT: Vaak met zeer gedetailleerde, ETS-nabije productlogica en afhankelijk van het model met extra diagnosekenmerken.
• ABB: Sterk in utiliteitsbouw, vaak met focus op brede systeemintegratie en klassieke schakelkastplanning.
• Siemens: Bijzonder interessant in projecten met een nauwe koppeling aan verdere gebouwautomatisering van de fabrikant.

In de KNX-kern zijn deze oplossingen compatibel met de systeemstructuur, omdat de busvoeding gestandaardiseerd plaatsvindt. Verschillen vloeien vooral voort uit projectgrootte, serviceconcept en fabrikantsvoorkeur.

Een KNX-voeding wordt in ETS in de regel niet zoals een klassieke actor met veel communicatieobjecten geparametreerd. In de praktijk is zij vooral relevant bij projectplanning, topologie en ingebruikname. Zinvol is een duidelijke toewijzing van de lijn in ETS, zodat deelnemers, lijnkoppelaars en diagnose logisch zijn opgebouwd.

Praktijkvoorbeeld 1: In een eengezinswoning voedt één lijn drukknoppen, aanwezigheidsmelders, dimactoren en verwarmingsregelaars. Hier moet vooraf worden gecontroleerd of de som van de busstromen met reserve onder 640 mA blijft. Zo blijft ruimte voor latere uitbreidingen zoals een weerstation of visualisatie.

Praktijkvoorbeeld 2: Bij een storing na verbouwingen helpt de reset van 20 seconden om de buslijn gecontroleerd opnieuw te starten. Daarna kunnen in ETS de deelnemersstatus, fysieke adressen en het telegramgedrag sneller worden gecontroleerd.

Praktijkvoorbeeld 3: In grotere projecten loont het om lijnen overzichtelijk op functie of per verdieping te scheiden. Zo blijft de diagnose overzichtelijk, is de busbelasting beter te plannen en is de installatie eenvoudiger te onderhouden.

Met deze voeding kiest u voor een centrale KNX-component die vermogen, stabiliteit en servicevriendelijkheid op zinvolle wijze combineert. De combinatie van 640 mA nominale stroom, geïntegreerde smoorspoel, 30 V DC-hulpspanning en resetfunctie maakt het apparaat tot een overtuigende keuze voor moderne KNX-installaties.

Wie een betrouwbare en overzichtelijk opgebouwde busvoeding voor woningbouw of utiliteitsbouw zoekt, krijgt hier een hoogwaardige Theben-oplossing voor professioneel continugebruik.
