Description

Doorvoerklemmenblok – Doorvoeraansluitklem 9,2mm 10A PRV 4 SW 35X7.5 WS – Weidmüller – 1173840000 – 4032248966349:

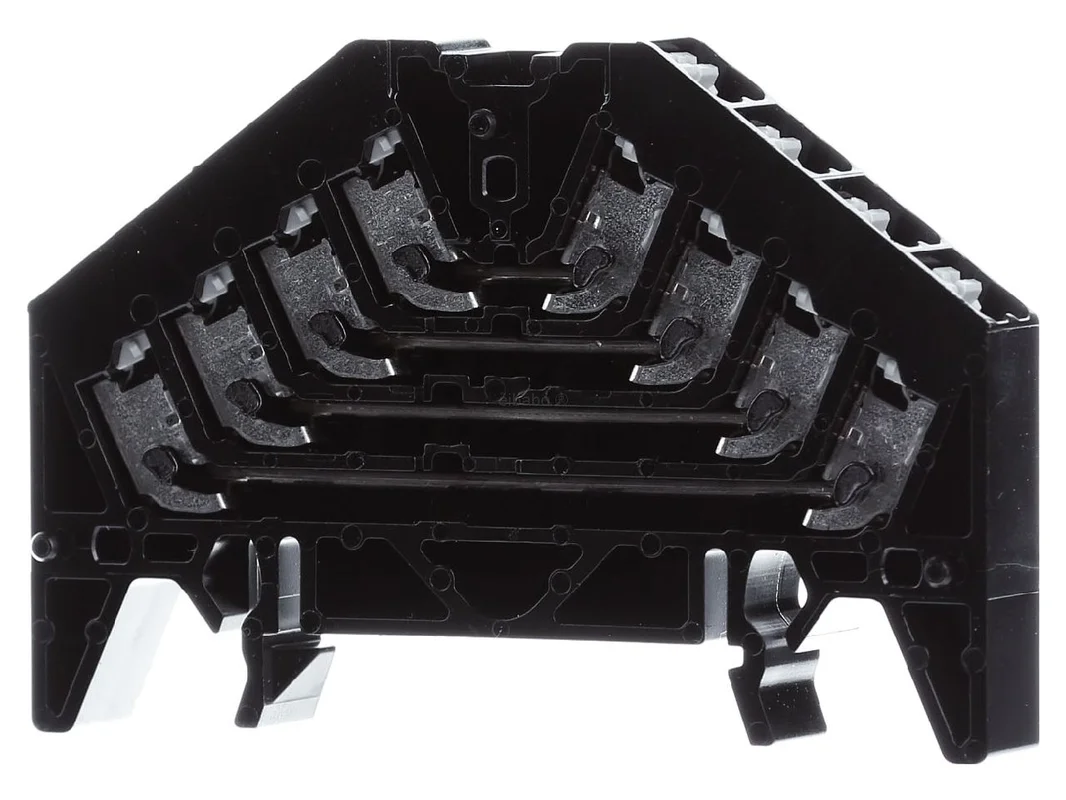

De Weidmüller doorvoer-rijgklem Push-in 4-laags 16 aansluitingen zwart wit PRV 4 SW 35X7.5 WS 1173840000 is ontworpen voor een zeer dichte en overzichtelijke bedrading in schakelkasten en verdeelinrichtingen. Als meerlaagse rijgklem uit de P-serie combineert zij vier niveaus en in totaal 16 aansluitingen op een geringe breedte. Dat bespaart ruimte op de montagerail en zorgt tegelijk voor een goed gestructureerde kabelgeleiding.

Weidmüller doorvoer-rijgklem voor compacte signaalverdeling

De klem gebruikt de Push-in-techniek voor een snelle en veilige geleideropname. Zij is geschikt voor toepassingen waarin veel signalen op een kleine ruimte moeten worden bedraad. De zwarte basiskleur met witte bedieningselementen ondersteunt een nette visuele toewijzing in de opbouw. Door de vier lagen is zij bijzonder interessant voor besturingen, interfacevelden en rangeerverdelers met een hoge aansluitbehoefte.

Producthighlights voordelen

• Ruimtebesparende opbouw: Vier lagen op slechts één klem helpen bij een hoge verpakkingsdichtheid in de schakelkast.
• 16 aansluitingen: Ideaal voor gestructureerde bedrading met veel potentialen op een kleine ruimte.
• Push-in-aansluiting: Snel aansluiten van massieve geleiders en voorbereide geleiders zonder grote tijdsinspanning.
• Overzichtelijke kleurstelling: Zwarte isolatiebehuizing en witte bedieningselementen vergemakkelijken de visuele toewijzing.
• Voor TS 35 x 7,5: Geschikt voor de gangbare montagerailmontage in de schakelkastbouw.
• Geschikt voor compacte velden: Goede keuze voor signaalverdeling, rangering en dichte klemmenstroken.
• Robuust materiaal: thermoplast met hoge bestendigheid voor industrieel gebruik.
• Nette structuur: Meerlaagse rijgklem voor de realisatie van ruimtebesparende verbindingen met een duidelijke klemmenordening.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Weidmüller
Artikelnaam	Weidmüller doorvoer-rijgklem Push-in 4-laags 16 aansluitingen zwart wit PRV 4 SW 35X7.5 WS 1173840000
Fabrikantartikelnummer	1173840000
EAN	4032248966349
Catalogus	Doorvoerklem
Serie	P-Series
Uitvoering	Patch distributor / Doorvoer-rijgklem
Aansluittechniek	Push-in
Nominale doorsnede	1,5 mm²
Aantal lagen	4
Aantal aansluitingen	16
Aantal klemposities per laag	4
Kleur	zwart
Kleur bedieningselementen	wit
Montagewijze	Snap-on / montagerail
Montagerail	TS 35 x 7,5
Breedte	9,2 mm
Hoogte	70 mm
Diepte	47 mm
Nominale spanning	250 V
Nominale stroom	10 A
Stroom bij max. geleiders	13 A
Geleideraansluiting fijndradig zonder adereindhuls	0,5 tot 1,5 mm²
Geschikt voor geleidermateriaal	koper
Materiaal isolatiebehuizing	thermoplast
Brandbaarheidsklasse volgens UL 94	V-0
Bedrijfstemperatuur	-50 tot +130 °C
Lagen intern doorverbonden	nee
PE-aansluiting	nee
Eindplaat vereist	ja
Normen	IEC 60947-7-1, DIN EN 60079

Efficiënte meerlaagse bedrading en passende alternatieven in de schakelkast

Deze uitvoering komt het best tot zijn recht waar een hoog aantal aansluitingen met duidelijke kanaalscheiding gevraagd is. De meerlaagse opbouw vermindert de ruimtebehoefte op de DIN-rail aanzienlijk in vergelijking met enkellaagse klemmen. Dat is vooral bij compacte besturingen, interfacevelden en rangeertaken een echt voordeel. De Push-in-techniek verkort bovendien de montagetijd en ondersteunt een gelijkmatige, proceszekere bedrading.

• Hoge verpakkingsdichtheid: Vier niveaus helpen om veel geleiders op weinig breedte onder te brengen.
• Snelle montage: Push-in bespaart tijd bij seriebouw en service.
• Duidelijke signaalgeleiding: Goed voor meet-, stuur- en meldleidingen.
• Nette opbouw: Geschikt voor geordende klemmenstroken met hoge overzichtelijkheid.

In het Weidmüller assortiment is deze uitvoering vooral passend wanneer veel aansluitingen bij een geringe ruimtebehoefte nodig zijn. Vergelijkbare varianten van dezelfde serie verschillen vaak door de kleur van de bedieningselementen of door de exacte functie in het rangeerveld. Zo is bijvoorbeeld de variant PRV 4 SW 35X7.5 RT technisch zeer vergelijkbaar, maar maakt deze gebruik van rode bedieningselementen en kan zij zinvol zijn in installaties met een kleurgebaseerd markeringsconcept. Vergeleken met eenvoudigere doorvoerklemmen van de fabrikant met slechts één of twee niveaus biedt de 4-laagse versie duidelijk meer aansluitdichtheid, maar vraagt zij daarvoor wel om een nog duidelijkere markering en systeemplanning.

Bij vergelijkbare producten van andere gerenommeerde fabrikanten zijn soortgelijke meerlaagse en Push-in-oplossingen te vinden, maar soms met afwijkende geometrie of accessoirelogica. Voorbeelden zijn meerlaagse rijgklemmen van Phoenix Contact, WAGO en ABB. Verschillen zijn vaak zichtbaar bij markeringssysteem, testaftakking, brugmogelijkheid en het voorkeursgebruik in bepaalde klemmenstrookconcepten. Voor compatibiliteit in bestaande installaties moet daarom vooral worden gelet op montagerail, raster, accessoires en bedradingslogica.

Toepassingsgebieden

• Schakelkastbouw: Voor compacte en gestructureerde bedrading op TS 35 x 7,5.
• Signaalverdeling: Geschikt voor veel afzonderlijke signalen in stuur- en meldkringen.
• Rangeerverdelers: Goede keuze bij een hoog aantal aansluitingen op weinig ruimte.
• Machinebouw: Voor duidelijk gestructureerde klemmenstroken in besturingen.
• Gebouw- en industriële automatisering: Praktisch bij dichte veldbedrading met goed overzicht.

De meerlaagse rijgklem is een doordachte oplossing voor de realisatie van ruimtebesparende verbindingen. Door de combinatie van vier lagen, 16 aansluitingen en Push-in-techniek ontstaat een echte meerwaarde voor gebruikers die in de schakelkast elke millimeter efficiënt willen benutten en tegelijk een nette, professionele bedrading willen realiseren.
