Description

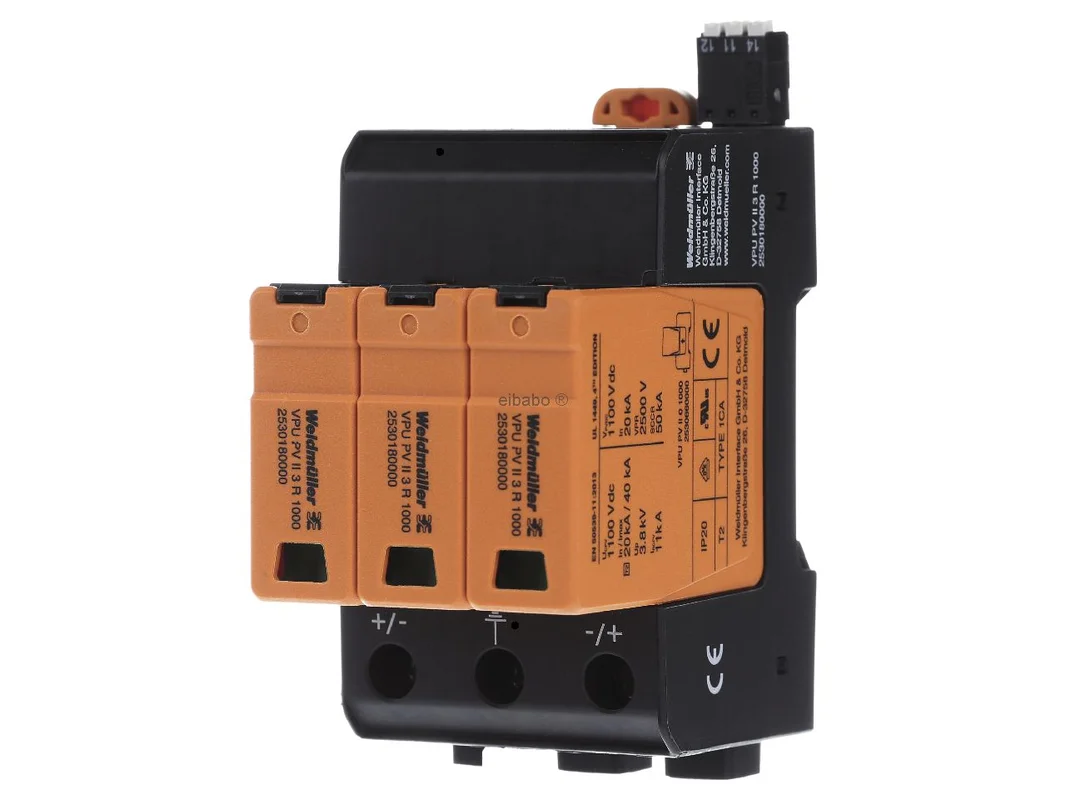

Overspanningsafleider 1100V – Overspanningsbeveiliging voor voeding VPU PV II 3 R 1000 – Weidmüller – 2530180000 – 4050118540512:

De Weidmüller overspanningsafleider PV type 2 DC 3-polig met afstandssignaalcontact VPU PV II 3 R 1000 is ontworpen voor de gerichte bescherming van fotovoltaïsche installaties in de energietechniek en stroomvoorziening. Het apparaat begrenst transiënte overspanningen aan de DC-zijde en ondersteunt zo de bescherming van omvormer, stringleidingen en overige installatietechniek. Dankzij de 3-polige uitvoering, type-2-afleidvermogen en het afstandssignaalcontact is het model geschikt voor professionele PV-installaties met hoge eisen aan veiligheid, statusbewaking en beschikbaarheid.

Weidmüller overspanningsafleider PV type 2 DC voor veilige installatiebeschikbaarheid

Dit beveiligingsapparaat is ontwikkeld voor gebruik in fotovoltaïsche toepassingen met tot 1000 V DC nominale spanning. Het is ontworpen voor montage op de DIN-rail en moet dicht bij de voeding van de te beschermen installatie worden geïnstalleerd. Zo kunnen ingekoppelde overspanningen vroegtijdig worden begrensd en worden gevoelige componenten effectief ontlast. De optische statusindicatie op het apparaat en het geïntegreerde afstandssignaalcontact vergemakkelijken de integratie in onderhouds- en meldingsconcepten.

Producthighlights voordelen

• Speciaal voor PV-systemen: Ontworpen voor overspanningsbeveiliging aan de DC-zijde van fotovoltaïsche installaties.
• Type 2 afleider: Geschikt voor bescherming tegen transiënte overspanningen in de energieverdeling.
• 3-polige uitvoering: Passend voor typische PV-beveiligingsconcepten met meerdere geleiders.
• Afstandssignaalcontact geïntegreerd: Statusmeldingen kunnen in bovenliggende bewakingsstructuren worden geïntegreerd.
• Hoge systeembeschikbaarheid: Helpt uitvalrisico’s bij omvormer en aangesloten techniek te verlagen.
• Montage op DIN-rail: Voor een snelle en nette integratie in de schakelkast.
• Optische statusindicatie: De apparaatstatus is direct ter plaatse goed herkenbaar.
• Voor professionele energietechniek: Geschikt voor toepassingen in stroomvoorziening en moderne PV-infrastructuur.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Weidmüller
Artikelnaam	Weidmüller overspanningsafleider PV type 2 DC 3-polig met afstandssignaalcontact VPU PV II 3 R 1000
Fabrikantartikelnummer	2530180000
EAN	4050118540512
Catalogus	Overspanningsafleider Elektro
Producttype	Overspanningsafleider voor fotovoltaïek
SPD-type	Type 2
Spanningstype	DC
Nominale spanning DC	1000 V
Max. continue spanning Uc	1100 V
Aantal polen	3
Max. afleidstroom Imax (8/20 µs)	40 kA
Met afstandssignaalcontact	ja
Signalering op het apparaat	optisch
Montagetype	DIN-rail TH35
Bouwgrootte	3 TE
Max. geleiderdoorsnede stijf	35 mm²
Max. geleiderdoorsnede flexibel	25 mm²
Lekstroom bij Un	30 µA
Reactietijd	≤ 25 ns
Geïntegreerde voorbeveiliging	nee

PV-beveiligingsconcept, systeemvergelijking en belangrijke praktijkvoordelen

In het dagelijks gebruik scoort het apparaat met een duidelijke taak: het beschermt de DC-zijde van PV-installaties tegen overspanningen die kunnen ontstaan door schakelhandelingen of verre blikseminslagen. Vooral de uitvoering met afstandssignaalcontact is zinvol in installaties waarin storingen centraal worden geregistreerd of aan een gebouwbeheersysteem moeten worden gemeld. Dat verhoogt de transparantie in het gebruik en vereenvoudigt planbaar onderhoud.

• Voordeel in gebruik: Vroege begrenzing van overspanningen dicht bij de voeding beschermt gevoelige PV-componenten.
• Voordeel bij onderhoud: Optische indicatie en afstandsmelding ondersteunen een snelle statuscontrole.
• Voordeel bij planning: Type-2-uitvoering is passend voor veel PV-installaties met intern overspanningsbeveiligingsconcept.
• Voordeel bij integratie: DIN-railmontage vergemakkelijkt de inbouw in verdeelinrichtingen en generatoraansluitkasten.

Binnen het Weidmüller-programma is dit model vooral interessant wanneer een type-2-afleider met afstandssignaalcontact nodig is. Een vergelijkbaar product is de VPU PV II 3 1000 zonder afstandssignaalcontact. Deze is eerder geschikt voor installaties waarin geen externe statusmelding vereist is. Wie daarnaast eisen heeft aan gecombineerde bliksem- en overspanningsbeveiliging, kiest binnen dezelfde fabrikantomgeving eerder voor de VPU PV I+II 3 R 1000. Dit model is zinvol voor toepassingen waarin een combinatieafleider van klasse I+II vereist is en biedt daarmee een uitgebreid beschermingsprofiel.

Vergeleken met vergelijkbare producten van andere gerenommeerde fabrikanten ligt de focus van dit Weidmüller-apparaat op PV-conforme DC-uitvoering, compacte bouwvorm en duidelijke afstandsmelding. Vergelijkbaar zijn bijvoorbeeld DEHNguard M YPV SCI voor PV-toepassingen met fabrikantspecifiek beveiligingsconcept, Phoenix Contact VAL-MB-T2 in passende PV-varianten met sterke focus op modulaire beveiligingsstekkers evenals CITEL DS50PV in vergelijkbare DC-beveiligingsklassen. Verschillen ontstaan afhankelijk van meldcontact, moduleopbouw, vervangbaarheid van de beveiligingsmodules en eisen aan het betreffende installatieconcept. Voor de keuze is daarom vooral bepalend of type 2 volstaat of een combinatieafleider van klasse I+II nodig is.

Toepassingsgebieden en optimale installatie in het PV-systeem

• Fotovoltaïsche installaties: Bescherming van de DC-zijde tegen transiënte overspanningen.
• Energietechniek: Geschikt voor beveiligingsconcepten in professionele energie-installaties.
• Stroomvoorziening: Zinvol in verdeelinrichtingen met gevoelige elektronica en meldbehoefte.
• Omvormeromgeving: Ondersteunt de bescherming van voorgeschakelde en nageschakelde componenten.
• Gebouwen met PV-infrastructuur: Passend voor installaties met focus op beschikbaarheid en statuscontrole.

Voor een hoog praktisch nut moet het apparaat dicht bij de voeding van de te beschermen installatie worden geïnstalleerd. Deze positie verbetert de effectiviteit van de bescherming, omdat binnenkomende overspanningen vroeg worden opgevangen. Als apparaat voor overspanningsbeveiliging in energietechniek en stroomvoorziening vormt het daarmee op vakkundige wijze een aanvulling op een doordacht PV-beveiligingsconcept en biedt het de gebruiker meer veiligheid, beter overzicht van de apparaatstatus en een stabiele basis voor duurzame installatie-exploitatie.
