Description

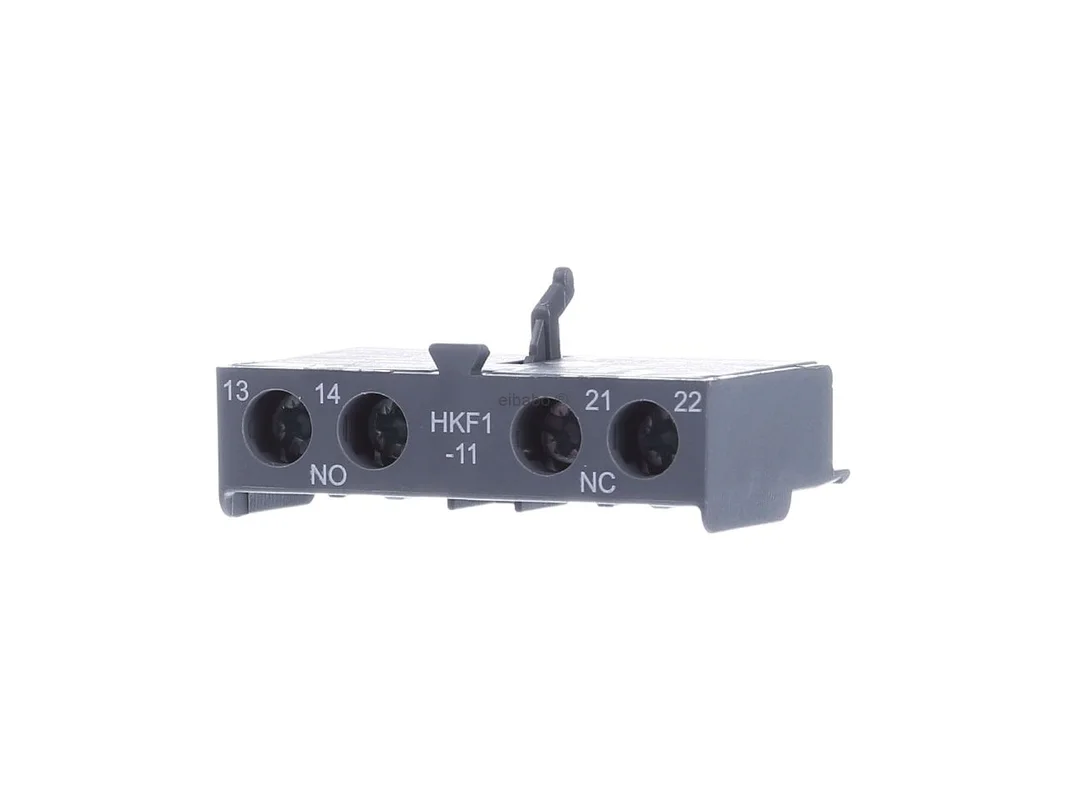

Hulpschakelaar 1NO/1NC voor MS116 – Hulpcontactblok 1 NO / 1 NC HKF1-11 – ABB – 1SAM201901R1001 – 4013614320354:

Het ABB hulpcontactblok HKF1-11 1SAM201901R1001 breidt handmatige motorbeveiligingsschakelaars uit met een duidelijke en veilig bruikbare meldfunctie. Met 1 maakcontact en 1 verbreekcontact evenals montage aan de voorzijde is het onderdeel geschikt voor een nette statusmelding in besturings-, meld- en schakelkringen. De schroefklem ondersteunt een solide bedrading in de schakelkast en maakt het hulpschakelaarblok tot een passende aanvulling voor veel motorstartertoepassingen.

Precieze signaaluitbreiding voor motorbeveiliging en besturing

Het hulpschakelaarblok is ontworpen voor aanbouw aan de voorzijde en volgt de schakelstand van het hoofdapparaat. Zo kunnen bedrijfstoestanden eenvoudig worden geëvalueerd, vergrendelingen worden gerealiseerd of meldsignalen worden doorgegeven aan bovenliggende besturingen. De combinatie van 1M+1V biedt daarbij een veelzijdige basis voor terugmelding, vrijgave of statusweergave in industriële installaties.

Producthighlights voordelen

• 1 maakcontact + 1 verbreekcontact: Flexibel voor melding, vergrendeling en signaaldoorgifte.
• Montage aan de voorzijde: Directe aanbouw op het hoofdapparaat voor een compacte opbouw.
• Schroefklemmen: Beproefde aansluitmethode voor een vaste en servicevriendelijke bedrading.
• Geschikt voor motorbeveiligingsstarters: Ontwikkeld voor gebruik op geselecteerde ABB hoofdapparaten.
• Schakelstand wordt overgedragen: Het contactblok verandert zijn stand mee met het hoofdcontact.
• Ideaal voor stuurstroomkringen: Goed geschikt voor hulp-, meld- en bewakingstaken.
• Compacte systeemoplossing: Uitbreiding zonder uitgebreide extra constructie.
• Industriegeschikte uitvoering: Ontworpen voor gebruik in motorbesturing en machine- en installatietechniek.

Technische gegevens in één oogopslag

Hulpschakelaar aan de voorzijde voor duidelijke meldsignalen en passende systeemkeuze

ABB hulpcontactblok aan de voorzijde 1M+1V schroefklem HKF1-11 1SAM201901R1001 is een goede keuze wanneer op een handmatige motorbeveiligingsschakelaar aanvullend een maakcontact en een verbreekcontact nodig zijn. In de praktijk is dat vooral zinvol wanneer een signaal gelijktijdig voor vrijgave en terugmelding moet worden gebruikt. Typisch taken zijn statusweergave in de schakelkast, aansluiting op PLC-ingangen of eenvoudige elektrisch vergrendelingen.

Binnen de ABB-serie is het HKF1-blok ontworpen voor aanbouw aan de voorzijde. Ten opzichte van varianten met een ander contactbezetting ligt het belangrijkste verschil in de signaalstructuur. Een model met alleen 1 maakcontact is meer geschikt voor zuivere inschakelmeldingen, terwijl een uitvoering met alleen 1 verbreekcontact vaak wordt gebruikt bij uitschakel- of storingsketens. De versie 1M+1V biedt hier meer flexibiliteit, omdat beide signaalsoorten direct op hetzelfde apparaat beschikbaar zijn.

Bij vergelijkbare ABB-oplossingen is bovendien de inbouwpositie doorslaggevend. Hulpschakelaars aan de voorzijde zijn ontworpen voor een compacte, directe aanbouw en passen goed wanneer toegang vanaf de voorkant gewenst is. Andere accessoiretypen van de fabrikant kunnen afwijkende functies bieden, bijvoorbeeld zuivere uitschakel- of onderspanningsuitbreidingen. Voor de pure contactmelding is een HKF1-blok meestal de slanke en praktijkgerichte oplossing.

Als vergelijkbare producten van ander fabrikanten komen afhankelijk van de apparaatsbasis bijvoorbeeld hulpcontactblokken voor montage aan de voorzijde van Siemens, Eaton of Schneider Electric in aanmerking. Deze vervullen vaak een vergelijkbare taak, maar verschillen doorgaans in mechanische compatibiliteit, contactconfiguratie en de vrijgave voor bepaalde series motorbeveiligingsschakelaars. Een directe uitwisseling is daarom in de regel alleen zinvol binnen de passende apparaatserie. Voor een systeemgetrouwe en nauwkeurig passende uitbreiding is het ABB-accessoire doorgaans de veiligste keuze.

• Veelzijdige toepassing: Eén contact voor melding, één contact voor vergrendeling of vrijgave.
• Systeemconform: Passend ontworpen voor geselecteerde ABB motorbeveiligingsapparaten.
• Compacte opbouw: Frontmontage bespaart ruimte in de schakelkast.
• Duidelijke statusweergave: Contacten volgen de stand van het hoofdapparaat.
• Praktisch in service: Schroefaansluiting vergemakkelijkt bedrading en onderhoud.

Extra meerwaarde voor uw keuze: hulpschakelaars van de HKF1-serie zijn verkrijgbaar met verschillende contactbezettingen en worden aan de voorzijde op de hoofdapparaten gestoken. Daardoor kan de gewenste meld- of vergrendelingsfunctie doelgericht op de toepassing worden afgestemd zonder het basisapparaat te wijzigen.
