Installatie vloerterminal TS 35 2003-7646 – WAGO – 4044918925617:

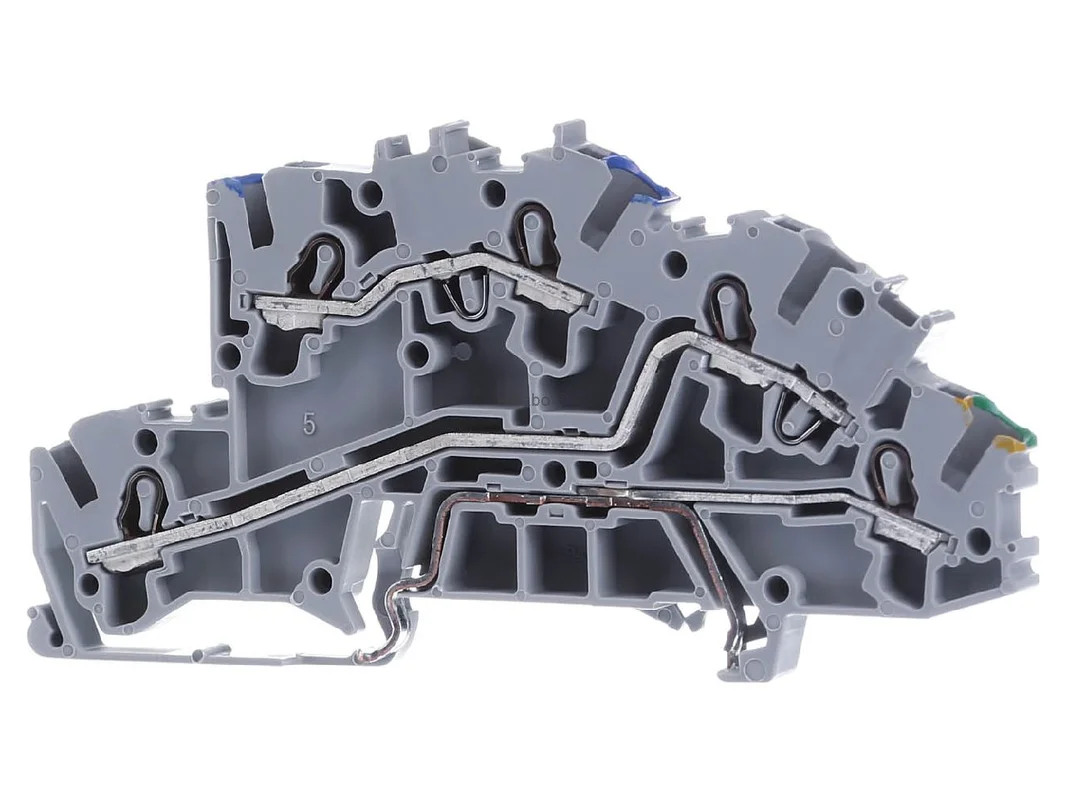

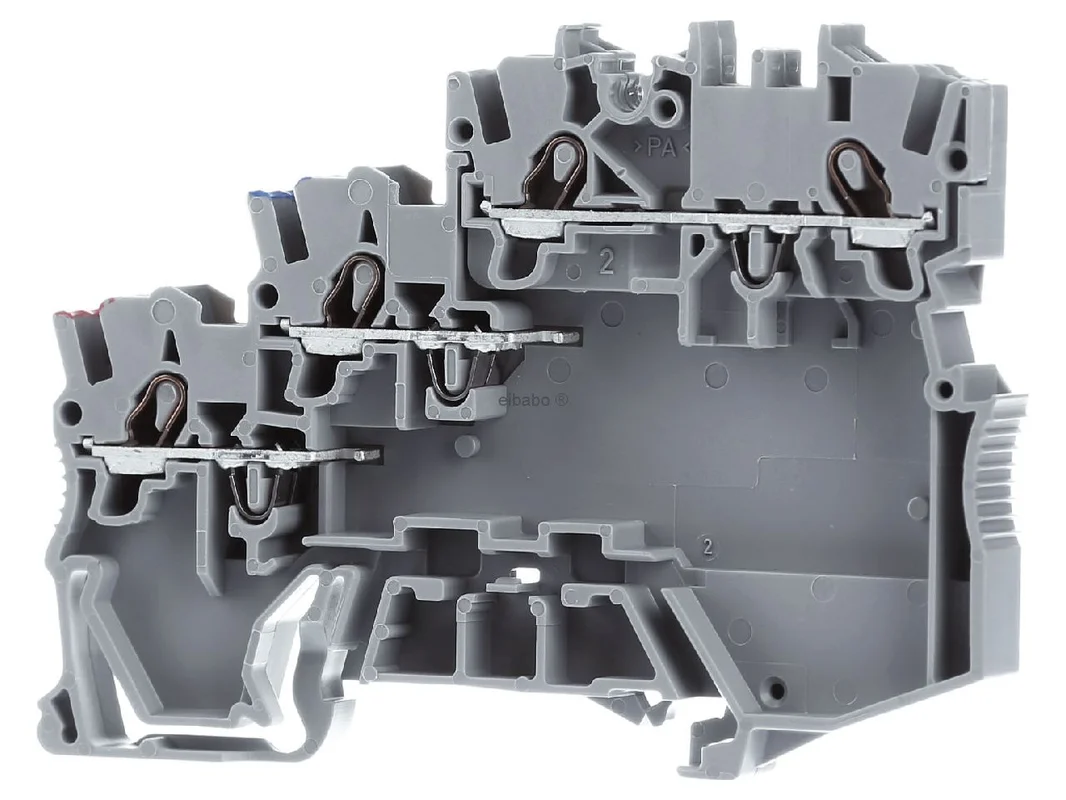

De WAGO installatieniveauklem TS35 N/L/PE met N-scheidingsschuif grijs 2003-7646 is ontworpen voor een snelle, nette en duurzaam veilige bedrading in verdeelkasten en schakelkasten. Als meerlaagse rijgklem uit de TOPJOB S-serie combineert zij de potentialen N, L en PE in een compacte bouwvorm en ondersteunt zij een efficiënte installatie op de TS35-draagrail. De beproefde Push-in CAGE CLAMP®-techniek maakt het direct insteken van vele geleidertypen mogelijk en bespaart tijd bij montage, controle en service.

Efficiënte rijgklemoplossing voor N, L en PE op TS35

Deze installatieniveauklem is geschikt voor gestructureerde bedrading in gebouwen, in verdeelbordbouw en in industriële toepassingen. De geïntegreerde bedieningsopening vergemakkelijkt het losmaken van de geleider bij onderhoud of ombouw. Door de etagebouw wordt de ruimte op de DIN-draagrail optimaal benut, terwijl de duidelijke potentiaaltoewijzing N/L/PE het overzicht in de opbouw vergroot. De grijze behuizing past in professionele klemmenrijen en ondersteunt een eenduidige planning in de schakelkast.

Producthighlights voordelen

• Compacte etagebouw: Brengt N, L en PE samen in één ruimtebesparende klem.
• Push-in CAGE CLAMP®: Snelle aansluiting door het direct insteken van massieve geleiders en fijnaderige geleiders met adereindhuls.
• Met bedieningsopening: Vergemakkelijkt het gecontroleerd losmaken van de verbinding bij controle en service.
• Geschikt voor TS35: Passend voor montage op hoedrail resp. draagrail TH35.
• Breed geleiderbereik: Geschikt voor geleiderdoorsneden van 0,25 tot 4 mm².
• Zuivere potentiaalscheiding: Ondersteunt een duidelijke toewijzing van de geleiders in de installatie.
• Onderhoudsarme verbinding: De veeraansluittechniek is ontworpen voor blijvende contactzekerheid.
• Tijdbesparende bedrading: Vermindert de montage-inspanning in vergelijking met klassieke schroefklemmen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO installatieniveauklem TS35 N/L/PE met N-scheidingsschuif grijs 2003-7646
Artikelnummer fabrikant	2003-7646
EAN	4044918925617
Catalogus	Installatie-etageklem
Serie	WAGO TOPJOB S, serie 2003
Producttype	Installatieniveauklem
Montagetype	TS35 / TH35 draagrail
Aansluittype	Push-in CAGE CLAMP®
Nominale doorsnede	2,5 mm²
Geleiderdoorsnede	0,25 tot 4 mm²
Striplengte	10 tot 12 mm
Potentiaalaanduiding	N / L / PE
Aantal niveaus	3
Aantal aansluitpunten	5
Aantal potentialen	3
Nominale stroom	24 A
Nominale spanning	250 V
Kleur	grijs
Breedte	5,2 mm
Hoogte	42,3 mm
Lengte	96 mm
Bijzonderheid	met bedieningsopening

Praktische voordelen, systeemvergelijking en passende alternatieven

In de praktijk overtuigt de WAGO installatieniveauklem TS35 N/L/PE met N-scheidingsschuif grijs 2003-7646 vooral daar waar veel stroomkringen op beperkte ruimte netjes moeten worden geleid. De etagestructuur bespaart breedte op de hoedrail en vergemakkelijkt een duidelijke toewijzing van de geleiders. Dat is bijzonder nuttig in de woningbouw, in utiliteitsbouw en in compacte onderverdelingen. De Push-in-techniek verkort de montagetijd en zorgt voor een reproduceerbaar hoge contactkwaliteit.

• Voordeel in het dagelijks gebruik: Snel insteken in plaats van tijdrovend vastschroeven.
• Meer overzicht: N, L en PE in één doordachte klemmenstructuur.
• Goede servicevriendelijkheid: Geleiders kunnen via de bedieningsopening gericht worden losgemaakt.
• Ruimtewinst: Meerlaagse bouwvorm voor dichte klemmenrijen.
• Breed toepassingsgebied: Geschikt voor verschillende geleidertypen in het gebruikelijke installatiebereik.

Vergeleken met eenvoudige doorgangsklemmen van dezelfde fabrikant biedt een installatieniveauklem een duidelijk voordeel bij de gezamenlijke geleiding van meerdere potentialen. Ten opzichte van enkelvoudige varianten vermindert zij de ruimtebehoefte per stroomkring. Vergeleken met klassieke installatieklemmen zonder etageopbouw is de bedrading compacter en vaak overzichtelijker. Binnen de WAGO TOPJOB S-familie zijn bovendien varianten verkrijgbaar zonder identieke potentiaalindeling of met een andere functionele oriëntatie. Deze zijn eerder geschikt voor pure doorgangsbedrading, verzamelpotentialen of toepassingen met afwijkende test- en scheidingsfunctie.

Tot vergelijkbare producten van andere fabrikanten behoren meerlaagse rijgklemmen van Phoenix Contact, Weidmüller en ABB. Phoenix Contact zet bij vergelijkbare klemmen vaak in op Push-in- of schroeftechniek met een sterke focus op markering en accessoiresystemen. Weidmüller biedt eveneens compacte installatieklemmen voor N, L en PE, vaak met uitgebreide systeemaccessoires voor industriële bedrading. ABB levert vergelijkbare rijgklemmen voor DIN-rails, die afhankelijk van de serie andere aansluitprincipes en behuizingsgeometrieën gebruiken. Voor de compatibiliteit moeten vooral draagrail, doorsnede, potentiaalopbouw en accessoiressysteem worden gecontroleerd, omdat markeerders, eindplaten of bruggen niet altijd systeemoverstijgend passen.

Aansluitcomfort en geleiderbereik voor een veilige installatie

De klem is ontworpen voor een snelle en betrouwbare verbinding in professioneel gebruik. Voor de geleideraansluiting is een striplengte van 10 tot 12 mm vereist. Dankzij Push-in CAGE CLAMP® kunnen massieve geleiders evenals fijnaderige geleiders met adereindhuls direct en zonder gereedschap worden ingestoken. Dat bespaart tijd bij nieuwe installaties en vereenvoudigt uitbreidingen of ombouwingen.

De toegestane geleiderdoorsnede van 0,25 tot 4 mm² dekt veel typische taken in de gebouw- en verdeeltechniek af. Daardoor is de klem flexibel inzetbaar wanneer verschillende geleidertypen in een compacte klemmenrij moeten worden verwerkt. De combinatie van bedieningsopening, etageopbouw en veeraansluiting maakt haar tot een praktijkgerichte oplossing voor moderne, overzichtelijke en onderhoudsarme bedradingen.

Toepassingsgebieden

• Onderverdelingen: Voor geordende bedrading van N, L en PE op beperkte ruimte.
• Schakelkastbouw: Ideaal voor gestructureerde potentiaalgeleiding op TS35.
• Gebouwinstallatie: Geschikt voor woningbouw, commercieel gebruik en technische ruimtes.
• Service en ombouw: Praktisch bij wijzigingen dankzij bedieningsopening en Push-in-aansluiting.
• Seriematige bedrading: Tijdbesparend bij terugkerende installatiewerkzaamheden.

Deze installatieniveauklem is een sterke keuze voor iedereen die een compacte, professionele en montagevriendelijke oplossing zoekt voor N/L/PE in moderne klemmenrijen.
