Montagelaagklem NT/L/PE 4/6qmm grijs – Installatie-aansluitblok 6,2mm 36A 2005-7641 – WAGO – 4055143042239:

De WAGO installatieniveauklem 2005-7641 is een compacte en doordachte oplossing voor de veilige bedrading van N, L en PE in moderne elektrisch installaties. Met Push-in CAGE CLAMP® maakt zij een snelle geleideraansluiting zonder veel moeite mogelijk en ondersteunt zij een nette, duidelijke structuur in de schakelkast of in de gebouwinstallatie. De geïntegreerde N-scheidingsschuif vergemakkelijkt test-, service- en meettaken tijdens het gebruik.

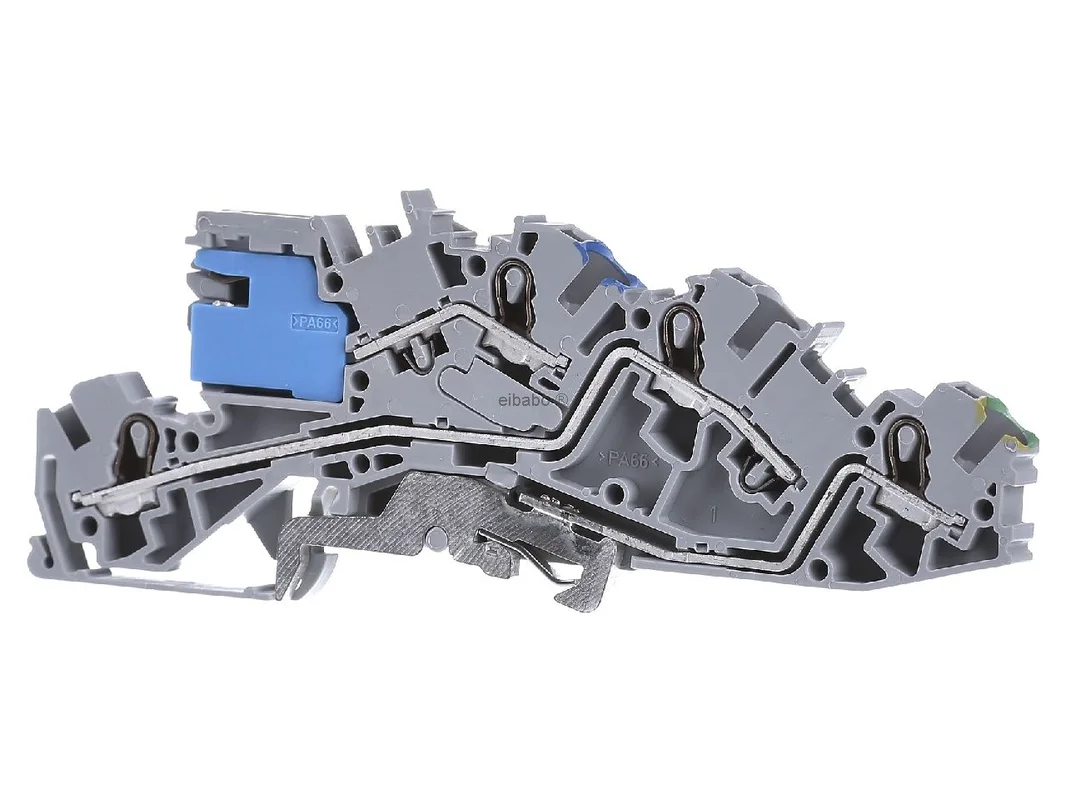

WAGO installatieniveauklem 2005-7641 voor N, L en PE

Deze installatieniveauklem uit de serie 2005 combineert drie potentialen in een slanke bouwvorm en is ontworpen voor montage op de DIN-rail TH35. De grijze uitvoering is ideaal voor geordende installaties met een hoge aansluitdichtheid. Dankzij de bedieningsopening en Push-in-techniek kunnen massieve geleiders evenals fijnaderige geleiders met adereindhuls direct en veilig worden aangesloten. Dat bespaart tijd bij de bedrading en zorgt voor een blijvend betrouwbare contactverbinding.

Producthighlights voordelen

• 3 potentialen in één klem: Voert N, L en PE ruimtebesparend in slechts één component.
• Met N-scheidingsschuif: Maakt het gericht scheiden van de nulleider voor meting en service mogelijk.
• Push-in CAGE CLAMP®: Snelle aansluiting met hoge contactzekerheid en laag montage-inspanning.
• Direct insteken: Massieve geleiders en fijnaderige geleiders met adereindhuls kunnen zonder gereedschap worden ingevoerd.
• Met bedieningsopening: Vergemakkelijkt de bediening bij bepaalde geleidertypen en bij de demontage.
• Hoge bedradingsdichtheid: Slanke breedte voor compacte verdelingen en efficiënt ruimtegebruik.
• Voor gebouw en industrie: Geschikt voor vele toepassingen in verdeling, schakelkast en installatie.
• Onderhoudsvrije aansluiting: De veertechniek is ontworpen voor een duurzame en stabiele verbinding.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnummer fabrikant	2005-7641
EAN	4055143042239
Catalogus	Installatieniveauklem
Producttype	Installatieniveauklem
Serie	2005
Productfamilie	TOPJOB® S
Kleur	grijs
Potentialen	NT/L/PE
Met N-scheidingsschuif	ja
Met PE-functie	ja
Aansluittype	Push-in CAGE CLAMP®
Bedieningsopening	ja
Nominale doorsnede	4 mm²
Geleiderdoorsnede	0,5 tot 6 mm², afhankelijk van het geleidertype
Eéndradig	0,5 tot 6 mm²
Meerdraads	0,5 tot 4 mm²
Fijnaderig zonder adereindhuls	0,5 tot 6 mm²
Fijnaderig met adereindhuls	0,75 tot 4 mm²
Striplengte	11 tot 13 mm
Nominale spanning	250 V
Nominale stroom	36 A
Montagewijze	DIN-rail TH35
Breedte	6,2 mm
Hoogte	123,9 mm
Diepte	41,7 mm
Materiaal isolatiebehuizing	thermoplast
Brandbaarheidsklasse	UL 94 V0
Bedrijfstemperatuur	tot 105 °C

Efficiënte bedrading met scheidingsfunctie en duidelijke systeemvoordelen

De WAGO installatieniveauklem 2005-7641 overtuigt vooral daar waar op beperkte ruimte meerdere geleiders netjes, veilig en logisch moeten worden geleid. De opbouw voor NT, L en PE vergemakkelijkt de planning in onderverdelingen, schakelkasten en installatievelden. Vooral praktisch is de N-scheidingsschuif, omdat deze tests en foutopsporing vereenvoudigt zonder de volledige bedrading te wijzigen.

• Snelle montage: Push-in-aansluiting bespaart tijd bij seriematige bedrading en service.
• Nette potentialscheiding: Nulleider kan gericht worden gescheiden.
• Ruimtevoordeel: Meerdere functies in één smalle niveauklem.
• Praktijkgericht: Goed geschikt voor woningbouw, utiliteitsbouw en industriële verdelingen.

Binnen het WAGO-assortiment is de 2005-7641 vooral zinvol wanneer een nominale doorsnede van 4 mm² vereist is en tegelijkertijd een geïntegreerd scheidingspunt voor de nulleider nodig is. Een vergelijkbaar product is de WAGO 2003-7641 met dezelfde productlogica, maar voor kleiner doorsneden van 2,5 mm². Wie dus lagere belastingen en compactere geleiderbereiken bedraadt, kiest eerder voor deze variant. De 2005-7641 biedt daarentegen meer reserves voor zwaardere geleiders en hogere stroomwaarden.

Vergeleken met eenvoudige doorgangsklemmen van de fabrikant ligt het voordeel van deze uitvoering in de combinatie van niveaubouw, PE-functie en N-scheiding. Daardoor is zij bijzonder geschikt voor gestructureerde stroomkringverdelingen, terwijl klassieke rijgklemmen eerder bedoeld zijn voor afzonderlijke potentialen zonder scheidingsfunctie.

Bij vergelijkbare oplossingen van ander fabrikanten zijn soortgelijke concepten te vinden, bijvoorbeeld bij Phoenix Contact, Weidmüller en ABB. Verschillen zijn vaak zichtbaar in de veertechniek, in de markeersystematiek of in de accessoires voor test- en scheidingstaken. Voor gebruikers die al vertrouwen op de WAGO TOPJOB® S-omgeving is de 2005-7641 meestal de voor de hand liggende keuze, omdat markering, bedieningslogica en accessoires binnen het systeem op elkaar zijn afgestemd.

Aansluiting, geleiderbereiken en praktisch geschiktheid in gebruik

Voor de geleideraansluiting is een striplengte van 11 tot 13 mm nodig. De klem is ontworpen voor verschillende geleidertypen en dekt, afhankelijk van de uitvoering van de geleider, een bereik van 0,5 tot 6 mm² af. Massieve geleiders evenals fijnaderige geleiders met adereindhuls kunnen direct worden ingestoken. Dat versnelt het werk in het veld en verminderd de inspanning bij terugkerende installatiestappen.

De geïntegreerde Push-in CAGE CLAMP®-techniek staat voor een onderhoudsvrije universele aansluiting. In veel toepassingen is geen extra voorbehandeling van de geleider nodig. Dat is vooral een voordeel bij tijdkritische projecten, bijvoorbeeld in de schakelkastbouw, in de technische gebouwuitrusting of bij aanpassingen in bestaande verdelingen. Door de combinatie van bedieningscomfort, compacte bouwvorm en duidelijke potentiaaltoewijzing ontstaat een echte meerwaarde voor vakmensen die letten op snelle, nette en veilige bedrading.
