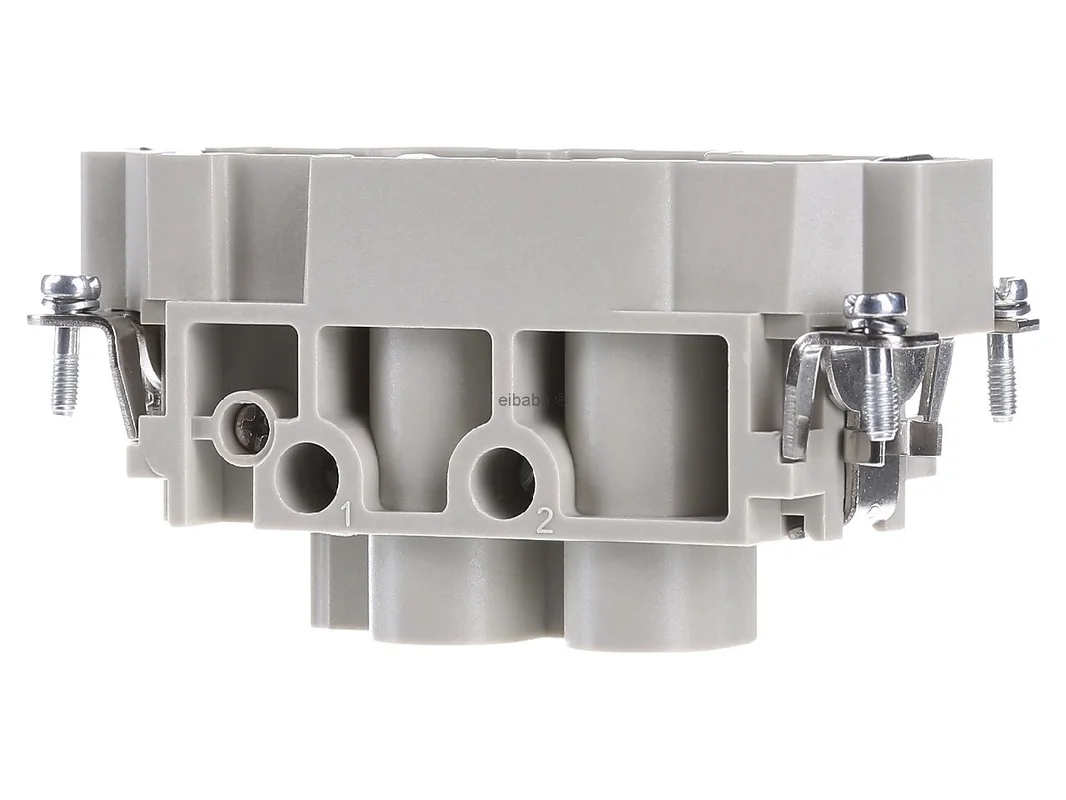

Peninzet Han K4/2-STI-S – Pin-inzetstuk voor connector 6p 09 38 006 2601 – Harting – 5713140056220:

De Harting zware connector contactelement pen 4+2+PE schroefaansluiting 09 38 006 2601 is ontworpen voor robuuste industriële omgevingen waarin vermogen en signaal veilig in één steekbeeld moeten worden geleid. Als peninzet van bouwgrootte 16 B verbindt hij vier vermogenscontacten, twee signaalcontacten en één PE-contact in een compacte isolatiebody. Dat maakt hem tot een sterke oplossing voor machinebouw, installatietechniek, energieverdeling en veeleisende automatiseringstaken.

Harting contactelement voor vermogen en signaal in één systeem

De inzet behoort tot de Han-Com-serie en is geschikt voor toepassingen waarbij hoge stromen en extra stuursignalen in één gezamenlijke connector gevraagd zijn. De schroefaansluiting ondersteunt een vaste, servicevriendelijke geleideraansluiting. De behuizing van polycarbonaat in RAL 7032 biedt een robuuste basis voor permanent industrieel gebruik. Verzilverd contacten van koperlegering ondersteunen een betrouwbare overdracht en goede contactkwaliteit.

Producthighlights voordelen

• 4+2+PE contactbeeld: Vier vermogenscontacten, twee signaalcontacten en aardleiding in één inzet.
• Hoge nominale stroom: Ontworpen voor vermogenskringen tot 80 A.
• Schroefaansluiting: Beproefde aansluitmethode voor veilige montage en eenvoudig onderhoud.
• Bouwgrootte 16 B: Passend voor veel gangbare zware behuizingen van deze grootte.
• Penuitvoering: Ideaal voor gedefinieerde steekbeelden in industriële koppeloplossingen.
• Combinatie voor energie en signaal: Bespaart ruimte en verlaagt de bedradingsinspanning.
• Polycarbonaat isolatiebody: Robuust, vormvast en geschikt voor industrieel gebruik.
• Verzilverd contacten: Ondersteunen een verliesarme en betrouwbare contactering.
• Breed geleiderbereik: Geschikt voor verschillende doorsneden bij vermogen en signaal.
• Geschikt voor industrie: Ontwikkeld voor machines, installaties en modulair verbindingstechniek.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Harting
Artikelnaam	Zware connector contactelement pen 4+2+PE schroefaansluiting
Artikelnummer fabrikant	09 38 006 2601
Bestelnummer	09380062601
EAN	5713140056220
Catalogus	Contactelement
Categorie	Inzetten
Serie	Han-Com
Uitvoering	Peninzet
Aansluitmethode	Schroefaansluiting
Geslacht	Pen
Bouwgrootte	16 B
Aantal contacten	6
Vermogenscontacten	4
Signaalcontacten	2
PE-contact	ja
Nominale stroom	80 A
Geleiderdoorsnede vermogen	1,5 bis 16 mm²
Geleiderdoorsnede signaal	0,5 bis 2,5 mm²
Materiaal inzet	Polycarbonaat (PC)
Kleur	RAL 7032 kiezelgrijs
Contactmateriaal	Koperlegering
Contactoppervlak	verzilverd
Steekcycli	tot 500
Grenstemperatuur	-40 bis +125 °C

Toepassing, voordelen en passende alternatieven voor het contactelement

De Harting zware connector contactelement pen 4+2+PE schroefaansluiting is vooral geschikt wanneer aandrijvingen, verwarmingen, aggregaten of voedingen niet alleen met energie, maar tegelijk ook met eenvoudige stuur- of meldsignalen verbonden moeten worden. Ten opzichte van zuivere vermogensinzetten biedt deze 4+2+PE-variant meer functiedichtheid in dezelfde inbouwruimte. Dat verminderd het aantal steekaansluitingen, vereenvoudigt de planning en zorgt voor een duidelijke scheiding van vermogens- en signaalwegen binnen één inzet.

• Minder interfaces: Vermogen en signaal komen samen in één compact steekbeeld.
• Praktijkgerichte bedrading: Schroefaansluiting is goed voor service, ombouw en onderhoud.
• Flexibele inzet: Passend voor machinemodules, schakelkasten en mobiele aggregaten.
• Hoge robuustheid: Materiaal en contactoppervlak zijn ontworpen voor zware industriële omgevingen.
• Zuivere systeemstructuur: Vier vermogenspaden plus twee signaalpaden vergemakkelijken een duidelijke functietoewijzing.

In vergelijking met zuivere Han-inzetten met alleen vermogenscontacten is deze uitvoering ideaal wanneer extra hulp- of stuursignalen direct meegevoerd moeten worden. Ten opzichte van inzetten met meer signaalpolen ligt de focus hier duidelijk op hoge lastoverdracht. Binnen het assortiment van de fabrikant zijn vergelijkbare inzetten met contactdoosbeeld, ander poolbeelden of afwijkende aansluitmethode beschikbaar. Een contactdoosinzet wordt gebruikt wanneer de tegenzijde in het systeem met pennen is uitgevoerd. Varianten met crimpaansluiting zijn vaak interessant voor serieproductie, terwijl schroefaansluiting vooral scoort bij onderhoud en ombouw.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen afhankelijk van de behuizings- en systeemkeuze zware rechthoekige connectoren van ILME, Phoenix Contact of Weidmüller in aanmerking. Deze verschillen meestal in contactconcept, vergrendelingsomgeving, systeemfamilie of compatibiliteit met bestaande behuizingen. Bij de keuze is het belangrijk dat bouwgrootte, contactbeeld, aansluitmethode en systeemnorm exact passen bij de bestaande connectoropbouw. Vooral bij gemengde systemen moet de volledige mechanische en elektrisch compatibiliteit vóór gebruik worden gecontroleerd.

Technische kenmerken en meerwaarde overzichtelijk uitgelegd

Dit contactelement is een peninzet met schroefaansluiting voor bouwgrootte 16 B en werd ontwikkeld voor industriële verbindingen met hoge vermogensdichtheid. De isolatiebody van polycarbonaat in RAL 7032 kiezelgrijs neemt zes contacten op. Het contactbeeld omvat vier vermogenscontacten, twee signaalcontacten en één PE-contact. De nominale stroom van 80 A maakt de inzet uitermate geschikt voor veeleisende vermogentoepassingen waarbij tegelijk kleiner signaaladers meegevoerd worden.

Voor de bedrading zijn geleiderdoorsneden van 1,5 bis 16 mm² in het vermogensbereik en 0,5 bis 2,5 mm² in het signaalbereik beschikbaar. De contacten bestaan uit een koperlegering en zijn verzilverd. Dat ondersteunt een stabiele contactering bij typisch industriële eisen. Door de combinatie van robuuste bouwvorm, duidelijke contactindeling en servicevriendelijke aansluiting is de inzet een doordachte keuze voor duurzame connectoroplossingen in de machine- en installatietechniek.
