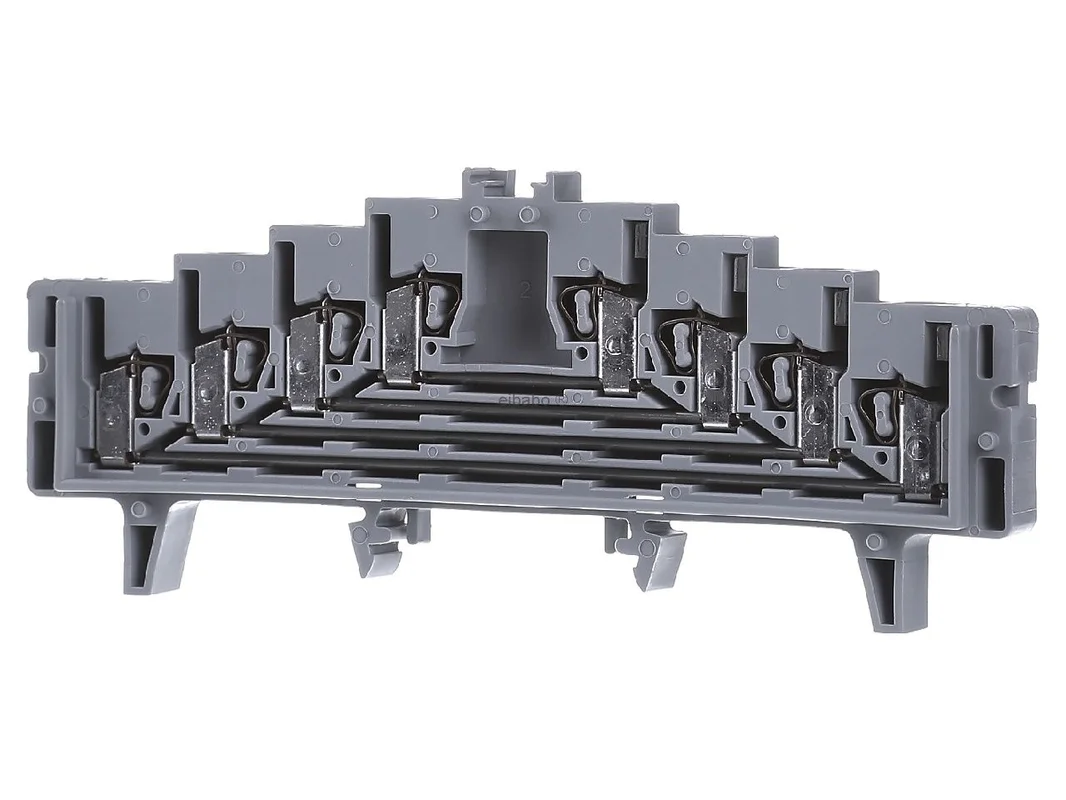

Jumperklem 4 niveaus, grijs, 35×7,5 – Doorvoeraansluitklem 7,62mm 12A 727-220 – WAGO – 4045454188559:

De WAGO 4-laagse rangierklem zonder vergrendelhaak grijs 727-220 is een compacte oplossing voor duidelijke, veilige en servicevriendelijke bedrading in de schakelkast. Ze is ontwikkeld voor rangier- en matrixbedrading op montagerails en combineert een hoge contactveiligheid met een slanke bouwvorm. Dankzij vier niveaus met elk één potentiaal kan de ruimte op de rail zeer efficiënt worden benut.

Precieze rangieroplossing voor de DIN-rail

Deze rangierklem uit de WAGO-serie 727 is geschikt voor toepassingen waarbij veel signalen netjes en overzichtelijk moeten worden geleid. De beproefde CAGE CLAMP® aansluittechniek zorgt voor een duurzaam, onderhoudsvrij contact. Geleiders van verschillende soorten kunnen zonder uitgebreide voorbehandeling worden aangesloten. Dat bespaart tijd bij de montage en verhoogt de proceszekerheid bij de opbouw.

Producthighlights voordelen

• Vier niveaus: Hoge contactdichtheid op laag breedte voor geordende bedrading.
• Eén potentiaal per niveau: Ideaal voor rangeervelden, signaalgeleiding en matrixtoepassingen.
• Zonder vergrendelhaak: Geschikt voor specifieke inbouwsituaties in de klemmenconfiguratie.
• CAGE CLAMP®: Betrouwbare veerkrachttechniek voor blijvende contactkwaliteit.
• Onderhoudsvrij: Geen nastaanspannen van schroeven nodig.
• Geschikt voor veel geleidertypes: Te gebruiken voor massieve en fijndradige geleiders in de passende doorsnede.
• Testopening Ø 2,3 mm: Vergemakkelijkt meting, controle en inbedrijfstelling.
• Frontbedrading: Goede toegankelijkheid bij dichte plaatsing.
• Smalle bouwwijze: Ondersteunt ruimtebesparende kastconcepten.
• Professionele kleurstelling: Grijs voor een neutrale en goed integreerbare markering.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	4-laagse rangierklem zonder vergrendelhaak
Artikelnummer fabrikant	727-220
EAN	4045454188559
Catalogus	Doorvoerklem
Serie	727
Producttype	Rangierklem
Uitvoering	4-laags, zonder vergrendelhaak
Kleur	Grijs
Aansluittechniek	CAGE CLAMP®
Bediening	met bedieningsgereedschap
Nominale spanning	250 V
Nominale stroom	12 A
Aantal polen	4
Aantal aansluitpunten	16
Geleiderdoorsnede	0,08 tot 1,5 mm²
AWG	28 tot 16 AWG
Strip lengte	8 tot 10 mm
Testopening	Ø 2,3 mm
Montagewijze	Montagerail 35 x 7,5
Bedradingswijze	Frontbedrading
Breedte	7,62 mm
Hoogte	126 mm
Diepte	44,5 mm
Materiaal isolatiebehuizing	Polyamide PA66
Geleidermateriaal	Koper

Voordelen in de schakelkast en verschillen met vergelijkbare klemmen

De WAGO 4-laagse rangierklem zonder vergrendelhaak grijs 727-220 toont zijn sterke punten overal waar veel signalen in een klein ruimte moeten worden geleid, getest en netjes gelabeld. Typisch toepassingsgebieden zijn besturingen, meetkringen, interfacevelden en de klassieke matrixbedrading. De testopening met een diameter van 2,3 mm vereenvoudigt service, foutopsporing en inbedrijfstelling aanzienlijk.

• Hoge verpakkingsdichtheid: Vier niveaus creëren veel aansluitruimte bij laag breedte.
• Snelle montage: Veeraansluiting verkort de bedradingstijd.
• Veilig contact: Het klemcontact blijft ook bij trillingen betrouwbaar.
• Minder voorwerk: Bij veel geleiders is geen extra voorbereiding nodig.
• Goede testbaarheid: Metingen kunnen direct op de klem worden uitgevoerd.

In vergelijking met WAGO-klemmen met vergrendelhaak is deze uitvoering bedoeld voor toepassingen waarbij juist de variant zonder vergrendelhaak vereist is. Dat kan relevant zijn bij bepaalde klemmenbeelden, bevestigingsconcepten of bij de opbouw van rangeervelden. Ten opzichte van 8-laagse klemmen zoals de WAGO 727-119 biedt de 727-220 een kleiner aantal niveaus, maar daarvoor vaak een beter overzicht per signaalpad en meer comfort bij controle en toewijzing.

Binnen de serie zijn er bovendien varianten voor ander montagerails of met aangepaste markering. Zo is de WAGO 727-231 bijvoorbeeld als 4-laagse uitvoering met vergrendelhaak ontworpen voor 35 x 15 montagerails. De keuze hangt daarom sterk af van de railmaat, het bevestigingsconcept en de gewenste inbouwsituatie.

Als vergelijkbare producten van ander fabrikanten komen afhankelijk van het project meerlagige rangierklemmen van Phoenix Contact, Weidmüller of ABB in aanmerking. Phoenix Contact gebruikt afhankelijk van de serie vaak push-in- of schroeftechniek en kan bij bepaalde bedradingsconcepten voordelen bieden bij directe insteekverbindingen. Weidmüller levert eveneens meerlagige rijgklemmen voor compacte schakelkasten, vaak met een eigen accessoiresysteem voor markering en brugverbindingen. ABB biedt afhankelijk van de serie robuuste rijgklemmen voor standaardtaken, die qua opbouw en accessoires echter niet altijd direct systeemequivalent zijn aan WAGO. Voor een probleemloze planning moet vooral worden gelet op railmaat, aansluittechniek, testmogelijkheid en compatibiliteit van accessoires.

Montage, geleideraansluiting en meerwaarde in de praktijk

Voor de geleideraansluiting is een strip lengte van 8 tot 10 mm nodig. De klem is ontworpen voor geleiderdoorsneden van 0,08 tot 1,5 mm² en ondersteunt daarmee een breed spectrum in de signaal- en besturingsbedrading. Dankzij de CAGE CLAMP® universele aansluiting kunnen verschillende geleidertypes veilig worden aangesloten. De kooitrekveer genereert een constante aandrukkracht en zorgt zo voor een duurzame, onderhoudsvrije verbinding.

Juist bij complexe bedradingsbeelden helpt de duidelijke verdeling met één potentiaal per niveau om verwisselingen te voorkomen en servicewerk te versnellen. De frontaal geleideringang ondersteunt een nette kabelgeleiding, terwijl de slanke breedte de beschikbare ruimte op de DIN-rail efficiënt benut. Voor planners, schakelkastbouwers en onderhoudstechnici is deze klem daarmee een sterke keuze wanneer overzicht, contactveiligheid en ruimtebesparing centraal staan.

Toepassingsgebieden

• Schakelkastbouw: Voor gestructureerde signaal- en rangeervelden.
• Besturingsbouw: Geschikt voor meet-, besturings- en meldkringen.
• Industriële installaties: Voor compacte bedrading in dichte inbouwsituaties.
• Gebouwtechniek: Voor nette aansluitbeelden in verdeelkasten.
• Service en controle: Praktisch bij inbedrijfstelling en foutopsporing.

De WAGO 727-220 is een doordachte rangierklem voor professionele bedrading met hoge dichtheid, veilige veeraansluittechniek en zeer goede testbaarheid.
